Блоки предохранителей и реле лада гранта 2011-2020

Какой прикуриватель поставить взамен сгоревшему

На рынке продается много разных вариантов

При выборе надо обратить внимание на то, сколько стоит прикуриватель Lada Гранта. Слишком низкая цена говорит о том, что в производственном процессе использовались некачественные материалы, такой прибор долго не проработает. Нормальная стоимость устройства составляет 600 – 1200 рублей

Нормальная стоимость устройства составляет 600 – 1200 рублей.

Можно купить короткий европрикуриватель. Единых стандартов размеров у деталей нет. Поэтому по длине или диаметру они будут отличаться. Необходимо выбрать штекер подходящих размеров. При несоответствии диаметра прибор будет замыкать, что может привести к пожару.

Предохранители и реле Лада Гранта.

Предохранители и реле Лада Гранта.

Плавкие предохранители и реле включения электрооборудования установлены в монтажном блоке. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.

Монтажный блок предохранителей и реле:

1 — реле включения электровентилятора системы охлаждения двигателя, К1;

2 — реле включения дальнего света фар, К7;

3 — реле включения звукового сигнала, К8;

4 —реле включения стеклоподъемников дверей, К2;

5 — реле стартера К3;

6 — реле включения дальнего света фар, К7;

7 — дополнительное реле, К15/1;

8 — реле включения обогрева заднего стекла, К10;

9 — реле включения указателей поворота и аварийной сигнализации, К5;

10 — главное реле системы управления двигателем, К11;

11 — реле включения стеклоочистителя, К6;

12 — реле включения топливного насоса, К12;

13 — пинцет для извлечения предохранителей;

14 — пинцет для извлечения реле;

15 — запасные предохранители F27– F30;

16 — рабочие предохранители F1–F26.

Примечание. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от блока могут быть установлены дополнительные реле.

Применяемость и назначение реле монтажного блока.

K1	2110-3747210-31	Реле электровентилятора системы охлаждения двигателя
K2	2110-3747210-31	Реле включения блокировки дверей
K3	2110-3747210-11	Дополнительное реле стартера
K4 (40 A)	2170-3747310-00	Дополнительное реле
K5	1117-3747010-00	Реле – прерыватель указателей поворота и аварийной сигнализации
K6	2114-3747710-00	Реле стеклоочистителя
K7	1119-3747210-10	Реле включения дальнего света фар
K8	1119-3747210-10	Реле звукового сигнала
K9	1119-3747210-10	Реле включения ближнего света фар
K10	1119-3747210-10	Реле включения обогрева заднего стекла
K11	1119-3747210-10	Реле главное
K12	1119-3747210-10	Реле топливного насоса

Предохранители и защищаемые цепи.

F1	15	Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки
F2	30	Электростеклоподъемники
F3	15	Аварийная сигнализация
F4	20	Стеклоочиститель, подушка безопасности
F5	7,5	Реле (клемма 15)
F6	7,5	Фонарь заднего хода
F7	7,5	Электронный блок управления двигателем
F8	25	Обогрев заднего стекла
F9	5	Лампы габаритного света с правой сторо­ны автомобиля
F10	5	Лампы габаритного света с левой стороны автомобиля
F11	5	Фонарь заднего противотуманного света
F12	7,5	Лампа ближнего света правой блок-фары
F13	7,5	Лампа ближнего света левой блок-фары
F14	10	Лампа дальнего света правой блок-фары
F15	10	Лампа дальнего света левой блок-фары
F16	Резерв
F17	Резерв
F18	Резерв
F19	Резерв
F20	15	Звуковой сигнал, прикуриватель, замок ба­гажного отделения, диагностический разъем
F21	15	Топливный насос
F22	15	Блок дистанционного управления централь­ным замком
F23	10	Лампы дневных ходовых огней
F24	Резерв
F25	10	Плафон освещения салона, сигналы торможения
F26	Резерв
F27	Запасной
F28	Запасной
F29	Запасной
F30	Запасной
F31	Резерв
F32	30	Электроусилитель рулевого управления*, климатическая установка

Примечание. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

* Устанавливается на часть автомобилей.

Действуем в салоне

1. Монтажный блок предохранителей расположен в левой части панели приборов. Снимаем крышку с интегрированным в нее переключателем режимов наружного освещения. Если работы осуществляется на модификациях LADA Granta «Люкс» и «Норма», то не забываем о необходимости отключения кнопки, служащей для отпирания замка багажника.
2. Вооружившись схемой, определяем пришедший в негодность предохранитель прикуривателя или же предохранитель бензонасоса и так далее. Смотрим на целостность нити и делаем соответствующий вывод. Если элемент негоден, то заменяем его новым аналогом путем фиксации в посадочном гнезде. Такое действие повторяем со всем перечнем перегоревших предохранителей.
3. «Минус» подключаем назад к аккумулятору и выполняем проверку функционирования электрического узла, в котором была произведена замена предохранителя.

Процесс замены указанных элементов, которые в себе содержит блок предохранителей, подкапотного пространства Лада Гранта реализуется аналогичным способом. Крышка на предохранительном модуле снимается посредством нехитрого действия – просто тянем ее вверх и в спокойном режиме осуществляем замену обозначенных элементов.

В Ладе Гранта установлен блок монтажный нового образца, потому расположение в нем как реле, так и предохранителей несколько иной, чем у других изделий Волжского автозавода. К тому же он разделен на два отдельных установленных в разных локациях.

Основной из них располагается по-прежнему в панели приборов, слева от рулевого колеса. Второй же находится непосредственно в подкапотном пространстве.

В настоящей статье мы расскажем, чем отличается схема нового типа предохранителей на Лада Гранта (с двигателем как на 8 клапанов, так и на 16).

Схема расположения предохранителей в монтажном блоке

Схема монтажного блока

Блок предохранителей (наносил цифры весь день)

№ предохранителя	Сила тока, А	Защищаемые электрические цепи
F1	15	Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки
F2	30	Стеклоподъемники
F3	15	Аварийный сигнал
F4	20	Стеклоочиститель, НПБ
F5	7.5	15 клемма
F6	7.5	Свет заднего хода
F7	7.5	Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости
F8	30	Обогрев заднего стекла
F9	5	Габаритный огонь правый
F10	5	Габаритный огонь левый
F11	5	Задний противотуманный огонь
F12	7.5	Ближний свет правый
F13	7.5	Ближний свет левый
F14	10	Дальний свет правый
F15	10	Дальний свет левый
F16	—	—
F17	—	—
F18	—	—
F19	—	—
F20	15	Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем
F21	15	Бензонасос
F22	15	Центральный замок
F23	10	ДХО
F24	—	—
F25	10	Плафон освещения салона, стоп-сигнал
F26	—	—
F27	—	—
F28	—	—
F29	—	—
F30	—	—
F31	—	—
F32	30	Отопитель, ЭУР

Схема контактных реле

Реле	Описание
K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Разница в комплектациях: , норма, люкс

Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс.

В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.

Где находится предохранитель для магнитолы

В сети интернет, на различных автомобильных форумах в числе не редко обсуждаемых вопросов по ремонту и обслуживания электрического оборудования и самой энергосистемы легкового авто (ВАЗ 2110, ВАЗ 2114, Форд и т.п), очень часто встречаются вопросы типа: где находится предохранитель для магнитолы, какой предохранитель отвечает за магнитолу и тому подобное.

Дело в том, что электрическая проводка современного авто, насыщенного всевозможным как штатным, так и дополнительно подключаемым оборудованием, представляет собой сложную и порой чрезвычайно запутанную систему. Разобраться в которой под силу только высоко профессиональным автоэлектрикам. Хочется отметить, что сейчас мы говорили, о новых легковых машинах. В том случае, если автомобиль уже далеко не нов и сменил на своем веку несколько владельцев. Как правило, что-либо да изменявших в его конструкции, и в частности — электропроводке, то в случае возникновения проблем с электропитанием, для их обнаружения и устранения придется поломать голову. К счастью, вопросы из разряда нами названных, а именно (еще раз) — где находиться предохранитель, отвечающий за магнитолу в автомашинах ВАЗ 2110 (Приора, форд, ВАЗ 2114) можно объединить в один и ответить на него следующим образом.

В отсеке под прикрывающим его люком, с правой стороны рулевой колонки вашей машины. Стандартно это ножевой предохранитель на 20 ампер с маркировкой английской буквой — F и цифрой 4 (F4).

По правилам, каждое отдельное устройство защищается индивидуальным предохранителем, но это уже относиться к их, так сказать — личной защите (вторичной). А первым принимает на себя удар, предохранительное устройство стоящие непосредственно на входе в энергосистему авто. А так как, почти все оборудование и дополнительная техника, прежде всего автомобильная магнитола, замыкаются на одну цепь с прикуривателем, то ответ вполне очевиден.

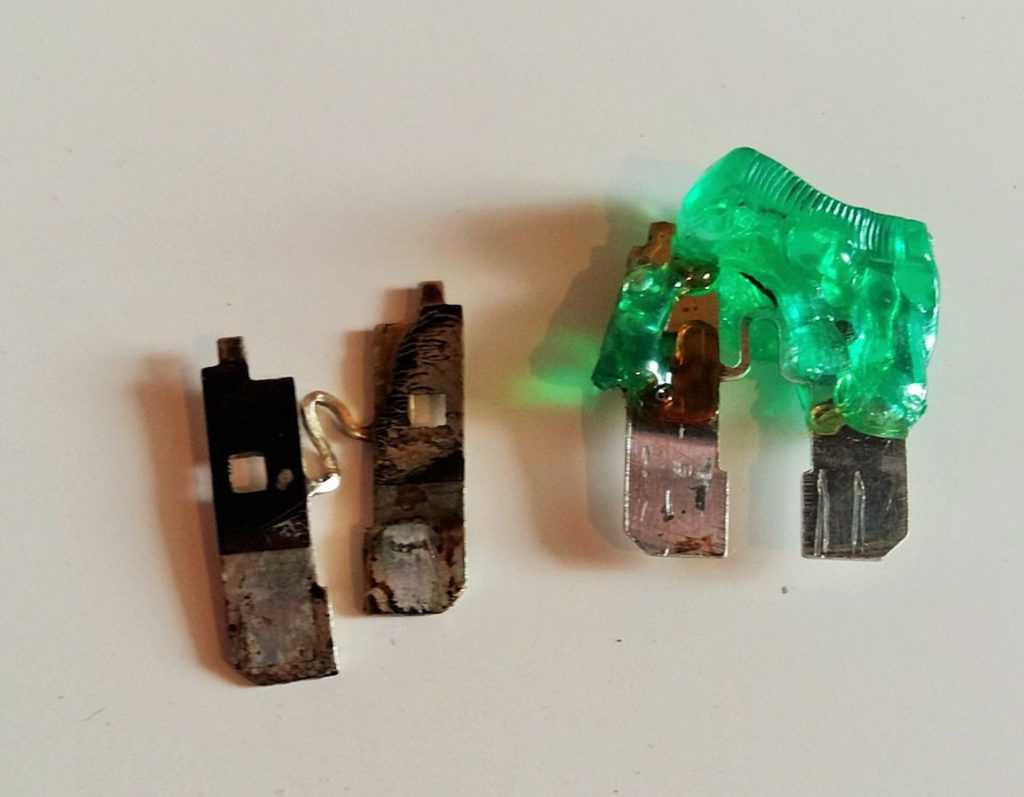

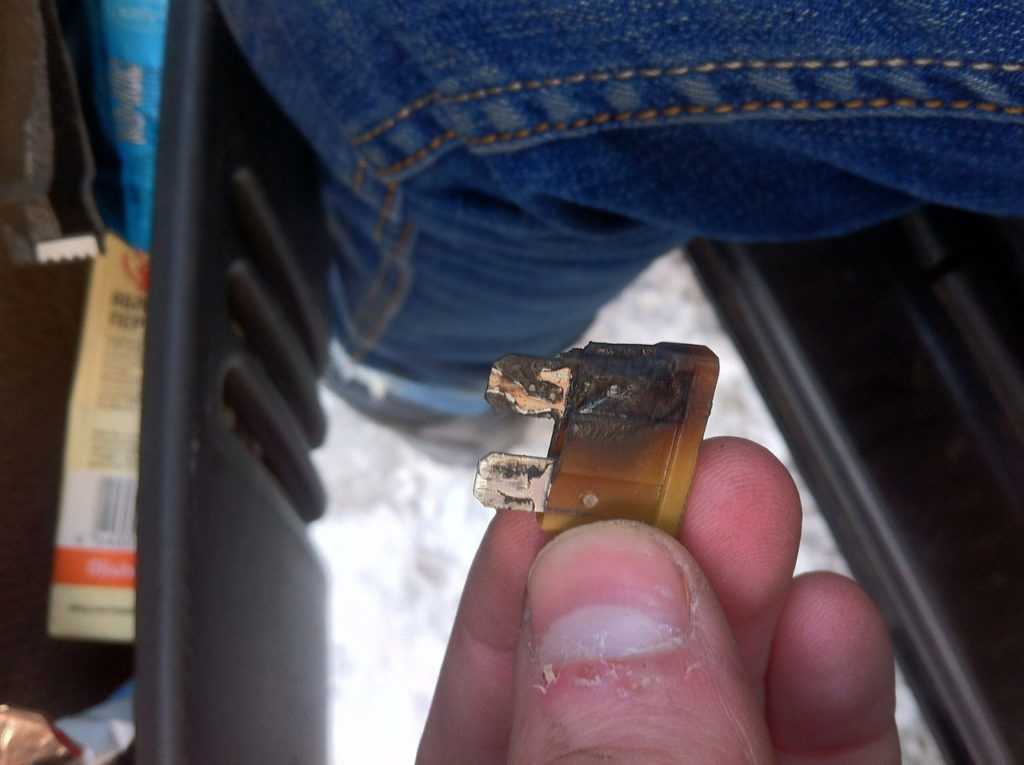

Из-за чего перегорают предохранители в Гранте

Плавкие вставки автомобильных предохранителей используются для защиты электрический цепей:

1. От коротких замыканий;
2. От перегрузок;

Как правило, самой частой неисправностью является именно перегрузка электрической цепи. Например, мощный прибор, подключенный в прикуриватель автомобиля без труда выбьет соответствующий предохранитель.

Если поставить предохранитель на 30А вместе 15А, то в электрической цепи начнут греться провода, плавиться изоляция и все это приведет к пожару.

Короткие замыкания возникают редко, но тоже имеют место быть. Как правило, это механические повреждения проводки. Например, плюсовой провод, проложенный вдоль кузова, вследствие легкого ДТП был поврежден другим элементом автомобиля. Естественно, изоляция была повреждена и «плюс» замкнул на «массу», что привело к перегоранию вставки.

Короткие замыкания могут возникать не только в результате ДТП, но и заводского брака, а также халатности автовладельца при подключении каких-либо приборов.

Первый монтажный блок

Еще одним отличием между Ладой Грантой и ее предшественниками является количество: теперь монтажный блок насчитывает 32 предохранителя. Для лучшего понимания рекомендуется ознакомиться со схемой этого элемента (рис. 2). Так, к примеру, предохранитель F1 отвечает за защиту цепей катушки зажигания, форсунки, блока управления двигателем и вентилятора. F2, в свою очередь, несет ответственность за безопасность узлов электростеклоподъемников. F3 и F4 — аварийная сигнализация и стеклоочиститель/подушка безопасности соответственно. А элементы F9, F10 обеспечивают работоспособность габаритных огней.

Рис. 3

Важно знать, что на каждый предохранитель установлено ограничение на силу тока, которую он способен перенести. К примеру, F8, отвечающий за цепь обогрева заднего стекла, способен пропускать ток силой в 30 Ампер

В то же время F6, контролирующий работу фонаря заднего хода, рассчитан на 7,5 Ампер. Как можно догадаться, эти показатели напрямую зависят от того, сколько тока необходимо для работы того или иного оборудования в машине. Более детально ознакомиться с подконтрольными цепями и узлами, а также узнать о пропускной способности каждого предохранителя можно, посмотрев схему (рис. 3).

Что касается используемых реле, то здесь присутствует 12 элементов, поддерживающих работоспособность соответствующих устройств (вентилятор отопителя, стартера, электробензонасоса и других).

В блоке силовых предохранителей, который располагается в моторном отсеке, установлено пять предохранителей:

1. F1 — 50A — Электроусилитель рулевого управления.
2. F2 — 30A — Вентилятор отопителя.
3. F3 — 60A — Генератор.
4. F4 — 60A — Генератор.
5. F5 — 30A — Ближний свет фар.

Схема расположения предохранителей в монтажном блоке

Схема монтажного блока

Блок предохранителей (наносил цифры весь день)

№ предохранителя	Сила тока, А	Защищаемые электрические цепи
F1	15	Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки
F2	30	Стеклоподъемники
F3	15	Аварийный сигнал
F4	20	Стеклоочиститель, НПБ
F5	7.5	15 клемма
F6	7.5	Свет заднего хода
F7	7.5	Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости
F8	30	Обогрев заднего стекла
F9	5	Габаритный огонь правый
F10	5	Габаритный огонь левый
F11	5	Задний противотуманный огонь
F12	7.5	Ближний свет правый
F13	7.5	Ближний свет левый
F14	10	Дальний свет правый
F15	10	Дальний свет левый
F16	—	—
F17	—	—
F18	—	—
F19	—	—
F20	15	Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем
F21	15	Бензонасос
F22	15	Центральный замок
F23	10	ДХО
F24	—	—
F25	10	Плафон освещения салона, стоп-сигнал
F26	—	—
F27	—	—
F28	—	—
F29	—	—
F30	—	—
F31	—	—
F32	30	Отопитель, ЭУР

Схема контактных реле

Реле	Описание
K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Разница в комплектациях: стандарт, норма, люкс

Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.

Если ничего не помогло

Если ничего из вышеперечисленного Вам не помогло, то скорее всего где-то обрыв цепи. Он мог появиться в результате:

1. механического воздействия (мыши, грызуны);
2. времени (проводка испортилась);
3. перегрева провода и порчи его изоляции.

Это работа для профессионального электрика. Алгоритм действий следующий.

1. Смотрим напряжение на предохранителях. Должно быть 12 Вольт постоянно.
2. Смотрим напряжение на одной из 33-ёх контактных фишках. Нам необходима та, в угловой части которой присутствует серо-чёрный и серый провода. Это провода на ближний свет фар.
3. Смотрим напряжение на клеммах фары.

Если напряжение везде есть, то проблема в обрыве цепи между монтажным блоком и фарой.

Автомобильный электро предохранитель

В автомобилях устанавливается, плавкий вид предохранителей. То есть, устройств, которые в результате короткого замыкания и тому подобных аварий, перегорают. Чем прерывают контактное соединение на определенном участке электропроводки. По мощности выдерживаемых аварийных нагрузок, предохранительные устройства различаются по номинальному напряжению тока, о чем сообщает его маркировка и дублирующая надпись возле гнезда разъема, предназначенного для его установки.

В автомобилях советского образца выпуска, устанавливались цилиндрические предохранители, очень ненадежные в работе и достаточно небезопасные из-за своей технической конструкции. На сегодняшний день, во всей без исключения, продукции ВАЗ (ВАЗ 2110, ВАЗ 2114, Приора, Калина и так далее), как и в машинах иностранного производства (Форд, Ауди и т.д) используются — ножевые предохранители. Более совершенные по своей конструкции и эстетике, лишенные недостатков свойственных их предшественникам, цилиндрическим предохранителям.

Блок предохранителей Гранта Норма и Люкс

Монтажные блоки реле и предохранителей Лада Гранта имеют очень важную роль в структуре автомобиля, особенно, если дело касается электропроводки.

Именно этот элемент с набором предохранителей снизит риск короткого замыкания одной из цепей электропроводки и возможного возгорания в результате этого. Таких блоков в Лада Гранта целых два.

Один блок предохранителей Гранта находится в салоне и служит для защиты практически всех электроцепей, кроме силовых. А вот для защиты силовых цепей предназначен второй блок и располагается он под капотом, а именно в моторном отсеке. Далее поговорим об их замене, в случае выхода из строя, своими руками.

Инструкция по замене предохранителей в блоке, расположенном в салоне

Запомните, что всегда перед началом работы с электрооборудованием автомобиля необходимо отключать минусовые клеммы от аккумулятора, это будет правильно и в техническом плане и с точки зрения безопасности.

Далее снимаем крышку с панели приборов, расположенной рядом с блоком управления светом фар. Каких-то специальных инструментов для этого вам не нужно, аккуратно потяните руками за верхнюю левую часть крышки и снимите её поочередно с защелок.

Блок предохранителей Лада Гранта норма является идентичным блоку предохранителей Гранта люкс. В обоих случаях кнопка для открывания багажника присутствует. Расположена она ниже блока управления фарами, поэтому при снятии крышки, нужно аккуратно отсоединить ее от штекера. Для этого просто взявшись за него пальцами, слегка тянете штекер наверх. При обратном монтировании не забывайте подсоединять штекер на место.

После снятия крышки переходим к непосредственной замене предохранителей.

На обратной стороне крышки изображена схема расположения предохранителей, цепь, которую они защищают и номинал тока.

Вам необходимо выяснить, какой из находящихся в блоке предохранителей на Гранте вышел из строя. После этого изъять его оттуда, проверить, целостна ли нить (в плане перегорания), а затем установить новый с таким же номиналом тока.

Имейте ввиду, что проблема неоднократного перегорания одного предохранителя не решается установкой предохранителя обладающим большим номиналом тока. В таком случае предохранитель защищать цепь не будет, а если возникнет короткое замыкание, то произойдёт общее выгорание электрических приборов и проводки цепи.

Для замены предохранителей в блоке, расположенном под капотом мы выполняем те же действия: сначала снимаем крышку, потянув ее при этом вверх, а затем определяем, какой из предохранителей перестал функционировать. После чего заменяем его на новый.

Обновления в ладе Гранта блока предохранителей мы разобрали досконально, однако далеко не в каждом случае причиной выхода из строя электрооборудования служат сами предохранители. Советуем перед самой процедурой замены в Гранте блока предохранителей проверять общую функциональность электропроводки и приборов.

Также проверяйте всю электрическую цепь, за которую отвечает якобы вышедший из строя предохранитель. И лишь после выяснения причин неполадки, переходите к их замене и продолжайте пользоваться машиной в своё удовольствие.

ВИДЕО cлабые места Лада Гранта

Схема и расположение блока предохранителей Лада Гранта фото и видео

Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

Схема расположения предохранителей в монтажном блоке

Схема монтажного блока

Блок предохранителей (наносил цифры весь день)

Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!

F1	15	Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки
F2	30	Стеклоподъемники
F3	15	Аварийный сигнал
F4	20	Стеклоочиститель, НПБ
F5	7.5	15 клемма
F6	7.5	Свет заднего хода
F7	7.5	Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости
F8	30	Обогрев заднего стекла
F9	5	Габаритный огонь правый
F10	5	Габаритный огонь левый
F11	5	Задний противотуманный огонь
F12	7.5	Ближний свет правый
F13	7.5	Ближний свет левый
F14	10	Дальний свет правый
F15	10	Дальний свет левый
F16	—	—
F17	—	—
F18	—	—
F19	—	—
F20	15	Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем
F21	15	Бензонасос
F22	15	Центральный замок
F23	10	ДХО
F24	—	—
F25	10	Плафон освещения салона, стоп-сигнал
F26	—	—
F27	—	—
F28	—	—
F29	—	—
F30	—	—
F31	—	—
F32	30	Отопитель, ЭУР

Схема контактных реле

K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Разница в комплектациях: стандарт, норма, люкс

Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.

Блок предохранителей нового образца

Схема блока предохранителей нового образца

Блок предохранителей под капотом автомобиля

В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.

Блок предохранителей обозначен стрелочкой

Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. При выборе виртуального казино, любители азартного отдыха сравнивают многие факторы. Для большинства фанатов важным является, какие игровые автоматы на деньги на www.hcsarov.ru/slotsmoney/ предлагает использовать клуб. Только лицензионный софт может гарантировать честную игру, и позволит рассчитывать на выигрыш реальных денег в особо крупных размерах. После окончания работ не забудьте вернуть крышку на место.

Схема блока в комплектациях: Стандарт, Норма

F1	30	Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
F2	60	Генератор
F3	60	Генератор
F4	30	Вентилятор отопителя (предохранитель печки гранты)
F5	50	Электроусилитель рулевого управления

Схема блока в комплектации Люкс

F1	50A	Обогреватель ветрового стекла
F2	60A	Генератор
F3	60A	Генератор
F4	40A (в комплектации без климатической установки — 30А)	Электровентиляторы охлаждения радиатора
F5	50A	Электромеханический усилитель рулевого управления
F6	40A	Блок управления антиблокировочной системой тормозов (ABS)

Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.

Лада гранта главное реле где находится

Чтобы предотвратить выход из строя электрооборудования и приборов, в электропроводке авто присутствует такой элемент, как блок предохранителей Гранта Лифтбек.

Если он установлен неправильно, то обычное замыкание в любом из электроузлов приведет к возгоранию проводки, что может стать причиной внутренних повреждений и даже самовозгорания машины

Поэтому монтаж этого элемента требует особого подхода и осторожности

Особенности размещения предохранителей в Ладе Гранта Лифтбек

Предохранители Гранты Лифтбек располагаются возле левой руки водителя.

Для получения доступа достаточно демонтировать декоративную заглушку, потянув ее вниз.

Чтобы удобно было работать, заглушку можно снять полностью, для чего вытащить ее из пазов, на одном из которых фиксируется кнопка открытия багажника (ее тоже снять, относится к модификациям «люкс» и «норма»).

За что отвечает каждый предохранитель

Контроллеры ответственны за определенные функции в управлении транспортным средством.

Схема предохранителей Гранты Лифтбек выглядит следующим образом:

Нумерация	Максимальное значение I на участке цепи, в Амперах	Функционал
F1	15	-электроблок, управляющий ДВС;

-корректная работа инжектора;

-блок воспламенения искры;

-подача стеклоочищающей жидкости;

-электрозамок в багажнике;

Особенности системы предохранителей у Лады Гранты Лифтбек

Электроузлы, отвечающие за запуск мотора, АКБ и контур генератора, не имеют собственных предохранителей. Поэтому при демонтаже этого электрооборудования, обязательно отключайте аккумулятор (снять клемму «-»), чтобы цепь не замкнула.

Если выйдет из строя предохранитель прикуривателя Лады Гранты Лифтбек, то вы не сможете завести машину, так как в блоках старого образца один контроллер (F20) отвечает за несколько функций, в том числе и иммобилайзер. Пока иммобилайзер не будет работать, цепь не замкнется авто не заведется.

Блок предохранителей Лады Гранты Лифтбек состоит из двух модулей. Один из них в салоне, а другой размещен в подкапотном пространстве, там вы сможете найти предохранитель бензонасоса. Если какой-либо из предохранителей часто перегорает — задумайтесь о правильной работе цепи, обратитесь за помощью к специалистам. Самостоятельно вносить изменения в схему не рекомендуется.

— Замена предохранителя Lada Granta

Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.
