Диагностика при помощи сканера
Метод подразумевает подключение внешнего компьютера с установленной программой. Здесь открывается больше возможностей для диагностики авто. При этом коды ошибок ВАЗ 2110 и ВАЗ 2112 состоят из 5 символов.
- Р – отказ или нарушение в работе силовой установки, трансмиссии;
- В – кузовные системы повреждены;
- С – обнаружена проблема в ходовой части автомобиля;
- U – нарушение сопряжения разных модулей.
- 0 – общее значение;
- 1/2 – код производителя;
- 3 – резерв.
- 1-2 – нарушение в устройствах подачи топливовоздушной смеси;
- 3 – нарушение в работе узлов зажигания;
- 4 – устройство контроля выбросов в атмосферу;
- 5 – нарушение в работе измерителей оборотов ДВС или скорости;
- 6 – сбои в электронике;
- 7-8 – неисправности модуля коробки передач;
- 9-0 – резервная часть.
Последние две цифры выдают порядковый номер поломки и ее место расположения.
Таблица ошибок ВАЗ
| Ошибка | Неисправности датчиков |
| P0030 | Код Р0030 (0030) сообщает о неисправности управляющего контроллера кислорода. Неполадка была обнаружена блоком управления двигателем в результате драйверной диагностики. Для устранения проблемы требуется проверка электроцепи нагревательного элемента на предмет обрыва. |
| Р0032 | Код P0032 указывает на замыкание электроцепи управления нагревательным элементом лямбда-зонда на бортовую сеть |
| P0036 | Комбинация Р0036 (0036) появляется в результате неисправности электроцепи, питающей нагревательный элемент кислородного контроллера. Имеется в виду датчик, установленный после нейтрализаторного устройства. Ошибка указывает на обрыв электроцепи, поэтому в первую очередь нужно проверить ее целостность. |
| P0102 | Код Р0102 (0102) указывает на неисправность контроллера массового расхода воздуха. Причина неисправности заключается в повреждении проводки расходомера. Ошибка может носить непостоянный характер, поэтому чтобы ее исправить, необходимо попробовать очистить или заменить воздушный фильтр. Причина проблемы может состоять в повреждении проводки на разъеме микропроцессорного модуля.Для проверки расходомера выполняются следующие действия: |
- На авто с отключенным мотором производится отсоединение разъема с контактами от контроллера. Затем нужно включить зажигание, но не запускать силовой агрегат. Потребуется мультиметр, чтобы произвести проверку напряжения между контактными элементами.
- Разъем датчика оснащен пятью пинами, отсчет ведется слева направо, если смотреть со стороны воздушного потока от фильтра. Между контактами 2 и 3 номинальное напряжение должно составить 10 вольт, между 3 и 4 – 5 В. Если имеются отклонения, пользователю необходимо произвести диагностику целостности электроцепи на предмет обрывов и утечку тока.
- При нормальных значениях зажигание отключается и выполняется проверка сопротивления между «массой» и пятым по номеру пином. Полученный параметр должен составить около 4-6 кОм. В случае если полученное значение составило 0 Ом, датчик подлежит замене, также проблема может заключаться в замыкании на заземление. Если параметр сопротивления будет 100 кОм, то причину нужно искать в обрыве электроцепи питания или блоке управления двигателем.
- регулярное использование низкокачественного горючего;
- нарушение герметичности воздухозабора;
- отсутствие искры;
- повреждение или физический износ цилиндрических устройств.
Если замена горючего не помогла, необходимо выполнить диагностику системы забора воздуха. Следует произвести подтяжку крепежных хомутов, поменять воздушный фильтрующий элемент и проверить давление в рампе (нормированный показатель – не более 2,8 атм).Также необходимо выполнить диагностику:
- высоковольтных проводов, подключенных к дефектному цилиндру;
- свечей зажигания;
- проверить возможное окисление в местах подключения кабелей.
| Ошибка | Неисправности датчиков |
| P0030 | Код Р0030 (0030) сообщает о неисправности управляющего контроллера кислорода. Неполадка была обнаружена блоком управления двигателем в результате драйверной диагностики. Для устранения проблемы требуется проверка электроцепи нагревательного элемента на предмет обрыва. |
| Р0032 | Код P0032 указывает на замыкание электроцепи управления нагревательным элементом лямбда-зонда на бортовую сеть |
| P0036 | Комбинация Р0036 (0036) появляется в результате неисправности электроцепи, питающей нагревательный элемент кислородного контроллера. Имеется в виду датчик, установленный после нейтрализаторного устройства. Ошибка указывает на обрыв электроцепи, поэтому в первую очередь нужно проверить ее целостность. |
| P0102 | Код Р0102 (0102) указывает на неисправность контроллера массового расхода воздуха. Причина неисправности заключается в повреждении проводки расходомера. Ошибка может носить непостоянный характер, поэтому чтобы ее исправить, необходимо попробовать очистить или заменить воздушный фильтр. Причина проблемы может состоять в повреждении проводки на разъеме микропроцессорного модуля.Для проверки расходомера выполняются следующие действия: |
Коды неисправностей в системе самодиагностики автомобилей Volkswagen
Б. АстратовПродолжаем публикацию статей по проведению самодиагностики импортных автомобилей.

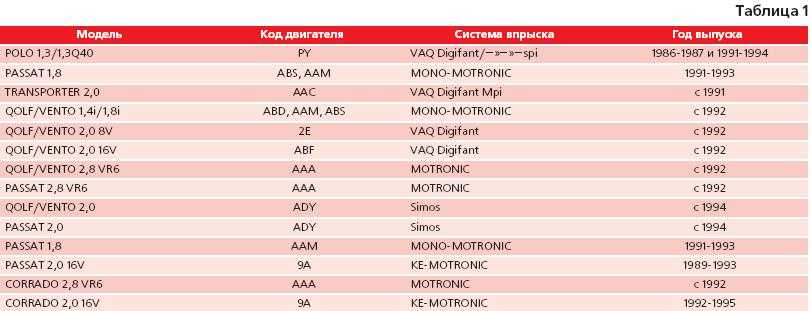

Немецкий автомобиль «Volkswagen» имеет несколько модификаций. Модификации отличаются по году выпуска, типу двигателя и по разновидностям систем впрыска топлива, установленных на двигателе (табл. 1).
При этом любая модификация автомобиля имеет систему бортовой самодиагностики двигателя, работающую совместно с электронным блоком управления впрыском (ЭБУ- В).
Известно, что ЭБУ- В получает и обрабатывает сигналы различных датчиков систем впрыска, зажигания и др. Величины этих сигналов сравниваются с опорными значениями, которые записаны в постоянную память ЭБУ- В. В случае значительного расхождения (более чем на 30%) параметров рабочего и опорного сигналов система самодиагностики фиксирует это как «неисправность» и присваивает ей определенный код, который записывается в регистратор неисправностей ЭБУ- В.
В табл. 2 сведены коды неисправностей, одинаковые для всех моделей автомобилей «Volkswagen», имеющих индикатор «проверь двигатель» на приборной панели.
В автомобилях, не имеющих индикатора «проверь двигатель», коды неисправностей могут быть считаны только при помощи специальных диагностических тестеров, а затем выведены на принтер. Поскольку коды принтера отличаются от кодов самодиагностики, здесь они не приводятся.
Порядок проведения самодиагностики на автомобилях с индикатором «проверь двигатель»:
• на колодке самодиагностики (диагностическом разъеме) необходимо закоротить контрольные клеммы « А» и «Б» черного и белого разъемов не менее чем на 5 с при включенном зажигании;
• индикатор «проверь двигатель» начнет выдавать серии вспышек с интервалом в 2,5 с ;
• для определения кода неисправности подсчитывается количество вспышек каждой группы;
• процедуру считывания кодов следует повторить несколько раз, чтобы избежать ошибок;
• процесс считывания завершается при появлении кодов 4444 или
0000;
• для большинства указанных в табл. 1 моделей автомобилей колодка самодиагностики (диагнос¬тический разъем) находится в салоне под приборной панелью со стороны пассажира;
• на автомобилях с системой впрыска «MONO-JETRONIC» диагностический разъем может располагаться под резиновым чехлом ручки переключения скоростей. Для этих моделей автомобилей вход в режим самодиагностики следующий: не менее чем на 5 с необходимо заземлить клемму 1 красного разъема;
• на автомобилях с системой впрыска «MONO-JETRONIC», у которых отсутствует диагностический разъем, необходимо заземлить клемму желто-черного провода разъема катушки зажигания.
Очистка памяти ЭБУ- В после устранения обнаруженных неисправностей
А. Для автомобилей, оборудованных системой впрыска «MONO-JETRONIC»:
• выключить зажигание;
• закоротить клемму № 1 красного разъема и клемму желто-черного провода разъема катушки зажигания;
• включить зажигание не менее чем на 5 с.
Б. Для остальных моделей автомобилей:
• выключить зажигание;
• закоротить клеммы «А» и «Б» черного и белого разъемов;
• включить зажигание не менее чем на 5 с;
• удалить перемычку. После высвечивания кода 4444 выключить зажигание.
В. Для всех моделей автомобилей можно рекомендовать очистку памяти более простым способом: при выключенном зажигании отсоединить «массу» от аккумуляторной батареи и отсоединить разъем с проводами от ЭБУ- В не менее, чем на 5 мин.
После устранения неисправностей и очистки памяти в ЭБУ- В необходимо провести 15-минутный контрольный прогон автомобиля на прогретом двигателе (Tg > 80°С), задавая ему различные режимы работы: холостой ход, номинальные обо роты, максимальная нагрузка. Для перепроверки качества проведенных работ следует повторить процедуру считывания кодов неисправностей и убедиться в том, что их нет.
Литература
1. Б.Астратов. Самодиагностика электронного блока управления впрыском. Ремонт & Сервис, 2001, № 9, с. 44-46.
altay-krylov@yandex.ru
Как скинуть ошибку двигателя
Начнем с того, что ошибки двигателя могут возникать по разным причинам, так как система управления включает в себя большое количество датчиков и контролирует работу отдельных узлов, систем и механизмов. Также следует учитывать, что разные автомобили могут отличаться с учетом сложности той или иной системы. На одних машинах «чек» загорается, например, только в случае появления серьезных или критических ошибок (сбои в работе ДПРВ, ошибка детонации двигателя когда неисправен датчик детонации и т.п.).
Параллельно с этим check может не гореть в том случае, если возникли проблемы с давлением масла, имеются определенные отклонения от нормы в работе дросселя и т.д. На простых машинах загорается лампочка, на более технологичных авто в аналогичной ситуации появляется ошибка «потеря мощности двигателя» или «ошибка давления масла» в двигателе. По этой причине считывание ошибок двигателя является необходимой диагностической и профилактической процедурой независимо от того, горит «чек» или нет.
Теперь о сбросе. На многих автомобилях, особенно бюджетного сегмента, для сброса ошибки в ЭБУ следует выполнить следующие действия:
- прогреть силовой агрегат до рабочей температуры;
- снять клемму «плюс» с АКБ на 5-15мин, затем подсоединить клемму обратно через указанное время;
- вставить ключ в замок зажигания и повернуть в последнее положение перед запуском ДВС от стартера (лампочки и указатели на приборной панели должны гореть);
- оставить ключ в замке в таком положении на 1 минуту, затем вернуть ключ в исходное положение;
Такие действия в некоторых случаях позволяют удалить ошибки из ЭБУ. Теперь можно запустить двигатель (чек должен погаснуть после запуска) и дать ему поработать на холостых оборотах 2-3 минуты (педаль газа во время работы не нажимать). Теперь следует заглушить двигатель, после чего повторить процедуру запуска и остановки мотора еще пару раз.
Отметим, что подобный способ позволяет убрать «чек» тогда, когда причиной его загорания стала работа мотора с отключенным или неисправным датчиком, заправка неподходящим видом топлива, сбои зажигания по причине неработающих свечей и т.п. Если иначе, возникала неполадка, загорелся чек. Затем водитель обнаружил и устранил причину, после чего сбросил ошибку двигателя.
Одновременно нужно учитывать, что далеко не все ошибки удаляются из памяти ЭБУ подобным образом. Речь идет о ситуации, когда выбило ошибку двигателя, но после устранения причины чек продолжает гореть и его не получается сбросить путем снятия клеммы с АКБ. В таком случае убрать ошибку можно программно.
Для этого нужно воспользоваться специальным диагностическим разъемом, в который подключается дополнительное оборудование. Отметим, что на подавляющем большинстве авто, которые выпускались после «нулевых» годов, имеется стандартный разъем. Указанный разъем получил название OBD2. Местом расположения разъема может быть область возле педального узла, под рулевой колонкой и т.д. Для точного определения необходимо заглянуть в техническое руководство по конкретной модели ТС. На более старых моделях такой разъем может располагаться в подкапотном пространстве и других местах
Обратите внимание, для подключения оборудования в подобном случае может понадобиться специальный переходник
Причины отказа, связанные с датчиками инжектора.
Датчик коленчатого вала (датчик коленвала).
При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.
Датчик коленчатого вала
Датчик положения распредвала.
Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.
Датчик положения распредвала
Датчик температуры охлаждающей жидкости ДТОЖ.
Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.
Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.
Датчик температуры охлаждающей жидкости ДТОЖ
Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй — на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.
Датчик кислорода (лямбда зонд).
При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора — Check Engin.
Датчик кислорода (лямбда зонд)
Датчик массового расхода воздуха — ДМРВ.
Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.
Датчик массового расхода воздуха — ДМРВ
Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха — одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.
Датчик положения дроссельной заслонки — ДПДЗ.
Если автомобиль «не отзывчив» на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.
Датчик положения дроссельной заслонки — ДПДЗ
Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог — залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.
Как устранить поломку
После диагностики следует устранить поломку. При считывании сигнала необходимо проверить цепь и приборы, следующие за ним. Наиболее точный метод – замена поврежденной детали на заведомо исправную (новую). Это исключит вероятность неправильного ремонта. Если прибор в рабочем состоянии, проверяются магистрали, обычно достаточно примитивной прозвонки. Однако при отказе БУ или реле, потребуется специальный тестер и умение ним пользоваться.
Предотвратить подобное можно следующим образом.
- Один раз на 5000 км пробега проверять состояние разъемов. Колодки должны сидеть на месте плотно, без люфтов. При необходимости элементы необходимо заменить новыми.
- Два-три раза в год проверять штепсельные разъемы на предмет окисления. Оксиды снижают проходимость электричества по бортовой проводке, что влечет некорректное отображение информации.
- Специалисты рекомендуют купить и использовать масло для электрических клемм. Жидкость сходна по составу с трансформаторными лубрикантами. Формула не допускает воду и кислород к металлам, что препятствует их ржавлению.
Важно!
Диагностику кодов ошибок ВАЗ 2114 на панели приборов и ЭБУ можно выполнить самостоятельно, исключительно при понимании сути процесса. Если уверенности в собственных силах нет – рекомендуется обратиться к квалифицированному мастеру.
При наличии соответствующих знаний, и необходимого оборудования найти и правильно расшифровать коды ошибок инжектора ВАЗ 2115 и других элементов можно самостоятельно. Благодаря простоте электрической схемы автомобиля, от пользователя не требуется глубоких познаний в механике или электронике.
Показания при самодиагностике и обращении на специализированные СТО будут разные, коды ошибок высвечиваются также иначе. Потому рассмотрим сегодня два варианта.
Вовсе не обязательно использовать бортовой компьютер, чтобы диагностировать неполадки в работе машины. Не все владельцы ВАЗ 2114 знают об этом методе, потому расскажем о нем обязательно.
Заключается он в следующих действиях.
- Присядьте на водительское кресло и зажмите кнопочку одометра.
- Затем поверните ключ зажигания в первое положение.
- Отпустите кнопку одометра. После этого стрелки начнут бегать.
- Еще раз зажимайте кнопку и отключайте. Это позволит увидеть, какая версия прошивки используется в вашем случае.
- В третий раз зажмите, а потом отпустите кнопку. Так вы увидите коды, свидетельствующие о наличии тех или иных ошибок в работе авто.
Рассмотрим теперь самые популярные ошибки, которые встречаются при подобной диагностике, и разберемся, что какой код означает. Даже без бортового компьютера можно обнаружить неисправности на ВАЗ 2114 по кодам одометра.
Предлагаем ознакомиться с ними по таблице.
| Код | Описание |
| 1 | Неполадки в микропроцессоре |
| 2 | Имеются проблемы в цепи датчика указателя уровня топлива в баке. |
| 4 | В электросети наблюдается слишком высокое напряжение |
| 8 | Напряжение слишком низкое |
| 13 | От датчика кислорода не идет сигнал |
| 14 | Уровень сигнала датчика температуры охлаждающей жидкости очень высокий |
| 15 | Уровень сигнала датчика температуры охлаждающей жидкости очень низкий |
| 16 | В бортовой сети наблюдается слишком высокое напряжение |
| 17 | Очень низкое напряжение в бортовой сети |
| 19 | От датчика положения коленчатого вала идет неправильный сигнал |
| 24 | Неисправен датчик скорости автомобиля |
| 41 | Датчик фаз отправляет неправильные сигналы |
| 51 | Обнаружены неполадки в работе постоянного запоминающего устройства |
| 52 | Обнаружены неполадки в работе оперативного запоминающего устройства |
| 53 | Не работает СО-потенциометр |
| 61 | Не работает датчик лямбда-зонда |

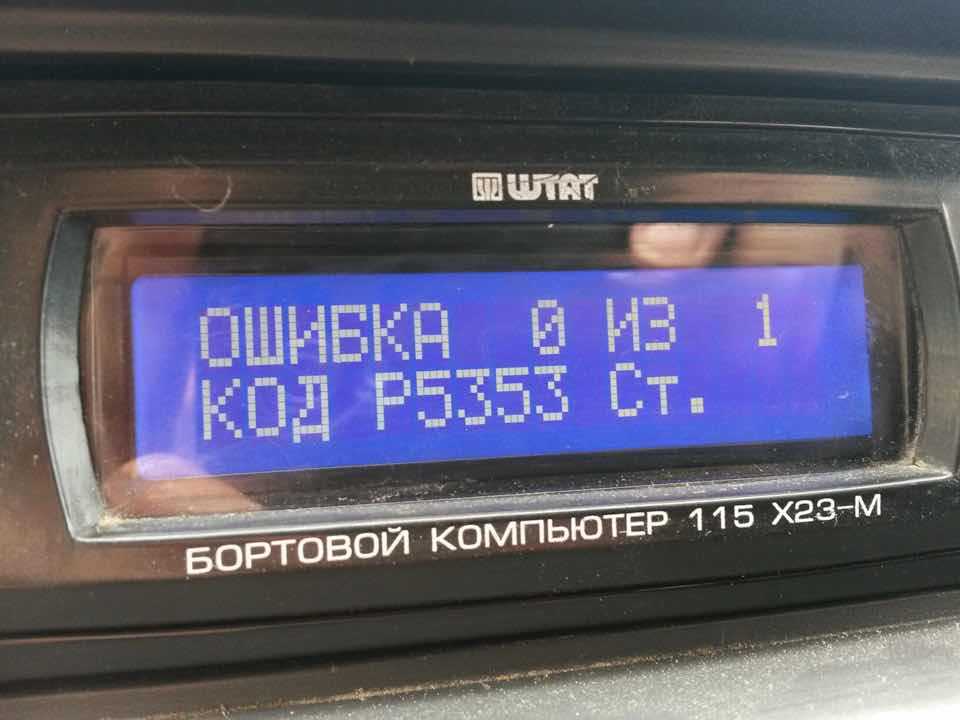

Как посмотреть ошибки на ВАЗ 2110 на бортовом компьютере
Существует два главных способа узнать номер поломки на машине. Один из них позволяет узнать код самостоятельно, а для его проверки вторым потребуется использование специального диагностического оборудования.
В первом случае чтение происходит так:
- выключают зажигание;
- зажимают клавишу сброса пробега за сутки;
- не отпуская кнопки, включают зажигание и ждут, когда на дисплее приборной панели загораются ячейки для цифр;
- нажимают дважды любую кнопку управления модулем.
В итоге, дисплей БК показывает номер ошибки.
Если прочитать код не удалось, используют возможность диагностики через специальный сканер, подключаемый к разъему. Оборудование проверяет больше вариантов кодов и читает несколько из них за раз.
Особенности конструкции
Задача, которая ставилась при разработке мотора 21116, заключалась в его форсировке — увеличении мощности по сравнению с версией 21114. Выполнена она была без корректировки схемы силового агрегата. Комплектование деталями осталось прежним, не понадобилось увеличение диаметра цилиндров расточкой, изменение длины хода поршней. Обошлись без изменения масляной магистрали, размещения коренных подшипников. Не затронут поршневой палец, то же и с шатунными шейками.
Среди главных особенностей агрегата — комплектация привода газораспределительного механизма (ГРМ) высоконадежным ремнем компании Гетс, гарантирующим 200 тыс. км пробега, что соответствует заявленному производителем ресурсу мотора. Необходимость этого вызвана установкой в моторе более тонких клапанов и возможности их загиба в случае разрыва ремня ГРМ. Последний способен работать при -40…+40°С.
Увеличению мощности агрегата способствовало снижение веса шатунно-поршневой группы. Она укомплектована:
- кольцами, имеющими высоту 1,2, 1,5, 2,0 мм;
- разработанными специально для двигателя поршнями;
- шатунными элементами от мотора марки 11194.
Остался классическим блок цилиндров с высотой 197,1 мм, для изготовления которого используется высокопрочный чугун, а поверхность цилиндров подвергается плосковершинному хонингованию (платохонигованию). Начало нумерации — от шкива коленчатого вала.
В агрегате 21116 используется головка блока цилиндров от вазовского мотора 11186, которая прошла модернизацию. Коснулось это:
- площадки, которой крепится катколлектор;
- механизма, регулирующего натяжение привода ГРМ;
- металлической прокладки, которая теперь толщиной 0,43 мм;
- камеры сгорания, которая стала выше на 1,2 мм;
- охлаждающих каналов, у которых возросло сечение и улучшился отвод тепла.
У двигателя:
- уменьшилась вибрации, он стал тише работать;
- снизился расход масла до 50 г/1000 км и топлива в смешанном цикле — до 7,2 л/100 км;
- новые:
- шкивы для коленчатого и распределительного вала;
- натягивающее устройство ГРМ, работающее автоматически;
- впускной модуль, имеющий Н-образную форму, что оптимизировало процедуру впуска и выпуска, привело к улучшению основных характеристиках агрегата — вырос крутящий момент;
- кронштейн крепления впускной системы.
Усовершенствования коснулись:
- Ресивера. На его входе появился электромеханический модуль, связанный с дроссельной заслонкой. Связь его с педалью газа выполнена проводом, а не тросиком. Благодаря этому появилась возможность контроля подачи в цилиндры воздуха, а не только топлива.
- Поршней:
- на их днище вместо лунки появилось углубление (мульда), что исключило образование микротрещин в утонченных местах;
- зоны первых поршневых колец подверглись дополнительному анодированию, что улучшило устойчивость при критических температурах;
- юбки получили графитовое покрытие, уменьшающее возможность образования задиров.
- Металлической прокладки. Она теперь 2-слойная, способна выдержать большее давление, увеличила надежность герметичности газового стыка. Снизилось необходимое усилие затяжки, что привело к уменьшению диаметра болтов, которыми стягивается головка с блоком цилиндров. В результате уменьшилась масса, деформация цилиндров.
- Водяного насоса. Он снабжен более надежными сальниками и подшипниками, имеет увеличенную производительность, приводной шкив под тонкий ремень.
- Катколлектора. В нем увеличили длину труб, сделали приплюснутой форму, развели потоки, что привело к снижению потерь и сопротивления.
P0106 — Ошибка датчика абсолютного давления / Датчика барометрического давления
В зависимости от марки и модели автомобиля каждое современное транспортное средство оснащено датчиком абсолютного давления (MAP) или датчиком барометрического давления (BARO).
Датчик абсолютного давления (MAP) измеряет абсолютное давление внутри впускного коллектора двигателя, который непосредственно связан с нагрузкой на двигатель. В случае неисправности датчика (MAP) чаще всего пропадает мощность и тяга двигателя. Также могут наблюдаться проблемы при работе двигателя и на холостом ходу. Например, обороты на холостом ходу могут быть слишком высокими, чем это установлено производителем, либо наоборот, слишком низкими.
Датчик барометрического давления (BARO) измеряет атмосферное давление, которое постоянно изменяется в зависимости от скорости автомобиля и от нагрузки двигателя.
Компьютер автомобиля использует те данные, которые поступают с датчиков (MAP) и (BARO), и это нужно для регулировки количества топлива впрыскиваемого в двигатель.
В некоторых автомобилях компьютер также использует датчик абсолютного давления (МАР), чтобы проверить работу системы рециркуляции отработанных газов.
Причина ошибки P0106:
— Засор в результате повреждения вакуумной линии, которая подходит к датчику.
— Электрические проблемы с проводкой. Проблемы с разумом или блоком питанием блока управления двигателем (компьютер ЕСМ).
— Неисправность датчиков MAP / BARO.
— Грязный корпус дроссельной заслонки.
— Проблемы с системой рециркуляции отработавших газов.
— Плохой датчик массового расхода воздуха (MAF).
— Механические проблемы с двигателем.
— Проблемы с выхлопной системой (например, забит катализатор).
Примеры:
Компания «Mazda» в своей технической документации описывает проблему с коррозией датчика абсолютного давления MAP, в результате чего это приводит к появлению ошибки P0106. Чаще всего это наблюдалось в автомобилях с 4-х цилиндровыми двигателями следующих моделей: 2004 — 2006 Mazda 3; 2006 Mazda5, 2006 Mazda MX-5 и 2003 — 2006 Mazda 6. Компания «Mazda» в случае коррозии датчика рекомендует заменить его на новый.
Зачем нужна диагностика
Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.
Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:
- Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%.
- Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.
Стоит ли обращаться на СТО?
Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.
Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.
Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.
Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.
Таблица ошибок ВАЗ
- На авто с отключенным мотором производится отсоединение разъема с контактами от контроллера. Затем нужно включить зажигание, но не запускать силовой агрегат. Потребуется мультиметр, чтобы произвести проверку напряжения между контактными элементами.
- Разъем датчика оснащен пятью пинами, отсчет ведется слева направо, если смотреть со стороны воздушного потока от фильтра. Между контактами 2 и 3 номинальное напряжение должно составить 10 вольт, между 3 и 4 – 5 В. Если имеются отклонения, пользователю необходимо произвести диагностику целостности электроцепи на предмет обрывов и утечку тока.
- При нормальных значениях зажигание отключается и выполняется проверка сопротивления между «массой» и пятым по номеру пином. Полученный параметр должен составить около 4-6 кОм. В случае если полученное значение составило 0 Ом, датчик подлежит замене, также проблема может заключаться в замыкании на заземление. Если параметр сопротивления будет 100 кОм, то причину нужно искать в обрыве электроцепи питания или блоке управления двигателем.
- регулярное использование низкокачественного горючего;
- нарушение герметичности воздухозабора;
- отсутствие искры;
- повреждение или физический износ цилиндрических устройств.
Если замена горючего не помогла, необходимо выполнить диагностику системы забора воздуха. Следует произвести подтяжку крепежных хомутов, поменять воздушный фильтрующий элемент и проверить давление в рампе (нормированный показатель – не более 2,8 атм).Также необходимо выполнить диагностику:
- высоковольтных проводов, подключенных к дефектному цилиндру;
- свечей зажигания;
- проверить возможное окисление в местах подключения кабелей.
Диагностика высоковольтных проводов производится с применением тестера, необходимо проверить сопротивление. Если полученное значение составило больше 10 кОм, то кабеля подлежат замене. Также надо проверить целостность свечей зажигания и убедиться в отсутствии нагара на их наконечниках.Если описанные действия не помогли определить причину, производится диагностика цилиндров. Пользователю надо проверить уровень компрессии, которая должна быть примерна одинаковой в каждом устройстве. Если полученные значения отличаются более, чем на 0,5 атм, то нужно более детально тестировать силовой агрегат.
Коды ошибок ВАЗ 2114
В системе автомобиля ВАЗ предусмотрены коды ошибок ВАЗ 2114, которые предупредят водителя о возникновении неисправности в системах авто этой модели и их расшифровку, что очень важно для принятия надлежащих мер по их устранению. Бесспорно, бортовые компьютеры также могут давать сбои, и от поломанных датчиков и ошибок систем никто не застрахован, ведь такова специфика работы электроники
Но все-таки чаще же всего коды ошибок ВАЗ 2114 , выводимые бортовым компьютером соответствуют действительности. Ошибки в автомобиле ВАЗ 2114 можно поделить на 2 группы ошибок, коды которых отображает бортовой компьютер автомобиля. Наиболее частые ошибки из первой группы. Рассмотрим несколько примеров:
«Р1602» — данная ошибка сообщает о наличии проблем с контроллером двигателя. Дисплей компьютера довольно часто выдаёт этот код, что указывает на необходимость заменить контроллер. «Р0340» (или «Р0343») — сообщает о неисправности или выходе из строя датчика коленвала. «Р0217» — указывает на перегрев двигателя или необходимость заменить моторное масло.
«P0102» — обозначает низкий уровень сигнала датчика массового расхода воздуха. «P0103» — свидетельствует о неисправности сигнальных проводов, самого ДМРВ или блока управления двигателем. «P0112» — неисправен датчик температуры впускного воздуха и тд.
Это лишь малая часть, которые возникают в процессе эксплуатации ВАЗ 2114. Полный перечень можно найти в одном из файлов ПО для диагностики, а список наиболее распространенных ошибок приведен ниже в этой статье. При проведении диагностики на специализированных СТО и самостоятельно — результат и коды ошибок могут отличаться. Далеко не все водители знают, что выявить неисправности можно и без бортового компьютера. Для этого используется одометр. Существенным недостатком такой диагностики является сложение чисел ошибок в единую сумму. Например, если возникла ошибка 8 и 1, одометр отобразит число 9. Память прибора автоматически не очищается, поэтому коды ошибок будут отображаться до ручного сброса путем отсоединения на несколько секунд клемм аккумулятора.
Более подробную расшифровку всех существующих кодов можно найти в специальных таблицах, размещенных на автомобильных сайтах, посвященных моделям ВАЗ. Необязательно заучивать шифр на память, достаточно будет просто скачать нужную информацию и хранить распечатку в бардачке машины
Также важно помнить, что после устранения неисправности необходимо обязательно сбросить код и обнулить датчик для того, чтобы сообщения об ошибке больше не появлялись
Ошибку можно сбросить, выполнив следующие действия: 1) Заглушить двигатель, но не выключать зажигание автомобиля. 2) Отсоединить клемму АКБ авто и выждать несколько секунд. 3) Установить клемму обратно и запустить двигатель.
После этих действий ошибка будет сброшена, но если она связана с серьёзными неисправностями в двигателе, то возникнет снова. В этом случае рекомендуем обратиться в СТО.
Самостоятельная диагностика и расшифровка ошибок на ВАЗ 2114 позволяет выявить неисправности, но не все. Для диагностики используют специальный инструмент под названием — одометр.
Последовательность действий следующая: 1. Нажать и удерживать кнопку одометра и выставить ключ зажигания в первое положение. 2. Отпустить кнопку одометра и снова кратковременно нажать. В результате будет отображена версия прошивки. 3. Теперь, чтобы увидеть коды ошибок, необходимо вновь нажать и отпустить кнопку одометра. Коды ошибок имеют вид цифр от 1 до 9 и двузначных чисел, в отличие от тех, которые отображает бортовой компьютер.
Таким образом, можно с помощью одометра выявить некоторые неисправности автомобиля. Наиболее распространенные ошибки отображены в таблице ниже.
Коды ошибок ВАЗ 2114 таблица
В случае, если произошел сбой бортового компьютера и код ошибки загорелся без видимых на то причин, то рекомендуется заменить его на новый. Производите замену только на оригинальные детали или от более авторитетного производителя, поскольку ремонт неисправной электроники не всегда приводит к надежной работе в будущем.
