Натяжка троса между столбами. установка зажимов на канаты и крепление. для чего применяется этот замысловатый инструмент

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:

Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Определение сечения провода по диаметру

Следующий этап предварительных работ, измерение длины кабеля от распределительного щита в доме до РУ (распределительного устройство) на здании к которому протягивается тросовая конструкция. Это можно сделать обычной рулеткой,

Как заплести трос?

1. Как можно ровнее обрубаем концы троса, а если концы его жил загнуты или неровные, то немного расплетаем каждую прядь и ножницами или кусачками отрезаем дефектные участки. Удобно обрубать концы, положив их на металлический рельс или на кувалду и нанося удары по одному и тому же месту острым краем молотка. Как правило, уже после 10-15 таких ударов концы троса оказываются обрубленными. 2. Не менее чем на полметра от края расплетаем трос на пряди. 3. Определяем необходимый нам диаметр будущей петли и, отмерив это расстояние от края нерасплетенного троса, берем 2 пряди. К диаметру будущей петли нужно прибавить 3-5 см, так как она при плетении обязательно уменьшится в своих размерах. Делаем петлю из выбранных прядей, завернув их. 4. Любой конец нити раскручивается и заводится в переплетенные пряди. Другой нужно обмотать в обратную сторону. Если длина позволяет, то из получившихся трех прядей можно сплести косичку, поочередно вплетая нити. 5. Третья прядь закручивается вокруг косички, затем в нее вплетается петля, и вокруг косы снова делается оборот. Проволоки в процессе плетения пропускаются таким образом, что предыдущая всегда идет навстречу следующей. 6. Затем все концы проволок прячутся внутрь косички, а получившиеся две пряди при помощи отвертки или плоскогубцев прячут внутрь. 7. Получившуюся косу желательно затянуть хомутами в двух или трех местах. Можно применить обычную проволоку, которую плотно обматывают вокруг троса и затем туго стягивают пассатижами. Выступающие концы такого хомута также прячут внутрь косички, чтобы они не мешали.

По окончании работы желательно обособить место проведения операции, например изолирующей лентой. Она поможет скрепить между собой концы стальных проволок и предотвратит в будущем повреждения рук того, кто будет этим тросом пользоваться.

Говоря о том, как заплести трос, следует помнить: для того чтобы получить прочное и надежное соединение, во время свивки необходимо укладывать пряди симметрично и равномерно на них надавливать. Периодический обжим свитых прядей станет дополнительной гарантией того, что вся конструкция получит достаточную прочность.

Технология прокладки кабеля на тросе

Есть ситуации при электрификации, когда нужно провести электричество в отдельно стоящее помещение. При этом прокладывать кабель в траншею нет возможности, из-за сложности рельефа или архитектуры. Поэтому на ряду с такими видами наружной прокладки, как лотки, кабель-каналы, трубы, гофра, крепление к стене, существует такой вид прокладки, как тросовая электропроводка. В этой статье мы рассмотрим технологию монтажа кабеля на тросе своими руками.

Область применения

Согласно главе 2.1 ПУЭ такой способ применим для сетей до 1000 вольт. Чаще всего тросовую проводку применяют в местах, где организация ВЛ не имеет смысла, а достаточно прокинуть кабель, прикрепленный к тросу, и этого хватит для электрификации объекта.

Таким способом проводят сети освещения и электропроводку для розеток в складских помещениях, силовые кабели в производственных цехах, а также между двумя отдельно стоящими зданиями.

Для домашнего мастера данный способ проводки имеет определенный интерес. Все потому что с помощью нехитрой технологии есть возможность электрифицировать хозяйственные постройки на даче. Благодаря тросовой электропроводке можно провести свет от дома в баню, гараж, сарай, беседку и прочие разнесенные на некоторое расстояние по приусадебному участку постройки и осветительные устройства.

Подготовительные работы

Для начала нужно определиться с проводом и его сечением. О том, как рассчитать сечения кабеля, мы рассказывали в соответствующей статье. После этого нужно померить длину с учетом всего маршрута прокладки электропроводки от автомата до щитка распределения. При выборе троса и элементов подвеса нужно учитывать вес провода на данном участке, с трехкратным запасом прочности.

Поскольку в сложных погодных условиях нагрузка на подвесную конструкцию возрастает, может стать причиной обрыва и обесточивания. В основном используют стальной оцинкованный трос диаметром от 4,6 до 6,8 мм.

В тех случаях, когда длина подвеса невелика, а вес такой, что можно пренебречь, вместо тросовой электропроводки можно использовать струнную (натягивается оцинкованная стальная проволока или покрытая лаком горячекатаная проволока от 5 до 10 мм).

Технология монтажа

Сначала нужно закрепить на выбранном участке анкера и элементы крепления тросовой электропроводки. В большинстве своем это стальные пластины стянуты с двух сторон стены шпильками, и приваренными к ним кольцами для подвеса троса. Натяжение крепления делается для усиления и избежания их выпадания, распределения веса нагрузки равномерно по стене, а не в точках крепежа.

Далее нужно закрепить с одной стороны трос специальными петлевыми тросовыми зажимами, с другой стороны максимально натянуть, и винтовыми муфтами добрать до состояния струны.

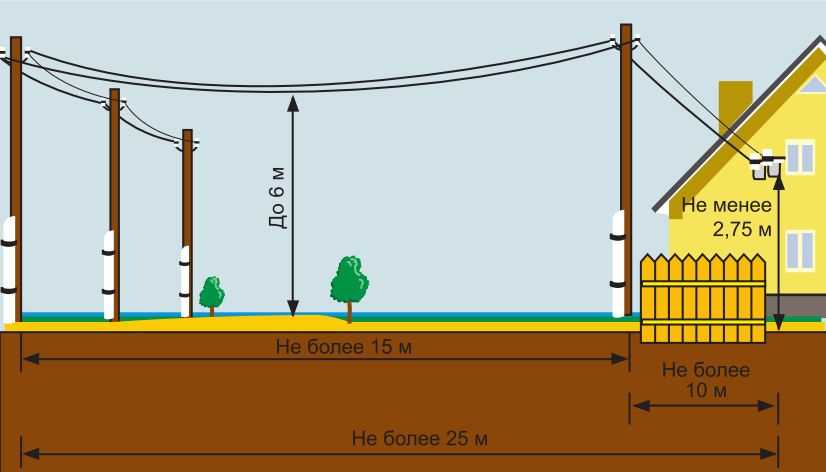

Высота подвеса не должна быть ниже 2,75 метров над пешеходной зоной, и не менее 6 метров над автомобильным проездом. Все нормы воздушной электропроводки, в том числе и расстояние между опорами, указаны на схеме:

После монтажа струны приступают к подвязке кабеля бандажом. Чтобы подвесить тросовую электропроводку на улице, можно использовать пластиковые хомуты, полосы оцинкованного железа, вязальную оцинкованную проволоку. Расстояние между бандажом 50-80 см.

Подготовительные работы

Для начала, надо точно определиться с типом проводки: открытым или скрытым. В первом случае монтаж электропроводки ведётся снаружи стен и других поверхностей, во втором провода закладываются внутри каналов плит, в пустотах стен, пола, или под штукатуркой. В гараже можно сделать простым открытым типом, а в квартире или даче лучше скрыть, чтобы не портили внешний вид. Скрытая проводка может быть как сменяемой, так и несменяемой. В сменяемой можно будет впоследствии заменять часто кабелей без разрушения стен, пола и закупки отделочных материалов.

Способ прокладки каждый выбирает сам, исходя из эстетических критериев, особенностей строения, и финансовых возможностей. Также можно сделать монтаж тросовых электропроводок, то есть защищенные кабели подвесить на несущий оцинкованный трос.

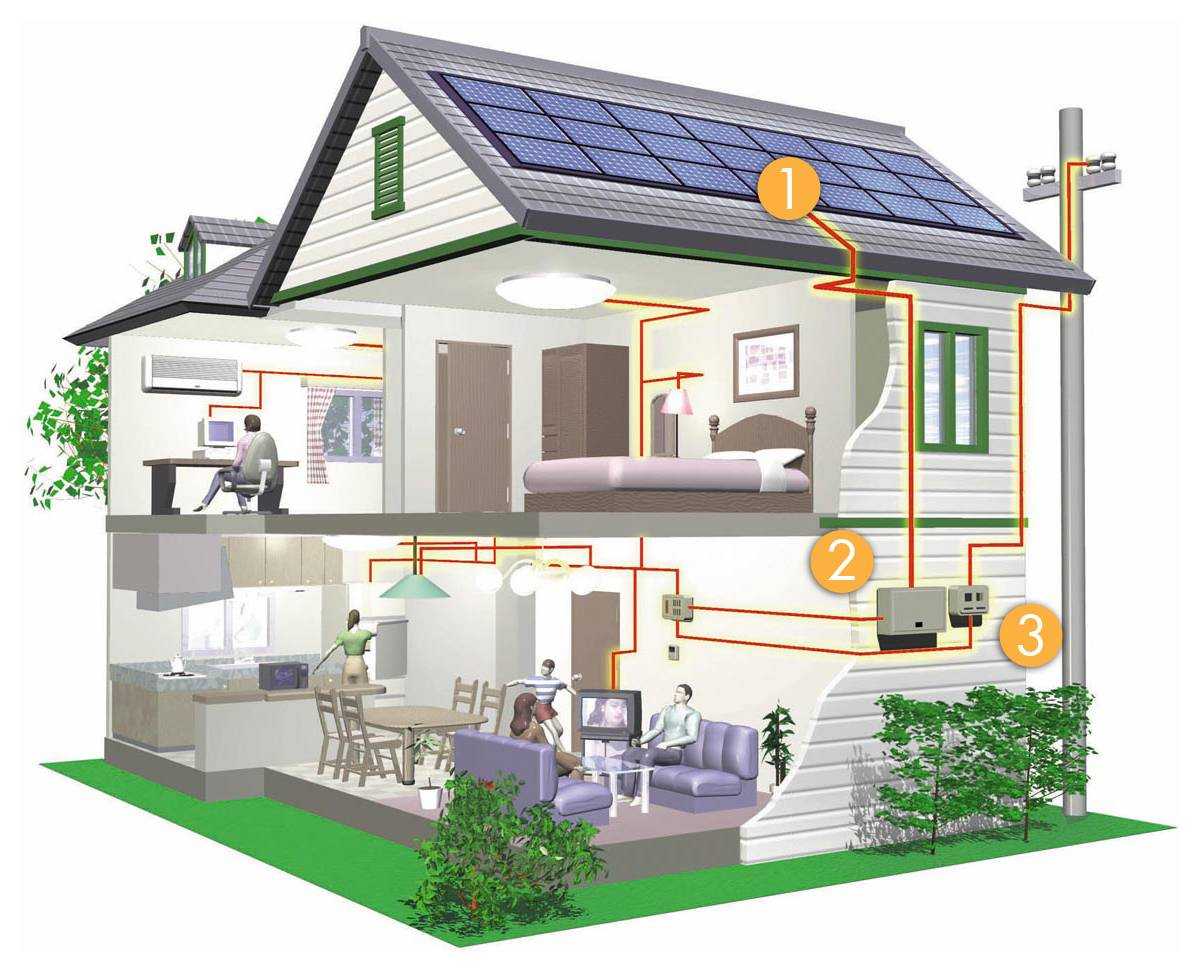

Монтаж электропроводки в любом помещении или здании начинается с различных подготовительных работ: составления схемы будущей электросети, разметки, пробивочных работ. Надо решить еще до монтажа, где питающий кабель будет заходить в здание, продумать расположение электрощита. Рекомендуют ставить его недалеко от дверей, на высоте полтора метра от пола, и обязательно в теплом месте. Позже надо будет составить электрическую и монтажную схемы, а в соответствии с ней провести разметки мест, где у вас будут находиться розетки, светильники, электроприборы.

Монтаж электропроводки своими руками должен проходить со знанием нормативных документов. В электромонтажных работах основными являются СНИП (строительные нормы и правила) и ПУЭ (правила устройства электроустановок). Также важны противопожарные требования и техника безопасности.

Жестче всего правила монтажа электропроводки ПУЭ и СНИП к деревянным дачам. Любые кабели в подобных зданиях должны быть в специальных трубках, из стойких к возгоранию материалов. К кирпичным или бетонным зданиям требования мягче – в них она вполне может встраиваться в детали конструкции

Важно лишь укладывать их вертикально, а также соблюдать минимальное расстояние от потолка – 250 мм. Отделочный слой можно класть поверх кабелей на 15 мм. В любом способе электромонтажа проводки требования ПУЭ и СНИП надо учитывать

К примеру, монтаж проводки вообще нельзя проводить по СНИП, если температура воздуха ниже 15 градусов. Можно также выделить достоинства открытой проводки: легкость монтажа обслуживания, простота замены, экономия в отделочных материалах. Ознакомившись с требованиями ПУЭ и СНИП, можно приступать непосредственно к началу электромонтажных работ

В любом способе электромонтажа проводки требования ПУЭ и СНИП надо учитывать. К примеру, монтаж проводки вообще нельзя проводить по СНИП, если температура воздуха ниже 15 градусов. Можно также выделить достоинства открытой проводки: легкость монтажа обслуживания, простота замены, экономия в отделочных материалах. Ознакомившись с требованиями ПУЭ и СНИП, можно приступать непосредственно к началу электромонтажных работ.

Немного истории

По мнению экспертов, моде на архитектурно-художественную подсветку свойственно повторяться. Хорошим подтверждением этой теории выступает популярность тросовых осветительных систем. Сегодня данный способ все чаще используется при разработке проектов для зданий самого различного назначения, хотя сама идея далеко не новинка.

Так, в эпоху Возрождения осветительные приборы подвешивались на тросах в помещениях, где проводились балы и собрания элиты. В середине прошлого столетия в западных странах тросовая электропроводка стала своеобразным ответом на вхождение в моду жилых помещений с высокими потолками.

В данном случае использование тросов вносило не только новизну и предоставляло возможность зонировать пространство, но и позволяло экономить электроэнергию. Кстати, через определенное время такое решение переняли и советские светодизайнеры.

После того, как люди смогли ощутить экономию от внедрения тросовой технологии, она стала применяться повсеместно: освещение офисов, фасадов.

Регулировка привода ворот Дорхан

Данная фирма-производитель ограждающих конструкций является старейшим в России производителем описываемой категории ворот, поэтому покупатели ее изделий часто оказываются заинтересованы, как можно натянуть трос на воротах дорхан – в частности, тех моделях, которые оснащены электрическим приводом. Проведение такой регулировки – процедура достаточно стандартная и выполняется по сценарию, сходному с подобными процедурами для ворот других марок. Нужно учитывать, что в некоторых моделях Дорхан вместо тросов применяются цепи, однако в остальном механизм действия конструкций идентичен и не отягощен специфическими проблемами. Для регулировки придерживайтесь следующего алгоритма:

Отыскиваете кронштейны, расположенные внизу. Их нужно хорошо укрепить на стенке. Сделать это нужно как можно надежнее, так как от этого зависит то, с какой степенью нагрузки они смогут справиться;
Теперь надо провести крепление секционных шпонок;
Придать барабану нужное положение и зафиксировать, воспользовавшись специальным винтом;
Теперь вальки вертят до того момента, пока не будут окончательно убраны висячие части. Проводят процедуру медленно, следя за кондицией троса и степенью натяжения, чтобы избежать чрезмерности, грозящей разрывом троса;
Крутят пружину два или три оборота, чтобы зафиксировать трос;
Затягивают для максимальной фиксации специальные наконечники на болтах.

Если вы приобрели конструкцию ворот производителя Дорхан, не следует забывать, что эта компания является наиболее крупным в стране изготовителем большого ассортимента комплектующих и запасных частей для производства ворот, и детали, которые вы будете использовать в ремонтных работах, по возможности также должны быть производства этой фирмы. Зафиксировано много случаев, когда использование неподходящих комплектующих причиняло большие проблемы при эксплуатации ворот и способствовало их преждевременному износу.

Как и другие модели ворот, работы этой компании бывают с цельным валом и с разрезным. Для подтяжки троса нужно следовать рекомендациям, описанным в общем случае для данных типов вальков. Для разрезных конструкций подходит и описанный ранее взаимный поворот валиков, расположенных с двух сторон.

Нормы провисания

Рассмотрим нормативы ПУЭ главы 2.4 и 2.5 по отношению к провисанию ВЛ высокого напряжения.

Как видно из таблиц от величины напряжения зависит расстояние от земли до ЛЭП, а также между проводами и другими объектами. Для сетей 380 вольт нормативы провисания согласно параграфу 2.4 ПУЭ такие:

Над пешеходной зоной высота не ниже 3.5 метров, а над проезжей частью это расстояние должно быть на высоте не ниже пяти метров, ответвление ввода допускается делать на высоте 2.5 метра для .
Для линий с неизолированными проводниками высота не ниже трех с половиной метров над пешеходной зоной, и не менее 6 метров над проезжей частью дороги, ответвление допускается производить не ниже 2.75 метра.
При прохождении СИП возле зданий, расстояние от кабеля до балкона составляет не менее одного метра и не менее двадцати сантиметров от провода до глухой стены.
В случае с неизолированными проводниками расстояние от окон, террас и балконов составляет не менее полутора метров и не меньше одного метра вдоль глухой стены.
Располагать ВЛ с неизолированными проводниками над строениями категорически запрещено из соображения безопасности.

Успех работы и правильная эксплуатация талрепа

Силы, которые воздействуют на механизм данного инструмента, не должны вызывать деформации во время нагрузки. Если же это произошло, то натяжение необходимо уменьшить, а части, которые подверглись деформации, надо заменить. Если есть шанс ударной нагрузки или критического режима, то прежде, чем приступить к выполнению работ, необходимо четко выбрать изделие, которым предстоит пользоваться. Допускаемая нагрузка позволительна только по линии оси. Перегрузок быть не должно.

Изделия также не рассчитаны на то, чтобы выдерживать боковые нагрузки. Используемый натяжитель всегда до и после работ необходимо проверять на соответствие нормам безопасности, иначе могут быть недопустимые критические деформации. Если правильно рассчитывать замеры и соблюдать все мельчайшие детали, а также проводить профилактические работы и осмотр состояния инструмента, то он прослужит максимально долгий срок, и вероятность его поломки или деформации сведется к минимуму.

Прежде чем приступить к работам, рекомендуется инструмент промывать бензином, при возможности полировать на войлочном кругу, наносить смазку и прогонять вхолостую. Лучшие смазки в этом случае – с присадкой графита или бисульфата молибдена. Во время работ их рекомендуется проворачивать (достаточно будет двух-трех раз). Если же работа проводится в сложных климатических условиях, где повышена влажность, то не лишним будет проливание пресной воды на механизмы, что позволит смыть соленую воду. Именно эти простые правила лишат пользователя множества проблем, в частности, мучительного раскручивания «залипшего» намертво талрепа.

Таким образом, благодаря универсальному инструменту, вы можете делать как простые работы (натяжение струн, гардин), так и сложные (натяжение канатов или же перенос увесистых грузов без использования дополнительных приспособлений). Также, используя данный механизм, можно добиться лучшего показателя по вертикали, когда будете устанавливать антенну или мачту.

Возможные типовые проявления перекоса секционных ворот с ручным цепным приводом или двигателем:

подъемные ворота перестали подниматься или опускаться;
происходит перекос на одну из сторон;
подъем осуществляется не до конца;
спуск полотна осуществляется не до конца.

Проверяем тросы

Проверка и регулировка тросов является первоочередной задачей при работе с секционной конструкцией, ведь даже малая степень провисания запускает процесс деформации направляющих и самих ворот. Производить проверку нужно регулярно и при обнаружении отклонений приступать к регулировочным работам.

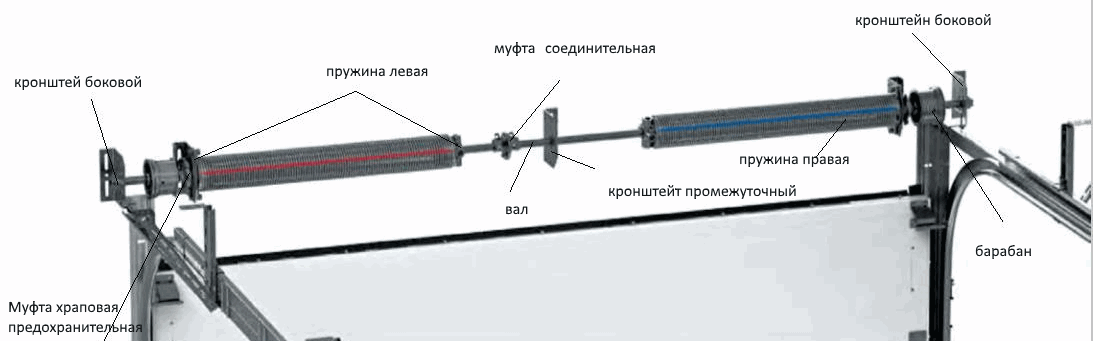

Пружина натяжения секционной конструкции

На что же нужно обратить внимание при оценке состояния тросов? Эти элементы должны быть равномерно зафиксированы и не должны слетать, обрываться или менять положение. Если обнаружены те или иные отклонения, их обычно можно исправить своими руками

Делают это следующим способом:

Поставить шпонки на кронштейнах, расположенных в нижней части. Крепко зафиксировать барабан и винтовой регулятор;
Затем надо менять положение регулировочного вала до достижения достаточного натяжения троса. Обычно для такой цели требуется сделать два полных оборота вала. По окончании этого действия проводится крепление болтов, расположенных на натяжных элементах-наконечниках, чтобы добиться достаточной фиксации пружинного элемента. Как правило, для ликвидации провисания описанных действий бывает достаточно.

Если этих мер оказалось мало, допустимо одновременное изменение положения валов, расположенных с двух сторон. В таком случае валы распускаются и затем крутить начинают тот из них, который показывает более слабый результат. Во время кручения первого вала необходимо отслеживать, чтобы второй находился в покое. Затем валы крутят одновременно и укрепляют в нужном положении.

Механизм с участием троса

При самостоятельной настройке важно его правильно натягивать, чтобы обеспечить безопасность

Заплетаем кевларовый трос.

Петля для крюка. Процедура заплетания синтетического троса, он же так называемый «кевлар» казалась мне чрезвычайно простой, чтобы описывать. Тем не менее вопросы возникают: как сделать петлю, как стростить оборванный трос. Отчего собственно возник вопрос в заплетании? Почему не связать трос узлом? Любой канат, будь то стальной или синтетический, плетеный или крученый в месте узла теряет до 50% прочности. Кроме того, узел невозможно развязать и тем более намотать на барабан лебёдки.

рис 1.

Прежде чем начать какие-либо действия с «синтетикой» необходимо её отрезать и заделать конец. В месте, где предполагается делать разрез, плотно наматываем скотч или изоленту. Острым ножом, орудуя как пилкой перерезаем по середине намотанного скотча, так чтобы при разрезании оба хвоста остались заделанными (рис. 1) Для упрощения дальнейших работ конец можно дополнительно обмотать скотчем в пол перекрытия, а висящий край скрутить и оплавить. Получается стрела. В отличии от стального троса «синтетику» можно заплетать не распуская пряди. «Синтетика», как правило, имеет 12-ти прядное плетение «колодцем». При движении противоположном натягиванию трос превращается в оплётку. Теория проста – при натяжении троса находящийся внутри конец будет зажиматься усилием пропорциональным натяжению троса. Воспользуемся этим. Перед началом заделки троса можем продеть его в замкнутый крюк или в петлю корозащитной стропы. Использовать замкнутый, то есть несъёмный крюк на кевларе я не рекомендую. В отличии от разъёмного крюка, замыкающегося цилиндрическим пальцем, литой крюк имеет неровности в петле, которые будут перетирать трос. Использование коуша я то же не рекомендую, так как он вместо предохранения троса под нагрузкой может согнуться и острыми краями его повредить. Если коуш и не повредит трос, то скорее всего вывалится при первом же лебежении. В месте изгиба (крепления крюка) трос рвётся и изнашивается редко, быстрее он порвётся где-то в другом месте.

рис 2.	рис 3.
рис 4.	рис 5.

Не менее чем в 40 см. от конца просовываем острый конец внутрь троса между прядей (рис. 2,3). Вытаскиваем кончик троса так же между прядей в 10-15 сантиметрах (рис.4). Теперь протягиваем весь лишний хвост и формируем нужного размера петлю. Оптимально сделать петлю диаметром 3-5 см. Для увеличения трения, чтобы обеспечить максимальную прочность заделки проденем конец сквозь трос. Продеть надо трос именно через центр, так чтобы по бокам осталось по шесть прядей (рис. 6).

рис 6.	рис 7.
рис 8.	рис 9.

Теперь снова проденем конец в сердцевину троса (рис. 7,8). Если конец достаточно длинный то за один раз продеть его полностью не получится. Можно делать выходы каждые 10-15 сантиметров и повторять операцию. После того как хвостик окажется полностью внутри троса можно трос натянуть. Полученный результат рис. 9.

Как закрепить трос на барабане.

Наиболее просто это сделать на лебёдке Come Up 9000. Закрепляемый конец необходимо плотно замотать изолентой и как стальной затянуть фиксирующим винтом. В механических лебёдках вообще не требуется ничего изобретать – трос крепится так же как и стальной, в специальные зажимы. А для лебёдок Warn необходимо использовать электрическую клемму. Трос как электропровод заклёпывается внутрь клеммы и крепится за ушко к стандартному креплению на барабане. Для закрепления троса нужно использовать винт со сферической шляпкой, это предотвратит его выдавливание тросом при нагрузке и порчу троса об острые грани обычного винта.

Как срастить оборванный синтетический трос.

рис 10.

рис 11.

рис 12.

Отступаем от концов 30-50 сантиметров и просовываем сперва первый трос во второй (рис. 10), потом второй в первый (рис. 11). Достаточно сделать по два-три стежка (рис. 12) и свободные концы заправить как и в случае с заплетанием петли, внутрь троса (рис. 13). Полученный «узел» имеет прочность троса (рис. 14).

рис 13.

рис 14.

Андрей Форосенко Ноябрь 2006. Статья взята с сайта «4х4 Туризм»

Монтаж

Основные элементы короба

В случае с кабельным каналом всё проще простого – крепится сам канал, после в него укладываются провода и все закрепляется крышкой (всем известный пластиковый короб, который имеется в продаже). Главное, при его креплении пользоваться уровнем или рулеткой, отмеряя от пола или потолка до короба равные расстояния – но при условии, что уровень этих поверхностей является одинаковым на всей площади, иначе канал будет лежать криво.

Если ставится гофра или труба, то провод в неё не укладывается, а протягивается при помощи уже лежащей там протяжки. Длина гофры отмеряется по длине провода внатяжку. Вначале следует аккуратно разрезать гофру, потом подтянуть и, держа в руках проволоку, не спеша перекусить её так, чтобы в руках остались оба конца. Ненужная часть протяжки загибается за бухту, а с помощью второй протягиваем кабель, привязав его к ней. Чтобы проволока или острые края кабеля не упирались в стенки гофры, их можно, если позволяет сечение, загнуть назад. Собранная конструкция, отмерянная заранее, крепится на стены.

Цепные рэтчеты – конструкция и применение

Приведенный в качестве примера на фото талреп называется цепным рэтчетом. Он отличается высокой прочностью и надежностью.

Сферы применения и основное назначение

Предназначен такой натяжитель в первую очередь для систем крепления на тралах, а также для такелажа при перевозках грузов в лесозаготовительной промышленности. Цепной талреп необходим для качественного натяжения цепей, используемых при обвязке крупногабаритных грузов.

Цепная стяжка в большинстве такелажных инструкций рекомендована к применению при транспортировании особо тяжелых грузов (труб больших диаметров, бревен), а также особенной спецтехники (деталей турбин, большемерных негабаритных станков, к примеру, оборудования для обкатки колесных пар железнодорожных составов, или для вытачивания большемерных деталей) на тралах.

Такие такелажные приспособления отличаются своей эргономичностью – их устройство допускает операцию натяжения одной рукой, чтобы второй спокойно придерживать цепь в процессе ее выполнения.

Рэтчет цепной

Особенности конструкции и эксплуатации цепных рэтчетов

Рэтчеты цепные с использованием храпового механизма изготавливаются чаще с крюками, но применяются и модели с проушинами на концах. В стандартном исполнении цепного талрепа используются крюки, подходящие исключительно под цепи определенного калибра (диаметра).

Устройство создано под параметры воздействия исключительно осевого линейного усилия, поэтому категорически противопоказаны боковые нагрузки. Их никогда не используют для подъема грузов. Комплект стяжки цепной в стандартном исполнении включает в себя:

цепь с крюками на концах (3-5 м);
цепной талреп.

Крепление ширмы

Каждый рэтчет, по результатам лабораторных испытаний, обязательно сертифицируется, так как является источником потенциальной угрозы для травм работников, порчи имущества, создания нештатных ситуаций. Выбирая приспособления этого типа, всегда учитывайте мощность нагрузки в соотношении с калибром применяемой цепи!
