Штатный электрический датчик

На двигателях, КамАЗ 740.31.240, транспорте КамАЗ-43118, 43114 и др., как штатный измерительный прибор давления смазки используют изделие ММ370. Этот контрольный механизм производится в городе Владимир. Визуально, устройство представляет собой цилиндр с резьбовым соединением в нижней части. Резьба соединяет деталь с рабочей зоной системы смазки. Верхняя часть используется для подключения проводов.

Измеритель напора смазки автомобиля КамАЗ ММ-370:

Технические характеристики электрического устройства ММ-370

Показатель Значение
Длина, мм. 70
Цилиндр, сечение, мм. 40
Резьбовое соединение М14 на 1,5
Шестигранник, мм 19
Промежуток давлений, кгс/см 2 0-10
Сопротивление, Ом 159-173

Проверка и ремонт

Реле

Втягивающее реле стартера, имеет простую схему. Если подать на корпус минус, а на клемму обмотки плюс, то оно должно сработать. Свидетельством тому будет громкий щелчок. При этом бендикс стартера, должен переместиться вперед. Но это еще не все, омметр, подключенный к контактам втягивающего стартера, покажет, что они замкнулись.

Если одно из условий не выполнилось, можно считать что повезло. Устранение неисправности, в этом случае, сводится к выкручиванию трех винтов. Это позволит снять неисправное втягивающее реле стартера и установить новое. Несмотря на то что двигатель автомобиля теперь заводится, разборку нужно продолжить — ремонт стартеров предполагает полную проверку всех узлов.

Щетки

Для начала необходимо вооружиться отверткой и снять заднюю крышку, что даст возможность заменить щетки стартера. Сделать это специалисты рекомендуют в любом случае, не зависимо от их состояния. Иначе снятие стартера через некоторое время придется повторить. Этот аргумент, как правило, отбивает желание экономить у самого последнего скряги.

Щетки стартера находятся в задней части электродвигателя. Схема их подключения выполнена таким образом, что выход из строя одной, вызывает отказ всего устройства. Чтобы снять щетки стартера нужно открутить их клеммы и освободить от прижимающих сверху пружин. Это даст возможность вытащить угольные элементы.

  • Щетки стартера

  • Щеточный узел

Статор

На следующем этапе оценивается состояние статора. Омметром нужно проверь его на пробой. Показания прибора должны быть не менее 10 кОм. В противном случае его необходимо заменить новым.

Здесь сразу нужно отметить следующее: в последнее время все чаще встречается так называемый редукторный стартер. Он обладает рядом несомненных преимуществ. По сравнению с классическим, имеет гораздо меньшие размеры и большую пусковую скорость, благодаря чему автомобиль легче заводится.

Особенностью его конструкции являются постоянные магниты, вместо обмоток статора. Сама по себе эта схема достаточно надежна, но временами хромает качество изготовления. Иногда магниты отрываются, и произвести ремонт стартера своими руками, в этом случае невозможно. Более того, последствия настолько катастрофические, что за их устранение возьмутся не в каждом сервисе. Чаще всего проблему решает новый редукторный стартер.

Ротор

Чтобы добраться до якоря (ротора) нужно продолжить разборку. Для этого раскручиваются шпильки, которые стягивают две половины электродвигателя. Теперь можно разобрать устройство полностью, предварительно сняв стопорное кольцо и шайбу на оси.

Необходимо внимательно осмотреть ротор. Он и втягивающее стартера – наиболее частые причины того, что двигатель не заводится

В первую очередь следует обратить внимание на обмотки. Если на них есть следы гари и копоти — якорь надо менять

Ремонт стартеров, конечно, предусматривает перемотку, но не в гаражных условиях.

Особое внимание необходимо уделить коллектору. На нем допускается небольшой налет, но когда он чрезмерный, двигатель не заводится из-за медленного вращения коленвала

Очистка коллектора с помощью наждачной бумаги устранит недостаток.

Ремонт стартера своими руками продолжается осмотром механической части

Важно сделать это как можно качественней. Любая пропущенная неисправность может стать причиной серьезной поломки

Поэтому втулки стартера, если необходимо, меняются на новые.

Особое внимание уделяется муфте свободного хода. Бендикс стартера должен легко вращаться в одном направлении, а в другом — стопориться

Шестерня не должна иметь выработки и зазубрин.

  • Ротор стартера
  • Бендикс

Механические неисправности

Механические неисправности указывают на то, что стартер работает, но двигатель не запускается, потому что коленчатый вал не проворачивается.

Детали для проверки: рычаг обгонной муфты, кольцо муфты, буферная пружина, кольцо маховика.

Одна из причин, по которой стартер не проворачивает коленчатый вал

При работающем стартере двигатель может не запуститься, если:

Сцепление пробуксовывает, рычаг выключения сцепления поврежден или соскочил с оси, ведущее кольцо сцепления изношено или пружина отбойника не справляется со своей задачей. Если при запуске раздается скрежещущий шум, эти симптомы могут указывать на износ зубьев маховика. В этом случае проверьте регулировку шага шестерни и состояние буферной пружины.

Если это не типичный шум стартера, стоит осмотреть стартер снизу, так как это может быть одна из следующих неисправностей:

  • Изношены втулки подшипников и шарниры вала якоря;
  • Крепежные болты стартера ослаблены;
  • зубы повреждены;
  • Внутренняя часть крепления полюса стартера ослабла, в результате чего якорь начинает задевать его.

Но помимо того, что проблемы со стартером могут возникнуть на этапе запуска, они случаются и после запуска стартера. Обычно это происходит, когда стартер не отключается, но продолжает вращаться. И виновником такой проблемы со стартером может быть:

  1. Заедание приводного рычага или привода на валу якоря.
  2. Заклинило тяговое реле.
  3. Контакты в тяговом реле заклинило.
  4. Износилась возвратная пружина замка зажигания или пружина муфты свободного хода.

В этом случае быстро отсоедините клемму стартера или клемму реле стартера и начните поиск причины неисправности стартера.

А если вы еще не столкнулись с вышеперечисленными неисправностями, но стартер продолжает вести себя ненормально при запуске двигателя, то присмотритесь к симптомам, предвещающим скорую поломку:

Неисправность двигателя стартера в щеточном узле

Двигатель стартера запускается только после нескольких попыток нажать на клавишу. Этот симптом указывает на подгоревшие контакты во втягивающем устройстве;

После запуска двигатель стартера замедляется с задержкой. Изношены зубья шестерни бендикса или кольца маховика;

Двигатель стартера с трудом запускается, даже если аккумулятор заряжен. Такая активация, скорее всего, означает, что щетки изношены или износился подшипник.

Срок службы стартера составляет около 70-200 тыс. км, и для того, чтобы он долго служил в нашем автомобиле, необходимо периодически проводить профилактическое обслуживание.

Для того чтобы наиболее правильно произвести контрольный пуск и последующий ремонт, рекомендуется изучить технические характеристики модели. Основными из них являются: напряжение и номинальная мощность, потребляемый ток и присутствующий крутящий момент, а также частота вращения вала.

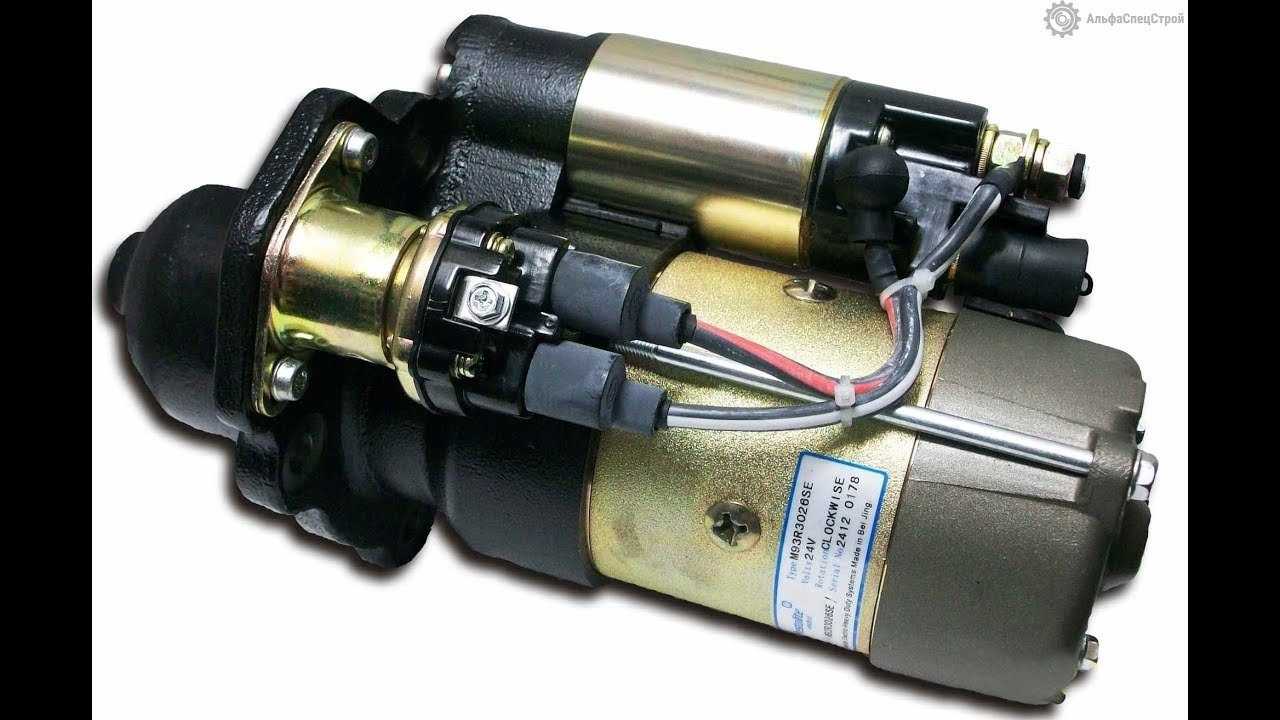

Сборка стартера КАМАЗ СТ142 и его испытание

Блок предохранителей

Фото — схема

Общее обозначение

ряд F2

1 Резерв
2 Ближний свет правый, корректор
3 Ближний свет левый
4 Задний противотуманный фонарь
5 Дальний свет правый, контрольная лампа дальнего света
6 Дальний свет левый
7 Резерв
8 Габарит правый, подсветка приборов
9 Габарит левый
10 Противотуманные фары
11 Центральный переключатель света, прожектор
12 Маяки
13 Спальное место, подкапотная лампа, фонари автопоезда

ряд F3

1 Блокировка колес, радиоприёмник
2 Сигнализатор утечки газа (на газовых автомобилях)
3 Коробка отбора мощности, дневные ходовые огни, лебедка
4 Электромагнитная муфта охлаждения двигателя, фонари заднего хода
5 Обмотка реле выключателя массы
6 Зуммер (звуковой сигнал), обмотка реле сигналов торможения
7 Обмотка возбуждения генератора, подкачка шин
8 Плафоны, подсветка вещевого ящика, питание комбинации приборов
9 Розетка светильника подвесного, электродвигатели отопителя
10 Звуковые сигналы, «+» розетки прицепа, сигналы торможения
11 Вентилятор обдува водителя
12 Резерв
13 Обогрев зеркал, подогрев сидений

ряд F4

1 Резерв
2 Электронный спидометр, электронный тахометр
3 АБС тягача
4 АБС прицепа
5 Приборы, электронный спидометр, электронный тахометр
6 АБС тягача, реле (клапан) моторного тормоза
7 АБС прицепа
8 Датчик уровня газа (на газовых автомобилях)
9 Питание стеклоочистителя
10 Питание блока системы управления двигателем
11 Электро факельное устройство
12 Резерв
13 Резерв

ряд F6 (для двигателей КАМАЗ)

1 Блок управления двигателем
2 Блок управления двигателем
3 Разъем диагностики
Реле торможения
4 Контрольные лампы
5 Контрольные лампы
6 Блок управления пневмо подвеской
7 Насос мочевины
8 Насос мочевины
Датчик NOх
9 Резерв
10 Резерв
11 Блок управления АКПП
12 Сигнал торможения ретардером
13 Блок управления АКПП

ряд F6 (для двигателей CUMMINS)

1 Блок управления двигателем
2 Блок управления двигателем
3 Разъем диагностики
4 Резерв
5 Блок управления пневмо подвеской
6 Блок управления пневмо подвеской
7 Насос дозирующий
8 Реле линий подогрева мочевины
Насос дозирующий
9 Резерв
10 Датчик NOх
11 Блок управления АКПП
12 АКПП, сигнал торможения ретардером
13 Блок управления АКПП

Функционал

Существует реле двух видов. Первое непосредственно включает стартер, запуская работу основного механизма. Находится внутри двигателя. Второе, собственно, втягивающее, располагается на самом стартере, выполняя более развернутый функционал.

  • Электрический ток между электромагнитом и моторчиком стартера необходимо правильно перераспределять. Нарушение работы втягивающей функции приводит к дисбалансу, нарушая систему запуска.
  • Стартер имеет несколько основных узлов, отвечающих за запуск мотора. Реле помогает грамотно синхронизировать работу между важными отсеками запускного механизма.
  • Простой механический момент: зубцы маховика зацепляются за шестерни бендикса. Бендикс — деталь, передающая крутящий момент, регулирующая высокие обороты двигателя. При первоначальном запуске двигатель всегда начинает работать на повышенных оборотах. Работать в таком режиме постоянно ДВС нельзя, поэтому обороты постепенно сбрасываются, становясь холостыми.
  • После запуска мотора шестерни необходимо вернуть в первоначальное состояние, так как механизм отработал свой функционал до следующего запуска.

Иными словами, обобщая вышесказанное, можно резюмировать работу втягивающего реле следующим образом: рабочий процесс шестерен нужно синхронизировать, бендикс после отработки убирается от маховика. Иногда его называют просто тяговым. Тяговая сила самая важная в современных автомобилях, поэтому детали, работающие на создание тяги, будут играть первостепенную роль.

Внутреннее устройство

Являясь самостоятельной жизненно важной деталью, уровень работы компонента будет проверяться на очередном этапе технического обслуживания. Проведение диагностики электрики — важный этап общей диагностики автомобиля

Иногда из-за маленького незначительного узла ломается целый большой механизм, парализуя работу тягача. Кроме того, грузовики обычно работают напряженнее легковых автомобилей, поэтому особенно важно раннее выявление возможных поломок.

Деталь имеет электромагнитную основу, втягивающую, удерживающую обмотки, схему включения стартера, сердечник возвратной пружины. Внешне деталь напоминает гильзу, глухую с одной стороны. Вторая сторона сопрягается с вилкой, толкающей носовую часть будто рычагом. Вилка фиксируется на центральной части оси, где перемещает бендикс, после чего срабатывает электромагнит. Ввиду такого замысловатого строения, рассмотрим процесс завода Камаза чуть более детально.

  • Поворачиваем ключ зажигания. Стоит отметить, что в теплое время года зажигание лучше «схватывается» именно благодаря наиболее благоприятной для создания электромагнитного поля температуре.
  • Магнитное поле быстро набирает обороты, толкая якорь. Якорь стартера служит проводником между элементами крепления и муфтой, представляя собой ось из легированной стали, имеет пазы, укладывающие обмотки якоря. Якорь постепенно сжимает возвратную пружину.
  • Конец вилки продвигается к маховику. Выталкивая шестерню, двигая бендикс, зацепляет зубчатый венец маховика. Маховик с бендиксом ломаются очень редко, детали очень прочные, помимо прочего их взаимодействие происходит достаточно плавно, увеличивая временной ресурс работы.
  • После завершения процесса зацепления контакты замыкаются, интегрируя работу схемы втягивающего реле.
  • Втягивающая обмотка очень мощная, может преодолеть сопротивление возвратной пружины, поэтому после запуска она отключается, фиксируя плотно якорь.
  • После выключения зажигания происходит обратный процесс: запчасти между собой размыкаются, отключается ток, якорь стартера занимает исходное положение, бендикс выходит из связки сцепления маховика.

Втягивающее реле — надежная деталь, служащая очень долго. Зачастую грузовик проходит множество циклов перед глобальным техническим обслуживанием, чтобы возникли непредвиденные проблемы с данным узлом стартера. Наиболее вероятен выход из строя любых других запчастей, имеющих более резкое механическое взаимодействие. Конструкция электромагнитных деталей Камаза устроена очень надежно.

Смазка стартера

Бендикс в момент вхождения в зацепления с шестерней маховика испытывает большие поперечные нагрузки. Происходит постепенное смещение вала, износ втулок привода, увеличение зазора между зубьями бендикса и венчика. Возникает потребность смазки втулок, вала стартера с тем, чтобы облегчить перемещение обгонной муфты.

Смазка элементов стартера

Смазывается втулка привода, вал, якорь реле. Если стартер оснащён редуктором, то маслом покрываются его шестерни. Процедуру смазки можно выполнить руками водителя.

Чем смазывать (выбор)?

Бендикс стартера с другого ракурса. Следов износа практически не видно.

Связано с областью применения и характеристиками смазочного материала. Смазка должна не терять свойство вязкости при минусовых температурах, не коксоваться в жаркую погоду. То есть подбираются морозостойкие смазки, к которым относятся:

  1. Моторное синтетическое. Сохраняет свойства вязкости при низких температурах с длительным сроком удержания масляного покрытия на движущихся, вращающихся сочленениях.
  2. Смазка ШРУС. Используется в шарнирах равных угловых скоростей автомобилей высокой проходимости (4х4), (6х6). Свойства масла сохраняются в условиях −30+90°C. Это пластичное, минеральное вещество, смешанное с литиевым мылом, присадками. Можно применять при −40+120 °C. Например, ШРУС отличается от ЦИАТИМ-201, так называемыми, трибологическими свойствами.

    Смазка ШРУС может использоваться для смазки бендикса

    Это означает, что смазка противодействует появлению задира, заусениц на теле трущихся деталей. То есть под чрезмерной нагрузкой, шестерня бендикса сильно прижимаясь к другой подобной детали, выдавливает масляную плёнку. Факт приводит к жёсткой притирке, создавая задиры на металле вплоть до сварки трением. В нашем случае, ШРУС-4 можно заменить ЛИТОЛом-24, имеющим более высокие смазочные свойства.

  3. Кастрол. Выпускается с литиевой составляющей. Температурный диапазон составляет −35+140°C, с относительно низкой величиной вязкости. Включает в состав топливные присадки, трансмиссионные масла, консистентные смазки.

    Смазка литиевой составляющей Castrol

  4. Графитовая. Используется в узлах, работающих в режиме чрезмерных нагрузок в пределах температур−20+70°C. Смазки с температурой остывания−15°C считаются летней, а −20°C зимней. Обладает антифрикционными свойствами, улучшенной притиркой сочленений. Кальциевые добавки в качестве присадки проявляют устойчивость смыванию струй воды.
  5. Смазка для бендикса относится к категории трансмиссионных масел. Кстати, вал стартера и шлицевую часть желательно не смазывать. Дело в том, что они должны пребывать в сухом, чистом состоянии. Поскольку пара метал-латунь предусмотрена для лучшего скольжения, то втулку бендикса и якоря можно без риска покрыть тонким слоем ЦИАТИМ-201.
  6. Литол — это многоцелевая, морозоустойчивая, водостойкая, литиевая смазка. Применяется в трансмиссионных узлах не только транспортных средств.

    Смазка ЛИТОЛ

    Рабочий, температурный диапазон, например, ЦИАТИМ 201 −60+90°C. Применяется в червячных, зубчатых передачах, подшипниках качения, скольжения, узлах трения.

Лучшая смазка для стартера

Попытаемся систематизировать информацию, и привести для вас таблицу, где представлена информация о том, какую смазку для планетарного редуктора стартера, а также его вала лучше использовать. Мы не пытаемся навязать свое видение, а лишь представляем сведения, которые нам удалось найти.

Узлы для смазывания Требования к смазкам Примеры смазок
Планетарный редуктор Длительное действие, совместимость с пластмассовыми деталями и эластомерами, устойчивость к высоким механическим нагрузкам, широкий диапазон рабочих температур
  • LIQUI MOLY Thermoflex;
  • RAVENOL Arctic Green Grease AGG2;
  • Molykote AG-650;
  • Molykote-7514;
  • смазка для ШРУС;
  • “Литол 24”.
Вал стартера Обеспечение низкого коэффициента трения, высокая несущая способность, устойчивость к воздействию жидкости и защита от коррозии, широкий температурный диапазон.
  • Molykote 3400A Leedfree;
  • Molykote BR 2 Plus;
  • графитовая смазка;
  • Castrol LMX;
  • “Циатим 201”.
Обгонная муфта Широкий температурный диапазон, совместимость с различными муфтами машин, стойкость к окислению и влажности, защита от коррозии рабочих поверхностей, длительное использование.
  • Molykote 7325;
  • Molykote 33 Medium;
  • Castrol LMX;
  • “Циатим 201”;
  • “Литол 24”.

Наверняка на основе приведенной информации вам будет проще определиться с выбором. Ведь мнений по поводу использования тех или иных смазок на многочисленных форумах уйма. Также существуют расхожие мнения по поводу общей целесообразности смазывания отдельных узлов стартера. Далее вкратце об этом.

Основные симптомы неисправной работы пускового устройства

Для определения возможных неисправностей стартера придется обратить внимание на его поведение, а также издаваемые звуки

  • Так, если тяговое реле срабатывает, но коленчатый вал не проворачивается, начнем с проверки заряда аккумуляторов. Причиной может быть засорение грязью и пылью щеток либо коллектора. При этом само тяговое реле может иметь подгоревшие или окисленные контакты.
  • После запуска двигателя может продолжаться вращение якоря стартера. Это может означать, что сломались пружины реле, которые необходимо заменить новыми. Может произойти приваривание контактного диска к болтам. В данном случае нам понадобится схема проводки КАМАЗ, чтобы зачистить сам диск и болты, либо заменить их. При необходимости может потребоваться замена реле блокировки стартера.
  • Другая ситуация – при попытке запуска наблюдаются характерные щелчки, которые издает тяговое реле. В таком случае необходимо начать с проверки контактных соединений в цепи самого реле и восстановления надежности контактов. В случае необходимости, может понадобиться и замена самого втягивающего.

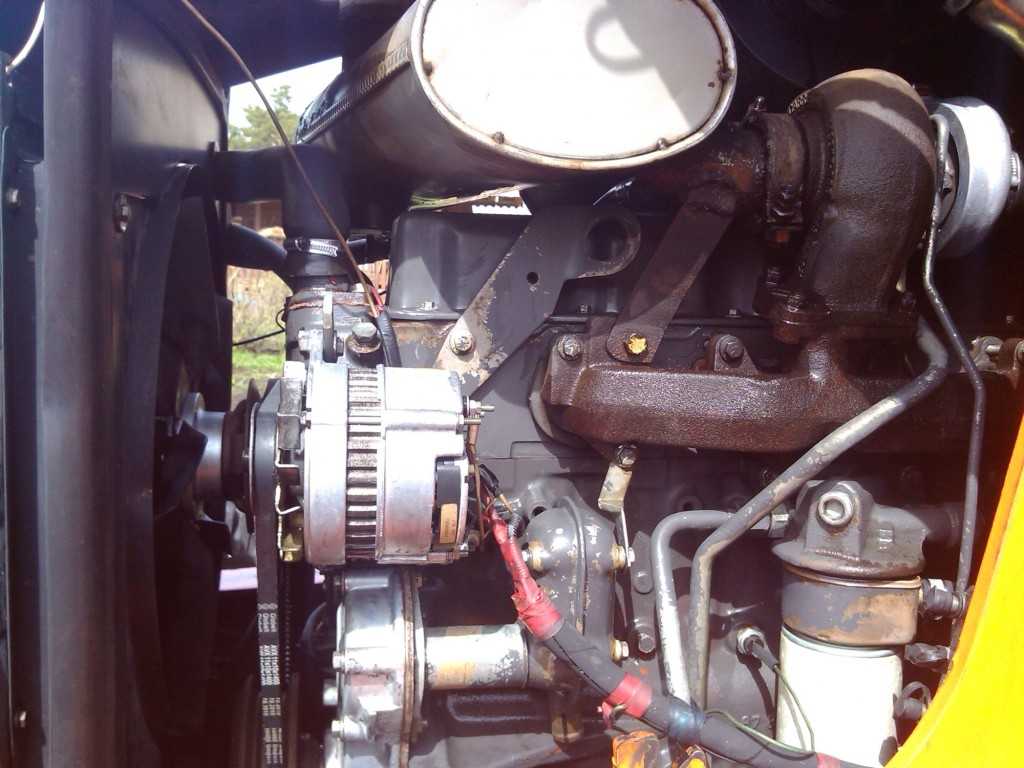

Визуально проверяем состояние контактов и жгутов проводки

Это значит, что дело может быть в неверно отрегулированном моменте замыкания контактов тягового реле. Или же торцы зубьев шестеренки маховика либо привода забились. В таком случае придется или заменять шестерни новыми или попытаться восстановить зубья. Реанимируют их способом наплавки.

Возможна ситуация, когда вращения якоря продолжаются, но коленчатый вал не проворачивается, что означает, что между ними нет взаимодействия. Прежде всего, проверьте правильность регулировки стартера. После этого убедитесь в том, что зубья шестерен привода  и венца маховика находятся в неизношенном состоянии.

Приступаем к демонтажу стартера КАМАЗ

Для того чтобы провести ремонтные работы, нам потребуется специальный стенд, на котором будем разбирать данный блок, и схема электропроводки КАМАЗ.

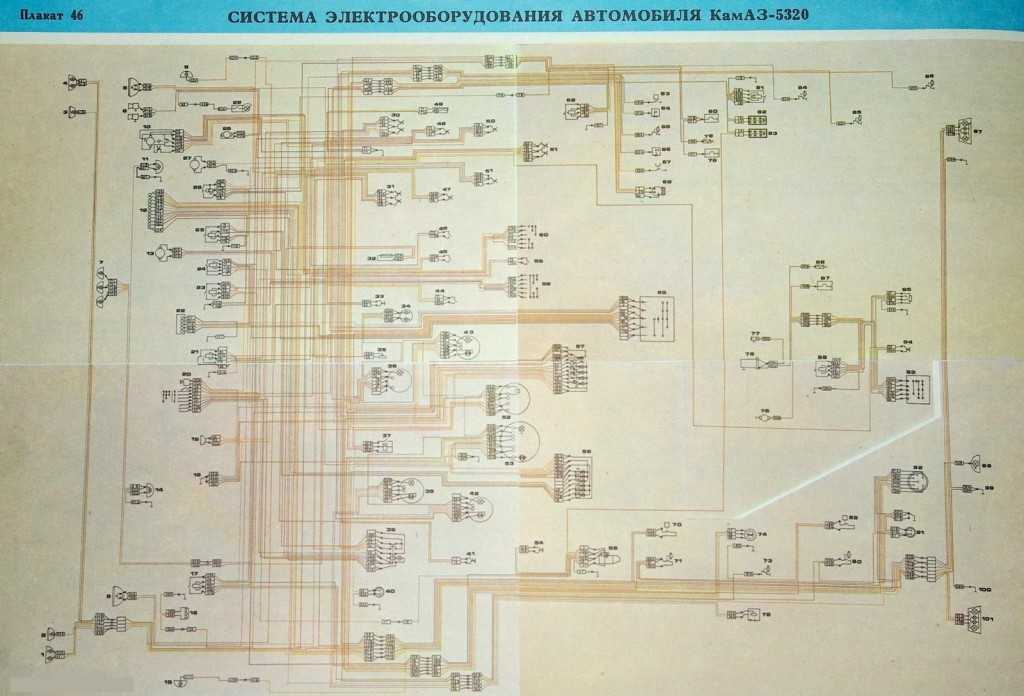

Схема кликабельна — 1600х1088

Демонтаж этого блока начинается с того, что отключаем «массу». Если возникают сложности , прочтите статью проблема с «массой» на нашем сайте.

После этого поднимаем кабину и отсоединяем ту проводку, которая подходит к реле стартера.

Итак, наши действия будут следующими:

  1. откручиваем гайки на корпусе стартера и на крышке реле;
  2. снимаем перемычки, соединяющие обмотку возбудителя и выводной болт тягового реле;
  3. далее необходимо отвинтить гайки, крепящие траверсу, расположенные со стороны коллектора;
  4. откручиваем замковые шайбы;
  5. снимаем крышку со стороны нахождения коллектора после откручивания болтов;
  6. выкручиваем винты, которыми крепятся щетки к траверсе;
  7. можно, наконец, снимать сами щетки;
  8. выкручиваем винт регулировочного фланца и демонтируем ось рычага;
  9. крышка привода закреплена винтом – выкручиваем его;
  10. снимаем реле одновременно с якорем;
  11. отгибаем замковые шайбы и выкручиваем болты;
  12. крышку привода демонтируем одновременно с самим приводом и рычагом;
  13. заканчиваем снятием упорной шайбы, после чего извлекается якорь стартера.

Теперь устройство готово к диагностике либо ремонту, если остальная проводка на КАМАЗе в исправности.

На что нужно обратить внимание

Как проходит проверка разобранного стартера

Разберем основные этапы проверки работоспособности:

Проверяем тяговое реле. Для этого подводим «+» от АКБ непосредственно к тому выводу, который втягивает обмотку реле. Реле будет рабочим, если слышен щелчок и происходит вращение электродвигателя. Если двигатель не вращается, то нужно проверить контрольной лампой, есть ли напряжение на контактном болту. Подобная проверка нужна и гражданским владельцам.

Внутренние элементы пускового устройства

  • Проверка реле блокировки устройства. Его не удастся проверить обычной контрольной лампой, т.к. собирается оно из полупроводниковых приборов. Узнать его работоспособность можно только с помощью специального прибора. Однако выход его из строя не обязательно приведет к проблемам запуска двигателя.
  • Проверяем электромотор стартера. Проверить его исправность необходимо на стенде, в разобранном виде. Данная процедура является наиболее сложной и трудоемкой и занимает около получаса.

https://youtube.com/watch?v=-jc9Cy5qm8g

Как правило, проверка работоспособности этого пускового устройства происходит по таким факторам, как величина используемого тока и частота вращения на холостом ходу. Полученные данные сверяются с теми, которые предусмотрены для данного типа стартера.

История возникновения

Несмотря на то, что в основе нового грузовика лежит платформа модели ЗИЛ 170 (см. подробно о схеме электропроводки ЗИЛ 130 здесь), конструкторы внедрили совершенно новые и достаточно революционные технологии, позволившие получить принципиально новый вид транспортного средства.

Более того, КАМАЗ 5320 оказался очень перспективным для последующих модификаций.

И за годы выпуска на его базе в заводской программе были построены:

  1. Седельный тягач;
  2. Самосвал;
  3. Грузовик с удлиненной бортовой платформой;
  4. Семейство двухосных аналогов.


Заводская инструкция содержит полные параметры автомобиля

Заключение

Итак, мы выяснили, что собой представляет стартер КамАЗа, какие имеет технические характеристики и неисправности. Как видите, это весьма сложный механизм. При возникновении неисправностей (или просто симптомов), требуется произвести срочный ремонт. В противном случае запустить двигатель вам не удастся.

В данной статье речь пойдет о стартере КАМАЗа. Мы расскажем, из каких механизмов и устройств он состоит, как его снимать и ремонтировать. Подробнее остановимся на типичных поломках и неисправностях данного механизма.

Наверное, каждого будущего автомобилиста в детстве, во время первого знакомства с машиной, поражало, как маленькое устройство под названием стартер приводит в действие огромный тяжелый двигатель. Вот стоит неподвижная глыба, дремлет, казалось бы, крепким сном. но стоит провернуть ключ и нажать кнопку, как неведомая сила заставляет КАМАЗ рычать и извергать устрашающие звуки, словно разбуженный во время спячки медведь. Магия — не иначе! Это уже потом мы выросли и узнали, что никакой магии нет, а отвечает за это чудесное превращение стартер. О нём и пойдёт речь в нашей статье.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Мастер Иван Глазунов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
