Функции, возможности и особенности работы системы «старт-стоп»

Как работает система стар-стоп «Bosch»

Работа системы «Start&Stop» происходит следующим образом. При остановке машины перед светофором или в пробке система, на основании сигнала датчика частоты вращения коленчатого вала, выключает двигатель. Питание потребителей электрического тока (кондиционера, аудиосистемы и др.) производится от аккумуляторной батареи. При нажатии педали сцепления (отпускании педали тормоза на автомобиле с автоматической коробкой передач) система активирует стартер и запускает двигатель. Такой цикл остановки и запуска двигателя повторяется необходимое число раз.

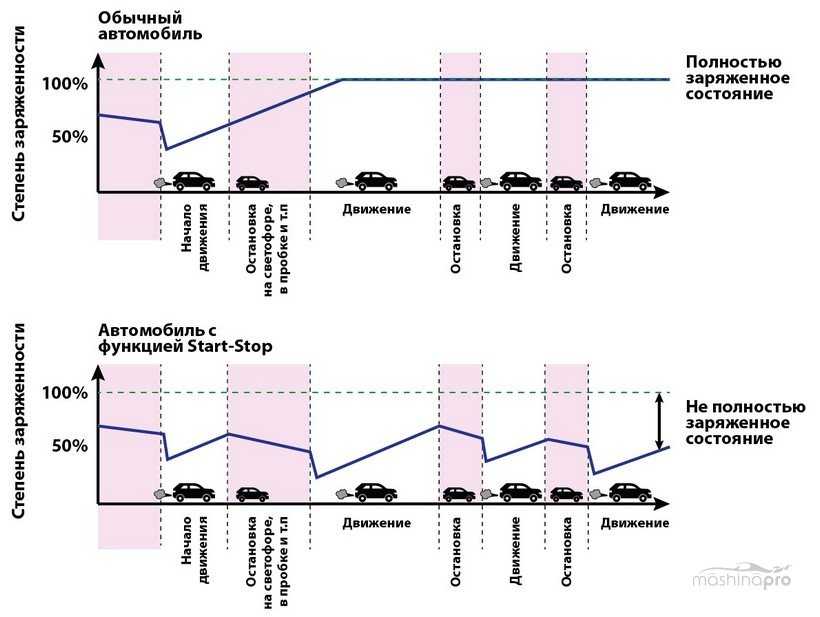

Беспокойство многих водителей связано с тем, что используя систему стар-стоп они останутся с разряженной батареей (например, в сильный мороз). Однако эти опасения безосновательны, так как, если величина заряда аккумуляторной батареи опускается ниже заданной величины, то система на основании сигнала соответствующего датчика выключается. Включение функции старт-стоп происходит только после того, как аккумуляторная батарея будет заряжена. Также функцию «Start&Stop» можно принудительно отключить специальной кнопкой на приборной панели.

Работа системы Start-Stop на практике

Система не должна запускаться-отключаться, когда автомобиль не достиг минимальной скорости (около 10-20 км/ч), аккумулятор слишком разряжен, кондиционер работает в режиме сушки окон, водитель не закрыл дверь или не пристегнул ремни безопасности, а также при включенном дизеле. Процесс регенерации фильтра DPF. Двигатель снова включается нажатием на педаль, но в некоторых ситуациях система может запустить его автоматически.

Это происходит, когда:

• уровень заряда батареи упадет до минимального уровня;
• автомобиль стоит слишком долго с выключенным двигателем (около 3 минут);
• водитель неоднократно нажимал на педаль тормоза (в системе наблюдалось падение давления) или перемещал колеса;
• температура повысилась выше предполагаемого уровня в кондиционере;
• машина автоматически катится по склону.

В некоторых ситуациях система может дать команду водителю запустить двигатель с помощью ключа. Это происходит, когда водитель снимает ремень безопасности, оставляет дверь открытой или поднимает капот.

Система Start-Stop обеспечивает наибольшую экономию при движении в пробке. Частый запуск и остановка со временем негативно влияют на состояние детали двигателя.

Система «Старт Стоп»: плюсы и минусы

Кнопки «Старт Стоп» совершенствуются, но у них остаются трудно устранимые недостатки. Поэтому часть автолюбителей считает кнопки бесполезным дополнением, полагая, что их минусы совершенно перечеркивают преимущества. Сначала о преимуществах.

Что ни говори, но «старт-стоп» действительно помогает снизить расход горючего. Экономия может составлять 10%. Это настоящий «must-have» для тех, кто практикует постоянную езду в пределах города с его пробками и светофорами.

Не нужно забывать и про экологическую составляющую. Когда мотор работает, образуется много вредных веществ, которые выбрасываются в атмосферу — использование «Старт-Стоп» снижает объём выбросов.

Во время простоя в пробке двигатель работать не будет. Поэтому не будет и шума от него. Снижаются нагрузки на детали мотора и на коленчатый вал.

А теперь о минусах. Главный — увеличение нагрузки на аккумулятор и стартер, что может привести к их поломке. Чтобы завести автомобиль, сначала нужно надавить на тормоз, а некоторые автолюбители забывают это сделать.

Если нужно установить сигнализацию на автомобиль с кнопкой, приготовьтесь к тому, что установка будет дорогой. При наличии кнопки придется ставить усиленный стартер, а стоит он недешево. Настоящая экономия топлива будет обеспечена только при езде от одного светофора к другому — «Старт Стоп» теряет свою эффективность, когда приходится двигаться рывками в больших пробках. В этом случае стартер срабатывает часто, что приводит к снижению заряда аккумулятора. Для восполнения требуется время, а его всегда не хватает. Из-за этого происходит автоматическое отключение системы.

Разработчики постоянно совершенствуют Stop &
Start — надеемся, что в ближайшем будущем её минусы будут сведены к минимуму. Число
моделей автомобилей с такой системой множится в арифметической прогрессии.

Особенности систем различных производителей

BMW

BMW начала использовать систему Stop-Start в собственных моделях-сериях и в линейке автомобилей MINI в 2008 году в рамках общей кампании по повышению экономичности своих автомобилей «Efficient Dynamics». Вместо того чтобы использовать интегрированный стартер-генератор (ISG), BMW использовала усовершенствованный обычный стартер, разработанный Robert Bosch GmbH, который может выдержать частые запуски двигателя. В конструкции BMW генератор не активен большую часть времени. Это означает, что электрические компоненты автомобиля, как правило, работают от аккумулятора. Когда батарея нуждается в подзарядке, или при замедлении, генератор активируется и (в сочетании с системой рекуперативного торможения) подзаряжает аккумулятор. Поскольку при таком использовании батарея испытывает очень разные нагрузки, BMW оснастила свои автомобили соответствующими аккумуляторами, выдерживающими эксплуатацию в таком режиме.

Citroën

Концерн Citroën представил более изысканный систему в моделях C2 и C3 2006 в году. В реализации Citroën в систему включена роботизированная коробка передач SensoDrive и электронно управляемый интегрированный стартер-генератор (ISG). ISG сочетает в себе роль стартера и генератора в одном устройстве. В автомобилях Citroen применен ISG производства компаний Valeo и Denso.

Fiat Group

В конце 2008 года Fiat представил систему stop-Start, разработанную компанией Robert Bosch GmbH, установленную в Fiat 500. С сентября 2009 года, Alfa Romeo также устанавливает эту систему в своей серии Alfa Romeo Mito с двигателем 1,4 л Turbo «MultiAir».FordВ конце 2010 года Ford объявил, что система Stop-Start, использованная в гибридных автомобилях его производства будет последовательно внедрена во все модели с бензиновой силовой установкой.

Hyundai/Kia

Для Kia Rio 3(а также для Hyundai Accent/Verna) с новым четырехцилиндровым двигателем 1,6 литра после рестайлинга 2012 года в списке опций есть система ISG (которую компания расшифровывает как «Intelligent Stop&Go»). В Россию официально не поставляется.

Honda

Компания Honda была одним из пионеров использования системы Stop/Start. К примеру, на модели Insight 1999 года для внутреннего рынка Японии такая система была доступна в качестве опции.

IKCO

Компания Iran Khodro представила свою систему Stop/Start для модели Samand в 2010 году.

Mazda

Особенность системы SISS (Smart Idle Stop System) от компании Mazda заключается в том, что она определяет, в каком положении находятся поршни и начинает запуск двигателя с тех двух цилиндрах, в которых топливо уже сжато. Это позволяет использовать стартер по-минимуму, экономя электроэнергию. Смесь в выбранных цилиндрах воспламеняется от свечи зажигания, после чего поршни сразу же начинают движение вниз, не встречая сопротивления. Это позволяет добиться практически мгновенного запуска двигателя за 0,35 секунды. В 2011 году Mazda объявила о создании i-ELOOP, системы, которая использует генератор переменного напряжения для преобразования кинетической энергии в электрическую энергию при торможении. Энергия, запасенная в двухслойном конденсаторе, используется для подачи питания, необходимого для поддержания работы электрических систем автомобиля при неработающем двигателе. При использовании в сочетании i-Stop system, по утверждению Mazda, достигается экономи топлива до 10%.

Opel

В 2011 году концерн Opel представил систему Start/Stop в моделях, выпускаемых в рамках программы EcoFLEX. Система используется с бензиновыми двигателями Family 0, Family II, MGE, а также с дизельными агрегатами MultiJet, Circle L и Family B.

Renault

Renault устанавливает систему Start/Stop на все свои европейские модели с 2010 года.

Toyota

Toyota ставит систему Start/Stop на ряд моделей, предназначенных для продажи вне рынка Японии начиная с 2009 модельного года.

Volkswagen

Volkswagen начал использовать систему Start-Stop в моделях Polo, Golf и Passat BlueMotion. В настоящее время система входит в диапазон доступных опций для всех моделей Volkswagen с пакетом BlueMotion.

Volvo

Volvo представила свою технологию в 2009 году, в автомобилях, выпущенных в рамках программы DRIVe.

Как сделать такой запуск возможным

Для примера ниже рассматриваются несколько вариантов реализации подобной идеи. Стоит учесть, что затевая такую модернизацию, необходимо разбираться и понимать, что и как делать, ведь все манипуляции вы производите на свой страх и риск. В том случае, если в процессе работы возникают сомнения в правильности действий, следует обратиться за советом к специалисту (автоэлектрику).

Схема запуска двигателя с кнопки с применением ключа

Существует значительное количество отличающихся вариантов исполнения такого подхода. Например, приведенная ниже схема.

А ниже схема подключения реле к замку зажигания

Работает всё предельно просто. Вставляется ключ в замок и поворачивается. Затем нажимается кнопка и удерживается, пока не заработает мотор. Для выключения всей системы достаточно повернуть ключ в исходное положение. При таком варианте сохраняются все функции замка зажигания и иммобилайзера.

Установка кнопки запуска двигателя без ключа зажигания

Это более сложный вариант, позволяющий завести мотор с помощью кнопки, при таком подходе используется, например, РЗПТФ (реле задних противотуманных фонарей). Его включение показано на схеме, приведенной на рисунке:

Дополнительным преимуществом окажется подключение питания к сигнализации. В этом случае алгоритм работы будет следующим:

1. снимается машина с сигнализации, на контакт 1 РЗПТФ приходит питание, зажигается подсветка;
2. нажимается и удерживается кнопка – включаются реле зажигания и стартера, начинает крутиться стартер;
3. кнопка удерживается, пока не заведется мотор, затем она отпускается, реле стартера отключается, мотор продолжает работать;
4. повторное нажатие приводит к остановке двигателя;
5. после установки автомобиля на сигнализацию гаснет подсветка.

Это один из возможных способов реализации подобной системы запуска. В процессе такого пуска могут быть использованы и другие элементы. Например, двигатель будет заводиться при нажатии на сцепление или тормоз, все будет определяться заданным алгоритмом запуска.

Реализация идеи завести мотор при помощи кнопки вместо ключа, возможна на любом автомобиле. При этом может быть использован совершенно произвольный, только ваш алгоритм действия. Решение о том, каким образом будет заводиться двигатель – кнопкой или ключом зажигания – дело личного выбора, и мастерства человека, который возьмется за доработку системы зажигания.

Что еще стоит почитать

Двухканальный коммутатор зажигания

Схема центрального замка

Катушка зажигания ваз

Защита картера двигателя

Бендикс стартера

Неполадки

При наступлении холодов водители думают, сможет ли их аккумулятор продержаться еще одну зиму. Часто встречающаяся неисправность «старт-стопа» — сильная нагрузка на батарею. В обычном режиме эксплуатации батарея работает около 7 лет, но если автолюбитель решит внедрить новую систему, то срок службы АКБ значительно сокращается.

Негативно на срок службы аккумулятора также влияет неисправный генератор и стартер. Первый — способен немного восстановить батарею, но на полный подзаряд надеяться не стоит. Есть, конечно, способ, решающий эту проблему. Обычно водители оставляют АКБ в сервисе на сутки, но это временная мера. Лучше всего заменить прибор на новый

Эксперты рекомендуют обратить внимание на оборудование Bosch. Они обладают увеличенным сроком службы и большой емкостью

Чтобы понять, что батарея «умирает», необходимо обратить внимание на некоторые признаки. Например, слабое функционирование стартерной части, дефицит напряжения с затухающими индикаторами

Провести диагностику можно с использованием специальных приборов.

Эксперты советуют водителям, имеющим премиальные автомобили со «старт-стоп» системой, использовать батареи GEL и AGM. Они стоят не так дорого, при этом обладают непростой конструкцией. Пластины аккумулятора удерживаются сепараторами, то есть они не погружены в электролит. Для установки также подойдут EFB аккумуляторы, которые размещают под капотом.

Что касается стартера, то при эксплуатации машины со start-stop на него также увеличивается нагрузка. Если произойдет поломка, то водителю придется выложить крупную сумму за восстановление. Из этого можно сделать несколько выводов.

 Автомобили, которые изначально производятся с внедрением данной системы, позволяют водителю сэкономить более 200 долларов в год. Если человек самостоятельно установит систему в свое авто, он не сможет быстро окупить вложения.

 Владельцы автомобилей Ауди часто сталкиваются с тем, что машина не заводится после отработки start-stop конструкции. Требуется обновление ПО. Хозяева других моделей авто утверждают, что система часто отказывается работать по совершенно неясным причинам.

Таким образом, можно сделать вывод, что технология — капризная и требовательная. Если водитель проигнорирует хоть одно условие работы, это приведет к появлению ошибок в системе и отказу работать. Условия были приведены выше по тексту.

Система «Старт-Стоп» приводит к быстрому износу двигателя

И последнее о чем хотелось бы поделиться. Конечно, не в последнюю очередь хочется заметить следующее, что если даже у вас под капотом находится турбированный ДВС и ваш автомобиль глушит его не при каждой остановке, то вы все-равно столкнетесь с проблемой долговечности, а именно, на этот раз с долговечностью самого мотора. Судите сами друзья, обычный двигатель за свою жизнь проходит примерно через 50 — 100 тысяч циклов запуска-остановки. Так вот, тот мотор, который поставляется с системой «Стоп-Старт» проходит через миллионы и миллионы (?) таких циклов за такой же самый период времени.

Когда ДВС работает, то коленчатый вал, вкладыши, шатуны и большинство других деталей с трущимися поверхностями не соприкасаются друг с другом, так как они разделены очень тонкой масляной пленкой, которая как-раз создает скольжение. Когда двигатель останавливается, то большинство металлических поверхностей внутри двигателя в этот момент постепенно и понемногу начинают соприкасаться. Это происходит из раза в раз. При запуске, в тот сверхкороткий промежуток времени когда происходит старт двигателя, появляется очень высокое трение, которое многократно увеличивает износ трущихся поверхностей мотора и снижает его срок службы.

Вместо итога: На ваш взгляд друзья, повреждения двигателя, а также риски выхода из строя турбины, стартера или аккумулятора могут оправдывать экономию топлива на 5 — 10%? Думаем, что вы считаете иначе. Как сказал один американский журналист: «… я в 99% случаев отключаю эту систему «Start-Stop» на тест-драйвах, а ведь эти машины даже не мои. Но мне все-равно их жалко».

А вы не отключаете «Start-Stop»..?

Зарядка аккумуляторов EFB и AGM

Как зарядить EFB и AGM аккумуляторы внешним зарядным устройством? В части зарядки батареи EFB ничем не отличаются от обычных, поскольку в них тоже используется жидкий электролит. Аккумулятор заряжается током, равным 10% от номинальной ёмкости и напряжением не выше 14,8 В. На цифровом зарядном устройстве для зарядки EFB-батареи следует выбирать режим для жидкостных аккумуляторов (WET или SLI). Температурная компенсация (значок снежинки на зарядном устройстве) для EFB не требуется.

С батареями AGM всё немного сложнее из-за их большей чувствительности к перезаряду: напряжение не должно превышать 14,4 В. Чтобы правильно зарядить AGM-аккумулятор, лучше использовать электронное зарядное устройство с микропроцессором, поддерживающее режим зарядки AGM и температурную компенсацию. При ручной зарядке обычным трансформаторным «зарядником» велик риск перегреть стекломаты батареи.

Что касается зарядки непосредственно в машине, то не стоит переживать: генератор современного автомобиля, тем более «зелёного», успешно справится с любым типом батареи.

Установка кнопки старт стоп вместо замка зажигания своими руками: схема и примеры

Каждый человек стремится облегчить себе жизнь. И автолюбитель в этом смысле — не исключение. Он постоянно пытается избавить себя от выполнения всяких рутинных операций, таких, как поворот ключа зажигания, к примеру. Чтобы каждый раз не возиться с ключами, автолюбители устанавливают в машины кнопки «старт/стоп». Но так ли это безопасно? А если да — то как выполнить установку такого устройства на замок зажигания? Можно ли сделать это своими руками, а главное, с минимальными затратами?

Принцип работы кнопки «старт/стоп»

Устройство «старт/стоп» функционирует по простейшему принципу: сначала в машине отключается сигнализация, потом водитель выжимает педаль тормоза, затем жмёт на кнопку.

Установленная в автомобиле кнопка «старт/стоп»

Стартер работает одну-две секунды, после чего автомобиль заводится. Если мотор требуется заглушить, водитель вновь выжимает тормоза до отказа и щёлкает кнопкой.

Достоинства и недостатки устройства

Вначале перечислим плюсы механизма «старт/стоп»:

• водителю больше не нужно пользоваться ключом зажигания каждый раз, когда надо запустить двигатель. Всё, что требуется — простое нажатие;
• смонтировать «старт/стоп» можно где угодно. А значит, автомобиль станет немного комфортнее;
• существуют специальные схемы, в которых кнопка «старт/стоп» связывается с иммобилайзером или с системой сигнализации, что является дополнительной мерой безопасности, препятствующей угону машины; Кнопку «старт/стоп» можно связать с сигнализацией или иммобилайзером вашего автомобиля
• если водитель выходит из машины ненадолго, он может закрыть машину, просто нажав кнопку на двери. В таких ситуациях нет особой необходимости ставить машину на сигнализацию, следовательно, налицо небольшая экономия времени.

Но без минусов тоже не обошлось:

• для запуска двигателя водитель должен обязательно сидеть в машине и жать на тормоза. Привыкнуть к этой особенности запуска мотора бывает непросто, особенно автолюбителям-новичкам;
• если водитель решит поставить на машину с кнопкой сигнализацию с функцией автозапуска (для прогрева машины зимой, например), то с этим могут возникнуть проблемы, которые, к счастью, решаемы. Просто водителю надо будет иметь при себе пару брелоков. Один из них придётся отдать установщикам сигнализации, чтобы они его разобрали, вынули микросхему и поставили её в машину. После этого ток будет подаваться только в момент старта двигателя. Но за всё это автовладельцу придётся серьёзно доплачивать мастерам;
• если на машине уже установлена кнопка, а сигнализации ещё нет, то её установка обойдётся водителю дороже, иногда — в два раза.

Сейчас появилась масса разнообразных схем подключения механизма «старт/стоп», причём каждая со своими особенностями. Перечислим самые популярные варианты:

• схема, предусматривающая использование ключа зажигания. При использовании этого варианта завести машину без ключа невозможно: водитель вначале поворачивает ключ и только потом жмёт на кнопку;
• модификация без ключа зажигания. Двигатель запускается простым нажатием клавиши. Это очень удобно, однако при неправильной установке устройства машина может стать лёгкой добычей злоумышленников;
• схема с коротким нажатием кнопки. Водитель жмёт на клавишу всего 1–2 секунды, стартер делает несколько оборотов и выключается сразу же после запуска двигателя;
• варианты с долгим нажатием кнопки. В этом случае владелец может удерживать кнопку сколько угодно, а стартер будет вращаться до тех пор, пока двигатель не запустится;
• схема, предусматривающая включение зажигания лишь после нажатия клавиши;
• модификация, при которой зажигание включается на 1 секунду раньше стартера.

Кроме того, возможны сочетания нескольких вышеперечисленных вариантов: всё зависит от того, чего именно хочет добиться автовладелец. Однако установка подобных комбинированных схем требует определённых знаний автомобильного электрооборудования.

Как работает система Старт-стоп

Принцип работы системы Start&Stop построен таком образом, что в случае полной остановки автомобиля на светофоре или в пробке «умная» система, руководствуясь определенными алгоритмами и данными, полученными от датчика количества вращения коленчатого вала, производит остановку двигателя. В это время питание электропотребителей (магнитола, кондиционер, и прочее…) переключается на аккумулятор. Когда выжимается педаль сцепления (или отпускается педаль тормоза в случае с АКПП) система автоматически активирует стартер, который производит мгновенный запуск двигателя. Количество цикла не ограничено и может повторяться бесконечно.

Если заряд АКБ опустится ниже установленного уровня, соответствующий датчик оповестит об этом систему, которая произведет отключение системы. Обратное включение системы Старт-стоп будет произведено после того как датчик зарядки АКБ сообщит о том, что в батарее находится достаточно мощности для полноценной работы системы. Кроме того. водитель может сам в ручном режиме произвести принудительное отключение этой системы, для этого производителем предусмотрена специальная кнопка, которая расположена на панели приборов.

Компания Kia Motors имеет свою систему Старт-стоп с аналогичной конструкцией, она называется — ISG (Idle Stop&Go). Главное отличие этой системы в умении особым образом управлять автомобильным генератором. Система ISG способна отключать генератор во время пиковых нагрузок двигателя, делается это для того чтобы снять нагрузку и сэкономить тем самым расход потребляемого топлива. И наоборот, когда водитель давит на педаль тормоза и двигатель не нуждается в мощности ISG включает генератор и подзаряжает АКБ. В случае снижения заряда аккумуляторной батареи ниже 75% уровня система выполняет самоотключение.

Еще одна не менее успешная система — STARS (Starter Alternator Reversible System) от компании Valeo, использует для экономии топлива реверсионный генератор. Этой системой оборудованы автомобили таких компаний как: Mercedes и Citroen, благодаря ей автовладельцам удается добиться более чем 10%-й экономии топлива.

Что такое реверсионный генератор? Это грубо говоря — электромашина переменного тока, способная чередовать (изменять) свою работу, выполняя в зависимости от необходимости то — функцию генератора, то — функцию стартера. Работа данного стартер-генератора построена таким образом, что он при помощи специального приводного ремня и обратимого натяжителя, может передавать усилие в двух различных направлениях. Работает реверсионный генератор тихо и обладает намного меньшим временем запуска — 0,4 секунды, для сравнения у простого стартера это время составляет — 0,8 секунды.

В отличие от «Бошовской» системы управление STARS осуществляется отдельным ЭБУ, взаимодействующим с электронным блоком управления ДВС. Все остальное — входные датчики и прочие детали практически идентичны системе Старт-стоп от компании Bosch.

Новым словом среди подобного рода систем можно считать сравнительно молодую систему, которая использует рекуперативное торможение, образуя тем самым дополнительный источник энергии, позволяющий сократить расход топлива. Заряд батареи происходит во время торможения автомобиля.

SISS (Smart Idle Stop System) — личная разработка компании Mazda, которая успешно конкурирует с остальными Старт-стоп системами. Здесь запуск двигателя осуществляется посредством впрыска топлива в цилиндры с последующим его воспламенением. Данной установкой агрегатируются преимущественно бензиновые агрегаты, в которых реализована функция непосредственного впрыска топлива.

С целью обеспечения оптимальной работы системы SISS остановка поршней в цилиндрах двигателя происходит в определенном положении, которое наиболее оптимально для последующего запуска мотора. При старте в цилиндры подается определенная часть топлива, затем происходит ее воспламенение и двигатель снова заводится. Чтобы помочь двигателю произвести запуск на короткое время в работу включается стартер. Данная технология позволяет сэкономить порядка 9% топлива, недостатком является то, что система работает исключительно с автоматическими коробками.

Также читайте:

• Что такое детонация двигателя? Причины возникновения детонации (ч. 1)
• Езда зимой: основные принципы зимнего вождения, советы специалистов
• Что такое климат контроль? Принцип работы и основные отличия от кондиционера
• Вариатор или автомат — что лучше?

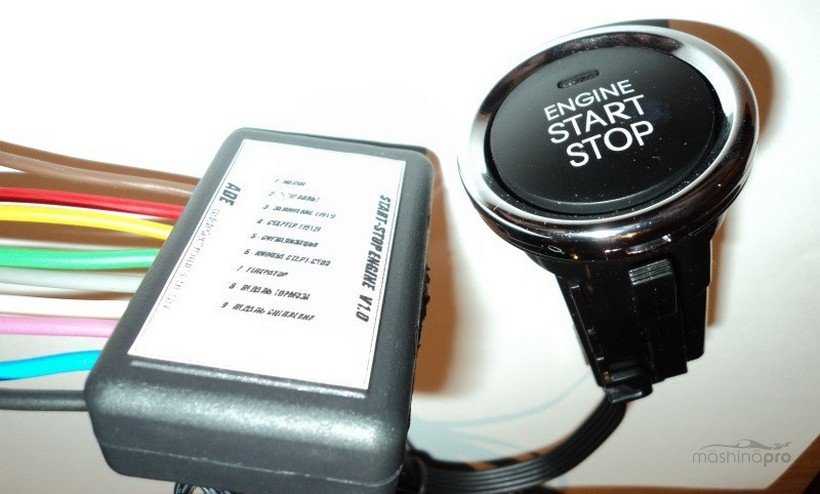

Стандартный комплект поставки

Комплект поставки универсального приспособления для обустройства транспортного средства кнопкой запуска/остановки двигателя состоит из:

• модуля управления;
• самой кнопки «Старт/Стоп»;
• сканера встроенного иммобилайзера;
• 2-х брелоков-меток;
• монтажных проводов;
• руководства по эксплуатации (со схемой подключения).

Данный комплект предназначен для установки практически на все модели как отечественных, так и импортных автомобилей. Цена на сегодняшний день (в зависимости от производителя) составляет 1500÷4500 рублей.

Для информации! Для дезактивации иммобилайзера достаточно поднести брелок-метку к сканеру на расстояние 2÷5 см. После этого прозвучит звуковой сигнал, информирующий о том, что устройство готово к работе. Через 15÷20 секунд после остановки двигателя модуль управления автоматически переводит приспособление в режим охраны.
