Как правильно переключать передачи на ваз 2101

Основные ошибки новичков — чего следует избегать

Есть и другие рекомендации, позволяющие понять, для чего предназначена та или иная передача в механической КПП. Первая необходима нам для того, чтобы машина тронулась с места, вторая для разгона, третья скорость для совершения обгонов. Четвертая и пятая используются соответственно для передвижений по городским дорогам и загородным автомагистралям.

У начинающих водителей встречаются одни и те же типичные ошибки. Они не могут понять на слух, что пришло время сменить передачу. Из-за этого мотор работает на чересчур высоких оборотах, автомобиль теряет скорость, утрачивается контроль за движением. Нередко новички не могут тронуться с места, из-за того, что слишком резко бросают педаль сцепления. Как следствие, машина дергается, глохнет. Это приводит к ускоренном износу некоторых узлов трансмиссии и сцепления. Начинающие нередко запаздывают с включением второй скорости. Они трогают автомобиль с места, а потом разгоняют его, вынуждая мотор надсадно реветь. В то же время, достаточно быстро можно перейти с 1‑й передачи на 2‑ю практически сразу после трогания.

Опытные инструкторы всегда учат новичков убирать ногу с педали сцепления сразу после того, как педаль отпускается. Во-первых, в этом случае сцепление быстрее изнашивается. Во-вторых, нога устает намного больше. В то же время, положение ноги на полу дает водителю дополнительную точку опоры и не так нагружает позвоночник. Начинающие зачастую грешат тем, что при смене режимов движения левая рука непроизвольно поворачивает руль, особенно, если находится в неправильной его части.

Скоростные диапазоны движения

Начнем по порядку. Самым первым правилом, которое Вы должны запомнить: при переходе на другую передачу обязательно сначала идет выжим сцепления. Педаль отпускается уже после того, как включена нужная скорость. Новичкам трудно бывает сориентироваться, и во время переключения они теряют контроль за транспортным средством.

Для того, чтобы вовремя менять передачи, сделать движение автомобиля более динамичным и экономичным, была разработана шкала так называемого скоростного диапазона. Итак существует следующая градация, которая подсказывает, когда и на какой скорости мы переводим рычаг КПП в следующее положение.

На фото приведены значения для наиболее интенсивного разгона. Для размеренного движения значения приведены ниже (это ориентировочные значения, конкретные цифры зависят от передаточного числа трансмиссии Вашего автомобиля):

  • 1‑я передача, режим движения от 0 до 20 км/час;
  • 2‑я, 20–40 км/час;
  • 3‑я, 40–60 км/час;
  • 4‑я, 60–80 км/час;
  • 5‑я, свыше 80 км/час.

Однако указанные скоростные ограничения применимы к автомобилям без транспортируемых грузов и при движении на дорогах с обычным дорожным покрытием. Если Вы движетесь по бездорожью или автомобиль дополнительно нагружен, то переключать скорости нужно немного позднее, давая машине возможность хорошего разгона. Особенно это касается ситуаций, когда приходиться взбираться на крутой подъем.

Идеальное переключение передач

На современном автомобильном рынке всё большее распространение получают экземпляры с автоматической либо роботизированной коробкой передач

. По своим техническим характеристикам они уже давно не уступают своим механическим аналогам, вдобавок привлекая потенциального владельца отсутствием необходимости самостоятельно управлять процессомпереключенияскоростей , раз за разом совершая множество телодвижений.Тем не менее, на вторичном рынке в среднем ценовом сегменте соотношение продаваемых автомобилей всё ещё будет, скорее, в пользу тех, которые обладают именно МКПП. Во время движения эти скоростные диапазоны «стираются», практика показывает, что, начиная со второй передачи, переключение происходит иначе. Дело в том, что мощность новых авто способна позволить своему владельцу даже на второй передаче дойти до разгона в 70 км/час, однако, это слишком непродуманный шаг, так как слишком затратный. Переключение на пятую передачу большинство водителей производят при превышении скорости в 110 км/час, хотя рекомендуется это делать уже при 90 км/час. Автовладелец, естественно, должен знать о нормах, но переключать скорость исходя из возможностей машины и . Итак, правильное переключение передач сводится к одному — плавному выжиманию механизма сцепления и быстрому переключению скоростей. 21 Дек 2021 marketur 278 Поделитесь записью

Как заменить шестерни и синхронизаторы

Коробка переключения передач на ВАЗ 2107 — устройство сложное. Поэтому если нет уверенности в своих силах, лучше не начинать замену шестерёнок, а обратиться за этой услугой к мастерам.

Однако если было принято решение самостоятельно заменить износившиеся шестерни и синхронизаторы, нужно будет заранее подготовить необходимые инструменты и купить ремкомплект для замены.

Для работы понадобятся:

  • тиски;
  • съёмник;
  • отвёртка с тонким плоским лезвием;

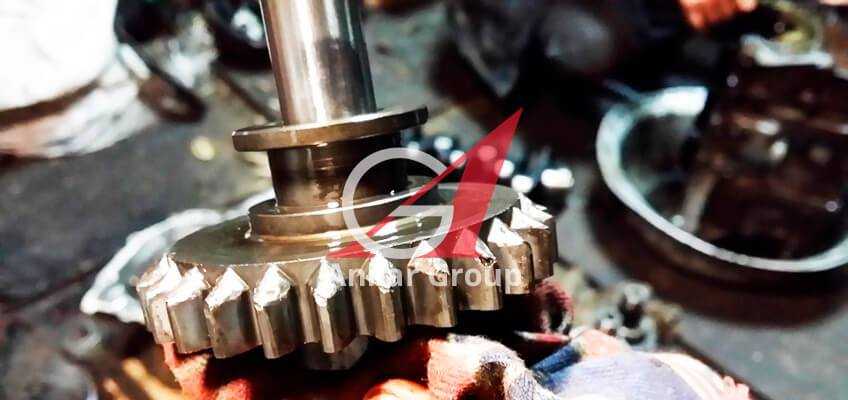

Замена шестерней и синхронизаторов на первичном, вторичном или промежуточном валах в целом проводится по одной и той же схеме:

Снять вал с коробки.
Зажать вал в тиски (важно при этом губки тисков обмотать мягкой тканью, чтобы при работе они не повредили поверхность вала).
Подцепить отвёрткой стопорное кольцо вала и снять его.
Выпрессовать все подшипники.
Разжать тиски и упереть первую шестерёнку на две опоры.
Спрессовать шестерню, мягко ударяя по ней молотком.
Те же действия выполнить по отношению ко всем следующим шестерням и синхронизаторам.

Видео: инструкция по снятию шестерёнок с вала

Соответственно, установка новых элементов проходит в обратной последовательности.

Таким образом, ремонт коробки передач на ВАЗ 2107 простой задачей не назовёшь

Водителю нужно не только приложить максимум физических усилий, но ещё и действовать предельно осторожно, чтобы не повредить валу и его элементам. При неуверенности в своих силах лучше обратиться к специалистам автосервиса

Любая КПП имеет сложное устройство с множеством взаимосвязанных деталей и неисправность даже одной детали сразу же отражается на работоспособности коробки в целом.

Так часто причиной неисправности коробки переключения передач является такая поломка, как выбивание одной из скоростей.

В данной статье разберем основные причины вопроса, почему вылетают передачи.

Для того, чтобы было проще понять причину выбивания какой-либо скорости нужно кратко рассмотреть принцип работы КПП.

Как устроена МКПП

Обычная механическая коробка переключения передач состоит из 3-х валов. Это первичный, промежуточный и вторичный валы. Вторичный вал расположен соосно с первичным валом, внутри которого находится подшипник, куда входит конец вторичного вала, позволяя ему вращаться, независимо от первички.

Промежуточный вал представляет собой единое целое с отлитыми на нем шестернями передач. Он имеет жесткую связь через шестерню с первичным валом, что заставляет его вращаться вместе с шестернями передач.

Когда ручка переключения передач находится в нейтральном положении, а педаль сцепления не нажата, то вращаются первичный и промежуточные валы.

На вторичном валу КПП расположены блочки передач, 1 и 2-й, а также 3 и 4-й, 5-я передача и передача заднего хода находятся обычно в заднем отсеке корпуса коробки.

Блочки, в свою очередь, состоят из ступицы, муфты переключения передач и 2-х синхронизаторов. Ступица имеет внутри шлицы, такие же, как и на вторичном валу, благодаря чему она может перемещаться вперед или назад, в зависимости от включаемой передачи.

Муфты имеют сверху проточку, куда установлена вилка включения передачи. Сама вилка жестко закреплена на ползуне, который связан механически с ручкой переключения передач. Ползун имеет три выемки, куда входит подпружиненный шарик, для фиксации ползуна либо в нейтральном положении, либо в положении включения одной из скоростей, за которую он отвечает.

Как сказано выше на вторичном валу находятся и шестерни 1.2.3 и 4 передач, находящиеся в постоянном зацеплении с шестернями передач на промежуточном валу. Шестерни имеют свободную посадку на вторичном валу и вращаются вокруг вала, не входя с ним в зацепление.

При включении какой-либо из скоростей ступица с находившейся на ней муфтой передвигается по шлицам вала в сторону свободно вращающейся шестерни, например, 1-й передачи и благодаря синхронизатору, блокирует ее, заставляя вращаться вторичный вал.

Вторичный вал жестко соединен с приводом на ведущие колеса, это может быть кардан, на заднеприводном авто, либо ШРУС в варианте с передним приводом. Вращение вала передается на привод, который в свою очередь приводит в движение ведущие колеса, заставляя авто двигаться.

Ремонт 5-ступки

Вышеуказанная процедура подразумевает полную разборку агрегата в качестве профилактической меры. Однако случается, что узел МКПП выбивает или проскальзывает во время манипуляций водителя. Тем более, что ВАЗ-овская пятиступка страдает от подобных вещей постоянно. Причиной ремонта может стать один из таких факторов:

  • заедает рычаг кулисы;
  • посторонний шум при езде;
  • вылетает одна из передач;
  • туго включаются позиции.

Для более точного понимания процесса можно ознакомиться с видео мастер классами процесса от опытных специалистов.

Вылетает 4 передача

На пятиступенчатой коробке ВАЗ 2107 вылет пятой скорости может провоцировать износ шестерни, синхронизатора, сопутствующих деталей.

Во время ремонта выполняется замена муфты 3/4 передачи, поврежденный элемент и полный комплект уплотнителей, подверженных разъединению в процессе разборки.

Вылетает 5 передача

Пятиступенчатая КПП «семерки» периодически выдает капризы пользователю по причине недостаточной сазываемости шестерен. Рекомендуется в случае выбивания или тугого включения позиции менять полностью синхронизаторы, шестерню, вилку и втулки – это обеспечит стабильную работу узла.

Ремонт рычага КПП (кулисы) ВАЗ 2107

В случае разбалтывания кулисы КПП (ручки) осуществить ремонт можно даже без снятия блока с машины. При этом некоторые специалисты рекомендуют использовать «гаражные» детали починки. Для удобства читателя и более понятного разъяснения процесса, лучше выполнить описание в картинках.

    1. Демонтировать чехол и снять стопорную планку с втулки кулисы.
    1. После освобождения, снимается ось рычага, для удобства можно подтолкнуть вставку отверткой или наставкой.
    1. Обычно изнашивается сама втулка, можно заменить ее новой вставкой или стандартным болтом М10.
    1. Далее закрепить все в обратном порядке и законтрогаить конструкцию.

Ремонт КПП старого образца

Перед ремонтом КПП ВАЗ старого типа желательно изучить руководство пользователя или техническую документацию. Основным нюансом считается отсутствие 5 передачи – классическая система имеет всего 4 позиции. Следовательно, шестерня заднего хода располагается отдельно. При ремонте следует это учитывать.

По каким причинам плохо включаются передачи?

Затруднительное включение передач может случится в результате неправильной эксплуатации коробки, так и из-за эксплуатации автомобиля по плохим дорогам. Проблемы с коробкой передач рано или поздно встречаются у поддержанных авто.

Если у Вас при попытке включить другую передачу возникают трудности, переключить не удается либо происходит с большим усилием, то явно имеются неисправности. Чаще всего автовладельцы обращаются в автосервис, когда у них тяжело включается первая передача либо задняя. Достаточно распространенная проблема на автомобилях ВАЗ и Форд Фокус.

Рассмотрим неисправности, которые приводят к затруднительному переключению передач:

  • Неисправность сцепления. В данной ситуации передачи будут включаться либо плохо, либо не полностью. Частое явление у автомобилей ВАЗ, у которых трос мех. сцепления отходит от крепления.
  • Неполадки в приводе механизма переключения. Поломка тяги приводит к тяжелому включению 1-ой и задней передачи.
  • Неисправна реактивная тяга.
  • Износ пластиковых деталей в приводе управления коробки.
  • Неправильно выставлена кулиса. Весомый элемент, неправильная регулировка приводит к неполадкам.
  • Износ подшипников. Достаточно редкое явление, каждый может столкнуться с этим, особенно когда у Вас механика. В такой ситуации обычно тяжело включается первая передача.
  • Неисправен вал коробки. Сам по себе он не подвержен сильным нагрузками, что могло бы привести к износу. Заводской дефект бывает причиной замены всего агрегата.
  • Неисправность фрикционов. Часто встречается у владельцев автомобилей с коробкой автомат. Устраняется неисправность путем замены фрикционов.
  • Неисправность синхронизаторов – проблема чаще всего встречается среди поломок КПП. Выполнены они за латуни, а данный металл сам по себе достаточно мягкий. В ходе эксплуатации он стирается и происходит износ. Поломка обычно сопровождается скрежетом при включении другой скорости.

Некоторые неисправности можно диагностировать и устранить самостоятельно, но выход из строя подшипников или вала определить не получится. Для этих целей необходимо специальный инструмент и оборудование, к тому же и опыт. В сложившейся ситуации, при возникновении проблем с включением передач лучше всего направиться на СТО.

Специалисты «Анкар» проведут диагностику, выявят неисправности и выполнят качественный ремонт Вашей коробки. Плохое переключение передач еще долго не будет беспокоить, мы Вам это гарантируем!

Неисправности КПП

Коробка на «Жигулях» седьмой модели считается надежным узлом. Если ее во время обслуживать и бережливо относиться при эксплуатации, то длительное время ремонт не понадобится. Однако, все узлы и детали подвергаются износу. Причин этому множество. В любом случае при обнаружении нарушения работы в коробке передач необходимо сделать диагностику и ремонт.

В большинстве неисправности возникают следующих видов.

Одна из передач не включается

Не вскрывая коробки можно предположить что:

  • износились шарниры и пружины, необходимо заменить, а лучше провести полный ремонт;
  • на синхронизаторах кольца пришли в негодность, необходимо сменить;
  • лопнула пружина синхронизатора, сменить;
  • на шестерни передачи износились зубья, поменять шестеренку.

Выбивает передачу при езде

Бывает, что при включении какой-либо передачи она не произвольно выключается. Возможные причины:

  • шарнир рычага заклинивает, осмотреть и зачистить;
  • неисправно сцепление, возможно не до конца включается, отрегулировать, если изношен диск, заменить его;
  • рычаг переключения сломан, поменять на новый;
  • вилки, переключающие передачи согнуты, поменять на новые.

Хруст и скрежет в коробке во время движения

Эта неприятность появляется по следующим причинам:

  • изношены подшипники, их следует поменять, а заодно проверить сальники;
  • изношены зубы шестерен, в этом случае лучше сделать капитальный ремонт;
  • не достаточно или нет совсем смазывающей жидкости в коробке передач, найти утечку и устранить, долить масло.

Течь смазки из коробки

Коробка переключения передач устроена так, что смазка не может вытекать самопроизвольно. Но если под автомобилем образовалось масляное пятно, следует произвести ревизию и устранить течь.

Причиной может быть:

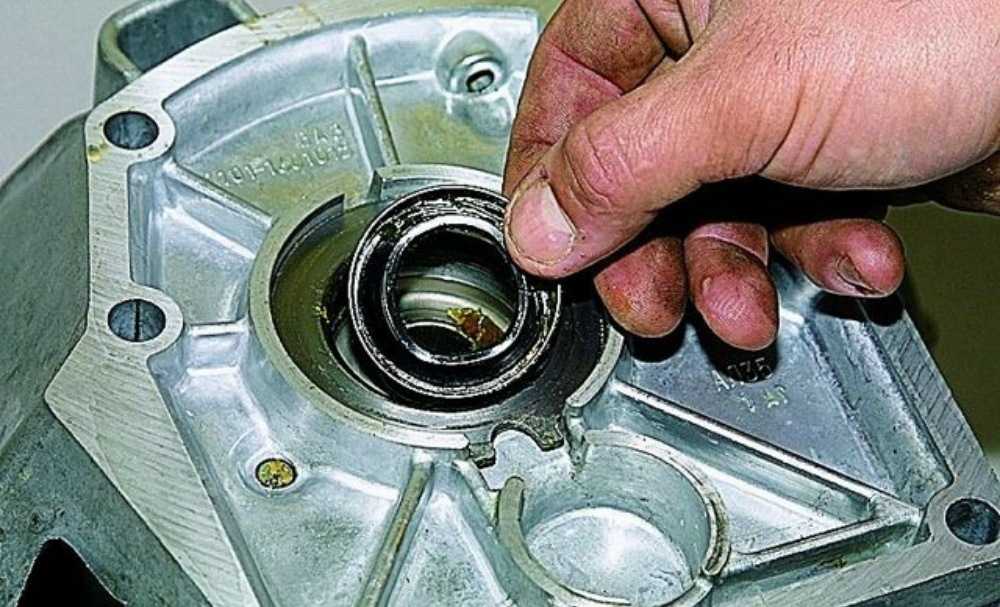

  • износ сальников и уплотнительных прокладок из-за естественного старения резины, необходимо поменять на новые;
  • разболталось крепления крышек на коробке, подтянуть полностью все гайки и болты;
  • механическое повреждение корпуса или крышек коробки, если повреждена стальная крышка, ее можно заварить. Если поврежден картер, то лучше его поменять, так как он литой из алюминиевого сплава.

Снятие коробки передач ВАЗ 2107

Чтобы демонтировать МКПП ВАЗ 2107, необходимо выполнить следующие действия:

  • Установить машину на эстакаду, яму, либо поднять на подъемник.
  • Отключить “массу” от аккумулятора. При использовании подъемника аккумулятор следует отсоединить перед тем, как поднимать машину. Работы в салоне авто также проходят при опущенном подъемнике.
  • Снять “бороду” (панель радиоприемника).
  • Нажать рычаг КПП и отверткой вывести запорную втулку вниз из полости стержня (ручки).
  • Снять стержень (ручку) КПП и при помощи пинцета вынуть из нее резиновую втулку демпфера.
  • Развести отвертками лепестки дистанционной втулки демпфера и снять ее, а также нижнюю резиновую и запорную втулки с рычага.
  • Открутить саморезы крепления крышки, которая закрывает отверстие в полу машины в районе выхода рычага КПП.
  • Снять крышку и поролоновый уплотнитель.
  • Перейти в яму (под эстакаду) или поднять авто подъемником.
  • Снять приемную трубу системы выхлопа.
  • Открутить стартер от картера сцепления и сместить его вперед.
  • Расстыковать колодку провода выключателя заднего хода.
  • Отсоединить привод спидометра.
  • Открутить от КПП карданный вал и снять его.
  • Открутить и снять с картера КПП рабочий цилиндр сцепления
  • Открутить болты крепления картера сцепления.
  • Подставить под КПП опору или пригласить помощников, чтоб поддерживали ее.
  • Открутить 4 болта крепления КПП.
  • Снять коробку передач с автомобиля, сместив ее назад.

После этого можно начинать проверку и ремонт коробки передач ВАЗ 2107 (“5-ступка”).

Установка коробки после ремонта производится в обратной последовательности.

Разновидности коробок передач в автомобиле

Рассмотрим отличительные особенности каждого вида.

  1. Механическая КПП или, иначе говоря, ручная — это классическая разновидность коробки. Тем не менее, она отлично себя зарекомендовала у автовладельцев, предпочитающих максимальный контроль над автомобилем.
  2. Автоматическая КПП известна также с относительно давних времен. Передачи в этой КПП переключаются автоматически, однако вмешательство водителя все же требуется для смены направления движения. Недостаток АКПП состоит в большем расходе топлива и медленном разгоне по сравнению с «механикой». Хотя в новых моделях коробки-автомата ускорение улучшено.
  3. Роботизированная коробка представляет собой механическую КПП с внедренным автоматическим управлением. В данной разновидности совмещены возможности автомата (нет необходимости следить за оборотами двигателя) и механики (для любителей быстрого разгона).

Роботизированная (вариативная) КПП имеет существенный недостаток — возможность полноценного использования только на малолитражных авто. Однако известны случаи, когда вариатор ставился на кроссоверы типа Honda CR-V 2020 года с 2,4-литровым двигателем. Вариативная коробка конструктивно позволяет менять передаточное число благодаря бесступенчатому переключению передач либо через электронное управление. Путем изменения диаметров шкивов увеличивается или уменьшается скорость авто.

Как устроена КПП ВАЗ 2107?

Коробка передач или же трансмиссия — это именно та система, которая наиболее часто выходит со строя, поэтому при ее пользовании необходимо соблюдать некоторые правила, чтобы продлить ее ресурс.

Назначение КПП

5-ти ступенчатая КПП в автомобиле ВАЗ 2107 необходима для передачи вращающего момента от мотора с дальнейшей передачей его трансмиссионной системе. Установленная на ВАЗ 2107 коробка,располагает 6-ю скоростями: 5 передних и 1 задняя.

Схема устройства КПП

Сама по себе схема переключения передач 5-ти ступенчатой коробки практически такая же, как и 4-х ступенчатой, лишь с тем отличием, что к ней добавлена еще одна 5-ая скорость, которая включается перемещением рычага влево до конца и вперед. Схематическое изображение главных узлов конструкции выглядит так:

Трансмиссия ВАЗ 2107 заключается в корпус №3, который закрыт крышками. Вверху расположен рычаг переключения №5.


Основные детали

Главные системы и части КПП находятся в корпусе №3.

Трансмиссионная система складывается из трех валов:

  • первичного с четырьмя шестеренками;
  • вторичного №10 с шестеренками;
  • промежуточного.

Поскольку схемы этих механизмов отличаются сложностью, остановимся на них подробней.

Вторичный вал

Вторичный вал — это в некотором роде продолжение первичного вала. На нем находятся шестеренки 1-ой №23, 2-ой №24 и 3-ей №25 скоростей, которые перемещаются в заданных положениях, которые входят в сцепление с надлежащими шестеренками промежуточного №1. Шестеренки отличаются по диаметру, вследствие чего изменяется величина вращающего момента.

Вторичный вал вращается на подшипниках №9, №11 и №12. 1-ый – роликовый ставится в первичный, другие — в картер и заднюю крышку.

Промежуточный вал

Промежуточный вал необходим, чтобы передавать вращающий момент необходимой величины к вторичному от первичного. Вращение происходит на шарикоподшипниках №2, №22 и №19. Шестеренки и вал представляют собой одно целое. В данном блоке находятся шестерни 5-ой №18 и задней №20 передач. Задняя ставится на вал №21, соединяется со вторичными шлицами.

Заливается трансмиссионная смазка в коробку ВАЗ 2107, посредством отверстия №11, которое находится в левой части корпуса и закрывается специальной заглушкой. Нижняя часть корпуса закрывается крышкой из стали, закрепленной гайками. Места, где соединяется крышка и корпус, герметизируется с помощью прокладок, которые предотвращают возможную течь смазки. Подшипники всех осей закрываются специальными сальниками, не дающими смазке возможности вытечь.

Объем масла, который необходим для заправки КПП ВАЗ 2107, — приблизительно 1,6 л. Отдельные водители льют смазывающую жидкость через то место, где ручка вставляется в коробку. Этот способ существенно легче обычного, потому что ручка располагается в легкодоступном месте, чего никак нельзя сказать о горловине для заливки масла.

Переключение скоростей происходит посредством вилок, приводимых в движение рычагом. Ключевые части системы переключения передач продемонстрированы на схеме.

Механизм переключения передач

Номера 1, 2 и 16 — это вилки скоростей: 3-я, 4-я, 1-я и 2-я, задняя и 5-я. Штоки вилок №5,№ 7 и №9, управляются рычагом №8, который расположен в салоне машины.

Переключения скоростей работает по следующей схеме: если рычаг №8 меняет положение, происходит сцепление шарнира с выемкой, которая находится на одной из осей, иной конец которого находится в жестком сцеплении с вилкой №3. Она, в свой черед, заходит в углубление на шестеренке переднего хода под номерами 16, 23, 24, 25 либо №20 заднего. Рычаг 8 перемещает вилку, что ведет к сцеплению с необходимой шестерней вторичного вала с надлежащей шестеренкой промежуточного. Происходит замыкание цепи передачи вращающего момента и вторичная ось вращается со скоростью, которая отвечает передаточному числу зацепленных шестеренок. Если включать передачу назад, то в отличие от других, рычаг во время движения будет утапливаться вниз.

ХАРАКТЕРИСТИКИ

Производство автомобиля осуществлялось с 1982 по 2013 годы. Комплектации ВАЗ 2107 предусматривают наличие двигателей малого объёма и мощности, от 1,3 до 1,7 литра. Минимальное количество лошадиных сил – 64, максимальное – 135.

Пятиступенчатой механикой комплектуются все вариации без исключения. Время разгона до 100 километров в час варьируется от 13 до 17 секунд, в зависимости от ДВС. Хотя максимально допустимая скорость авто – 180 километров в час, превышать отметку в 140 не рекомендуют даже сами инженеры. Опасность обусловлена низшей оценкой по автомобильным стандартам безопасности (не самое удачное расположение двигателя, хрупкие кузовные материалы и т.д.), высокой вероятностью возникновения заноса из-за малого веса – 1040 килограммов — и привода на задние колёса.

Даже средний расход топлива — 9-10 литров — нельзя назвать преимуществом машины, поскольку гораздо более серьёзные аналоги с 3-х и даже более литровыми агрегатами потребляют сопоставимое количество бензина. Дизельных версий ВАЗ 2107, к слову, не предусмотрено.

Схема коробка передач жигули

ГлавнаяВаз 2110Схема коробка передач жигули

Пятиступенчатая коробка переключения передач (КПП) является одним из основных агрегатов автомобиля ВАЗ 2107. Ее устройство и схема сборки отличаются высоким уровнем сложности, из-за чего обслуживание и ремонт обычно доверяют профессионалам. Однако для общего развития и понимания физики процессов, происходящих в вашем автомобиле, изучить устройство коробки не помешает.

Начнем с назначения КПП: пятиступенчатая коробка переключения передач ВАЗ 2107 по своему функциональному назначению призвана выполнять функцию преобразования величины крутящего момента, получаемого от двигателя, с последующей передачей его трансмиссии.

Используемая в ВАЗ 2107 КПП имеет всего шесть скоростей – пять передних и одну заднюю. Схема переключения скоростей аналогична стандартной четырехступенчатой, к которой добавлена пятая скорость – влево до упора и вперед. Переключение между ними осуществляется движением ручки переключения скоростей.

Схема расположения основных конструктивных элементов выглядит следующим образом:

Основные узлы и механизмы коробки передач смонтированы в корпусе 3. Ниже приведена схема расположения деталей КПП.

К ним относятся:

  • Первичный вал 4 с установленными на нем приводными шестеренками и синхронизаторами;
  • Вторичный вал 10 с шестернями;
  • Промежуточный вал 1, в сборе.

Так как схема данного механизма достаточно сложная, остановимся на ней более подробно.

Первичный вал

Является единым целым с шестерней, вращается на подшипнике 3, установленном в картере коробки и уплотненном сальником.

Вторичный вал

Является продолжением первичного в пространстве. На нем собраны шестерни первой (23), второй (24) и третьей(25) передач, свободно перемещающиеся и в определенных положениях входящие в зацепление с соответствующими шестернями промежуточного вала 1. Все шестерни имеют разный диаметр, благодаря чему обеспечивается изменение величины передаваемого крутящего момента.

Вторичный вал вращается на подшипниках 9, 11 и 12. Первый из них – роликовый, устанавливается в первичный вал, остальные запрессованы в картер и заднюю крышку соответственно.

Промежуточный вал

Предназначен для передачи крутящего момента определенной величины от первичного к вторичному. Вращается на подшипниках 2, 22 и 19. Шестерни составляют с валом единое целое. В этом же блоке установлены шестерни пятой скорости 18 и задней 20. Последняя устанавливается на отдельном валу 21, соединенном с вторичным на шлицах.

Для залива масла в коробку передач ВАЗ 2107, слева в корпусе предусмотрено специальное отверстие 11, закрываемое пробкой. Низ корпуса закрывается стальной крышкой, которая крепится десятью гайками.

Все соединения крышек с корпусом коробки загерметизированы специальными прокладками, предотвращающими протекание масла.

Заправочный объем масла для коробки передач ВАЗ 2107 равен примерно 1,6 литров. Некоторые автолюбителя предпочитают заливать масло через верх, в месте, где ручка вставляется в КПП. Такой метод значительно проще стандартного, так как ручка находится в салоне и получить к ней доступ не составляет особых проблем, чего нельзя сказать о заливном отверстии.

Управление переключением передач осуществляется набором вилок, которые приводит в движение ручка. Устройство и основные детали механизма переключения скоростей наглядно иллюстрирует следующая схема.

Здесь номерами 1, 2 и 16 обозначены вилки переключения скоростей: третьей и четвертой, первой и второй, задней и пятой соответственно. Номерами 5, 7 и 9 обозначены штоки соответствующих вилок, которые приводит в движение ручка 8, выведенной в салон автомобиля ВАЗ 2107.

Схема работы механизма переключения следующая: когда ручка 8 изменяет свое положение, ее шарнир входит в зацепление с выемкой на одном из штоков, другой конец которого жестко сцеплен с вилкой болтом 3. Вилка, в свою очередь, входит в паз на соответствующей шестерне переднего (16, 23, 24, 25) или промежуточной (20) заднего хода.

Таким образом, ручка 8 обеспечивает перемещения вилки и происходит зацепление определенной шестерни вторичного вала с соответствующей ей шестерней промежуточного. При этом цепочка передачи крутящего момента замыкается, вторичный вал начинает вращаться со скоростью, соответствующей передаточному числу зацепленных в данный момент шестеренок.

Как видим, схема устройства коробки ВАЗ 2107 достаточно сложная, поэтому не рекомендуется заниматься ее ремонтом, не имея соответствующих навыков. Лучше доверить это дело специалистам.

Что такое редуктор?

Редуктор преобразует момент вращения в коробке. Каждый редуктор характеризуется коэффициентом полезного действия, отношением передач, удельная мощность, угловая скорость валов, их количество и др.

В редукторе ВАЗ есть одна передача, два ведомых вала и один ведущий. Заводские отношения (3,9 – 4,1 – 4,3 – 4,4). Или, другими словами, столько оборотов нужно сделать кардану, чтобы колесо повернулось один раз.

На графике показано, как будет зависеть скорость автомобиля (числа по горизонтальной оси) от частоты вращения коленвала двигателя, (числа по вертикальной оси) у которого различные главные пары в редукторе:

Когда необходимо менять или доливать масло в коробке “семерки”

Доливать масло нужно лишь когда его уровень ниже нормы. Это можно сделать специальным шприцом, предварительно открутив маслозаливную пробку. Замена масла в коробке ВАЗ 2107 выполняется в таких случаях:

  • После пробега 60 тысяч километров. Производитель рекомендует менять трансмиссионное масло именно с таким интервалом, но фактически лучше делать это немного чаще — примерно раз за 50 тысяч километров.
  • При появлении посторонних шумов. Масло со временем теряет свойства, в него попадает влага и частички металла, которые ускоряют износ деталей. Поэтому первое, что необходимо сделать при появлении гула или скрежета — проверить и поменять масло.
  • При резком изменении цвета (почернении). Если масло в КПП имеет черный цвет, его нужно срочно менять, независимо от текущего пробега автомобиля.
  • При покупке подержанного автомобиля. Если вы точно не знаете, когда прежний хозяин последний раз менял трансмиссионное масло, сделайте это сразу после покупки.

Промедление с заменой масла быстро приведет к поломке КПП.

Сальники КПП и их замена

Сальники в любом механизме, где они есть, исполняют роль прокладок. В данном случае они предназначены для герметизации отверстий, откуда выходят первичный и вторичный валы. Ранее сальники отливались из резины.

В настоящее время из современных композитных материалов, более устойчивых к смене температурного режима и агрессивной среде.

Сальник первичного вала

Сальник, который устанавливается на первичный вал, имеет размеры:

  • • внешний диаметр – 47 мм;
  • • внутренний диаметр – 28 мм;
  • • ширина – 8 мм;
  • • вес – 20 грамм.

Установлен он в отверстии выхода вала в кожухе сцепления и служит для предотвращения протекания смазывающей жидкости через вал.

Сложности в замене сальника нет, но коробку передач снять придется.

Очередность выполнения работ по смене сальника следующая:

  1. С КПП снять кожух сцепления.
  2. Снять выжимной подшипник и вилку муфты сцепления.
  3. Вынуть отработавший сальник, подцепив его отверткой или ножом.
  4. То место, где находился сальник, хорошо вычистить и протереть насухо.
  5. Установить новый сальник на штатное место.
  6. Поставить на место все детали, которые сняли с коробки в обратном порядке.

Сальник вторичного вала

Сальник, который устанавливается на вторичный вал больше и имеет размеры:

  • внешний диаметр – 56 мм;
  • внутренний диаметр – 32 мм;
  • ширина – 10 мм;
  • вес – 10 грамм.

Установлен он на выходе вторичного вала сзади коробки.

Очередность выполнения работ по смене сальника следующая.

  1. Открутить гайку крепления фланца, предварительно его зафиксировав.
  2. Снять с вала центрирующее металлическое кольцо.
  3. Снять фланец и шайбу, применяя съемник.
  4. Вытащить старый сальник, применяя инструмент.
  5. Зачистить и вымыть место посадки сальника.
  6. Установить новый сальник.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Мастер Иван Глазунов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
