Как сделать разварки дисков своими руками

Достоинства и недостатки

Но вначале укажем, что дают установленные на автомобиль колеса увеличенной ширины.

Из положительных качеств от их использования отмечается:

  • Оригинальный, нестандартный вид колес;
  • Легкость изготовления с минимальными затратами;
  • Увеличенное пятно контакта шины с дорогой за счет большей ширины, что сказывается на проходимости авто.

На этом все положительные качества от установки разварок на авто закончились.

А вот недостатков у такого тюнинга больше:

  • Повышение потребления топлива;
  • Снижение динамических показателей авто;
  • Снижение управляемости авто на высоких скоростях;
  • Увеличение нагрузки на оси, что приводит к преждевременному износу подшипников.

Сюда также можно отнести сложность поиска шин увеличенной ширины, ведь стандартные на такой диск уже не сядут.

Да и внесение изменений в конструкцию самого диска обязательно скажется на его прочностных показателях. И как бы качественно разварки не были сделаны, все же безопасными их считать нельзя.

Ну и напоследок хоть и пустяковый, но все-таки недостаток. Автомобиль с установленными разварками придется намного чаще мыть, поскольку край колес будет выступать за крылья.

Из-за этого въезд даже в небольшую лужу будет сопровождаться обильным забрызгиванием боков авто.

Поэтому перед тем, как приступить к изготовлению разварок, следует хорошо все обдумать, ведь сделать уникальным авто можно и другими способами.

Для тех же, кто решился оснастить свою машину такими дисками, потребуется не так уж и много.

«Донорами» для создания разварок выступают обычные стальные штампованные диски. Литые для этого не подойдут, поскольку материал их изготовления очень плохо поддается сварке, да и вообще какое-либо вмешательство в их конструкцию чревато серьезными последствиями.

Стальные же диски – недорогие, с ними легко работать, и они хорошо свариваются, а без сварочных работ их не создать.

Сначала пройдемся по конструкции самого штампованного диска. Состоит он из самого диска (с центральным и крепежными отверстиями) и обода с бортами, на которые садиться шина. При этом обод садится на диск и приваривается к нему.

Существует два основных способа сделать разварку – из двух дисков (более простой, но затратный) или с помощью вставки. Причем второй метод может отличаться по способу исполнения.

Поэтому рассмотрим каждый из них более подробно, причем на примере конкретных автомобилей.

Разварки становятся все более популярными и в связи с этим многих начинает интересовать вопрос — что такое разварки?

Разварки это в первую очередь — совершенно другой облик автомобиля.

Любой автомобиль выглядит лучше на широких дисках и разварки — самый недорогой способ сделать это. Стандартный штампованый диск, к примеру, 6,5J, после разварки становится 10J, причем, итоговая ширина не ограничена размером 10J, она вообще ничем не ограничена!

В том числе — арками крыла автомобиля. Иногда их просто вырезают, чаще — раскатывают, если размер разварок позволяет их там «спрятать».

Для чего нужны такие диски ?
в последнее время, тенденцию поддержали многие владельцы стильных авто: поставить на разварки резину домиком, выдвинуть их за пределы арок и сделать занижение подвески — три слагаемых успеха!

Описание способов изготовления

Первый способ — два диска разрезаются вдоль в определенном месте и свариваются между собой. При этом способе потребуется вдвое больше дисков (на схеме добавлена желтая часть от диска-донора)

Второй способ — вваривание полосы между предварительно разделенными наружней (зеленой) и внутренней (желтой) частями диска. Ширина готовой разварки не ограничена

Третий способ — комбинированный. Вварка полосы между предварительно разделенными наружней (зеленой) и внутренней (желтой) частями диска, а также перенос ступичной части (красной), иногда — обмен местами наружней (зеленой) и внутренней (желтой) частей диска. Самый сложный и долгий способ

В данной статье опишу вам первый способ создания разварок а именно создание разварки из двух дисков .

Чтоб сделать один широкий диск, понадобятся:
— диск стандартный стальной(штампованный) – 2 штуки
— болгарка
— сварочный аппарат
— герметик шовный (не обязательно, об этом в самом конце статьи прочитайте)

Берем два диска и у 2 диска насквозь прорезаем болгаркой по красной линии, отсекая наружный обод и выкидываем его.У 1 диска только надрез по красной линии наружного обода до внутренней части диска чуть ближе к середине, отсоединив наружный обод выкидываем его.

У второго диска убираем ненужные остатки болгаркой.

Оставшуюся часть диска 1 одеваем на ступицу заднего моста, фиксируем гайками и надеваем вторую часть. Выравниваем второй обод относительно первого, устраняем биение, прихватываем сваркой в четырех точках в местах стыка

Обычно стандартный диск, сейчас говорим про штамповку, имеет размер колеса — равный 6,5J. Если перевести на русский язык, то это ширина – 6,5 дюйма, то есть от передней до задней стенки. А вот буква «J» обозначает профиль боковой закраины обода, на данный момент времени он самый распространенный. Для примера могут быть JJ, JK, K или просто L.

Соответственно можно поставить только стандартной ширины резину, но вот что делать — когда хочется больше, чтобы она выходила за пределы арок и кузова автомобиля, например — хочется поставить резину 10J? Все же разница получается в 3,5 дюйма, а это 2,5 Х 3,5 = 8,75 см!

Спросите – «чем ограничена ширина разварки»? ДА ничем ребята, можете сделать практически любой ширины диск, какой вам нужно, поэтому часто встречаются варианты с размерами более 10J, размер ничем не ограничен — только вашей денежной политикой, ведь такая резина будет стоять недешево.

Если честно то и достать такую резину сложно, обычно заказывают из-за рубежа США, страны Европы и т.д. после того как сделан такой диск и куплена резина можно собирать конструкцию, что тоже не так то и просто.

Как сделать своими руками?

На данный промежуток времени существует всего три основных типа изготовления таких дисков:

  • Соединение двух дисков. Разрезаются определенным образом, чтобы средняя часть у одного была шире и затем соединяются методом сварки. Таким образом, из двух получается только один диск.
  • Вставка в середину полосы металла. Диск разрезается, дальше в середину устанавливают лист (полосу) металла (обычно сталь), схожий по характеристикам с основным материалом. Затем все это дело сваривается.
  • Комбинированный способ. Нужно отметить, что его практически не применяют, потому как он самый сложный и ошибиться очень легко. Разделяется внутренняя и наружная часть диска вваривается полоса, и переносится ступичная часть, иногда меняется внутренняя и наружная части.

Скажу так сейчас самые популярные первых два пункта, именно при помощи их сейчас делаются большая часть «разварок» для автомобилей. Особенно популярен способ вставки полосы в диск разварки. Сейчас небольшое видео.

Хочется отметить, что самому сделать очень сложно, практически не реально, нужно соблюдать пропорции, нужно соблюдать размер ввариваемой полосы, правильно сварить диск, обработать и покрасить его. Если что-то нарушается, то вся работа может пойти насмарку.

Зачем нужны разварки?

Установка дисков такого типа придает автомобилю более эффектный дизайн (хотя это на любителя – некоторым больше нравится использовать титаны). В основном широкими колесами оснащаются элитные авто или спорткары. Помимо того, что бюджетная машина приобретает оригинальный дизайн, такой тип тюнинга имеет практическую цель

Более широкое колесо дает возможность не только обратить внимание прохожих на транспорт, но и повысить ходовые характеристики транспортного средства и его устойчивость на виражах. Если на машине устанавливается широкая резина, то это улучшает сцепление с трассой

Некоторые идут на такую переделку лишь из эстетических соображений. Однако в большинстве случаев это делается для улучшения управляемости машины после технического тюнинга. Стандартные штамповки не всегда оказываются эффективными в сочетании с форсированным двигателем.

Вот какие характеристики пытаются улучшить автолюбители, устанавливая колесные разварки:

  • Повысить управляемость, как на старте, так и на виражах;
  • Улучшить стабильность авто за счет его утяжеления (машина сильнее прижимается к дороге);
  • Увеличить контактное пятно с асфальтом. За счет этого водитель сможет задействовать весь потенциал форсированного ДВС.

Некоторые автомобилисты на разварку вместо подходящей широкой резины устанавливают стандартную, однако это в разы сокращает ее ресурс.

Технические параметры

Выбор дисков основывается на технических параметрах, которые важно учитывать для безопасного применения в последующей эксплуатации. Специалисты сформировали основные технические нормы, которых важно придерживаться при выборе дисков во избежание неудобств эксплуатационного плана:

  • Количество крепежных отверстий и диаметр их окружности — 4*98.
  • Диаметр ступицы — 58 мм.
  • Наиболее подходящий размер диска – 13-15, а вот 16 радиус относится к нештатным вариантам особой конструкции.
  • Вылет – 15-30 мм.
  • Наиболее подходящая ширина диска составляет 5-6 мм.
  • Для крепления колес подойдут болты М12*1.25.

Это технические рекомендации, но в зависимости от специфики шин и индивидуальных потребностей покупателя подбираются и диски.

Когда появился подобный тюнинг

В таких городах как Москва, Спб, Минск или Киев можно встретить довольно большое количество автовладельцев, на машинах которых установлены разваренные диски.

Хотя многие считают это прерогативой сугубо спортивных машин, разварку без проблем ставят на Газель, автомобили УАЗ. Даже для Оки такой тюнинг не под запретом.

Регистрация самодельного прицепа: с чего начать, пошаговая инструкция

Если заглянуть в историю автотюнинга именно в России, то тут первые образцы автомобилей со сваренными колесными дисками появились примерно в середине 70-х годов прошедшего 20 века. С такими колесами ездили машины, принимающие участие во всевозможных соревнования и состязаниях. Фактически установка разварки давала им определенное преимущество при движении, поскольку на машине могли располагаться более широкие шины.

Чаще всего разварку делают поклонники такого вида соревнований на автомобилях как дрифт или дрифтинг.

Это обусловлено тем, что измененные диски обеспечивали лучшую маневренность и надежность при удержании автомобиля на треке.

Популяризация тюнинга нарастала стремительными темпами. Подобные решения можно встретить на множестве автомобилей.

К числу популярных машин, на которых можно встретить разваренные диски, относятся:

  • Nissan 350Z;
  • Nissan 370Z;
  • Toyota Mark 2;
  • Toyota Chaser;
  • Nissan Skyline;
  • Mitsubishi Lancer;
  • Honda S2000;
  • Honda Civic;
  • Ford Mustang;
  • Dodge Charger и пр.

Но этими автомобилями перечень не ограничен.

Самое главное понять, что это такое, зачем нужна разварка и стоит ли вообще ее применять на собственном транспортном средстве.

Зачем нужны разварки

Разврка в большей мере считается одной из составляющих, которые обеспечивают впечатляющий результат при выполнении тюнинга в ходе которого кузов автомобиля приобретает стильный внешний вид, который отлично сочетается с заниженной подвеской.

Прежде всего, хочется отметить, что разварка — это самый дешевый способ поставить свой автомобиль на широкие колеса. Разварки можно изготовить из набора штатных дисков. Возьмем, к примеру, диск с шириной в 6,5 дюймов, после переделки его ширину можно увеличить до 10 дюймов, при этом изменяемый размер может быть такой, который бы позволял колесу свободно вращаться в арке крыла кузова автомобиля. В некоторых случаях любители экстремального тюнинга, ради широких колес, готовы даже жертвовать автомобильными крыльями, вырезая их вместе с арками.

Как сделать разварки самостоятельно

Насадка на выхлопную трубу авто фото, видео

Для разварок используют штампованные диски, бывшие в употреблении или новые. Литые и кованые варианты изготавливают на заказ, и они стоят дорого. Используется всего три способа изготовления разварок:

  1. Разрезают два диска таким образом, чтобы один из них остался со штампом, а другой без штампа. Причем у одного срезают внешнюю сторону, а у другого – внутреннюю, а затем большие детали сваривают. На изготовление 4 дисков потребуется 8 стандартных.
  2. Срезают с одного штампа обод и между частями колеса, в середину, вваривают стальную полосу примерно той же толщины и характеристик, что и материал диска. Из 4 стандартных штампов получается 4 разваренных, и этот вариант не подразумевает ограничения по ширине.
  3. Диск разрезают, внутрь вваривают полосу металла, видоизменяют ступичную часть, вносят другие доработки.

Второй вариант для тех, кто ищет, как сделать разварки самым дешевым способом, последний используется реже, так как предполагает кропотливую работу, подгонку.

Порядок действий при самостоятельном изготовлении разварок включает:

  • разрезание;
  • сваривание деталей;
  • обработку;
  • покраску.

Для того чтобы сделать разварки в домашних условиях, потребуется специальное оборудование, причём нужно иметь навык его использования:

  • четыре (восемь) диска;
  • болгарка с отрезным и шлифовальным диском;
  • дрель со сверлами 4-5, 10-11 мм.;
  • металлический лист для изготовления полосок, которые будут ввариваться между деталями;
  • кислотный грунт;
  • балансировочный станок;
  • штангенциркуль;
  • стяжка для груза автомобильная;
  • герметик (опционально);
  • станок для прокатки (необязательно);
  • автоматическая сварка.

Рекомендуется использоваться новые диски, так как они недеформированные и из них легче сделать разварки должного качества самому. Однако этой рекомендацией часто пренебрегают и используют «штампы», бывшие в употреблении. Б/у диски нужно сначала осмотреть и исправить деформированные части. Деформацию определяют с помощью линейки и строительной рулетки. Допустимым считается отклонение 1-2 мм. от заводской оси. Большая деформация значительна и опасна.

  1. Диск надевают на станок или ступицу авто и прокручивают вперед. Ту же самую операцию проводят со вторым штампом.
  2. У диска, биение которого сильнее выражено, убирают внешний обод.
  3. Другой разрезают так, чтобы убрать обод с другой стороны.
  4. Если биение сильное, прокатывают штампы на станке.

Это общий принцип подготовки деталей. Пошаговая инструкция по изготовлению разварок дисков своими руками вторым способом следующая:

Снимают грузики. Разрезают диск, отступив 1 см. от обода вглубь

Важно отпилить именно обод и не пропилить сам штамп. Подготавливают ровную полосу из металла толщиной 2,5-3 мм

Ленту металла скругляют с помощью трубогиба или любого круглого предмета. Если трубогиба нет, лучше взять металл толщиной 2,5 мм

– он легче гнется. Приваривать полосу рекомендуется сначала к ободу, а потом на штамп. Металлическую пластину стягивают стяжкой для груза, чтобы она ровно встала на обод, и прихватывают в одном месте сваркой. Стяжку расслабляют, так чтобы другой участок встал встык с ободом и снова прихватывают. Таким образом продолжают до конца. По длине полосу металла подгоняют по месту, когда она уже практически целиком приварена к ободу. Соединяют края внахлест, размечают и отпиливают ровно болгаркой. Прихватывают стык сваркой в трех точках. Примеряют обод на штамп и проверяют, чтобы не было биения. Регулируют, проворачивая обод и снова надевая его. Когда добьются нужного результата, прихватывают обод по кругу в 5-6 точках. Швы полностью проваривают. Шлифуют швы, надев на болгарку шлифовочный диск, чтобы швы не повредили камеру, если будет устанавливаться соответствующая резина. Если покрышка будет устанавливаться бескамерная, то необходимо нанести изнутри диска герметик. Состав должен хорошо высохнуть, после чего его зачищают до гладкости. Окрашивание рекомендуется проводить порошковой краской. Перед окрашиванием диск обезжиривают и наносят грунтовочный состав. Краску наносят в несколько слоев, давая каждому слою высохнуть. После полного высыхания краски наносят защитный лак.

Готовые разварки нужно устанавливать так же, как и обычные штампы, но если диск слишком широкий, перед установкой нужно подготовить кузов автомобиля. Автомобиль с разварками не пройдёт ТО. К тому же за передвижение автомобиля по городу могут оштрафовать или отправить транспортное средство на штрафстоянку

Такая машина привлекает внимание не только простых горожан, но и сотрудников ДПС

PCD, вылет и размер дисков, сверловка

Я думаю не ошибусь, если скажу, каждый автолюбитель сталкивался с такой дилеммой: какие же взять колёса на своего «зверя. В не зависимости как аккуратно он ездил. Расскажу об моём опыте по выбору колёс на мою «шестёрочку ВАЗ 2106.Стал вопрос о выборе зимней резины. По техническому паспорту резина на ВАЗ 2106 имеет размер 175/70 R13.

175 – это высота шины в миллиметрах;R13- внутренний диаметр шины в дюймах;70 – называет высотой профиля шины.

Но это не совсем так. Правильней говорить так – это отношение высоты шины к ее ширине. Обычно выражается в процентах. Для наших дорог нужно выбирать шины с параметрами от 65 до 75 процентов. При эксплуатации резины с низким профилем водитель испытывает трудности с вождением, особенно на отечественных дорогах. Учтите также, что резина с широким профилем значительно улучшает ходовые качества автомобиля.

Ваш автомобиль при езде по ямам становится мягче, лучше входит в повороты. Также улучшаются показатели разгона и торможения. Недостатками такой резины могут стать высокая цена, незначительное увеличение массы автомобиля, и как следствие увеличенный расход топлива. Такая резина идеально подходит для мощного и быстрого автомобиля и совсем не подходит для городских малолитражек. Рисунок на протекторах при покупке зимней резины должен быть в одном направлении.

Не знаю к каким машинам причислить Шестёрку. Но без особой переделки подходят колёса размеров R13 и R14. Если ставить колёса больших размеров нужно переделывать арки колёс, убирать или протачивать подкрылки (если они у вас и стоят). Выбрать размер дисков на ВАЗ 2106 или сделать разварку стальных дисков, о чем разговор пойдет ниже. Какие же можно ставить диски.При выборе размера дисков нужно учитывать не только диаметр шины но и ее толщину.

Все старые машины комплектуются стальными дисками, но существуют и другие диски. Вот их основные достоинства и недостатки:

— Стальные диски. Это самые дешёвые диски. Неоспоримым достоинством является то, что они обладают хорошей пластичностью. Если вы попадёте в аварию или просто «поймаете яму, что приведёт к деформации дисков, на любом шиномонтажном СТО вам выровняют их и вы сможете и дальше их использовать. Недостатками являются повышенная подверженность коррозии и не очень эстетичный внешний вид. Но если вам просто необходимо поменять на зимнюю резину, то можно купить такие диски и перебортировать на них зимнюю резину. Один комплект дисков у вас будет на лето. Другой на зиму.

— Легкосплавные литые диски имеют более эстетичный вид, довольно таки хорошо противостоят коррозии, но стоят в 6-8 раз больше, чем стальные диски. Также при аварии диск может треснуть и восстановлению он уже не будет подлежать.

-Кованные легкосплавные диски самые дорогие из всех (по крайней мере, если сравнивать их минимальные цены). Однако они вобрали в себя достоинства как стальных так и легкосплавных дисков. При аварии или наезде на большую кочку такой диск не треснет, то естественно подлежит восстановлению.

Разварки.

Дело в том что какие то десять лет назад, когда еще не было такого выбора в плане дисков и резины на ВАЗ 2106 автолюбители делали самодельные(разваренные) диски. Такому типу тюнинга поддается лучше всего все модели жигулей. Ставят разваренные диски конечно и на другие модели автомобилей, но речь пойдет именно о том, чтобы поставить большие колёса на ВАЗ 2106.Итак. Разварка – это диск с увеличенной шириной обода. Штатные диски имеют ширина от 5J до 6,5J. С помощью разварок можно увеличить толщину до 7j 8j и 10j. Попутно может возникнуть проблема, что такие тюнингованные диски не влезут в колёсные арки, особенно, если стоят подкрылки. Однако многие автолюбители знают, что это не проблема, их можно раскатать или обрезать.

Разварить диск можно двумя способами:

— Вваривание в середину диска стальной полосы.— Сварка двух дисков, обрезанных по ширине.

Учтите, однако, для таких операций годятся только стальные(штампованные) диски. Литые диски могут не выдержать термической обработки и треснуть. Еще одна особенность. При изменении ширины обода, чтобы поставить большие колеса на ВАЗ 2106, необходимо и использовать нестандартную резину. Например вы поставили разваренные диски на 13 дюймов, то выбирать нужно резину диаметром 14 дюймов, если диски на 14 дюймов, то и ставить резину на 15 дюймов соответственно.Колёса необходимо качать на 0,2-0,3 атмосферы меньше нормы. Это создает эффект подспущенного колеса. Резина «глотает все мелкие камешки и ямки, и как следствие уменьшает нагрузку на ось и ступичный подшипник. Далее сделать схождение передних колес минус 1 мм спереди, при котором колеса, как бы пытаются сойтись. Это убережет передние подшипники от выворачивания и продлит их срок службы.

Плюсы и минусы разварки

Если говорить об эффективности такого тюнинга, как разварка, то она практически нулевая. Единственное преимущество установки подобных дисков — необычный внешний вид автомобиля. Особенно эффектно разварка смотрится на заниженных автомобилях, в которых можно спрятать колесо частично под разрезанную арку. Такой тюнинг часто можно видеть на автомобилях, которые предназначены исключительно для дрифта, но не для повседневного передвижения по городу.

Минусов у разварки гораздо больше, и многие из них напрямую влияют на технические характеристики автомобиля, что скажется на его повседневной эксплуатации:

Сложно отыскать подходящий комплект шин. На разваренные диски увеличенной ширины требуется широкая резина

Поскольку такие шины не пользуются спросом, цена на них в автомобильных магазинах довольно высокая, а распространенность в продаже низкая.Важно: Если использовать узкую резину, это может привести к ее “соскальзыванию” в крутом повороте, что, с большой вероятностью, спровоцирует ДТП.

Повышенная нагрузка на элементы подвески. Связано это с высокой массой разварки

Нагрузка приводит к ускорению износа комплектующих подвески;
Сложности в установке. Не каждый шиномонтаж возьмется за установку разварки на автомобиль, а тем более сделает это правильно. Накачивать такие шины нужно взрывным методом.
Выше перечислены только некоторые недостатки. Также, в зависимости от конструкции сварки, могут возникать и другие проблемы. Если диск не штампованный на заводе, а сваренный из частей или путем прокладки металлической полосы, нужно убедиться, что все швы хорошо заварены и не разойдутся со временем, иначе это приведет к “стравливанию” воздуха.

Обратите внимание: На автомобиле, на котором установлены разварки, не удастся пройти техническое обслуживание. Также подобные машины привлекают гораздо больше внимания у сотрудников ДПС, и машину с разварками могут направить на штрафстоянку, если она движется по дорогам общего пользования, а водителя оштрафовать

Первый метод изготовления разваренных дисков

Разваривание подразумевает, что друг с другом соединяются две одинаковые «штамповки». Сначала нужно подготовить инструменты.

  1. Дрель с несколькими свёрлами. Лучше всего выбрать свёрла на 10, 4.
  2. Герметик шовного типа
  3. Сварочный аппарат и желательно сам сварщик
  4. Болгарка, у которой в комплекте есть несколько сменных насадок (дисков)

Для начала нам необходимо подготовить сами металлические диски «штамповки». Хорошо, если они новые, либо обладают ровной поверхностью. Но обычно именно для разварки берут диски б\у.

Необходимо оценить «штамповки», их состояние. Надо просмотреть и проверить их поверхность, чтобы понять, насколько она ровная и подходит для разварки. Есть несколько советов для тех, кто занялся этой проблемой. Зажимаем в тиски ступицу автомобиля, на которой мы впоследствии будем устанавливать разваренные «штамповки». Диск вращается после того, как устанавливается на эту ступицу. Это позволяет зафиксировать определённое биение. На ведущую ось автомобиля «штамповку» тоже можно одеть, если нельзя найти отдельную ступицу.

Существует всего два способа, позволяющих оценить биение. Если просто давить на газ, то оценивается просто сам факт наличия биения. А ещё для этого используется линейка. Её необходимо приложить как в вертикальной, так и к горизонтальной плоскости, чтобы получить необходимую величину. Биение диска считается нормальным, если оно находится в пределах 1-2 миллиметров. Если в любой из плоскостей показатель больше 2 миллиметров, «штамповку» необходимо поправить, используя специальное оборудование для ремонта дисков.

Если есть более ровная «штамповка», то она и играет роль основы для разварки. Чтобы потом не было путаницы, лучше сразу её отметить. Ободом станет для нас потом именно вторая «штамповка».

Затем можно переходить ко второму этапу работы. Со второй «штамповки» отсекается наружный обод, делается это с помощью болгарки и отрезных кругов. Что касается основного диска, то его нам необходимо нарезать в районе наружного обода, пока мы не найдём внутреннюю часть. Лучше остановиться как можно ближе к середине. Обод после этого легко снять и выкинуть. Эта деталь больше нам точно не понадобится. Только внутренний обод остаётся от второй «штамповки», на основе он станет наружным.

В центр разваренного диска наносим шовный герметик. Это делается до того, как нужно будет нанести на поверхность краску. После того, как состав высохнет, используем наждачку для удаления лишних материалов. Для этого подходит и обычная стамеска. Только на последнем этапе осуществляем покраску.

Как сделать разварки своими руками — несколько вариантов.

Если, взвесив все плюсы и минусы данного вида тюнинга, вы все равно решили установить разварки на свое авто, не допустить ошибок при этом вам поможет наша инструкция.

Вариант №1. Разварки из 2 штампованных (стандартных стальных) дисков.

  1. С помощью болгарки распилите имеющиеся диски так, чтобы средняя часть одного была шире средней части второго диска, то есть вот так (красные линии здесь – места распила).

В результате у вас должно получиться 2 вот таких элемента.

  1. Оставшийся от первого диска элемент оденьте на ступицу заднего моста, зафиксируйте гайками. Затем установите на него второй элемент, как это показано на рисунке.

  1. Выровняйте второй обод в соответствии с первым, устраните биение и прихватите стыки точечной сваркой (на рисунке эти 4 точки обозначены зеленым цветом).
  1. В результате у вас должна получится вот такая разварка.

С помощью шовного герметика 3М загерметизируйте шов. При необходимости герметик можно разбавить обезжиривателем (но только им, применение здесь уайт-спирита и растворителя категорически запрещено!!!!!!!!!)

  1. После высыхания, удалите излишки герметика (наждачкой, стаместкой или пр.), покрасьте разварку со всех сторон краской – так вы не только сделаете ее более привлекательной, но и защитите от ржавчины.

Вариант №2. Разварки из одного диска.

В данном случае увеличение диска осуществляется за счет вварки в его центр полосы металла.

  1. Разрежьте стандартный стальной диск в соответствии со схемой (см. рисунок).
  1. Возьмите полосу металла (толщиной порядка 3 мм) нужной ширины. Выровняйте в ней края и скрутите в окружность с помощью специальных роликов (можно обойтись и без них, но тогда сделать круг ровным будет проблематичнее).
  2. С помощью сварки соедините полученный элемент с частью штампованного диска со ступицей.

  1. Ко второй стороне металлической полосы приварите оставшуюся часть диска, но делайте это аккуратно, чтобы полученную в результате конструкцию не повело.

Идеально, если у вас есть возможность организовать автоматическую сварку вращающейся детали. Так швы будут ровнее и надежнее.

  1. Последним действием зачищаются швы: изнутри и, при возможности, снаружи. Разварки обкатываются,

а затем красятся и устанавливаются на авто. Вот такая красота получается в итоге.

Кстати, вваривать металл можно обратно представленной выше схеме, т.е. так:

Принцип работы идентичен только что описанному, единственное отличие – место разреза.

Вариант №3. Комбинированный.

Представляет собой симбиоз первого и второго способов, когда две части разных дисков соединяются друг с другом через полосу металла. Как вы понимаете, реализовать на практике без ошибок это довольно сложно, поэтому таким образом тюнинг практически никто никогда не делает.

Разварка из двух дисков

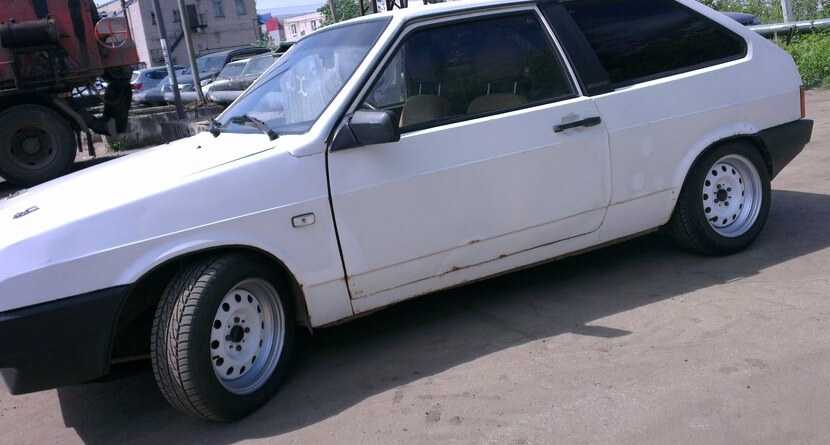

Первым будет автомобиль ВАЗ-2108. Вообще, описанная технология подойдет практически для любого авто семейства ВАЗ, поскольку конструктивно диски у них практически не различаются.

Далее буде описано, как сделать разварку из двух дисков.

Особенность проведения всех работ заключается в том, чтобы сделать все разрезы максимально ровными. Касается это не только разварок, полученных этим методом, а вообще всех.

Для разрезания лучше всего воспользоваться токарным станком, где есть возможность ровно закрепить диск. Но возможность воспользоваться таким оборудованием есть далеко не у всех, поэтому для изготовления необходимого изделия в гаражных условиях потребуются:

  • Измерительные инструменты (линейка, штангенциркуль);
  • Ступица колеса;
  • Угловая шлиф. машинка с отрезными кругами («Болгарка»);
  • Сварочный аппарат;
  • Герметик для швов.

Чтобы максимально ровно сделать разрез, лучше из ступицы (подойдет любая, главное, чтобы колесный диск сел ровно и можно было его закрепить), сделать приспособление. Суть его – вал, на который надета ступица с подшипниками.

Этот вал закрепляется на станине (столе, ровном полу), причем положение вала должно быть строго горизонтальным. То есть, нужно установить приспособление так, чтобы диск стоял без перекоса.

Также для удобства работы можно из подручных средств изготовить держатель для «Болгарки», и закрепить его на той же станине, что и вал со ступицей. Причем держатель должен обеспечивать возможность перемещаться «Болгарке».

Есть и другой способ.

Подготовив инструмент и приспособления, приступаем к работе:

  1. Поскольку разварка будет изготавливаться из двух дисков, то каждый из них нужно правильно разрезать;
  2. Берем первый диск, закрепляем на ступице. Разрезаем его в месте, где диск изгибается и формирует плоскость для посадки обода. Но сам диск и та часть обода, которая приварена к нему, затронуты не должны быть. На схеме все более наглядно:
  3. Второй диск тоже разрезается, но место разреза отличается. Резать его следует в месте контакта диска с ободом. На схеме все понятнее:
  4. После разрезания второго диска, внутренняя окружность зачищается «болгаркой», чтобы удалить оставшуюся плоскость от диска (та, к которой приварен обод);
  5. Закрепляем первую половину на ступице, на нее насаживаем вторую часть. Обязательно проверяем, чтобы не было перекоса и биений при вращении, нужно добиться максимальной центровки одной половины относительно другой;
  6. После всех установок аккуратно в 4 разных местах по окружности «прихватываем» сварочным аппаратом соединенные половины. После этого еще раз проверяем центровку и обвариваем полученный диск по всей окружности. На схеме все видно:
  7. После всех работ сварочный шов зачищается и обрабатывается шовным герметиком. Готовая разварка выглядит так:

Остается только покрасить диск, посадить на него резину, отбалансировать колесо и установить на авто.

Описанный метод неудобен тем, что на изготовление одной разварки нужно два диска, что несколько повышает затраты, зато он прост в выполнении и что немаловажно – сварочный шов только один. Разболтовка колесных дисков ваз, форд, опель, нисан, таблица разболтовки

Разболтовка колесных дисков ваз, форд, опель, нисан, таблица разболтовки

Заключение

По сути, этот метод применим для любых автомобильных марок. Однако чаще всего, как показывает практика, он применяется на машинах «ЛАДА».

Особенности установки разварок на ВАЗ

Возможно, это объясняется тем, что изделия отечественного автопрома относятся к бюджетной разновидности, и их владельцы чаще всего стараются избежать лишних финансовых расходов. Поэтому машины «ЛАДА», как самые распространённые отечественные автомобили, чаще других прибегают к использованию такого колёсного тюнинга.

Производство и продажа разварок по РФ и СНГ

8 (927) 792 09 48

Введите свои данные и мы Вам перезвоним в самое ближайшее время.

МЕТОДОМ ВВАРИВАНИЯ ПЛАСТИН

Акция до 4 Августа !

4 разварки за 4500 рублей вместо 5500 рублей!

Закажи разварки по акции прямо сейчас!

9 транспортных компаний

покраска разварок в любой цвет

расширим диски за 2 дня

варим полуавтоматом 380 вольт

стенд для проверки биения

разварки изготавливаются в цеху на заводе

КАК МЫ ДЕЛАЕМ РАЗВАРКИ

разрезаем диски на станке

рубим и вальцуем металл

прихватываем точечной сваркой кольцо и диск

проверяем на станке биение и выравниваем

провариваем диск полуавтоматом 380 вольт

ПРИМЕРЫ НАШИХ РАБОТ

ЗАКА ЖИ РАЗ ВАРКИ ПО АКЦИИ ПРЯМО СЕЙЧАС!

. при расширении дисков придется вставлять камеру.

делается из 2ух дисков.

. разварки не влезут в

арки, колеса не будут

. нужно использовать специ-

альное оборудование, чтобы

надеть резину на разварку.

Герметичный шов. Можно

одевать бескамерную резину на разварки.

за счет уменьшения бокового

Метод вваривания пластин –

одна разварка делается из

Оставьте заявку и консультант

поможет выбрать наиболее

подходящее расширение разварок.

Можно не менять резину ,

она встанет домиком.

В грузовом шиномонтаже

оденут резину взрывом

или с помощью камеры.

ЗАКАЖИ РАЗВАРКИ ПО АКЦИИ ПРЯМО СЕЙЧАС!

ОТЗЫВЫ НАШИХ КЛИЕНТОВ

ЕВГЕНИЙ БРАТЕРСКИЙ, г. САМАРА.

Народ внимание на машину стал обращать обалдеть как! Только и смотрят на мою машину, пальцами тыкают, фоткаются, прям постоянно внимание наблюдаю, абсолютно постоянно! Приятнее всего наблюдать, когда водитель мерседеса долго и упорно смотрит на ваз)))

СЕРГЕЙ ЗЕМЛЯНОЙ, г. МОСКВА.

Привет! Вот сегодня случился этот долгожданный момент, поехал в шиномонтаж и собрал колёсики. фотки размещю на страничке. В шиномонтаже один из монтажников тоже давно присматривает такой вариант, но в Москве это делать конечно дорого! Я ему назвал вашу группу вконтакте. Так что скоро придёт вам ещё один заказик из Москвы!

АНДРЕЙ КОРНИШИН, г. ТОЛЬЯТТИ

Андрей, как ты так смог правильно определить ширину разварок?))) 305 резина как влетая встала, как ты и говорил. Разварки вообще качественные, швы ровные, герметичные, бескамерники! Спасибо за работу!

КИРИЛЛ КИМ, г. АЛМАТЫ.

Я в феврале на свой ВАЗ 2104 поставил развары. Такого ни у кого нет. И соответственно окружающие интересуются и хотят приобрести. Я сам из Казахстана, конкретно из Алматы. У нас тут найти нормальных людей тяжело. Либо нереально дорого, либо качество оставляет желать лучшего, поэтому решил к вам обратиться. Развары реально хорошие. На балансировке не гуляют.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Мастер Иван Глазунов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
