Самодельная амфибия «ихтиандр» из ссср

Тритон

Если Ихтиандр был плавающим автомобилем-амфибией, то не менее известный некогда Тритон Дмитрия Кудрячкова — это ездящий катер, вернее — глиссер. Машина достигала на воде 60 км/ч (!), а на шоссе — 100 км/ч. Кузов уникального глиссера — несущий и герметичный, на буковом каркасе из бакелитовой фанеры, обшитой стеклотканью.

Катер на колесах Тритон конструкции Дмитрия Кудрячкова.

Тритон оснастили двигателем ГАЗ‑24 и коробкой передач ЗАЗ. Через самодельный редуктор момент передавался на водометный движитель. Подвески Тритона — оригинальные пружинные, передняя унифицирована с задней. Перед въездом в воду колеса с подвесами можно было снять или, если плаванье предстояло недолгое, просто поднять над ватерлинией.

При этом оригинальная тормозная система оставалась герметичной! Не без труда, но машину все-таки удалось зарегистрировать в ГАИ. На работу и на рынок на ней ездить никто, конечно, не собирался, но на дороги общего пользования Тритон выезжал законно.

На воде Тритон со снятыми колесами мог достичь скорости 60 км/ч.

Конечно, амфибии — автомобили единичные, на любителя, и в наших реалиях далекие даже от мелкосерийного производства. Зато уже в перестроечные времена появились полноприводные самоделки, теоретически пригодные к производству небольшими партиями. По крайней мере, так тогда казалось. О них мы еще расскажем — заходите почаще!

Криминальное хобби

Где и из чего самодельщики собирали свои машины – отдельная песня. Начнём с «где». Как ни странно, частные гаражи не решали проблему, поскольку не у всех они были. Во-вторых, автомобили строили по нескольку лет, а возиться зимой с железками в холодном гараже – сомнительное удовольствие. Технари (инженеры, водители, механики) использовали своё служебное положение и обустраивали стапеля на автобазах и в заводских мастерских. Административные уложения подобная самодеятельность не нарушала.

Некоторые свои работы оформляли через станции юных техников, спортивные клубы и училища, что позволяло легализовать приобретение материалов через шефствующие предприятия.

Сложнее приходилось тем, чья работа не была связана с производственной базой. Многие начинали строить автомобили прямо в своих городских квартирах. Добро, если самоделка была небольшой, и впоследствии её удавалось перед сборкой по частям спустить на верёвках с балкона или разобрав раму пронести через лестничный пролёт. Братья Щербинины свой ГТЩ строили в квартире на 7 этаже. Стеклопластиковый кузов монтировали на сварной пространственной раме в просторном помещении, образовавшемся после того, как была сломана стена между кухней и одной из комнат. А для того чтобы спустить всю эту конструкцию на землю, пришлось разбирать внешнюю стену. Самовольное изменение элемента несущей конструкции здания – это уже серьёзное административное правонарушение.

Сомнительными с точки зрения законности были и источники исходных деталей и материалов для самоделок. Новые запчасти, узлы и агрегаты в свободной продаже появлялись редко, а успешный поиск дефицита через базы райпотребкооперации был возможен только при наличии «волосатой руки». На вторчермет автомобили шли только после совсем уж фатальных ДТП, и самодельщикам приходилось крутиться, поэтому хорошим подспорьем с 1950-х служили машины, списанные из казённых гаражей.

Удивительным образом решалась и проблема материала для изготовления кузова. Например, кузов автомобилей «Пчёлка» и «Турист» 1966 г. были целиком сварены из противней для духовок газовых плит. Освоение технологии выклейки кузовов из стеклопластика положения не изменило, поскольку эпоксидку и стеклоткань можно было купить только непосредственно на заводе (это было вполне легально) или приобрести по блату (под видом списанного товара).

Листовой металл доставали, где придётся (кровельное железо не всегда годилось), и поэтому приходилось договариваться с директорами, кладовщиками и завхозами. Прямо скажем, скрупулезно соблюдая социалистическую законность, построить автомобиль в СССР было сложно.

ЗИЛ-4102

Когда был создан автомобиль ЗИЛ-4102, то посчитали, что он должен стать прямым преемником знаменитого лимузина ЗИЛ(а), который использовался в течение многих лет Государственными слугами и высшими лицами Коммунистической партии СССР.

ЗИЛ-4102 оснащался передним приводом а также имел элементы кузова из углеволокна, а именно: -панель крыши, крышка багажника, капот и бампера.

В 1988 году было построено два прототипа авто. Изначально было запланировано, что данная модель будет оснащаться тремя видами двигателей, т.е., 4,5-литровым V6, 6,0-литровым V8 бензиновыми моторами и 7,0-литровым дизельным агрегатом, а так же имел электрические стеклоподъемники, десять аудио динамиков, CD-плеер, бортовой компьютер и белый кожаный салон.

Внедорожник «Нева»

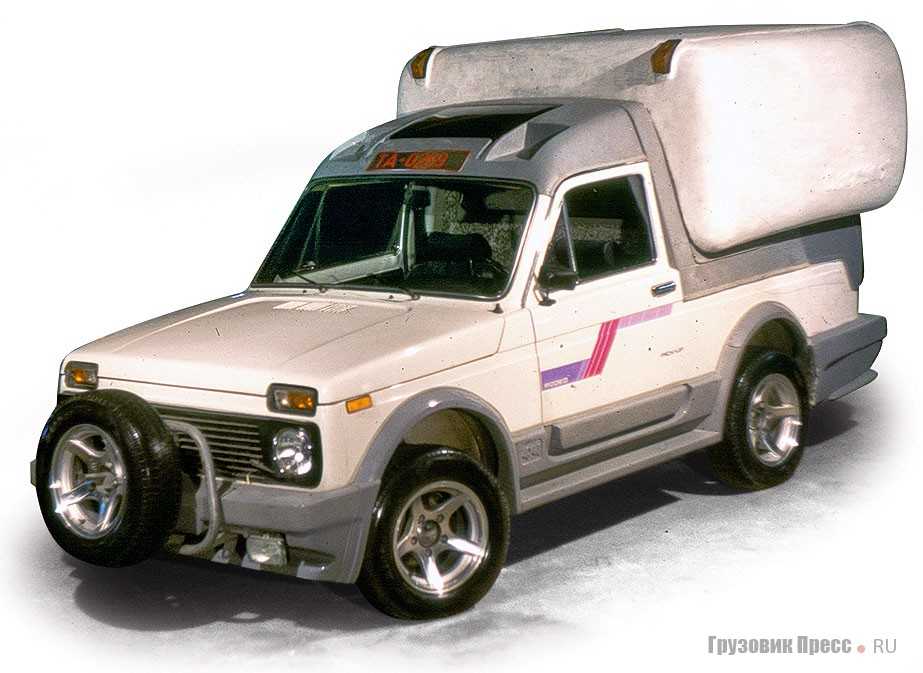

«Нева» (~1988) – самодельный пикап повышенной проходимости, сконструированный в 80-х годах прошлого столетия жителями г.Стрельна (Санкт-Петербург) Николаем Яковлевым и Владимиром Капусто.

Автомобиль, выпущенный создателями в двух экземплярах, собирался на узлах и агрегатах ГАЗ-69 и УАЗ-469 – трансмиссия, ходовая часть; ГАЗ-24 – элементы подвески; ВАЗ-2101/03/21 – двигатель, коробка передач, стекла. Рама, панели кузова были изготовлены конструкторами самостоятельно из металла.

Как утверждали создатели, машины показывали отличную проходимость, легко преодолевая преграды, которые были не под силу, к примеру, «Ниве».

Три самоделки из советских журналов. Современное исполнение

В Советском Союзе издавалась большое количество литературы, посвященное различным техническим или домашним самоделкам. Многие из этих самоделок не потеряли своей актуальности и сегодня. Ниже представлено описание изготовление трех самоделок, опубликованных в разных советских журналах и сборниках.

Кисть из поролона.

Для изготовления такой кисти вам понадобятся: 1.Кусок поролона. 2.Канцелярский зажим для бумаг. 3.Два шурупа. 4.Дощечка.

Дощечку можно заменить ручкой от старой кисти. В канцелярском зажиме сверлится два отверстия. Затем с помощью шурупов зажим крепится к ручке кисти.

Полоска поролона складывается в несколько слоев и помещается в зажим. Кисть из поролона готова к использованию. Такую кисть не нужно мыть — засохший поролон просто заменяется новым.

Зажим для наждачной бумаги.

Наждачная бумага применяется при обработке поверхностей различных материалов. При этом домашний мастер обычно оборачивает наждачной бумагой подходящий брусок. Но для этих целей можно изготовить несложное приспособление – зажим для наждачной бумаги. Для его изготовления потребуется: 1.Фанера толщиной 6 мм. 2.Планки сечением примерно 10х10мм. 3.Болт М8 или М10. 4.Четыре шурупа. 5.Шесть небольших гвоздиков.

Из фанеры нужно выпилить три заготовки размером 100х60 мм. Затем их складывают вместе и сверлят отверстие под болт. В одной из заготовок выпиливают лобзиком прорез шестиугольной формы под головку болта.

Затем две заготовки (одна из которых с шестиугольной прорезью) склеивают вместе. Это будет основание зажима. С помощью шурупов к основанию крепят планки. В верхнюю часть планок вбивают по три гвоздика и откусывают шляпки, так чтобы оставалось примерно по три миллиметра.

После этого все детали соединяют, стягивают болтом и гайкой. Снизу на основание можно приклеить слой фетра или какой-нибудь другой подобной ткани.

Для того чтобы установить шлифовальную бумагу в зажиме необходимо ослабить гайку, завести один край бумаги за планку и закрепить его за гвоздики. Затем заводят точно также другой край шлифовальной бумаги. Затягивают гайку.

Складной походный столик.

Складной походный столик пригодится при различных выездах на природу. Столик имеет небольшой вес, и его сборка/разборка займет не большое время. Данный столик использует в качестве стойки шпильку диаметром 18 мм и устанавливается на крестовину. Для изготовления складного походного столика понадобятся следующие материалы: 1. Шпилька диаметром 18мм; 2. Гайки и шайбы М18; 3. Отрезки фанеры толщиной 12 мм; 4. Брусок 50х50мм;

Столешницы для столика изготавливаются из фанеры толщиной 12 мм. Размеры столешниц 300х450 мм. В углу столешниц, на расстоянии 50-70мм от краев, просверливаются отверстия под стойку. В данном случае было изготовлено три столешницы, но можно сделать и больше.

Далее изготавливаем крестовину. Длина деталей крестовины – 600мм. В нижней части крестовины, вместе крепления её деталей, перьевым сверлом выбирается часть материала, для того что бы «утопить» шайбу и гайку.

Длина стандартной шпильки – 1м, это слишком много для столика. Такой высокий столик будет не удобным. Поэтому длину шпильку нужно уменьшить, например, до 800 мм. Собираем походный столик, устанавливая столешницы и крестовины на шпильку, закрепляя их шайбами и гайками. Затем фанерки столешниц раздвигаются, образуя развернутый столик.

Ихтиандр и Ихтиандр-2

Знаменитая, известная всем любителям «самавто» амфибия Игоря Рихмана по имени Ихтиандр.

На воде Ихтиандр мог быть не только амфибией, но и яхтой ­с парусом.

Одна из них — Ихтиандр инженера Игоря Рихмана. Гармоничный автомобиль с герметичным дюралевым (с пенопластовыми панелями изнутри) кузовом и сдвижным для входа/выхода колпаком, объединявшим боковые стекла и часть крыши. Машина появилась в 1979 году. Двигатель ВАЗ‑2103 и коробка передач ЗАЗ‑966 стояли сзади и приводили не только колеса, но и водометный движитель. При выезде из воды водомет и колеса можно было использовать одновременно.

Подвеска Ихтиандра была оригинальной: независимой торсионной спереди и сзади.

Ихтиандр‑2 — это вторая, более поздняя амфибия Игоря Рихмана.

На шоссе машина развивала приличные 120 км/ч, на воде — до 20 км/ч, что тоже очень солидный показатель даже для некоторых аналогичных зарубежных конструкций тех лет. Позднее, проехав на первой машине около 400 тысяч км, Рихман построил Ихтиандр‑2 с мотором от Нивы, коробкой передач от ЛуАЗа и более модным кузовом.

В воде не тонет: автомобили-амфибии СССР

«Автомобиль-амфибия» до сих пор звучит как что-то футуристичное и фантастическое

Сергей Яковлев«Автомобиль-амфибия» до сих пор звучит как что-то футуристичное и фантастическое. Тем не менее, для военных водоплавающая машина – вещь порой незаменимая, поэтому в советское время было построено немало амфибий, а некоторые даже попали в серийное производство.

ГАЗ-46 «МАВ»

Малый автомобиль водоплавающий (сокращённо МАВ) начали выпускать на Горьковском автомобильном заводе в 1953 году. Машина предназначалась для обеспечения действий разведывательных подразделений, переправы десантников и для проведения инженерных работ на воде. ГАЗ-46 оснащался четырёхцилиндровым двигателем от ГАЗ-М20 «Победа», от ГАЗ-69 была заимствована трансмиссия и подвеска, а для движения по воде использовался гребной винт. В целом же модель была скопирована с американского Ford GPA. Выпуск «МАВ» продолжался до 1958 года, затем производство было передано на завод УАЗ. Однако, там не нашли средств для выпуска амфибии, да и необходимость этой модели была очень условной — так и закончился выпуск ГАЗ-46.

ЗИС-485 «БАВ»

Несложно догадаться, что «БАВ» 1950 года, в отличие от «МАВа» — это большой водоплавающий автомобиль. Конструкцию этой машины советские инженеры позаимствовали у американской амфибии GMC DUKW-353. Машина оснащалась 110-сильным двигателем, точно таким же, как и на БТР-152. ЗИС-485 находился в производстве 12 лет и служил для переправы личного состава десанта и автомобилей. В «БАВ» помещались 25 человек или 25 тонн груза, включая автомобили и артиллерийские орудия. По увольнении в запас большинство ЗИС-485 были переданы в народное хозяйство.

ЛуАЗ-967

Полноприводный плавающий автомобиль-транспортёр особо малой грузоподъёмности ЛуАЗ-967 был создан по заказу ВДВ для эвакуации раненых, подвоза боеприпасов и военно-технического имущества, буксировки, а также установки отдельных видов вооружения. Необходимость такой модели появилась в годы Корейской войны, когда стало ясно, что даже «МАВ» — это слишком массивная амфибия для некоторых задач. ЛуАЗ-967 отличался маленькими габаритами, оснащался двигателем объёмом менее одного литра, а на воде приводился в движение колёсами – гребные винты у него отсутствовали. Характерная особенность конструкции – откидная рулевая колонка, расположенная по центру салона: при необходимости водитель мог управлять ЛуАЗом-амфибией в полулежачем состоянии.

ВАЗ-Э2122

В своё время амфибию пытались сделать и тольяттинцы. ВАЗ-Э2122 был сконструирован в 1976 году по заказу Минобороны СССР с применением узлов и агрегатов «Нивы». От своих аналогов водоплавающая «Нива» отличалась уникальным дизайном, который нисколько не выдавал в ней амфибию. Передняя часть автомобиля, кстати, напоминает Lamborghini LM002. Автомобиль оснащался 1,6-литровым двигателем, обладал уникальной проходимостью и мог перемещаться по воде со скоростью 4-5 километра в час. Годом позже был представлен второй вариант ВАЗовской амфибии, от первого он отличался улучшенными системами охлаждения, усиленным кузовом и изменённым положением сидений. Однако, ни первая, ни вторая модификация ВАЗ-Э2122 так и не увидели конвейер.

УАЗ-3907 «Ягуар»

УАЗ-3907 «Ягуар» — это ещё один перспективный автомобиль-амфибия, которому не удалось попасть в серийное производство. Водоплавающая машина была изготовлена на базе агрегатов УАЗ-469. Оригинальную конструкцию имел водоизмещающий кузов и герметичные двери. Перед задним мостом были установлены два гребных винта, а функцию рулей выполняли передние колёса. К 1989 году было изготовлено 14 советских «Ягуаров» и автомобиль был принят на вооружение. В ходе испытаний УАЗ-3907 проплыл по Волге от Ульяновска до Астрахани и обратно. Но в 1991 году ушли все перспективы военного заказа и руководство Ульяновского завода приняло решение о прекращении подготовки к серийному производству УАЗ-3907.

Редакция рекомендует:

Когда снизятся цены на автомобили: ждать осталось недолго Российский авторынок рухнул на 20%

Российские автодилеры переплюнули итальянских

Альтернатива скребку: как очистить и не поцарапать стекла автомобиля

Новости СМИ2

«Лаура»

В полуразвалившейся постройке на окраине, тогда еще, Ленинграда работали Геннадий Хаинов и Дмитрий Парфёнов. В качестве основы использовался самодельный сварной каркас, изготовленный из обычных водопроводных труб.

Процесс постройки пары автомобилей (личный транспорт желали иметь оба конструктора) растянулся на несколько сезонов. В холодное время года шла работа над ходовой частью, а в теплое – клеился стеклотканевый корпус.

Сердцем будущего автомобиля стал движок ВАЗ 2105. Усилиями Хаинова и Парфёнова ВАЗовский агрегат соединился с КП производства Запорожского автозавода, а вот в качестве ШРУС использовали узлы от «Нивы». Все работы проводились только своими руками.

В результате, усилиями авторов этого проекта удалось создать две оригинальные машины, которые смогли достойно представить советский автопром на выставке ЭКСПО-85. Автомобили развивали скорость до 170 км/час.

В салоне «Лауры» присутствовала уникальная электронная приборная панель, оснащенная бортовым миникомпьютером. В качестве последнего использовался обычный программируемый калькулятор.

Тандем конструкторов распался в 1988 году. Судьба оригинальных машин различна: одну из «Лаур» разобрали на запчасти к проекту «Лаура 2», а вторая была продана в один из профильных музеев.

УАЗ-3170 «СИМБИР»

Развитие нового автомобиля внедорожника марки УАЗ началось в 1975 году. Его придумал и разработал ведущий дизайнер Ульяновского автозавода Александр Шабанов. В итоге, к 1980 году автозавод представил свою первую модель УАЗ-3370 «Симбир». Данный внедорожник имел большой дорожный просвет, который составлял 325 мм. Так же машина получилась еще и достаточно высокой (высота- 1960 мм).

К нашему счастью эта машина все-же поступила в серийное производство. Правда из-за своей плановой экономики автозавод не смог выпускать на рынок большие партии внедорожника. Стоит здесь отметить, что изначально машина была создана по заказу военного Министерства. И в конечном итоге в серийном производстве был налажен выпуск и военных модификаций машин, и гражданских автомобилей.

Назови хоть горшком…

И ещё одна связанная с самоделками проблема с трудом решалась законным образом. Речь идёт о постановке машин на учёт в ГАИ. В июне 1957 г. журнал «Техника – молодёжи» опубликовал статью «Автомобиль своими руками», в предисловии к которой говорилось следующее: «Редакцией журнала было проведено специальное совещание, в котором приняли участие представители Госавтоинспекции, заинтересованных министерств, научно-исследовательских институтов, ДОСААФ и других организаций. <…> …были составлены «Технические требования, предъявляемые к микролитражным автомобилям и мотоколяскам, изготовляемым в индивидуальном порядке». Сейчас эти требования рассмотрены Госавтоинспекцией и утверждены».

Текст требований носил характер рекомендаций и был изложен в виде ответов на вопросы, а потому законодательной силы не имел. И хорошо, что не имел, поскольку одно из его положений звучало так: «Разрешено изготовление четырёхколёсных автомобилей и трёхколёсных мотоколясок с рабочим объёмом двигателя не более 750 куб. см». Уместное для 1957 г. ограничение в дальнейшем завело бы движение самавто в тупик. А в условиях юридической неопределённости (что не запрещено законом, то разрешено) оформление ПТС в ГАИ решалось за счёт человеческого фактора.

Были и юридические лазейки. При невозможности регистрации оставался путь оформлять ПТС на самоделку через районный Технадзор. ГАИ же оставалось только выдать номерные знаки. При переделке грузовиков и автобусов регистрация проходила через областные органы сертификации, БРИЗ или завод-изготовитель. Иногда самоделку выручала её популярность в кино или знакомство хозяина с известными всей стране людьми.

Если «незаконнорожденному» агрегату документы выдавать отказывались наотрез, то приходилось ездить без номеров, полагаясь на сочувствие и понимание дорожных инспекторов.

К началу 1980-х протокол, регламентирующий регистрацию самоделок, так и не был разработан, зато появились вполне конкретные ограничения по мощности (50 л.с. на одну тонну массы) и по габаритам (4,7 м в длину и 1,8 – в ширину). Если мощность двигателя превышала 50 л.с., то вроде как и разговаривать было не о чем (многие на этот случай машину балластировали), а если не превышала, то… «гаишники» пожимали плечами и честно признавались, что не представляют, как эту машину оформлять.

Как всё это было здорово, самодельщики поняли только в 2005 г., когда регистрация самоделок неожиданно попала под запрет. Препятствующий этому закон изначально был направлен против т. н. «конструкторов» иномарок, ввозимых ушлыми предпринимателями в страну в разобранном виде, затем собираемых в кустарных условиях и регистрируемых как самоделки, но под запрет попали тюнинг, мастеринг кит-каров и настоящие самавто…

Правда, в январе 2008 г. закон был переформулирован таким образом, что настоящую самоделку теперь зарегистрировать можно. Только это потеряло свою актуальность. Частники строят автомобили собственной конструкции всё реже и реже.

Автомобиль «Катран»

Несомненно, самодельный автомобиль «Катран» Александра Федотова, можно считать одним из самых знаменитых представителей «Самавто». Свою популярность автомобиль завоевал, участвуя во многих автопробегах и смотрах-конкурсах самодельных конструкций.

Занимаясь авиамоделизмом, а после водномоторным спортом, Александр Федотов приобрел неоценимый опыт, который с успехом применил при создании этого интересного автомобиля.

Будучи макетчиком по специальности, Александр начал работу над «Катраном» с изготовления макета будущего автомобиля в масштабе 1:10. На нем он проработал множество вариантов дизайна, компоновочных и конструктивных решений. И только выверив все досконально, приступил к изготовлению автомобиля в натуральную величину.

Основанием «Катрану» служит несущее днище с элементами хребтовой рамы, изготовленное из 2-миллимитровой стали. Для изготовления рамы Александр придумал и сделал листогибочный станок.

К основанию прикреплен трубчатый каркас, на который навешиваются стеклопластиковые панели. Также каркас служит элементом пассивной безопасности.

Приводит в движение самоделку двигатель ВАЗ-2101, состыкованный через переходную плиту с «Запорожской» КПП. Самодельный автомобиль «Катран» выполнен по заднемоторной схеме. При такой компоновке на переднюю ось приходится 47%, на заднюю – 53%, что очень неплохо для заднемоторного аппарата.

Автомобиль цепко держится за дорогу, чему способствует также низко расположенный центр тяжести.

Применение коробки передач от «Запорожца» привело к тому, что «Катран» располагает независимой подвеской на всех колесах. Это благоприятно сказалось на комфорте пассажиров, и проходимости автомобиля.

Комфорту четырехместного кузова способствуют анатомические кресла, изготовленные автором самостоятельно. «Катран» сделан бездверным. Для входа-выхода служит откидывающийся вверх и вперед колпак.
Подъем колпака осуществляется с помощью телескопических подъемников.

Высокие пороги автомобиля затрудняют вход-выход. Чтобы облегчить эту процедуру, рулевая колонка отклоняется вправо. Для этого в рулевой привод был введен карданный шарнир.

Линия разъема колпака с кузовом сделала затруднительным применение опускных боковых стекол. Поэтому боковые стекла выполнены сдвижными. Задачу вентиляции салона помогает решать заднее стекло, опускающееся посредством электропривода.

Бензобаками автомобилю служат две 35-литровые емкости, изготовленные из баков стиральных машин. Топливные баки расположены в отсеке между двигателем и салоном. Размещение бензобака внутри базы считается самым безопасным решением в мировой практике автомобилестроения.

Оригинально решены зеркала заднего вида. С помощью привода они могут прятаться в передних крыльях. Форма верхней части корпуса зеркала повторяет поверхности крыла, убранное зеркало располагается заподлицо с крылом.

Многолетняя эксплуатация «Катрана» и солидный пробег доказали правильность технических решений, примененных в этом бесспорно экзотическом автомобиле.

Эскиз амфибии «Тира»: а — сухопутный вариант; б — водный вариант

увеличить, 1683х1098, 219 КБ1 — «подвесной мотоблок»; 2 — корпус: 3 — передняя подвеска; 4 — тент;
5 — механизм подъема и опускания передних колес; 6 — заднее ведущее колесо;
7 — гребной винт; 8 — несущий элемент (труба).

К недостаткам такой схемы следует отнести то, что при малых углах поворота управляемого колеса у водителя нет ощущения изменения траектории движения, водитель неизбежно продолжает увеличивать поворот колеса и вдруг корма резко уходит в сторону (так как корма находится за спиной водителя, движение ее трудно контролировать). При многорядном движении это может вызвать аварийную ситуацию.

Передние колеса с тормозами, амортизаторы с пружинами и направляющие элементы используются от передних вилок мотороллеров с доработкой верхнего узла крепления к балке (трубе). Подъем передних колес в верхнее положение для движения по воде производится червячным механизмом.

Основным достоинством амфибии «Тира» является сконструированный О. Крачуном оригинальный компактный «подвесной мотоблок», обеспечивающий высокие маневренные качества и, кстати сказать, дающий возможность его быстрого демонтажа для использования на других транспортных средствах (или в стационарных установках).

Эскиз конструкции «подвесного мотоблока»:
а — сухопутный вариант; б — водный вариант

увеличить, 1118х1546, 207 КБ1 — двигатель; 2 — бензобак; 3 — ведущая звездочка (z=17, t=12 мм);
4 — цепь роликовая ПР-11-12,7 (t=12,7 мм); 5 — пластина крепления двигателя к ноге;
6 — обойма неповоротная; 7 — амортизатор пружино-гидравлический; 8 — нога поворотная;
9 — колесо 100х430 (от мотороллера); 10 — кронштейн; 11 — рычаг подвески;
12 — румпель с органами управления; 13 — капот; 14 — кикстартер; 15 — гребной винт;
16 — обтекатель; 17 — крышка передняя; 18 — подшипник качения; 19 — кольцо уплотнительное;
20 — манжета уплотнительная; 21 — крышка задняя; 22 — шайба защитная; 23 — шпонка;
24 — вал-звездочка (z=17, t=12,7 мм); 25 — шарик Ø5.

В «подвесном мотоблоке», как назвал его автор, объединены двигатель (тот же «Вятка-электрон») со встроенным бензобаком, движитель, приводы и элементы подвески (направляющие, упругие и гасящие — направляющие элементы подвески — система, обеспечивающая перемещение колеса по определенной траектории (в данном случае — рычаги). Упругие элементы — устройства, смягчающие ударные нагрузки при движении экипажа (в данном случае — пружины). Гасящие элементы — устройства для быстрого гашения колебаний (в данном случае — гидравлические амортизаторы).

При движении по суше на выходном валу мотоблока монтируется ведущее колесо (от мотороллера). Для перехода на движение по воде колесо снимается, а на его место на тот же выходной вал надевается гребной винт.

За румпель мотоблок поворачивается на 180° вправо и влево от ДП, что позволяет разворачиваться на месте и двигаться задним ходом, как на суше, так и на воде. Передача крутящего момента от двигателя к выходному (гребному) валу осуществляется роликовой цепью (шаг 12,7 мм), проходящей по двум полым стойкам колонки. Смазка цепи и подшипников — консистентная. Натяжение цепи производится перемещением плиты с двигателем вверх.

Говоря о «подвесном мотоблоке» стоит отметить, что его несомненные достоинства оборачиваются и очевидными недостатками. Дело в том, что при подобной выносной конструкции мотоблока резко возрастают так называемые «неподрессоренные массы» (к «неподрессоренным массам» на автомобилях и мотоциклах относят 100% массы колеса с тормозом и 50% массы направляющего, упругого и гасящего элементов и привода ведущего колеса. В амфибии «Тира» к этому добавляется еще и 100% массы самого двигателя и масса топлива). Это приводит к необходимости применения более энергоемкой и тяжелой подвески, усиленных кронштейнов, препятствует использованию более мощного двигателя.

«Катера и яхты», 1987 г.
