Как снять рулевую колонку на уаз буханка

Техническая сторона вопроса

Выбор ГУР лучше оставить за профессионалом – тут есть немало трудностей. Подходит несколько моделей, каждая из которых имеет свои достоинства и недостатки. Ориентироваться стоит на финансовые возможности и простоту ремонта в дальнейшем. Редкое исполнение потребует дорогих запчастей, что противоречит духу УАЗ.

Установка ГУР на любую модификацию УАЗ 469 потребует небольшие изменения в его конструкции. Основные сложности:

1. Замена части рулевого устройства, с переделкой крепления. Старые кронштейны будут только мешаться, и их лучше сразу же срезать.
2. Установка насоса и бачка, которые обеспечат подачу трансмиссионного масла. Жидкость стоит менять несколько раз в год при интенсивной эксплуатации, а так же контролировать её уровень. Насос работает исключительно при включенном двигателе – он не автономен.
3. Требования к точности отладки работы и полном отсутствии воздуха в системе. Даже небольшая прослойка моментально собьется в пену, и характеристики упадут.
4. Необходимость соединения с элементами управления УАЗ 469, спроектированными десятилетия назад.

Всегда стоит обратиться к компетентному мастеру, который сделает все быстро и аккуратно и учтет все особенности.

Чтобы привыкнуть к новым условиям управления, обычно требуется несколько дней. Подобные изменения воспринимают однозначно положительно, и об обратной переделке не стоит даже задумываться.

Как отремонтировать насос ГУР своими руками

Перед тем, как начать разбирать устройство, необходимо проверить, есть ли в системе воздушная пробка, которая мешает движению жидкости. Именно из-за воздушной пробки чаще всего появляются неполадки в гидравлических системах. То есть, первым делом прокачиваем ГУР. Если после этого причины не исчезли, то приступаем к демонтажу гидрача, его разборке и ремонту деталей системы.

Последовательность ремонта:

1. Делаем полную очистку от грязи. При этом следить, чтобы грязь не попал в шланги.
2. Снять приводной ремень.
3. Сливаем масло настолько, насколько это возможно.
4. Теперь надо поставить метку на валу ГУР относительно эластичной муфты (для этого придется залезть под машину). С помощью шестигранника открутить вал руля.
5. Демонтируем рулевые тяги. Чтобы это сделать, надо левую сторону автомобиля приподнять домкратом и снимаем колесо. Обычно, чтобы снять тяги, надо использовать спецсъемник. Но, в данном случае сделать это можно без съемника.
6. Берем торцевой ключ на 15 и ослабляем болты крепления ГУР к лонжерону. Это проделывается со стороны арки крыла. Выкручиваем 2 болта полностью, один оставляем на месте.
7. Теперь, то, что осталось в шлангах, необходимо слить. Для этого подставляем разрезанную пустую канистру или другую емкость.
8. Когда жидкость из шланг вытекла, надо заткнуть их тряпками.
9. Теперь надо открутить оставшийся один болт. Одной рукой выкручиваем, второй — держим устройство гидрача.
10. Аккуратно, не спеша вынимаем насос.

Когда насос снят, приступаем к его разборке

Сначала осматриваем, не разбит ли корпус, есть ли коррозия металла. В процессе разборки, обычно, причина поломки выясняется. Далее, разбираем на составные части насоса.

Как разобрать насос гидроусилителя руля:

1. Стопорное кольцо держит подшипник. Это кольцо надо снять с помощью съемника.
2. Выкрутить болты крепления задней крышки. Крышку снимают с помощью шлицевой отвертки. Снимать надо аккуратно, чтобы лопасти не вылетели и корпуса насоса.
3. Кто не запоминает расположение с первого раза, тем рекомендуется взять чистые листы формата А4, сделать на них нумерацию и разложить их. В процессе разборки, детали выкладывают на эти листы в определенном порядке. Также надо запомнить, что лопасти закругленной частью потом надо установить наружу.
4. Теперь надо снять пластину и детали под ней.
5. После этого приступаем к снятию вала. Его надо аккуратно выбить, для этого можно использовать латуниевый молоток или резиновый, который используют мастера-плиточники.
6. Со снятого вала надо выпрессовать подшипник.
7. Если проблема была в подшипники, то есть, он может подклинивать, или рассыпался, или просто туго вращается, то запрессовываем новый подшипник.
8. Кроме подшипника, надо проверить все детали устройства и при необходимости заменить их.
9. На этом этапе, когда вышедшие из строя детали заменены, надо собрать устройство усилителя руля.

Ремонт рулевого редуктора УАЗ буханка

Разобрав механизм, промыть, осмотреть детали. Обнаружив на рабочих плоскостях червяка, винта, гайки-рейки, вала-сектора отслоения слоя термообработки, раковины, чрезмерный износ, трещины, следует немедленно их заменить. Подшипники винта, червяка следует заменить новыми в том случае, если для устранения осевого люфта удаляются все регулировочные прокладки либо на рабочих поверхностях шариков, роликов, колец имеются повреждения.

При обнаружении на рабочих плоскостях ролика, вала сошки раковин, трещин, забоин, вмятин, если образовался люфт подшипников либо посадки на оси, необходимо рассверлить ее головку, извлечь ролик.

Вставить в паз вала новый ролик и ось. Можно закрепить с помощью электрической сварки на валу сошки старой оси – со стороны рассверленной головки, а новой оси – с обеих сторон.

Ни в коем случае нельзя допускать перегрева ролика. Обнаружив на плоскостях под роликами раковины, вмятины, трещины, чрезмерный износ, незамедлительно заменить новыми все кольца опор вала-сектора.

При заметном скручивании шлицев следует заменить вал сошки. Если произошел чрезмерный износ одной из сторон бронзовой втулки картера, заменить ее новой. Запрессовав в картер новую втулку, прогладить ее брошью до диаметра 35 +0,027 мм.

Причины

Причины

Недостаточная затяжка хомута (стяжного).

Как видно, причин возникновения неисправности рулевой УАЗ буханка немало, однако правильное определение проблемы позволит быстро ее устранить.

В конструкции рулевого механизма внедорожника УАЗ Патриот имеется редуктор или гидроусилитель, который со временем изнашивается и требует проведения, прежде всего, регулировочных мероприятий. Причинами для необходимости проведения регулировки являются следующие факторы:

• присутствие скрипов или прочих посторонних шумов при управлении автомобилем;
• неравномерность хода руля;
• наличие заеданий или заклиниваний во время вращения рулевого колеса;
• присутствие люфта на редукторе.

Когда может потребоваться регулировка редуктора рулевой колонки, зависит от характера эксплуатации автомобиля. В данном материале рассмотрим, что представляет собой процесс регулировки рулевого гидроусилителя на УАЗ Патриот, а так же, как осуществляется ремонт регулировочного механизма.

С чего начать

Первым делом снимаем насос с автомобиля. Проблем с этим возникнуть не должно, ослабляем натяжной ролик, снимаем ремень. Сливаем масло из расширительного бачка, ослабеваем хомуты крепления шланг. Сдергиваем их с корпуса маслонасоса, подставив под них емкость.

Выкручиваем болты крепления. На разных автомобилях процесс снятия может немного отличаться. Но порядок демонтажа остаются для всех одинаковый:

1. Снять ремень.
2. Слить жидкость, отсоединить шланги.
3. Демонтировать из-под капота.

Следующий шаг – очистка корпуса от грязи и масла. Будет проще работать и грязь не попадет внутрь насоса при его разборке.

Про альтернативу родному ГУРу

На на самом деле надежней, а кстати и дешеле импортный с разборки, допустим от Шевроле. У Вадика на «Черной каракатице» такой к примеру стоит, после двух безвременно погибших наших.

Я себе гидрач на УАЗ примастрячил от Мерса кузов W-123. Редуктор поставил без проблем, а вот с насосом пришлось повозиться. Поставил вместе с рулевой колонкой и всеми переключателями и замком зажигания! А времени ушло примерно дня два с учетом всех подготовительных работ!

ГУР 31608-3400500 производства ОАО «Автодеталь-Сервис»

Продукт совместного производства ОАО «Автодеталь-Сервис» (г. Ульяновск) и фирмой «ZF Lenksysteme»(Германия) по выпуску Рулевого механизма с гидроусилителем (31608-3400500) (далее «Механизм») для автомобилей УАЗ марки: легковые 3160, 3162, 3163 и грузовые УАЗ 2360-«Пикап».

Комплектация «Механизма» включает в себя детали производства фирмы ZFLS (Германия): насос высокого давления, распределитель с винтом и поршень — с рейкой в сборе, игольчатые нагнетальные и спускные шланги, масляный бачок, хомут крепления бачка, кронштейн, держатель насоса, поликлиновый шкив, крепеж.

Новый продукт гидрофицированный рулевой механизм и компоненты для установки на автомобиль обладают высоким ресурсом. Имеют преимущества перед выпускаемыми рулевыми механизмами в России, такие как:
1. Высокая долговечность (удвоенный ресурс — свыше 400 000 км) и безотказность в работе.
2. Высокая информативность (наличие обратной связи от дороги через рулевой привод и механизм к водителю, т.е. обеспечивает безопасность водителя), в отечественных образцах информативность недостаточна.
3. Отсутствие течи масла в узлах и соединениях гидроусилителя, насоса и шлангов — все уплотнители производства Германии.
4. Высокий КПД (детали высокого качества позволяют достичь минимального износа и уменьшить энергетические потери «Механизма»).
5. Устойчивая и плавная работа узла обеспечивают уверенность и безопасность водителю при управлении автомобилем, в том числе на максимальных скоростях движения.
6. Надежная работа насоса высокого давления, фирмы «ZFSL» (Германия), обеспечивает стабильную работу «Механизма», уменьшен шум при работе в 2-3 раза.
7. Легкость регулировки зубчатого зацепления: рейка — поршень — вал сошки. Можно регулировать не снимая механизм с автомобиля, не отсоединяя шланги и не сливая масло из «Механизма».
8. Отсутствие шума в рулевом механизме от дросселирования рабочей жидкости при повороте рулевого колеса.

Тестовые испытания дали следующие результаты (испытания проводились на серийном УАЗ-31622):
1. Усилие на рулевом колесе: влево 2.0 кгс; вправо 2.6 кгс;
2. Скорость самовозврата рулевого колеса: 246 град/сек;
3. Скорость переставки: 76.1 км/ч;
4. Скорость прохождения поворота R 35 м: 69.5 км/ч;
5. Передаточное отношение рулевого механизма: 17.23.
Продажу полного комплекта рулевого механизма с гидроусилителем производит ООО «Техресурс».

Перейдем к насосу УАЗ Патриота

Это главный компонент системы. Агрегат призван создавать давление в контуре, что позволяет механизму в целом обеспечить эффект усиления при вращении руля. Задача контроля автомобиля для водителя существенно упрощается. Для модификации УАЗ Патриот «3163» разработчики применили отдельный насос, который можно отыскать, если осведомиться в его каталожном номере. Вот он – «3163-3407010». Именно это изделие владельцу следует устанавливать на своем авто.

Неисправностей насоса существует несколько. Если произошло повреждение корпуса изделия, то оно подлежит безоговорочной замене. Здесь владельцам можно порекомендовать рассмотреть вариант от фирмы «Delhpi». Каталожный код агрегата идентичен только что приведенному – «3163-3407010».

Как снять люксовый руль? Обычный снимается любым съемником, а на этом съемник сдирает облицовку из мягкой пластмассы.

Внимание! Проверенный на практике способ!
При помощи доработаного съемника для помпы ВАЗ 01-07 (Стоит гроши) и двух болтов М8 длиной 65 мм. При работе учесть три момента
1

отверстия в ступице руля просверлены не через 180 град
2. болгаркой срезать перемычку между отверстием и торцем съемника
3. поддельные рули не имеют технологических отверстий в ступице и данный способ не поможет
Замечания:
1. В продаже есть съемники для помпы разной толщины, — правильный это который >= 10мм.
2. Перед тем как взять в руки болгарку, надо примерить съемник на руле и наметить направление будущих пропилов. Болгаркой придется поработать серьезно.
3. Болты (те что М8) закрутьть в отверстия на руле и обязательно законтрить с обратной стороны гайками. (иначе резьбу сорвет)
Давить надо винтом (М10) входящим в комплект съемника.Фото доработаного съемника, съемник в сборе. Гайки большого диаметра выполняют роль несминающихся шайб.

Та же проблема возникла. Надо было перекинуть на пару шлицев руль, так не смог снять. Пришлось рулевой вал отсоединять и там в шлицах переставлять. Есть варварский способ, но уж больно хлипковат этот руль для него на ощупь. Можно отвернуть крепежную гайку, отсоединить вал и ослабить подшипник рулевой колонки. Один тянет на себя руль, а другой лупит в торец рулевого вала увесистым молотком. Можно приспособленьице сделать из гайки, наворачивающейся на рулевой вал на половину своей резьбы и болта вворачивающегося в эту гайку. И стучать по болту удобнее.

У меня стоит тот, что на последние новые УАЗки ставят, так он съемником без проблем сымается. Там под пластиковой нашлепкой два специальных отверстия для этих целей.

Все очень просто — нужна толстая (5-6 мм) пластина с двумя дырками под болты М8, ввертываемые в ступицу руля. Пластина упирается в вал, болты закручиваются, колесо стягивается. Просверлить дырки можно по месту, замерив расстояние между отверстиями штангенциркулем.

Берется уголок 15х15, отпиливается от него кусочек длиной ~20 см. В нем, в свою очередь, сверлится 2 дыры на расстоянии таком же, как отверстия в руле (2 отверстия с резьбой, в которые пропускается скоба для бибикала), прикладывется к рулевому валу и в отверстия сквозь уголок заворачивается что было дури два болта М8. Болты тянут руль на себя, а уголок соответственно упирается в вал, руль стягивается. Я свой так менял с обычного на люксовый. А другу хотел помочь новый руль снять на нулевой машине — так открутил на одном болте голову нафиг — потом час мучился огрызок выворачивая — так что решайся.

Перед тем, как снимать, полейте ВДшкой или Унисмой! Легче пойдет!!

Гидроусилитель или электроусилитель руля на УАЗ: что лучше?

Гидроусилитель руля УАЗ представляет собой сравнительно недорогую систему — ее монтаж более целесообразен на крупногабаритные авто, а также недорогие легковые машины. Это, пожалуй, основное достоинство системы. Еще одним преимуществом является запас мощности у ГУРа он более высокие, в отличие от ЭУР, поэтому такими системами оснащаются внедорожники, а также микроавтобусы.

Что касается недостатков ГУР:

1. Если вы ставите на УАЗ ГУР, то вам нужно будет регулярно следить за тем, какой уровень и состояние расходного материала в бачке — нужно помнить, что жидкость требует периодической замены.
2. Всегда нужно соблюдать правила использования системы, чтобы не допустить ее выхода из строя.
3. Работа узла всегда должна контролироваться автовладельцем — для оптимального функционирования нужно следить за состоянием ремешков, патрубков. Кроме того, насос гидроусилителя всегда должен быть в рабочем состоянии — подтеки или трещины не допускаются. Если в работе узла возникают проблемы, это чревато проведением ремонта ГУР.
4. Функционирование гидроусилителя руля во многом зависит от того, как работает силовой агрегат. То есть если двигатель не запущен, провернуть рулевое колесо будет крайне затруднительно (автор видео — канал domowe).

Теперь рассмотрим преимущества систем ЭУР:

1. Сам по себе ЭУР представляет собой простую и относительно небольшую по размерам систему, что позволяет сэкономить место в моторном отсеке.
2. В системах ЭУР отсутствуют патрубки и магистрали, что во многом способствует упрощению конструкции, соответственно, это отражается и на ее стоимости. При использовании ЭУР у автовладельца отпадает необходимость регулярного контроля уровня и состояния рабочей жидкости, то же самое касается ремней.
3. При правильной установке ЭУР позволит сэкономить топливо.
4. Кроме того, на УАЗ позволяет настроить систему под свои предпочтения, то есть водитель может отрегулировать усилие, а также работу узла в определенном режиме.

Также электрическая система рулевого управления имеет и свои недостатки:

1. Основной недостаток ЭУР — это его высокая цена. Именно поэтому их установка на УАЗы считается нецелесообразной с экономической точки зрения.
2. Дороговизна ремонта. Несмотря на то, что электроусилители сами по себе — довольно выносливые системы, в их работе все равно со временем могут возникать неисправности. Если узел выйдет из строя, стоимость ремонта будет недешевой, тем более, что починить узел в домашних условиях более проблематично, чем ГУР.
3. Запас мощности электроусилителей небольшой. Именно поэтому такие системы не ставятся на внедорожники, микроавтобусы, пикапы и т.д. Соответственно, это еще один плюс в пользу установки гидроусилителя на УАЗ.

Причины потери масла в ГУР

Прежде, чем думать, каким образом решить проблему с вытеканием смазки, нужно понять, по какой причине это происходит. От этого и будут зависеть ремонтные работы, чтобы ликвидировать уход масла из гидроусилителя руля. Основных причин эксперты насчитывают 3:

1. Течь рейки рулевой.
2. Подтекание насоса гидроусилителя руля.
3. Плохая герметичность трубок, шлангов соединений.

Постоянное выдавливание масла из бачка ГУР приводит к снижению его уровня, вплоть до критической отметки. Перед выполнением осмотра, найдите бачок и посмотрите, на каком уровне находится в нем рабочая жидкость. Она используется специального типа и напоминает ту же смазку, которую заливают в автоматические трансмиссии. Само по себе масло тоже теряет свои свойства при эксплуатации — оно пережигается и загрязняется, не говоря уже о возможных утечках. Опытные автослесари советуют производить полную замену спустя каждые 70-100 тысяч пройденных автомобилем километров.

Чтобы узнать о свойствах смазки, можно взять на пробу пару капель обычным шприцем. Их наливают на чистый лист бумаги. Если масло характерного темного цвета (черного или насыщенного коричневого), то пришла пора его заменить

Точно также рекомендуется обращать внимание на его запах — недопустимо, если он будет напоминать запах подгоревшего масла

Установка насоса и бачка

Любой гидравлический усилитель приводится в действие давлением жидкости. Чтобы его создать, существует насос. Но работает он через ременную передачу – от шкива коленчатого вала. Стоит отметить, что существуют разные ремни – под ГУР на УАЗ и для машин без него. Нам понадобится более длинный элемент – под гидравлический усилитель руля. Итак, снимаем приводной ремень, крыльчатку вентилятора и шкив коленчатого вала.

Далее откручиваем водяной насос. Крепим крыльчатку радиатора на колесную ступицу. Также нам понадобятся удлиненные болты «под ГУР» на УАЗ и проставка (обычно идет в комплекте). На новый шкив коленчатого вала устанавливают ремень. Также снимается кронштейн топливного фильтра. Сюда будет ставиться насос. Скоба, которая идет в комплекте ГУРа, монтируется на место шпильки помпы. Далее на кронштейнах закрепляют насос. Планку и кронштейн крепят на контргайку. При установке ремня необходимо выставить правильное натяжение. Регулировка ГУРа (УАЗ «Симбир» тоже можно модернизировать) выполняется путем натяжения специального ролика. Как определить нормальную натяжку? Ремень не должен болтаться на шкивах. Если надавить на него пальцем, он прогибается на 10-15 миллиметров, при этом вращаясь под прямым углом относительно плоскости шкива. После того как мы установили ремень ГУР на УАЗ, устанавливаем обратно топливный фильтр. Он крепится в квадратное отверстие. Дальше берем в руки дрель и сверлим в месте левого брызговика мотора несколько отверстий.

Они нужны для крепления бачка с жидкостью. Здесь нам понадобятся болты, гайки и хомут. Данный элемент соединяется с насосом при помощи полимерного шланга. Работает система на обычном трансмиссионном масле. Еще раз проверяем правильность установки деталей и заводим автомобиль.

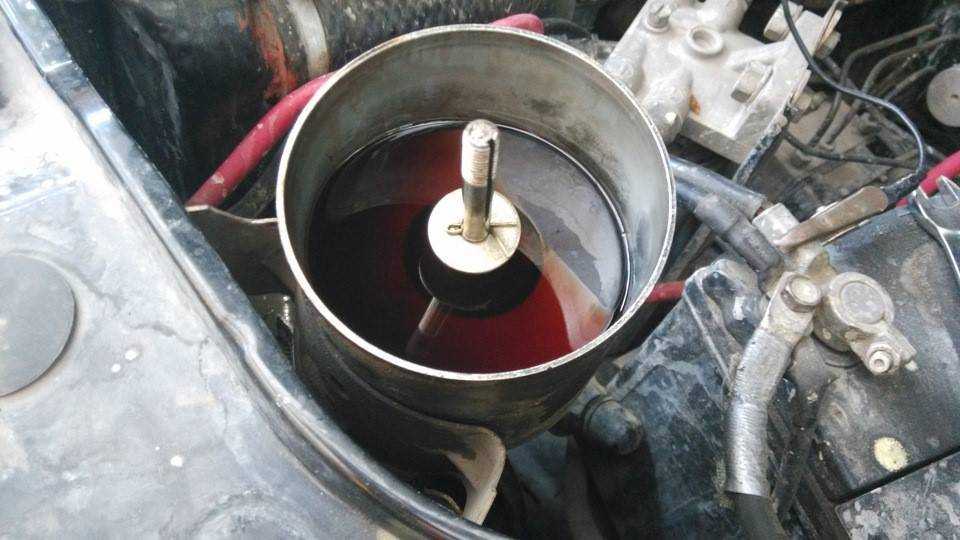

Как проверить уровень и выполнить замену рабочей жидкости

Во время обслуживания ГУР колеса УАЗ Хантер устанавливаются ровно. В таком положении жидкость в бачке гидроусилителя должна доходить до уровня сетки фильтра. Допускается превышение на 5 мм. Если жидкости не хватает, ее следует долить до указанного уровня. Обычно применяют Dexron IID или Dexron III в количестве 1, 1 литра.

С 2015 года Ульяновский автомобильный завод рекомендует менять рабочую жидкость и фильтр через каждые 45 тысяч километров пробега (или 3 года эксплуатации). Также необходимо выполнить эту процедуру после ремонтных работ на рулевом механизме. Но если при обслуживании ГУР видно, что жидкость стала слишком темной или грязной, то стоит обновить ее ранее указанных сроков.

Замена выполняется в несколько этапов:

• Передняя часть машины приподнимается и устанавливается на опоры таким образом, чтобы колеса не касались земли.

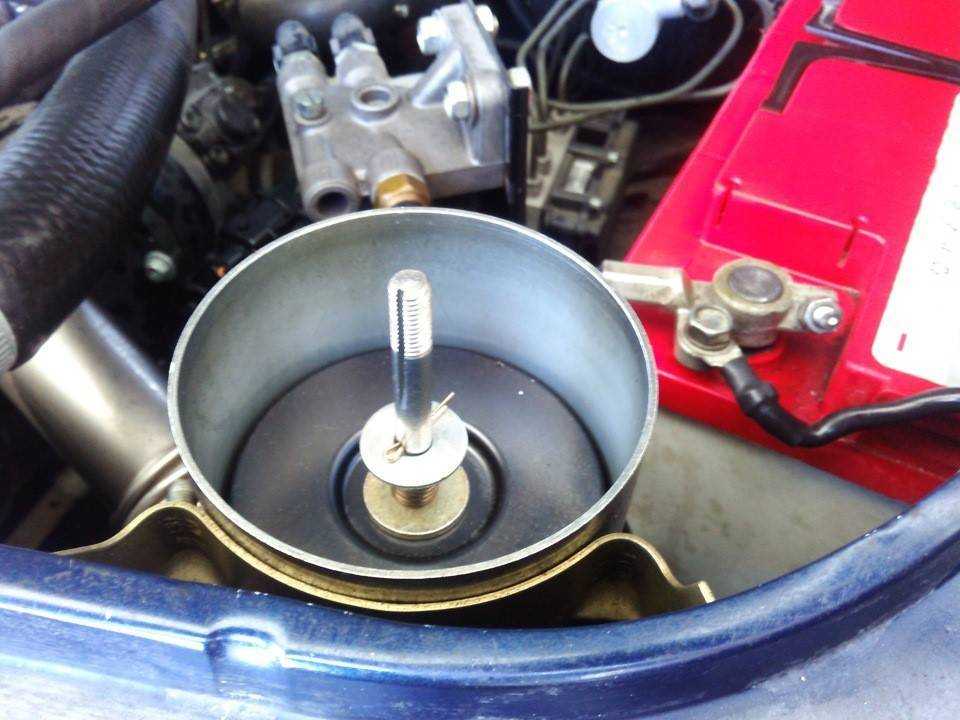

• С бачка снимается крышка и удаляется сетка фильтра. Основная масса жидкости сначала откачивается с помощью шприца или груши, а остатки сливаются через шланг. При этом руль до упора поворачивается в обе стороны.
• Вынимается шплинт, снимаются шайба, прижимная пружина и уплотнительная втулка. После этого можно легко удалить отработанный фильтр.
• Внутренние поверхности бачка очищаются от загрязнений, после чего устанавливается новый фильтрующий элемент в обратном порядке.
• Заливается свежая жидкость, пока ее уровень не поднимется над сеткой фильтра. Руль поворачивается от упора до упора, при этом должны выходить пузырьки воздуха. При необходимости жидкость доливается.
• Запускается двигатель автомобиля: если появляется пена, то в системе остался воздух. Если это происходит, то нужно заглушить мотор и дать жидкости отстояться в течение 20-30 минут.
• Двигатель запускается еще раз, руль поворачивается в обе стороны до упора по три раза (не задерживаясь на крайних точках).
• Теперь остается только заглушить автомобиль, проверить шланги и соединения на герметичность и закрыть крышку бачка.

За и Против установки гидроусилителя на УАЗ

УАЗ не выпускает машины комплектации + ГУР (кроме «Барса»). По-моему проблема в том, что у военных мостов угол поворота колеса больше (или заведомо известно о ненадежности ГУР…) На шоссе при правильном сходе -развале ГУР не нужен (на МКАД я держу руль рукой за спицу для «утяжеления»- а я не из силачей), на кочках стараюсь сильно руль без нужды не крутить (или мне встречаются какие-то особенные кочки?)

У меня ГУР стоит уже год (при военных мостах), и должен сказать, что я им очень доволен.
1. Машина имеет прекрасную маневренность — т. к. у военных угол поворота колес больше, то легкий руль при парковке позволяет крутиться буквально на месте. Попробуйте ту же операцию проделать без ГУРа…
2. На трассе машина меньше реагирует на неровности, ее легче держать на прямой, и ноль есть, хотя и не такой, как на иномарках.
3. На бездорожье легче не в пример — по кочкам то да колеям!

Проверка

На прогретом заведенном двигателе крутим рулевое колесо из стороны в сторону. В первые секунды из бачка должен выйти лишний воздух. Если он начал пенится, значит, система негерметична и нужно искать пробой. После тщательной герметизации всех шлангов заводим мотор и проверяем работу усилителя заново. ГУР, на УАЗ «Буханка» от иномарки установленный, должен действовать плавно и беззвучно. Ремень не свистит, нет потеков рабочей жидкости.

Вы сразу почувствуете работу данного усилителя. Руль крутится гораздо легче, чем ранее. При эксплуатации регулярно следите за остатком жидкости в пластиковом бачке. Ее при необходимости нужно доливать. Работа гидравлического усилителя при недостаточном уровне жидкости грозит поломкой насоса. Руль станет намного тяжелее.

Как самостоятельно можно провести ремонт

Что не подлежит восстановлению:

1. Подшипник или втулка;
2. Сальник и прокладки;
3. Сильно изношенные детали.

Если износ не критичный, то начнем ремонтировать.

Ротор и лопатки

Когда лепестки плохо выходят из ротора, их можно обработать мелкой наждачной бумагой с зернистостью 2000. Каждый лепесток чистим на бумаге, придавливая его плоской стороной, пока не добьемся гладкой поверхности.

Если внешний край лепестков имеет скошенную форму, то их нужно устанавливать в пазы ротора только этой стороной наружу. В противном случае повредится обойма насоса.

Износу подвержены пазы ротора. На них появляются острые края, которые повреждают лепестки во время эксплуатации. Складываем наждачную бумагу в два слоя и ей обрабатываем края. В результате получаем гладкую поверхность без заусенцев.

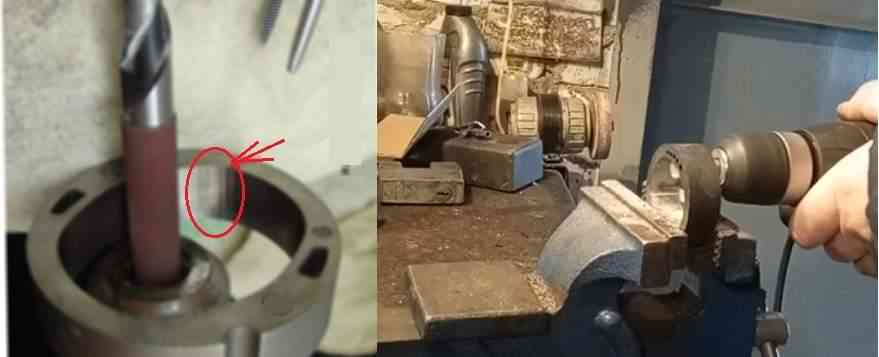

Обойма

Она имеет овальную форму. Со временем на её поверхности появляется выработка в виде ступеньки. Для устранения дефекта берем наждачную бумагу с зернистостью 1000, самое толстое сверло и дрель. На гладкую часть сверла наматываем наждачку, оставляя место для крепления дрели. Вставляем и небольшими оборотами шлифуем видимый дефект обоймы.

Главное не перестараться и не снять лишнего. В противном случае будет сильно изменена геометрия детали, восстановить её не получиться.

Крышки

Если на рабочих поверхностях верхней или нижней крышки есть задиры или заусенцы, шлифуем их наждачной бумагой. Если глубокие царапины, то убрать их не получиться, придется снимать большой слой металла, а это нарушение размеров деталей, насос может неэффективно работать или ремонт не принесет положительного результата. В этом случае только замена всего агрегата или поиск запчастей с разборок. Но я никогда не видел, чтобы они отдельно продавались.

Больше ремонтировать в насосе гидроусилителя нечего. Можно проверить редукционный клапан на предмет засорения и заклинивания. Ломается он редко, но раз сняли насос и разобрали его, то нужно на него посмотреть.

Блог про Уаз

Рулевое управление Уаз Хантер состоит из рулевого механизма с гидроусилителем, рулевой колонки с рулевым и карданным валом, рулевого колеса и рулевого привода которые включает в себя две рулевые тяги, соединенных шаровыми шарнирами с поворотными кулаками передней подвески.

Рулевое колесо установлено на шлицах вала рулевой колонки и прикреплено к валу гайкой. Вал рулевого управления установлен в трубе рулевой колонки на двух подшипниках и передает крутящий момент от рулевого колеса на рулевой механизм через карданный вал, состоящий из шлицевого вала, скользящей вилки и карданных шарниров.

Рулевой механизм типа винт — шариковая гайка — сектор, установлен в подкапотном пространстве, картер рулевого механизма прикреплен к раме болтами. Соединения шлангов с рулевым механизмом уплотнены медными шайбами. Бачок гидроусилителя рулевого управления установлен в подкапотном пространстве на кронштейне левого брызговика и соединен шлангом с насосом гидроусилителя и с магистралью возврата рабочей жидкости.

Для автомобилей Уаз-315195 Хантер с двигателем ЗМЗ-409.

Рулевая трапеция состоит из сошки, тяги сошки рулевого управления и тяги рулевой трапеции, регулируемых по длине, наконечников рулевых тяг, которые имеют разное направление резьбы в зависимости от стороны установки, рычага поворотного кулака, поворотных кулаков и шаровых шкворней.

Рулевое управление Уаз Хантер с гидроусилителем руля, принцип работы.

Винт рулевого механизма при вращении рулевого колеса вворачивается или выворачивается из гайки-поршня, которая, в свою очередь, перемещается вместе с золотником. Давление жидкости в одной из полостей рулевого механизма возрастает — гайка-поршень перемещается. Перемещаясь, гайка-поршень поворачивает вал рулевой сошки, которая, в свою очередь, через тяги рулевой трапеции поворачивает управляемые колеса. Рабочая жидкость, пройдя через рулевой механизм, поступает обратно в бачок гидроусилителя по отводящему шлангу.

В гидроусилителе руля давление рабочей жидкости создается насосом лопастного типа, установленным на кронштейне двигателя. Насос приводится поликлиновым ремнем от шкива коленчатого вала двигателя. Установленный в насосе расходный предохранительный клапан поддерживает требуемое давление рабочей жидкости в системе гидроусилителя рулевого управления в зависимости от частоты вращения коленчатого вала двигателя.

Шум в системе гидроусилителя руля Уаз Хантер.

При повороте передних колес вправо или влево до упора в системе гидроусилителя руля возможно появление шума или гула, который возникает по причине выхода насоса гидроусилителя на максимальное давление. Такой шум или гул является характерным признаком работы насоса и не влияет на работоспособность рулевого управления в целом.

Рулевые механизмы Уаз Хантер с гидроусилителем.

Рулевое управление Уаз Хантер в зависимости от комплектации автомобиля и его года выпуска могло комплектоваться рулевыми механизмами винт — шариковая гайка — сектор с гидроусилителем, производства ИНМАШ, город Стерлитамак или БЗАГУ, город Борисов, двух видов, отличающихся по типу распределителя : вал-золотник или вал-ротор.

На автомобилях с рулевым механизмом 31519-3400011-10 карданный шарнир крепится к валу рулевого механизма болтом, а на рулевом механизме 31519-3400011-20 : клином с шайбой и гайкой.

Отказ гидроусилителя руля на Уаз Хантер.

При отказе гидроусилителя возможность управления автомобилем сохраняется, но усилие на руле заметно возрастает. При отсутствии масла в системе гидроусилителя из-за повреждения насоса или разрушения шлангов, необходимо снять ремень привода, в противном случае возможно заклинивание насоса гидроусилителя и обрыв ремня.

При снятом ремне привода насоса на Уаз Хантер с двигателем ЗМЗ-409 необходимо контролировать температуру охлаждающей жидкости, так как вполне возможен перегрев двигателя. Длительная эксплуатация автомобиля с неработающим гидроусилителем приводит к преждевременному износу деталей механизма рулевого управления.

Обслуживание рулевого механизма Уаз Хантер с гидроусилителем руля.

Заключается в проверке натяжения ремня привода насоса гидроусилителя, проверке герметичности шлангов и их соединений, проверке отсутствия течей уплотнителей насоса и рулевого механизма, проверке уровня и замене рабочей жидкости в бачке гидроусилителя.

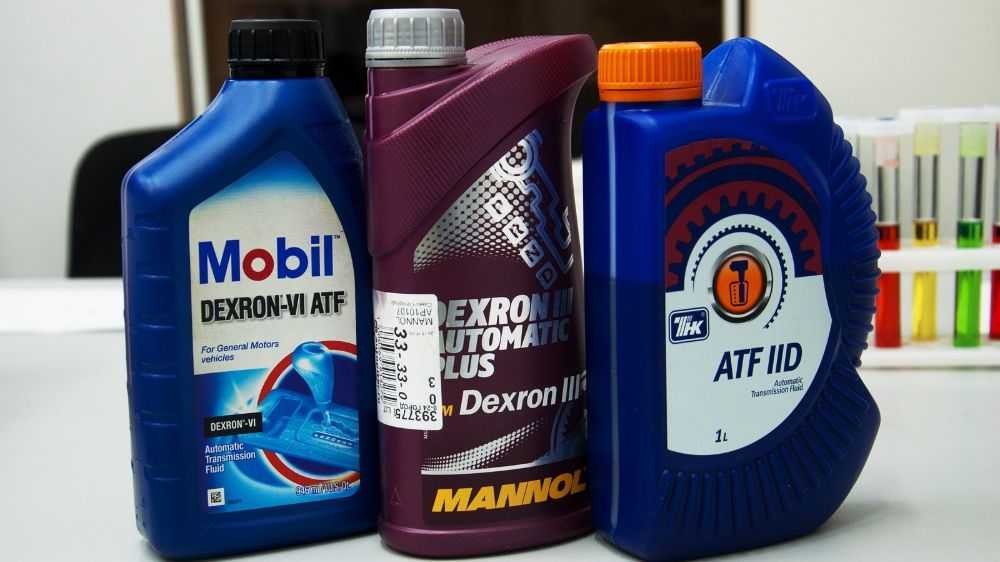

Рабочая жидкость в системе гидроусилителя руля должна соответствовать спецификации Dexron IID. Более подробно процесс замены рабочей жидкости и фильтра в бачке гидроусилителя руля, а так же параметры натяжения ремня привода насоса гидроусилителя руля на Уаз Хантер, изложен в отдельном материале.

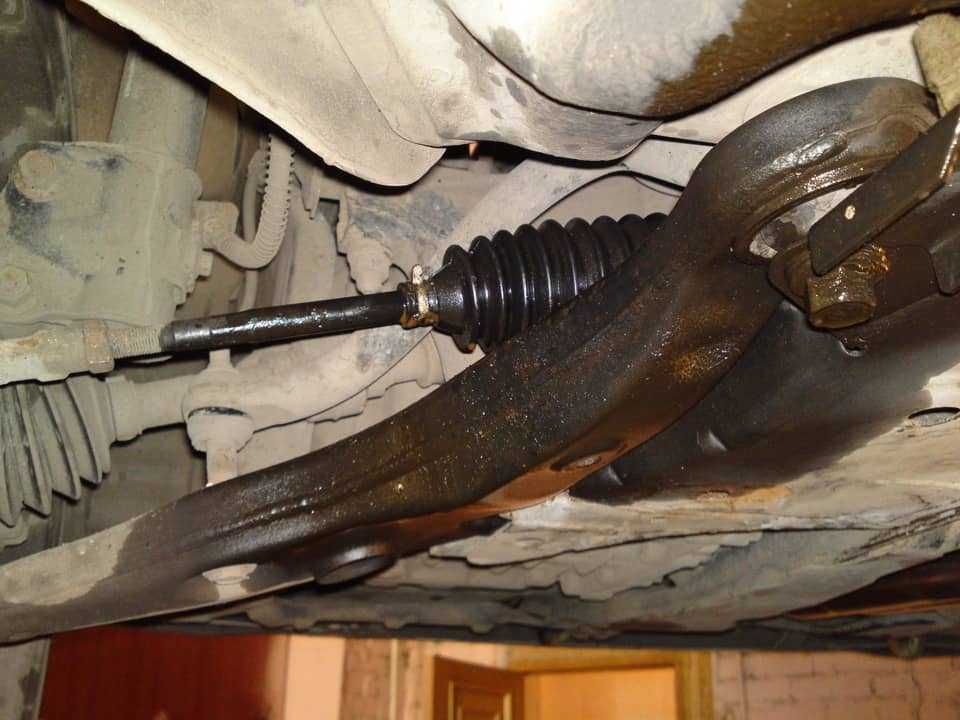

Течь в рулевой рейке

Одна из самых распространенных неисправностей, с которой приходится столкнуться владельцам авто, оборудованным ГУР-механизмом. Обычно на подтекание рулевой рейки указывают следующие симптомы:

• появление заметного люфта в рулевом колесе при управлении транспортным средством;
• возникновение стука рулевой гайки в ходе движения — обычно его отчетливо можно услышать через рулевое;
• сложности с вращением руля, который требует все больше и больше усилий для его поворота;
• появление посторонних шумов в работе насоса усилителя.

Если подтверждается любой из приведенных здесь симптомов, значит, очень высока вероятность проблемы с течью рейки рулевой и начинать следует с осмотра именно этого узла.

Течь масла в рулевой рейке ГУР

Ремонт насоса гур уаз хантер своими руками

Расскажу вам как я произвел ремонт насоса ГУРа. Но сначала немного предыстории.

Руль на холодном автомобиле летом и зимой работает без особых нареканий. Но как только автомобиль прогреется, особенно летом, руль на ХХ становится очень тугим, как будто ГУРа и нет. Зимой это проблема проявляется не так сильно, но все равно присутствует. Если поддать газу, руль сразу же облегчённо проворачивается (правда не совсем идеально, но всё же легче).

Вобщем, на лицо признак отсутствия производительности насоса ГУРа при горячем масле на ХХ. Не долго мучился, в итоге решил разобраться с данной проблемой, потратил много времени, перерыл просторы интернета, понял принцип работы насоса, нашел похожее описание и решил перебрать свой «старый» насос.

Можно отвернуть крепежную гайку, отсоединить вал и ослабить подшипник рулевой колонки.

Один тянет на себя руль, а другой лупит в торец рулевого вала увесистым молотком. Можно приспособленьице сделать из гайки, наворачивающейся на рулевой вал на половину своей резьбы и болта вворачивающегося в эту гайку. И стучать по болту удобнее. Видео (кликните для воспроизведения).

Он обеспечивает перекачку жидкости из бачка в трубопроводы и ее дальнейшее движение под большим давлением по кольцу.

Рабочее давление в насосах этого типа, предназначенных для системы ГУР, высокое, по максимуму в пределах 150 бар.

Одной из них может быть выработка на внутренней стенки корпуса насоса в виде ступеньки. Снять ступеньку можно насадкой на дрель.Другой причиной неисправности насоса ГУР может быть изношенный подшипник в закрытом корпусе (450р.) или старый сальник (50р.).При установке сальника возможно потребуется немного подточить вал на токарном станке.

Вставить новый подшипник и закрепить его заточенным болтами, которые после отпиливаются.Либо закрепить подшипник внутри насоса с помощью загнутых краев корпуса.Собираем насос ГУР в обратной последовательности. В отличие от насосов Saginaw, лопатки у насоса ZF не переворачиваются.Чтобы одет фланец на вал, нужно нагретый фланец одет на вал. После резкого остужения он сядет крепко.

Часто, причиной возникновения признаков неисправности бывает появление воздушных пробок в системе. В случае когда принято решение делать ремонт насоса гидроусилителя руля, требуется подготовить рабочее место и нужный инструмент, а также материалы для проведения работ: нужен ключ на «12», а также головки на «14» и «24»; потребуется съемник для стопорных колец;

Новый в магазине Уазовский стоит 12 тыс.

а причину то не подскажете? ПАЧЕМУ? ВЫ, знаете на сколько прост насос ГУРа на уазике?

там клинить не чему, если только ему не “помогли” есть не много причин по которым он может заклинить. 1. без масла покатали или с низким уровнем масла 2.

залито было неизвестно что, либо же фильтр не меняли или его отсутствие 3. не правильная эксплуатация, из-за не знания правил обращения с рулевым управлением оснащенным гидроусилителем.

2. Сношенный подшипник. 3. Резиновая прокладка. 4. Неровная поверхность внутренней части цилиндра(статора).

1. электрическая дрель;
2. наждачная бумага (от Р2000 до Р1000);
3. мелкий надфиль или напильник;
4. тряпочка или мягкая малярная кисть;
5. спирт (лучше всего White Spirit,он же бензин-растворитель или баллончик жидкости WD40);

Зачистка ротора сводится к устранению неровностей и заусенец пазов,а также к шлифовке поверхности ротора.

Работать лучше в перчатках, так как края ротора очень острые.Старайтесь чтобы движения были плавными и равномерными для более ровной шлифовки.

Рулевой редуктор УАЗ 469

Автомобиль УАЗ 469 оборудован механическим рулевым управлением. Оно состоит из рулевой колонки, редуктора и привода. Воздействие на механизм осуществляется из кабины автомобиля с помощью рулевого колеса. В процессе эксплуатации могут возникать различные неисправности рулевого редуктора. Для восстановления его работоспособности необходим ремонт или регулировка.

Устройство рулевого редуктора УАЗ 469

Рулевой редуктор автомобили УАЗ 469 представляет собой узел, служащий для поворота передних колес автомобиля. Устройство рулевого редуктора УАЗ предусматривает снижение усилий, прилагаемых водителем к рулевому колесу при движении автомобиля.

Картер рулевого редуктора УАЗ устанавливается на раме автомобиля. Узел фиксируется с левой стороны по ходу движения. Крутящий момент от рулевой колонки к редуктору передаётся с помощью карданного вала.

Рабочая пара рулевого редуктора автомобиля УАЗ-469 состоит из глобоидального червяка и ролика двухгребневого типа. Червяк связан с валом, на который передаётся усилие рулевого колеса. Ролик устанавливается на одном валу с сошкой рулевого механизма. Таким образом, при вращении червяка ролик вместе с сошкой смещаются в определенную сторону. Для предотвращения проскальзывания вала, сошка установлена на мелкие шлицы.

При положении колёс для движения по прямой ролик должен находиться по центру червяка. Для правильности установки сошки шлицевое соединение оснащено сдвоенными единицами. Это исключает вероятность неправильной установки детали.
