Где находится кран отопителя газель бизнес

Идентификация неисправностей

На корпусе отопителя расположен электронный регулятор, за счет которого появляется возможность плавной регулировки оборотов вентилятора. Тут также присутствует проблема с доступом к нему, как и к прочим элементам агрегата. Единственное, к чему можно добраться, не разбирая значительную часть системы — это радиатор отопителя. Для этого достаточно демонтировать бардачок. Как же быть в случае, если в системе ГАЗель Бизнес не работает печка? Ведь из-за отсутствия полноценного доступа пропадает возможность диагностики оборудования. В таких случаях первым делом следует проверять предохранитель. Для проверки работоспособности моторедуктора, управляющего заслонками обдува стекол, нет необходимости снимать всю панель полностью — убирается ее нижняя часть со стороны водителя. Для его диагностики на разъемах с электродвигателем и фиксатором подключается вольтметр или контрольная лампа. Активируем заслонку соответствующей кнопкой в режиме включенного зажигания. В случае, если лампа горит, а моторедуктор не подает признаков жизни — значит, он подлежит замене. Как снять кран печки ГАЗель Бизнес (как и сам электрический отопитель) описать словами невозможно, но с помощью схемы можно ознакомиться с его устройством и разобраться что к чему.

Если нет возможности замены привода заслонки, то с водительской стороны можно убрать тягу с рычага заслонки, вручную повернув ее в открытое положение. Чтобы сделать подобное с пассажирской стороны, необходимо будет предварительно открутить крепящие моторедуктор винты и зафиксировать аналогичным образом, повернув корпус. С целью диагностики электродвигателя вентилятора и установления причин его поломки необходимо будет снять воздухозаборник, который расположен под капотом. Это необходимо будет сделать в случае, если вентилятор не работает. После демонтажа воздухозаборника, станут видны разъемы двух проводов. Присоединив к этим разъемам контрольную лампу, необходимо включить зажигание, и лампа должна ярко загореться. По мере регулировки оборотов в меньшую сторону яркость лампы должна уменьшаться. Именно это является показателем исправности регулятора оборотов. Если же лампа горит, а вентилятор не функционирует — проблема в его электродвигателе. Проблемы с электродвигателем могут быть обусловлены зависанием щеток. В такой ситуации можно предпринять попытку постучать по блоку отопителя. Вентилятор может ненадолго возобновить свою работу, и этого хватит по крайней мере для того чтоб добраться до сервиса, не замерзнув. Если в ходе проверки станет понятным, что вышел из строя регулятор оборотов, плюсовой провод можно перебросить на разъем с предохранителем рядом с аккумулятором. Это тоже будет вариантом временного решения проблемы, возникшей в дороге, когда на улице холодно. Также ниже приведена схема крана отопителя ГАЗель.

Важность и польза системы отопления салона ощущаются только в холодное время года. При наступлении лета потребность в пользовании системой отпадает

Но, как известно, нужно готовить сани летом. В летнее время года и световой день длиннее, и погода способствует быстрому и качественному ремонту. Для начала нужно понимать, как устроена и как функционирует система отопления в автомобиле. На автомобиле Газель Бизнес, как и на всех автомобилях с жидкостным охлаждением двигателя, устанавливается печка, в которую тепло поступает от нагретых частей двигателя посредством охлаждающей жидкости. Жидкость нагревает радиатор печки, вентилятор нагнетает воздух, который, проходя через соты, нагревается и распространяется по салону. Печки Газель Бизнес оборудованы электронным блоком управления, который может управлять отопителем как в автоматическом режиме, так и в ручном. Для этого у него есть датчик температуры салона, который позволяет поддерживать заданную температуру. Все регулировки электрические, а не на тросиках, как в предыдущих версиях. Заслонками управляют моторедукторы, а температурой – электрический кран (уменьшая или увеличивая количество охлаждающей жидкости, проходящей через радиатор). Всё управление вынесено на переднюю панель, что очень удобно и не отвлекает водителя от управления автомобилем. Но любое оборудование рано или поздно даёт сбой в работе.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

Схема подключения эбу газель 406 двигатель

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

правильно сделать охлаждения двс 406. не кипит и не холодно.

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для увеличения энергетических показателей, улучшения топливной экономности, снижения токсичности и шума, на базе карбюраторного мотора УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : мотор УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько отличается, так как имеет отличия в схеме подсоединения баков расширительных и отопительных радиаторов.

Система охлаждения жидкостная, закрытая, с циркуляцией принудительного типа жидкости и баком расширительным, с подачей жидкости в блок цилиндров. В себя включает насос для воды, терморегулятор, водяные рубашки в блоке цилиндров и головке блока цилиндров, отопительный прибор, бак расширительный, вентилятор, соединительные отрезки трубы, а еще батареи отопления кузова.

Для правильной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в границах плюс 80-90 градусов. Допускается кратковременная работа мотора при температуре охлаждающей жидкости 105 градусов. Этот режим может появиться во время жары года во время движения автомобиля с полной нагрузкой на затяжных подъемах или в условиях города движения с нередкими разгонами и остановками.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости выполняется с помощью двухклапанного терморегулятора ТС-107-01 с твёрдым наполнением. При прогреве мотора, когда температура охлаждающей жидкости ниже 80 градусов, действует небольшой круг циркуляции охлаждающей жидкости. Верхний клапан терморегулятора закрыт, нижний клапан открыт.

Охлаждающая жидкость насосом для воды нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость проникает в рубашку охлаждения головки, дальше в корпус терморегулятора и через нижний клапан терморегулятора и отрезок трубы соединительный — на вход насоса для воды. Отопительный прибор при этом отключен от ключевого потока охлаждающей жидкости.

Для более хорошего действия системы обогрева салона при циркуляции жидкости по малому кругу, а подобная ситуация может поддерживаться очень долго при невысоких минусовых температурах окружающего воздуха, в канале выхода жидкости через нижний клапан терморегулятора есть дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления при входе и выходе отопительного радиатора и более насыщенной циркуляции жидкости через этот отопительный прибор.

Более того, дросселирование клапана на выходе жидкости через нижний клапан терморегулятора понижает вероятность аварийного перегрева мотора в случае отсутствия терморегулятора, так как шунтирующее действие малого круга циркуляции жидкости при этом значительно ослабляется, благодаря этому большая часть жидкости пойдёт через охладительный радиатор.

Дополнительно для поддержки нормальной рабочей температуры охлаждающей жидкости в холодный период года на автомобилях УАЗ перед отопительным прибором могут стоять жалюзи, благодаря которым можно настраивать кол-во воздуха, проходящего через отопительный прибор.

Как только температура увеличивается жидкости до 80 градусов и более открывается верхний клапан терморегулятора, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через отопительный прибор.

Для хорошего функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве мотора объем жидкости возрастает, излишек ее выталкивается за счёт увеличения давления из замкнутого объема циркуляции в бак расширительный. При снижении температуры жидкости, к примеру после прекращения работы мотора, жидкость из бака расширительного под воздействием возникающего разрежения идет назад в закрытый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 бак расширительный конкретно связан с атмосферой. Управление обмена жидкости между баком и замкнутым объемом системы охлаждения изменяется 2-мя клапанами, впускным и выпускным, находящимися в пробке отопительного прибора.

Причины, почему не греет печка в Газель Бизнес. Почини сам — Твой автопульс

Причины, почему не греет печка в Газель Бизнес. Почини сам

Любое нарушение режима эксплуатации и как следствие – не греет печка в Газель Бизнес. Но чаще всего, отопитель перестает штатно работать и без видимых причин. Например, при подаче питания, вентилятор включается и гонит теплый воздух, но стоит завести двигатель и отопитель или совсем выключается или гонит холодный воздух.

На новых машинах печка может отказать и через несколько недель.

Не греет печка в Газель Бизнес и по причинам, не связанным непосредственно с ее конструкцией. Например, при нарушении работы термостата. или при сбое в системе бортового электропитания.

Диагностика и ремонт

Конструкция отопителя продумана таким образом, чтобы проверить работоспособность любой его детали, не говоря уже о диагностике, необходимо полностью извлекать весь корпус печки и разбирать его, предварительно демонтировав всю переднюю панель в салоне.

Без снятия торпеды, замене поддается только радиатор, т.к. к нему есть доступ через бардачок.

По выражению одного из водителей, чтобы заменить тот же моторчик заслонки крана, нужно «насобирать ведро саморезов», пока снимешь переднюю панель.

Чтобы по возможности максимально оградить себя от этой трудоемкой операции, лучше в первую очередь проверить электрическую цепь подачи напряжения на печку. Питание на отопитель поступает через блок предохранителей и реле включения вентилятора.

Вначале проверяется целостность предохранителя, без подачи напряжения. После этого нужно проверить работоспособность реле. Известны случаи, когда реле имело плохое контактное соединение и постоянно отходило.

Нужно подать питание и пошевелить корпусом реле. Если чудо не произошло, и вентилятор не загудел, тогда необходима его замена.

Проверить электропривод заслонки можно на слух. При включенном питании и повороте регулятора установки температуры, должен быть слышен звук работающего моторедуктора. При крайней необходимости, когда моторедуктор отказал в дороге и необходимо направить воздух на стекла, необходимо снять тягу с заслонки и установить ее в необходимое положение вручную.

В случае, когда и вентилятор работает и электродвигатель заслонки функционирует, а с печки идет холодный воздух. нужно проверить радиатор отопителя на проходимость сот.

Конструкция

На Газели Бизнес управление системой отопления салона комбинированное и осуществляется как в ручном режиме посредством рычажков, так и при помощи кнопочного управления с панели приборов.

Схема работы отопления стандартная – поступление воздуха происходит через лобовые воздухозаборники путем всасывания вентилятором с электромотором, после чего проходит по системе дефлекторов и поступает непосредственно в кабину автомобиля.

Поступление охладителя в радиатор отопителя контролируется заслонкой, угол положения которой осуществляется приводом от электромоторчика. Электромотор привода заслонки итальянского производства, что совершенно не гарантирует от его поломки, которые на этой марке Газели с ним случаются часто.

Управление двигателем крана заслонки осуществляется в режиме автоматики и зависит от устанавливаемой температуры воздуха на выходе. В конструкции печки еще присутствует заслонка, которая регулируется моторедуктором с электроприводом и может направлять часть воздушного потока в обход радиатора.

В этом одно из главных отличий отопителя модели Бизнес от более поздних Газелей, на которых угол заслонок менялся при помощи системы тросиков.

Несовершенство и непродуманность конструкции отопителя, приводит, что когда не греет печка на Газель Бизнес, необходимо долго искать причину неисправности. Если автомобиль находится на гарантии, лучшим вариантом будет обращение в СТО.

fix-builder.ru

Блок управления отопителем газель бизнес

Отопитель Газель бизнес не плохая пародия на отопители иномарок, но только на первый взгляд. Управление отопителем осуществляется кнопками и рукоятками на электронным блоке, находящемся на панели управления. Воздух в отопитель, как и на всех «Газелях», засасывается электровентилятором через решётки под лобовым стеклом и, проходя через воздуховоды и дефлекторы поступает в салон.

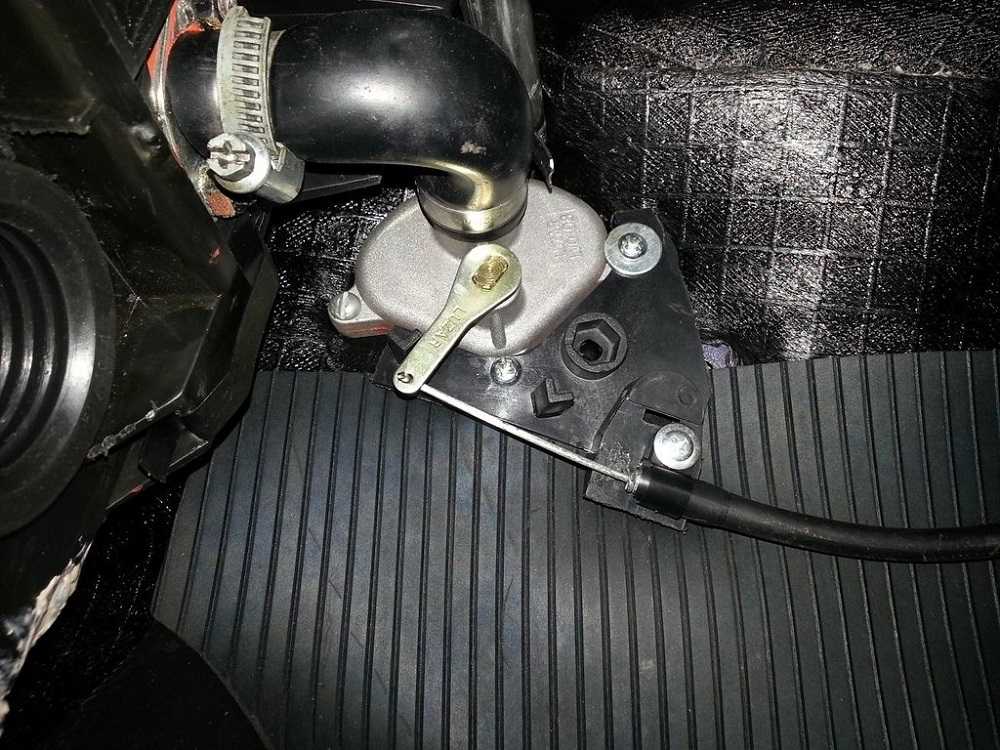

Охлаждающая жидкость к радиатору отопителя подаётся через кран, открытие и закрытие которого осуществляет электропривод. От таких же кранов предыдущих моделей его отличает наличие дополнительного штуцера. В закрытом положении крана жидкость перенаправляется обратно в систему охлаждения.

Отопитель Газель бизнес устройство

Управление краном производится автоматически блоком управления отопителем в зависимости выбранной температуры. Кроме того температура подаваемого в салон воздуха регулируется центральной заслонкой, которая поворачиваясь направляет поток воздуха, или часть его, через или в обход радиатора.

Кроме центральной заслонки существует ещё ряд заслонок, которые перераспределяют воздушный поток.Управление заслонками отопитель Газель бизнес, в отличие от предыдущих моделей, осуществляется моторедукторами, а не тросиками. Управление осуществляет блок управления отопителем. Электровентилятор отопителя находится внутри корпуса и для доступа к нему необходимо снять и разобрать весь отопитель. Не смотря на то, что электродвигатель вентилятора используется импортный, это расположение полностью перечёркивает все достоинства отопителя.

Обороты электродвигателя регулируются плавно, поворотом рукоятки на блоке управления, за счёт электронного регулятора расположенного на корпусе отопителя. Для доступа к нему, как и доступа, практически ко всем элементом отопителя, необходимо снимать переднюю панель полностью. Единственное что можно сменить без снятия панели это радиатор отопителя. Для его смены достаточно снять бардачок.

Отопитель Газель бизнес поиск неисправностей

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка моторедукторов

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Самостоятельная диагностика и замена электрокрана

Если возникла поломка или неисправность, виновником которой оказался электрический кран системы отопления салона автомобиля Газель, потребуется заменить узел.

Многих интересует, где именно находится этот элемент. Самым простым решением будет заглянуть в руководство по эксплуатации к конкретно вашей версии и модификации Газели. Но в большинстве случаев электрический кран располагается в подкапотном пространстве слева от двигателя, если смотреть со стороны улицы, примерно напротив переднего пассажирского сиденья под лобовым стеклом. Найти узел не так сложно. А вот снять его, если электрокран успел сильно закиснуть за время службы, порой бывает проблематично. Кран печки Газели соединяется с двумя патрубками, потому обнаружить элемент поможет ещё один признак.

Прежде чем менять устройство, рекомендуется подтвердить свои догадки и точно поставить диагноз.

Проверка работоспособности или неисправности электрического печного крана осуществляется следующим образом:

• сначала прогревается двигатель, после чего руками можно потрогать патрубки до крана и после него;
• переключите регулятор температуры в крайнее горячее положение;
• при этом патрубок должен иметь одинаковую температуру до и после прохождения через клапан;
• проверьте, работает ли питание электромоторчика, когда происходит переключение температуры;
• если питания нет, проверке подлежит предохранитель и по мере необходимости его меняют;
• не забудьте проверить состояние сетчатого фильтра, установленного на входном патрубке, через который жидкость должна свободно проходить;
• снимите кран и подайте на него питание, проверив, реагирует ли он как-то на изменения положений переключателя в салоне.

Если оказалось, что виноват именно электрический кран отопителя, его можно попытаться отремонтировать.

Но на практике частичный ремонт даёт лишь временный эффект. Заменив один компонент, другой через короткий промежуток времени может выйти из строя. Фактически это бесконечная череда демонтажных и ремонтных работ. Наиболее правильным и рациональным решением станет полная замена старого узла на новый качественный электрокран.

Что замены элемента отопительной системы и системы охлаждения двигателя необходимо:

• отключить минусовую клемму от аккумуляторной батареи;
• слить всю жидкость из системы охлаждения двигателя в пустую тару подходящего объёма;
• отключить клеммы от самого электрического отопительного крана;
• ослабить крепление хомутов на патрубках, с которыми соединён краник;
• отсоединить хомуты и патрубки;
• извлечь кран;
• установить новый электрокран печки;
• залить свежую жидкость охлаждения;
• убедиться в отсутствии воздушных пробок;
• прогреть мотор.

Что же касается самого электрокрана, который перестал нормально функционировать, то его неисправности чаще всего связаны с поломкой электромотора, сгоранием электрической платы, поломкой редуктора, нарушением целостности сальника и лопнувшим корпусом.

Использование электрического крана в составе отопительных системы салона и системы охлаждения двигателя на Газели даёт целый ряд объективных преимуществ.

Никаких существенных сложностей с заменой возникнуть у автовладельцев не должно. Единственный важный момент заключается в том, чтобы выбрать подходящее устройство, соответствующее конкретному двигателю Газели. Плюс учтите, что перед самой заменой узла необходимо точно поставить диагноз и убедиться в вине именно крана. Бывает так, что после замены электрокрана ситуация не меняется. А просто так потратить около 1-1,5 тысячи рублей может позволить себе не каждый владелец Газели.
