Диагностика
Причин, из-за которых не работает печка Газель Бизнес, может быть очень много. И для успешного ремонта необходимо вначале выявить причину неисправности, а уж потом приступать к её устранению:
- Первым делом нужно проверить уровень ОЖ в расширительном бочке. Низкий уровень ОЖ приводит к образованию воздушной пробки в системе охлаждения, а поскольку отопитель является самой высшей точкой, то «пробка» будет в нём.
- Далее, необходимо проверить температуру ОЖ. В холодное время года двигатель интенсивно остывает, не успев набрать температуру. Может быть неисправным датчик температуры и показывать неверное значение температуры.
- Затем необходимо проверить салонный радиатор, он забивается и может не пропускать через себя достаточное количество ОЖ. Проверить это можно, попробовав патрубки на входе и на выходе из него, они должны быть примерно одной температуры. Если на входе патрубок горячий, а на выходе холодный, то причина в забитом радиаторе.
- Если входной патрубок также холодный, то нужно попробовать патрубок который идёт на радиатор из моторного отсека до краника. Если он горячий, значит, дело в неработающем кранике.
- Ну а если и патрубок до краника холодный, то здесь вариантов больше
- первое, что нужно поверить, это термостат. Сделать это можно на заведённом, но не прогретом двигателе. Заводим и пробуем поверхность до термостата и после него. Поверхность до термостата должна нагреваться, а после должна оставаться холодной. Если патрубок после термостата нагревается, значит, дело в термостате.
- неисправна помпа. Она или заклинила, или лопнул вал, или пришла в негодность крыльчатка насоса. Жидкость плохо циркулирует по системе, и из-за этого отопитель может дуть холодным.
- пробита прокладка между блоком и головкой блока цилиндров. Данная неисправность также влияет на работу отоплителя и всего двигателя в целом. Она сопровождается клубами белого пара из выхлопной трубы и уменьшением ОЖ в системе охлаждения. В некоторых случаях возможен выброс тосола из расширительного бачка.
После диагностики приступаем к ремонту:
- Если уровень ОЖ ниже минимальной отметки, то её необходимо довести до нормы, предварительно устранив подтёки жидкости, если такие имеются. Убрать пробку возможно, продавив патрубки по всей длине на заведённом моторе. Или поставив автомобиль передом под горку и увеличив обороты двигателя до 3 000 об/мин. Также есть способ прокачки системы давлением воздуха. Нужно снять верхний патрубок с расширительного бачка и опустить его в пустую канистру. Далее, довести уровень ОЖ до полного бачка и, подсоединив ручной насос к освободившемуся штуцеру, нагнетать воздух в бачок до нижней отметки. Затем слить тосол из канистры обратно в бачок и повторить процедуру. Повторять следует 2 – 3 раза.
- Если патрубки еле тёплые, а датчик показывает 90° С, то, скорее всего, неисправен либо он, либо сам указатель температуры. Их нужно заменить. В сильный холод (больше -20), можно закрыть часть радиатора (не больше 50%), тогда мотор будет лучше нагреваться и медленнее остывать.
- Для ремонта радиатора его необходимо снять и промыть. Если промывка не принесла результатов, то нужно заменить на новый.
- Краник может не работать из-за привода, либо неисправен сам запорный механизм. На Газели Бизнес краник поворачивает электропривод. Поэтому нужно вначале проверить привод, а если он исправен, приступать к замене краника. Он или не до конца открываться, или вовсе заклинивает в одном положении, и это может стать причиной холодного потока воздуха.
- Для замены термостата, необходимо слить ОЖ, открутить крышку и заменить на новый, поскольку данный механизм неремонтопригоден.
- Помпу также нужно демонтировать и заменить на новую. Это очень важный элемент, и из-за его некорректной работы возможен выход из строя всего двигателя, поскольку нарушается циркуляция ОЖ, и тепло не может эффективно отводиться от сильно нагретых деталей. И, как следствие, они перегреваются и деформируются.
- Самое страшное, что может быть в пробитой прокладке, это гидроудар. Кода поршень пытается сжать жидкость, на все механизмы ДВС идёт повышенная нагрузка, что приводит к выходу из строя всего мотора, так что такую неисправность нужно устранять немедленно. В данном случае продолжать движение за счёт силы двигателя запрещается. Такой ремонт производится только с привлечением специалистов, поскольку необходима проточка головки блока цилиндров, всё остальное возможно произвести и своими силами.
Отопитель ГАЗель Бизнес — кран отопителя на ГАЗель Бизнес

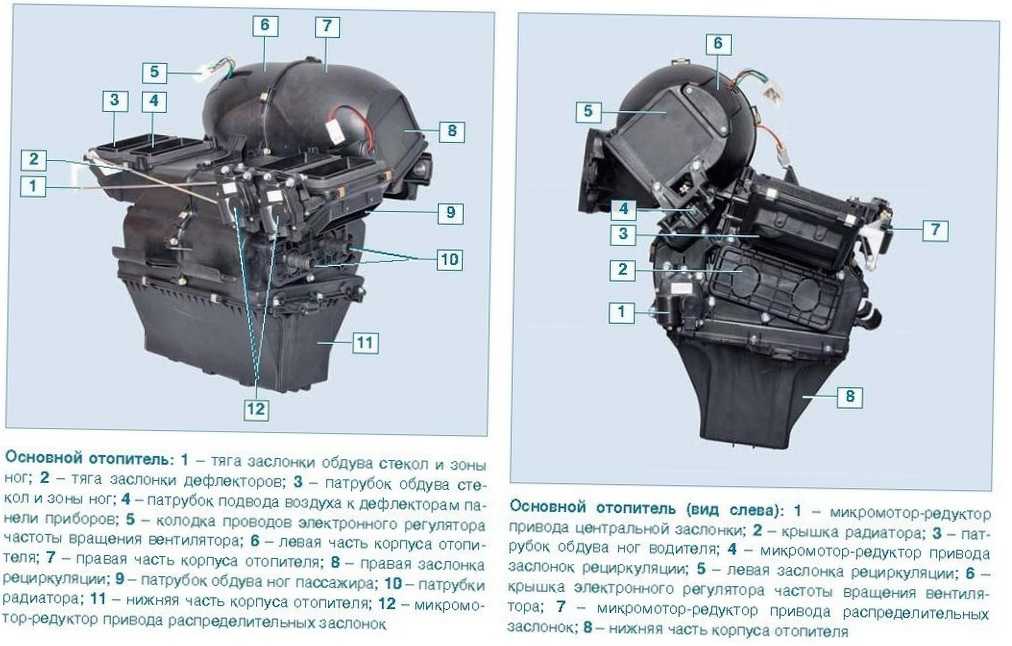

С первого взгляда может показаться, что отопитель ГАЗель Бизнес не сильно отличается от импортных аналогов. Управляется отопитель при помощи кнопок и рычагов электронного блока, расположенного на панели управления. Через решетки под лобовым стеклом воздух всасывается электровентилятором и через воздуховоды попадает в салон. Кран отопителя ГАЗель Бизнес работает от электропривода и выполняет подачу охлаждающей жидкости к радиатору. От своих предшественников этот кран отличается наличием дополнительного штуцера. В зависимости от выбранной температуры, производится управление крана посредством системы автоматики, и в случае закрытого его положения охладитель направляется назад в систему охлаждения. Кроме этого, температуру воздуха в салоне регулирует электрический кран отопителя ГАЗель положением заслонки, которая определяет направление воздуха: воздух может пройти как через радиатор, так и в обход его. Кроме основной заслонки существуют второстепенные, регулирующие и перераспределяющие потоки воздуха.
Если в предыдущих версиях отопителей использовались тросики для регулировки положения заслонок, то теперь эту функцию выполняют моторедукторы. Электровентилятор расположен в нижней части конструкции и для того, чтоб до него добраться, необходимо разобрать весь отопитель. По этой причине даже тот аспект, что двигатель в отопителе импортного производства, не компенсирует общего недостатка с размещением вентилятора.
Идентификация неисправностей
На корпусе отопителя расположен электронный регулятор, за счет которого появляется возможность плавной регулировки оборотов вентилятора. Тут также присутствует проблема с доступом к нему, как и к прочим элементам агрегата. Единственное, к чему можно добраться, не разбирая значительную часть системы — это радиатор отопителя. Для этого достаточно демонтировать бардачок. Как же быть в случае, если в системе ГАЗель Бизнес не работает печка? Ведь из-за отсутствия полноценного доступа пропадает возможность диагностики оборудования. В таких случаях первым делом следует проверять предохранитель. Для проверки работоспособности моторедуктора, управляющего заслонками обдува стекол, нет необходимости снимать всю панель полностью — убирается ее нижняя часть со стороны водителя. Для его диагностики на разъемах с электродвигателем и фиксатором подключается вольтметр или контрольная лампа. Активируем заслонку соответствующей кнопкой в режиме включенного зажигания. В случае, если лампа горит, а моторедуктор не подает признаков жизни — значит, он подлежит замене.Как снять кран печки ГАЗель Бизнес (как и сам электрический отопитель) описать словами невозможно, но с помощью схемы можно ознакомиться с его устройством и разобраться что к чему.
Если нет возможности замены привода заслонки, то с водительской стороны можно убрать тягу с рычага заслонки, вручную повернув ее в открытое положение. Чтобы сделать подобное с пассажирской стороны, необходимо будет предварительно открутить крепящие моторедуктор винты и зафиксировать аналогичным образом, повернув корпус.С целью диагностики электродвигателя вентилятора и установления причин его поломки необходимо будет снять воздухозаборник, который расположен под капотом. Это необходимо будет сделать в случае, если вентилятор не работает. После демонтажа воздухозаборника, станут видны разъемы двух проводов. Присоединив к этим разъемам контрольную лампу, необходимо включить зажигание, и лампа должна ярко загореться. По мере регулировки оборотов в меньшую сторону яркость лампы должна уменьшаться. Именно это является показателем исправности регулятора оборотов. Если же лампа горит, а вентилятор не функционирует — проблема в его электродвигателе.Проблемы с электродвигателем могут быть обусловлены зависанием щеток. В такой ситуации можно предпринять попытку постучать по блоку отопителя. Вентилятор может ненадолго возобновить свою работу, и этого хватит по крайней мере для того чтоб добраться до сервиса, не замерзнув.Если в ходе проверки станет понятным, что вышел из строя регулятор оборотов, плюсовой провод можно перебросить на разъем с предохранителем рядом с аккумулятором. Это тоже будет вариантом временного решения проблемы, возникшей в дороге, когда на улице холодно.Также ниже приведена схема крана отопителя ГАЗель.
Принцип работы системы отопления салона
На Газели Бизнес, как и на большинстве автомобилей с жидкостным охлаждением двигателя, установлен отопитель, который включён в систему охлаждения. Нагретая жидкость от двигателя по трубкам поступает в радиатор печки и, отдав тепло, возвращается обратно в двигатель. Радиатор отдаёт тепло посредством воздуха, нагнетаемого вентилятором отопителя. Проходя через его соты, воздух нагревается. Также возможно регулировать скорость потока и направления обдува. Температура воздуха регулируется за счёт положения краника печки, он регулирует количество жидкости, пропускаемой через радиатор. Заслонки отопителя регулируют направление потока горячего воздуха, закрывая и открывая магистрали воздуховодов. Заменить заслонку возможно только при снятом и разобранном отопителе. А сделать это возможно, только демонтировав всю приборную панель.
Газель ремонт печки своими руками
1200 руб. за фотоотчёт
Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:
Старые шланги или прохудавший радиатор отопителя становятся причиной течи тосола в салоне Газели. И если это случилось придется покупать комплект патрубков и радиатор печки чтобы исправить ситуацию. Для более эффективной работы отопителя стараются ставить медный радиатор, но если такового не оказалось, то приходится покупать и алюминиевый.
Чтобы поменять печку на Газели (ГАЗ 3302 или 2705) старого образца, до поколения Газель Бизнес, снимать всю панель не придется, ведь радиатор расположен за центральной панелькой торпеды и достаточно снять только её. Пластиковая защита крепится пистонами.
Прежде чем откручивать и снимать радиатор печки естественно сливаем ОЖ или если не боитесь облить салон, то подставив под патрубки тару откручиваем хомуты и стягиваем шланги так. Радиатор печки Газель прикручен тремя саморезами. Перед установкой нового отопителя хорошенько очищаем место его установки от мусора. Если делаете для себя то меняя печку меняйте и патрубки, чтобы вскоре не переделывать работу.
После всей проделанной работы, заливаем новую или доливаем охлаждающую жидкость, запускаем мотор и прокачиваем систему охлаждения двигателя Газели (откручиваем винт прокачки, похожий на краник).
На данном видео вы сможете увидеть ремонт печки Газель 3320 своими руками. На газели потек радиатор печки, новый радиатор было найти проблематично, поэтому будем ставить радиатор с разборки от Mazda121. Помимо этого, не работает вентилятор отопления.

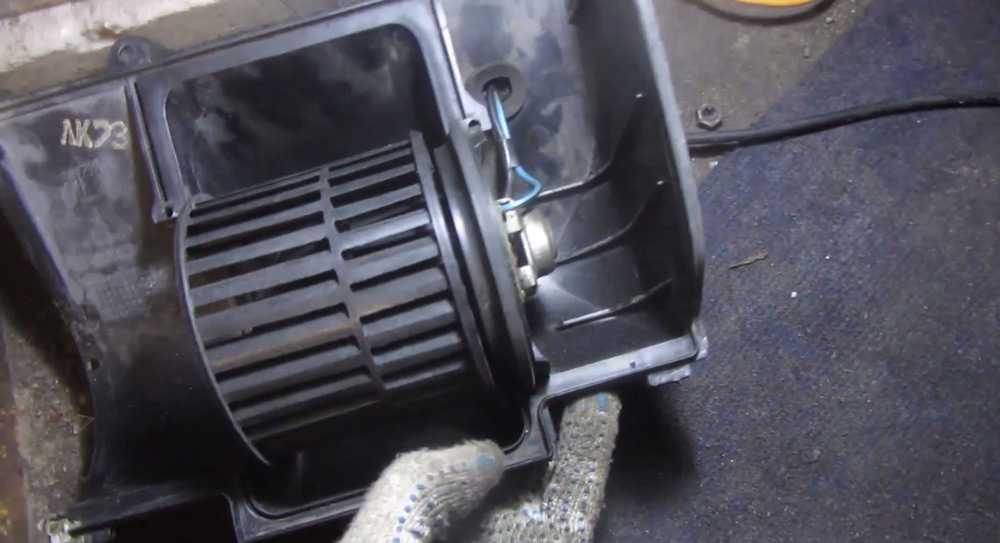

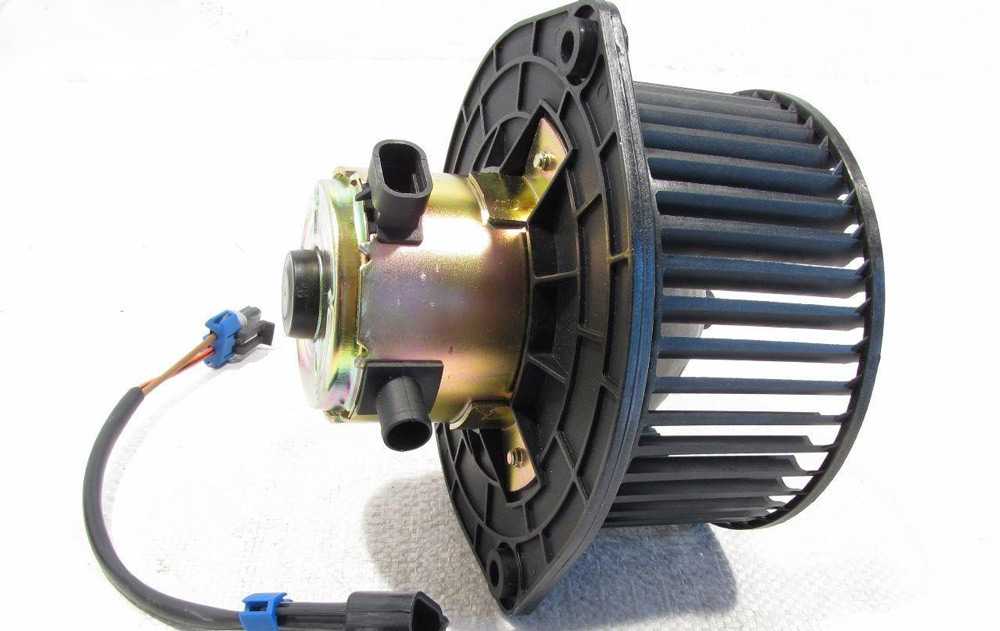

Для того чтобы добраться до вентилятора, нужно снимать торпеду, но мы пойдем другим путем. Для этого, снимаем бардачок, отламывая заводские спайки и нижний рукав, откручивая саморез снизу и 2 болта на 6 сверху. Проделав эти операции, добираемся до крышки вентилятора, откручиваем болты, снимаем её и достаем вентилятор из отсека. Включаем зажигание и вентилятор, в итоге он крутится с заеданием и писком, будем лечить. Снимаем все клеммы и идем в тёплое место, разбирать. Наносим метки маркером на двигатель и крепления, чтобы не путаться при сборке. Откручиваем болты отверткой и снимаем боковые крепления.
После этого, маленькой отверткой откручиваем два болтика крепления самого двигателя к алюминиевым лопастям с торцов и снимаем эти лопасти. Откручиваем два болта возле втулки и вынимаем ротор из статора. Вытираем все загрязнённые места тряпкой смоченной в растворителе, проверяем щетки, смазываем втулки литолом и собираем двигатель в обратной последовательности. Подключаем клеммы и собираем, все как было, двигатель тяжело входит в свой отсек, поэтому не много силы не помешает. После этого беремся за радиатор печки.
Вставляем радиатор от Mazda на место родного радиатора, закрепляем его уголками. Оставшиеся просветы по бокам, задуваем монтажной пеной, подключаем патрубки к трубкам радиатора. Вот и все готово! А более подробно весь процесс можно посмотреть на следующем видео .
https://youtube.com/watch?v=OwXMxJDVPoY
Может вам так же будет интересно посмотреть краш тесты российских автомобилей.
Грузовой автомобиль Газель – это не просто средство передвижения, а рабочее место водителя. И чем комфортнее он будет себя чувствовать на этом месте, тем больше сможет проехать, не испытывая сильного утомления. А если водитель не утомляется при управлении транспортным средством, то он меньше совершает ошибок и не подвергает опасности ни себя, ни находящихся вокруг участников дорожного движения, ни пассажиров. Для коммерческих автомобилей вопрос комфорта должен быть одним из основных приоритетов, поскольку водитель такого транспорта достаточно большое время проводит внутри автомобиля. А целый день управлять автомобилем, в котором некомфортная температура, очень тяжело. Также данный вид транспорта часто находится вне населённых пунктов, и при возникновении какой-либо поломки устранить неисправность будет очень проблематично. Поэтому при возникновении подозрения на неисправности печки Газель Бизнес, нужно провести детальную диагностику и произвести ремонт или замену при необходимости.
Как устроена печка в Газель Бизнес
Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.
Система охлаждения автомобиля
В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.
Отопление
После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

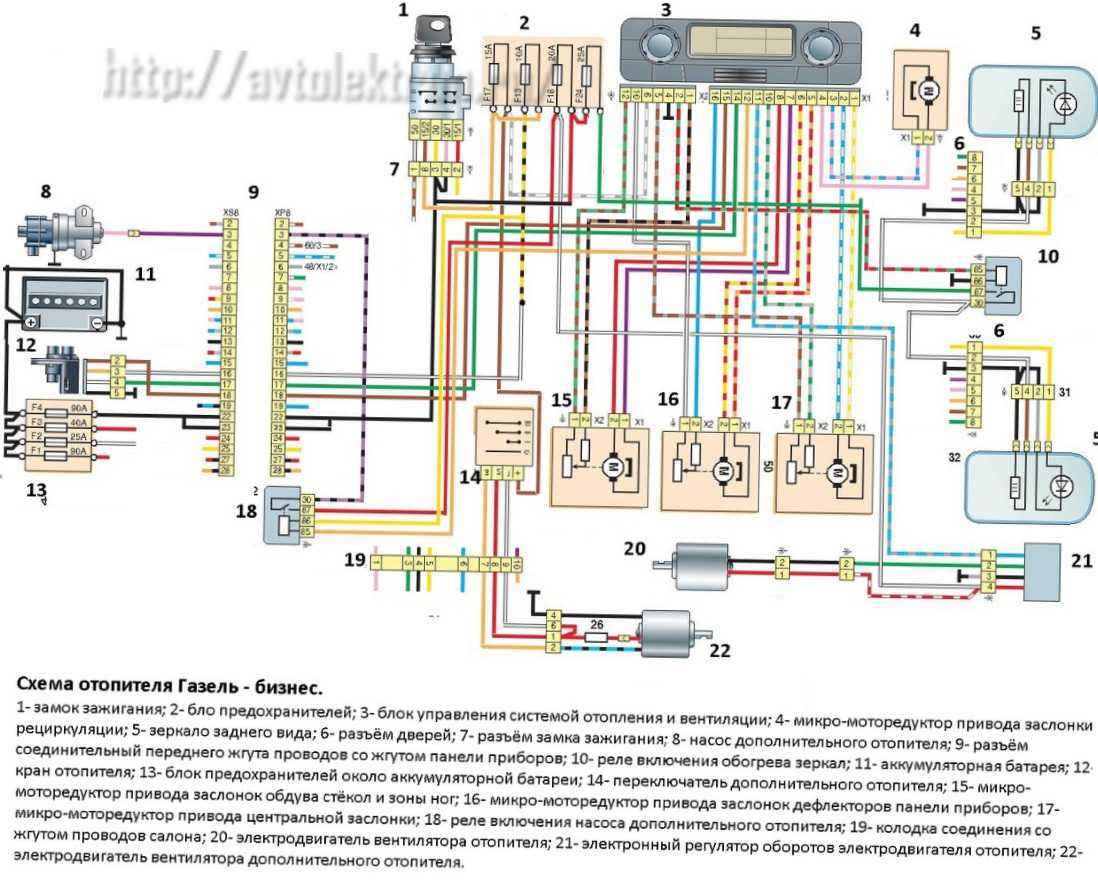

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.
Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках
Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом
В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.
Как устроена печка в Газель Бизнес
Для правильной диагностики и ремонта важно знать устройство и рабочий принцип отопителя, чтобы при первых признаках поломки определять неполадку или сделать ремонт, не допуская выхода из строя всего агрегата в общем. Большинство поломок можно прогнозировать по неявным признакам и не допускать их прогрессирования
Чтобы это сделать нужно знать и понимать, за что отвечает любой из компонентов и каков смысл его работы.
Система охлаждения автомобиля
В Газель Бизнес печка считается важной частью системы охлаждения мотора. Во время работы мотора выделяется очень много тепла, которое нужно отводить
Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то мотор достаточно стремительно нагреется и поломается. Система охлаждения имеет 2 контура (небольшой и большой круг), их делит терморегулятор. Когда жидкость прохладная, она двигается по малому, а когда нагревается, то по большому кругу. Это дает возможность быстро набирать эксплутационную температуру и не сильно греться. В тёплое время года тепло отводится в атмосферу, а при наступлении прохладного времени часть тепла тратится на теплоснабжение салона.
Как только мы поняли, как не прекращает работу система охлаждения, можно перейти к теплоснабжению салона. Схема печки на автомобиле Газель похожа отопителям иных авто, которые имеют жидкостное охлаждение мотора
Жидкость может циркулировать по теплообменнику отопителя неважно от того, открыт терморегулятор либо нет. Для лучшего теплоснабжения жидкость для печки поступает из самой горячей части мотора (из головки блока цилиндров)
Благодаря этому на двигателе, ещё не успевшем набрать эксплутационную температуру, из дефлекторов все равно идёт приятный воздух. Отопитель имеет в собственной конструкции кран, который либо пропускает жидкость в отопительный прибор, либо сбрасывает её обратно. И от того, как сильно он открыт, зависит температура окружающей среды, выходящего из дефлекторов. Регулировка положения крана выполняется с панели управления отопителем. Кран оснащен электрическим приводом, который меняет положение заслонки. Также с панели управления возможно менять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от частоты вращения которой меняется интенсивность обдува.
Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из мотора по магистрали проникает в отопительный прибор печки, от этого он нагревается. В данное время через него проходит воздух, нагнетаемый вентилятором. Дальше он проходит по воздушным каналам ,заслонки которых открыты. Потом горячий воздух проникает в автомобильный салон и греет его. Для работ по ремонту или диагностики поломки данного оборудования есть электросхема, на которой обозначены все узлы электроустройств. И при поломках или при некорректной работе устройств нужно детально её прочитать, чтобы понимать, откуда запитано и чем изменяется вышедшее из строя устройство.
Когда знаешь рабочий принцип и устройство, намного легче ориентироваться при поломках. Ведь для успешного выполнения ремонта необходимо понимать причину поломки, иначе ремонт не будет сделан удачно. Для правильной диагностики также необходимо понимать метод действия всего механизма в общем. Сейчас водителю необязательно уметь ремонтировать автомобиль, есть станции техобслуживания, которые занимаются починками разной сложности. Но ведь бывает, что неполадка застала вас в дороге, и нет возможности воспользоваться услугами профессионалов. Вот тогда-то и пригодится знание автомобильного устройства и его механизмов. Когда знаешь, как устроена печка Газель, то при появлении поломки на другом авто будет легче ориентироваться при проведении ремонта или диагностике, так как во всех автомобилях они практически равные, кроме маленьких невидимых моментов. И вы без труда можете определять поломку.
Ремонт
Если причина в реостате, то его необходимо снять и либо отремонтировать, либо заменить.

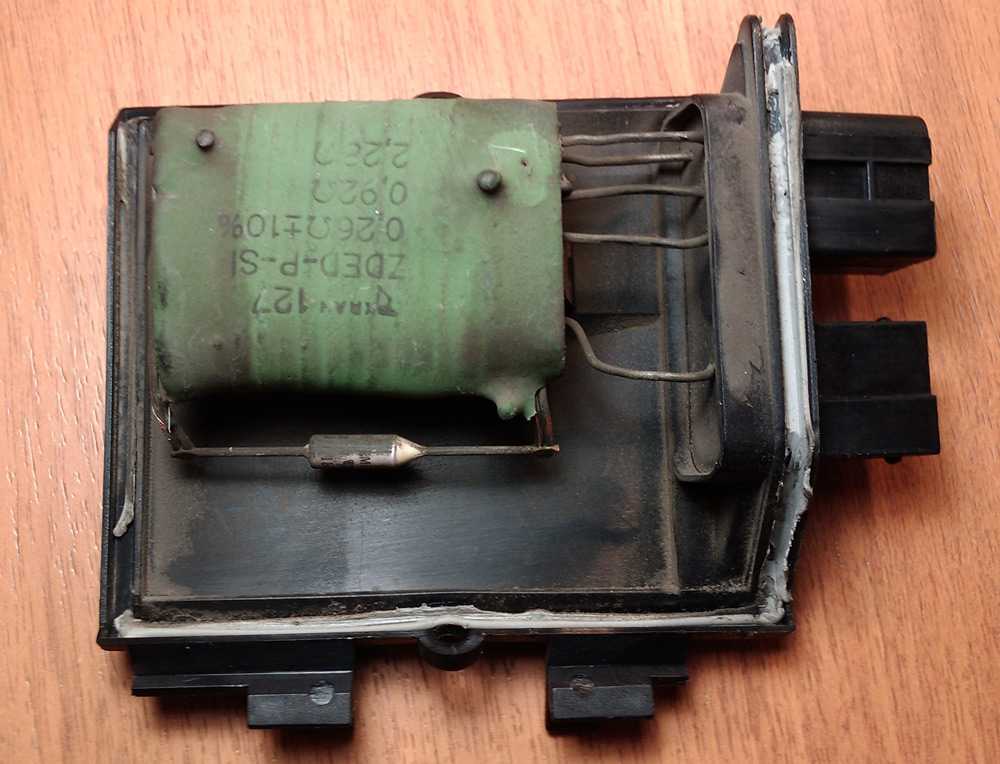

Нужно отметить, что реостат работает в очень суровых условиях, собирая на себя пыль, которая поступает из мотора печки. Специфика работы реостата такова, что в процессе идёт сильный нагрев, и для охлаждения используется воздух из моторчика отопителя. А этот воздух имеет в своём составе большое количество пыли. Она накапливается на плате, и когда её становится много, начинает проводить ток. Это может стать причиной самопроизвольного включения или выключения моторчика отопителя. Ремонтировать плату есть смысл, если вы умеете это делать и у вас есть для этого всё необходимое. В остальных же случаях плату нужно заменить на новую. Для того чтобы добраться до реостата, необходимо либо снять торпеду, либо прорезать отверстие в торпеде, либо подключить новый регулятор, не снимая старый.
Первый способ очень трудоёмкий, и для него нужна ремонтная база и наличие хотя бы одного помощника.
Второй способ не очень эстетичный, но справедливости ради нужно отметить, что отверстие проделывается не в самой торпеде, а лишь под ящиком для документов, и при установленном ящике отверстие не видно. При первой замене занимает чуть больше времени, а вот при последующих это можно сделать значительно быстрее. Большим плюсом данного способа является простота, возможность произвести ремонт без наличия большого количества инструмента прямо в дороге (при наличии запасной платы).
Третий способ, и на нём хотелось бы остановиться более подробно, обеспечивает доступ к реостату и его замену за считанные минуты. По сути, мы отключаем от схемы реостат, находящийся в верхней части отопителя, и выносим в любое удобное для нас место. Реостат необходимо поместить в короб, на который нужно закрепить кулер (для охлаждения). Затем установить под торпедой (ну или где вам удобнее) и, выключив из схемы нерабочий резистор, подключить новый, не забыв подать питание на кулер. Теперь отопитель будет работать в штатном режиме. И после такой модернизации при наличии первых симптомов выхода из строя регулятора, замена займёт порядка 20 минут. А так как резисторы ломаются очень часто, то в дальнейшем это вам сэкономит большое количество времени.
Конечно, остаётся непонятным, почему конструкторы так ограничили доступ к такому ненадёжному оборудованию. Но с такими модернизациями времени на ремонт будет уходить намного меньше. Также увеличивается возможность проведения ремонта в дороге и продолжения движения с комфортом, что понижает утомляемость водителя.
Любое нарушение режима эксплуатации и как следствие – не греет печка в Газель Бизнес. Но чаще всего, отопитель перестает штатно работать и без видимых причин. Например, при подаче питания, вентилятор включается и гонит теплый воздух, но стоит завести двигатель и отопитель или совсем выключается или гонит холодный воздух.
На новых машинах печка может отказать и через несколько недель.
Не греет печка в Газель Бизнес и по причинам, не связанным непосредственно с ее конструкцией. Например, при нарушении работы термостата, или при сбое в системе бортового электропитания.
Заслуженная популярность на рынке – результат невысокой цены и хорошего качества
Оптимальное соотношение цены и качества позволяет этой модели, на протяжении многих лет, удерживать первые позиции на рынке легких грузовиков на территории бывшего Советского Союза. Устойчивая популярность продиктована невысокой ценой самого автомобиля и доступностью запасных частей. К примеру, сцепление ГАЗ 3302 будет стоять в 2.5 раза дешевле, чем к аналогичной модели грузовика Мерседес, МАN или др. Сложившаяся в этом сегменте рынка ситуация, говорит о высокой конкурентоспособности российского грузовика. Кроме отечественных покупателей, модель очень популярна среди автомобилистов Украины, Молдовы, Белоруссии и других стран постсоветского прстранства.
Положительная характеристика ГАЗ 3302 среди автомобилистов, основана на ее высокой надежности и практичности. Трудолюбивая и быстрая «Газель» уже два десятка лет успешно эксплуатируется в самых различных климатических условиях РФ и стран СНГ. Это самый яркий представитель пятого поколения горьковских малотоннажных грузовиков.
