Замена щеток генератора ваз 2114: делаем своими руками

Как поменять щётки на генераторе?

Выполнить замену можно, не снимая генератор – достаточно снять регулятор напряжения вместе со щеточным узлом. Перед этим следует отключить генератор от питания (отсоединить минусовую клемму от АКБ). После этого открутить зажимную гайку, снять регулятор напряжения со щеткодержателем. При критическом значении износа (вынос менее 5 мм) понадобится замена щеток (графитовых стержней). Вот как это делают:

• отсоединить контакты (отпаять провода) и вытащить старые щетки, выполнить очистку места пайки, проверить упругость пружин;
• установить новый комплект в щеткодержатель, припаять контакты;
• проверить свободное перемещение щеток в щеткодержателе;
• установить щеточный узел на место и закрепить его гайкой.

Иногда решение может быть проще: возможно, контакт между щетками и кольцами ротора был нарушен из-за залипания первых. Причина может быть в грязевых или графитовых отложениях, которые легко удалить путём продувки загрязненных мест сжатым воздухом.

Проверка генераторов на стенде своими руками

Станок для испытаний и снятия характеристик генератора можно собрать своими руками, если имеется в наличии электродвигатель, вольтметр, амперметр и проволочный реостат. Дополнительно потребуется механический часовой тахометр ТЧ10-Р и автотрансформатор для изменения оборотов электродвигателя.

Метод проверки генератора на стенде позволяет определить его параметры и установить соответствие его характеристик номинальным.

Стенд с электрическим двигателем соединяется через гибкий вал с проверяемым генератором. Частота вращения ротора регулируется оборотами электродвигателя.

Включив двигатель стенда, устанавливаем напряжение на выходе генератора 13 Вольт реостатом 5, а обороты ротора до 5000. В этом режиме вращаем ротор от 10 до 15 минут и фиксируем силу тока. У разных типов генераторов сила тока имеет собственную характеристику, указанную в паспорте, например, у Г-222 сила тока должна быть не менее 45 Ампер.

Если измеренная величина тока отдачи меньше, указанной в паспорте, то необходимо разобрать и проверить, согласно существующим методическим указаниям обмотки статора, ротора и диодного моста.

Следующим этапом проверяется напряжение на выходе при той же частоте вращения ротора, но ток отдачи реостатом устанавливается в пределах 15 А. Напряжение на выходе должно составлять 14 В с допуском в отрицательную и положительную сторону в 1,5 В.

Если не соблюдается указанный предел напряжения, как с нагрузкой, так и без нее, то регулятор необходимо заменить исправным. После замены регулятора необходимо повторить процедуру проверки и в случае не соблюдения предела 14 В, следует разобрать генератор и проверить исправность обмоток статора, ротора и диодного моста.

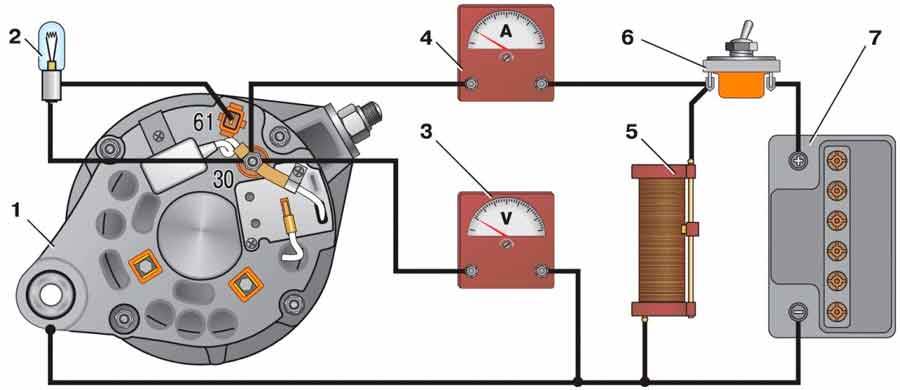

Схема соединений для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа, мощностью 3,0 Вт; 3 — вольтметр; 4 — амперметр; 5 — реостат; 6 — выключатель; 7 — аккумуляторная батарея

Диагностика генератора автомобиля своими руками

Возникают ситуации, когда транспортировка автомобиля в автосервис затруднительна и как вынужденная мера проверка производится в домашних условиях.

Схема проверки автомобильного генератора своими руками, следующая:

1. визуально осмотреть целостность ремня генератора или его натяжение – в случае обрыва ремня произвести ремонт, касающийся замены его (или принять меры к его натяжению);
2. завести двигатель и мультиметром проверить на клеммах аккумулятора напряжение – должно быть 13,5 -14,7 В;
3. если мультиметр показывает напряжение ниже 12 В, то необходимо проверить напряжение на клемме +D (обмотка возбуждения) генератора;
4. в случае отсутствия напряжения на обмотке возбуждения – проверяется плавкий предохранитель цепи подачи напряжения на обмотку возбуждения;
5. в случае исправности цепи, подающей напряжение на обмотку возбуждения, проводится диагностика, не снимая с автомобиля по описанным выше методам лампочкой или мультиметром.

Проверка генератора дрелью

Задача сводится к определению исправности при воздействии на его вал оборотов дрели. Контрольная лампа, вместо тестера или мультиметра позволяет визуально наблюдать выходное напряжение генератора.

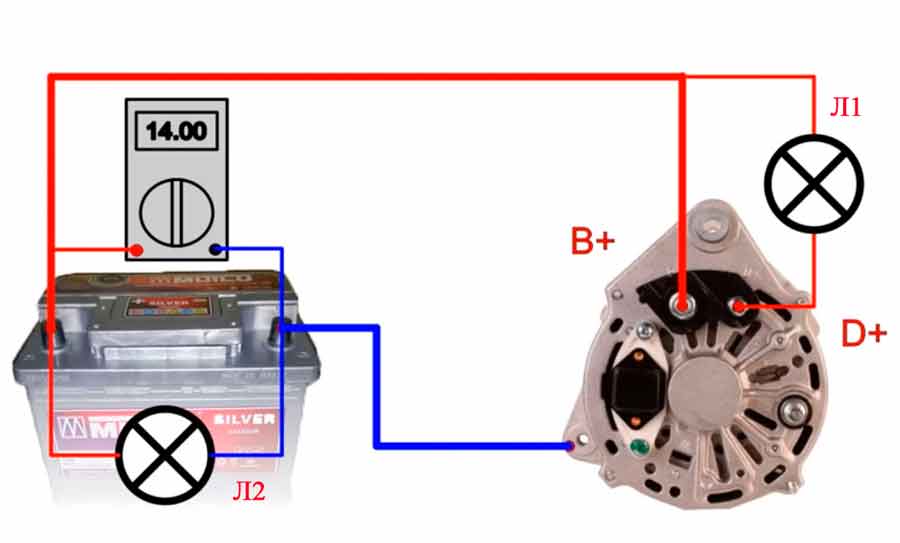

На схеме: Л1 – имитация контрольной лампы заряда АКБ. Она должна погаснуть при вращении с помощью дрели вала ротора генератора. Л2 – контрольная лампа выходного напряжения, которая дублируется тестером для определения ее точной величины.

Метод проверки дрелью позволяет без наличия специального стенда проверить исправность в гаражных условиях.

Проверка ротора

Что касается проверки ротора, то здесь нет ничего сложного. Необходимо взять мультиметр и в режиме измерения сопротивления прозвонить обмотку возбуждения, которая располагается на роторе. Для этого просто присоединяют измерительный щуп к контактному кольцу. Сопротивление должно быть в районе 2.3 – 5.1 Ом. Отличные значения будут говорить о том, что ротор неисправен и требуется обращаться в сервис для диагностики:

1) Если мультиметр вообще не показывает сопротивление, значит, имеется обрыв обмотки;

2) Если цифры ниже стандартных, то имеется межвитковое замыкание;

3) Если цифры выше стандартных, то имеется плохой контакт или не пропаяны обмотки.

Помимо этого необходимо замерить потребляемый ток. Для того просто подают на контактное кольцо 12 вольт, подсоединяют амперметр к цепи. На выходе должны получить значения в области 3 – 4.5 Ампер. Если ток будет завышен, то требуется произвести замену элемента.

Для проверки сопротивления изоляции необходимо подать высокое переменное напряжение, подключить один контакт к контактному кольцу и второй к металлическому корпусу ротора. Если будет отсутствовать замыкание, то лампа не загорится. В противном случае требуется проверить состояние обмотки, при необходимости заменить.

За что отвечают щётки генератора

Если описать то, за что отвечают щётки генератора в двух словах, то они поддерживают напряжение в сети. Основой работы генератора является электромагнитная индукция. В нём заложены 2 типа обмоток – возбуждающая и статорная.

Управляющий ток с возбуждающей обмотки посредством щёток передаётся на обмотку ротора. Таким образом контролируется и поддерживается напряжение в сети. Большинство автосервисов предоставляют услуги и ремонт стартеров в Люберцах, цена которого будет зависеть и от работы генераторных щёток.

Поэтому при малейшем подозрении об их изношенности, лучше сразу обратиться к специалистам, что бы в итоге ремонт не «влетел в копеечку». Замену щёток производят двумя способами: со снятием генератора и без него. При этом стоит придерживаться простой схемы.

После того, как откинут минус, производится демонтаж регулятора. Гнездо держателя и остальные детали тщательно очищают от загрязнений. После установки новых щёток, может потребоваться не большая притирка графитовых наконечников к коллектору.

После замены детали, всё собирается в обратном порядке, после чего к аккумулятору присоединяют убранные до этого провода. Не стоит пугаться небольших сбоев в работе электроприборов. Это связано с притиркой новых щёток и быстро прекратиться.

Назначение

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена?

1. Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
2. Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
3. Потеря мощности или просадка напряжения из-за неплотного прилегания изношенной детали.
4. Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
5. Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Как выполнить замену?

На многих современных автогенераторах щетки составляют одно целое с реле регулятором напряжения, например это справедливо для фирм Valeo, Bosch, Mitsubishi, Magneti Marelli у фирмы Denso реле регулятор выполнен отдельно от щеточного узла.

Для замены щеток генератора, если они встроены в реле регулятор, из инструментов потребуются паяльник 40-100 Вт, припой, флюс, сверло 1,5-3 мм, дрель или шуруповерт, а также инструмент для снятия регулятора.

1. Снимаем защитную крышку
2. Снимаем реле-регулятор напряжения (либо щеточный узел)
3. Со стороны крепления жгута щетки высверливаем контакт так, чтобы остатки детали вышли. Стараемся не повредить пружину, которая находится внутри щеточного узла.
4. Берём новые щетки, проверяем свободно ли они двигаются в своих посадочных местах
5. Вставляем пружину и заводим жгут в отверстие, так чтобы осталась необходимая рабочая длинна.
6. Запаиваем место контакта, остатки жгутов отрезаем.
7. Собираем все в обратной последовательности.

На некоторых реле регуляторах возможна замена щеток генератора, а на некоторых деталь заменить не получиться, можно заменить реле регулятор в сборе.

Например, на генераторах Бош примерно с 2000 года реле регулятор идет в сборе с щетками, замена не возможна.

Мы можем произвести замену щеток генератора Bosch, Valeo, Denso, Mitsubishi, Форд Фокус 2, Хендай, Киа, Тойота и другие.

Для того, чтобы купить щетки генератора, необходимо знать их размеры, образец либо марку или модель агрегата.

Самые распространенные размеры щеток для генератора следующие: 4*6*18, 5*8*20, 5*6*15, 4*7*19, 5*7*15. Для различных производителей размеры: длинна, ширина, высота могут быть разными.

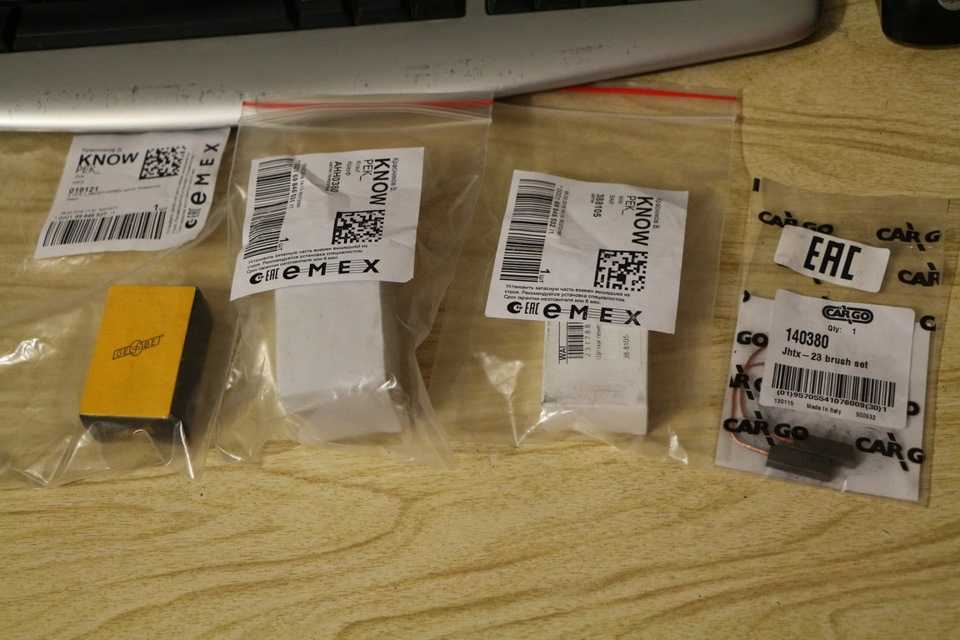

Недавно гена на холостых оборотах при полной нагрузке (печка, ближний, габариты, туманки, магнитола, обогрев стекла и т.д.) начал не дадовать зарядку аккумулятору и аккумулятор начало «сосать». Проблему я конечно решил быстро, путём замены самого гены, но старый решено было продвегнуть ребилду.

Инструкция по замене своими руками

Замена щеток генератора не предполагает наличия особых навыков, средств и даже времени.

Поэтапная схема действий проста:

1. Необходимо снять клеммы с АКБ.
2. Демонтировать регулятор, который обычно находится с противоположной стороны от генератора.
3. Прочистить держатель от грязи и пыли. Нелишней будет очистка пружин и контактного кольца, которые выполняют фиксирующие свойства.
4. В некоторых случаях целесообразно будет произвести притирку углевых устройств к коллектору. Это можно исполнить благодаря мелкой стеклянной шкурке с небольшой зернистостью.
5. После этого меняем старую щетку на новую. Щеточный держатель должен помогать детали скользить свободно, то есть щеткодержатель не должен прилегать плотно.
6. После этого в обратном порядке собрать щеточный узел и вернуть на место минусовой провод аккумуляторной батареи.

Щеточный узел

Цена вопроса

Ниже на фотографиях можно увидеть, что именно из себя представляют механизмы, о которых было сказано выше, а также узнать цену.

Как проверить щетки

Самый просто способ — проверить предохранитель,
отвечающий за генератор. При неисправности, замените его. Потом желательно
осмотреть целостность ремня, проводки и корпуса преобразователя. Если все в
порядке, то надо переходить к контролю щеток.

Чтобы проверить, стерлись щетки генератора или нет,
надо измерить их остаточную длину. Если элементы короче 5 мм, то их надо
заменять. Контроль угольков обязан проводиться при плановом осмотре электрики
автомобиля.

Однако этот способ даст лишь поверхностное
представление о состоянии щеток. Да и на многих автомобилях графитовые элементы
совмещены с регулятором напряжения, а поэтому заодно проверяется и эта деталь.

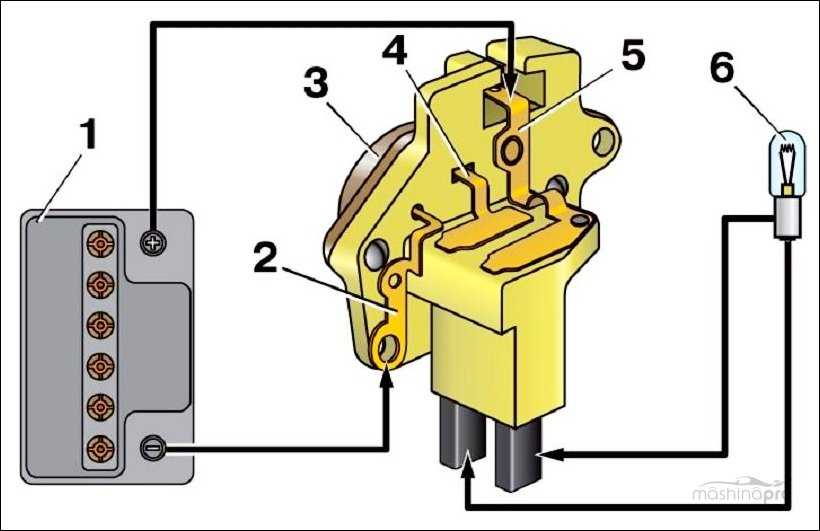

Как правило, для проверки используют мультиметр — но сойдет и обычная 12-вольтовая
лампочка. Она соединяется с угольками, а на массу и плюс регулятора напряжения
подается ток в 12 вольт. Индикатор должен гореть, а при увеличении напряжения
(15 В и выше) — тухнуть.

Проверка щеток генератора лампочкой
Проверка щеток генератора лампочкой

Другой способ, уже с использованием тестера
(мультиметра). Включить бортовое напряжение, мотор не заводить — напряжение
должно быть в пределах 12 В. После этого на заведенном двигателе замерить
напряжение на клеммах аккумулятора и выводах генератора. Ток должен находиться
в пределах 13-14,7 вольта. Если заметны колебания в большую сторону, то идет
перезаряд (скорее всего, неисправен регулятор). А если отклонение в меньшую
сторону, что-то со щетками или поступлением тока.

Внимание!
Запрещается проверять генератор, снимая плюсовую клемму с аккумулятора. Так
делали наши деды, но машины тогда были другие

На современных автомобилях
установлен электронный реле-регулятор, который из-за таких действий может
сгореть.

Если конструкция автомобиля не предусматривает
проверку и замену щеток на месте, придется сначала демонтировать устройство
преобразования тока. Например, так устроено большинство модификаций Киа Рио.

Ниже подробная инструкция по снятию генератора,
когда защита двигателя не затрагивается:

1. Поднять капот машины.
2. Скинуть
   клеммы с АКБ, чтобы не было замыкания.
3. Открутить
   верхний болт кронштейна на котором крепится генератор.
4. Отпустить нижний болт крепления. Не нужно его целиком выворачивать,
   надо лишь снизить усилие на натяжитель ремня.
5. Ослабить натяжение и скинуть ремень.
6. Скинуть фишку напряжения.
7. Потянуть
   генератор на себя, открутить провод и снять устройство.
8. Разобрать
   заднюю крышку, головкой на 8 выворачивая гайки.
9. Головкой
   на 7 отвернуть гайки крепления щеточного узла.
10. Вытянуть
    и снять таблетку с графитовыми элементами в сборе.

Дальше нужно осмотреть состояние щеток. Если они
требуют замены, то нужно снять их из узла и поставить новые. Можно также
целиком заменить таблетку, но стоить это будет дороже. При умении обращаться с
паяльником, расходы удастся заметно снизить и сэкономить. Задача простая —
отпаять обратные концы угольков, чтобы детали выпали из своих посадочных
отверстий.

В процессе установки новых щеток, не забудьте вдеть
сначала пружинки. Под каждый уголек предусмотрена пружина, которая держит
элементы внутри гнезд таблетки. Их тоже желательно заменить новыми — идут в
комплекте.

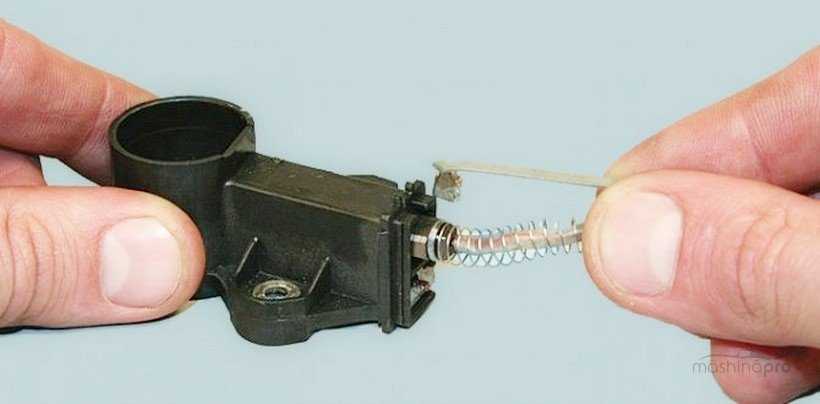

Установка новой щетки
Установка новой щетки генератора

Признаки неисправности щеток

Плановое ТО не всегда сопровождается осмотром мелких деталей, поэтому износ щеток – это неприятный сюрприз для водителя авто. В таком случае все достаточно просто, потому что при выявлении неисправности детали нужно менять. Никакие ремонты или восстановления не помогут.

Неисправности щеток генератораРаспространенные неисправности генератора

Когда нужно проводить проверку? Все просто, ведь о неисправности элементов могут свидетельствовать следующие признаки:

• внезапное и беспричинное отключение электрических приборов автомобиля;
• ухудшение работы внешних и внутренних источников света (фары и габаритные огни начинают светить тускло, а в салоне освещение и вовсе пропадает);
• снижается напряжение в сети;
• аккумуляторная батарея (АКБ) очень быстро разряжается, а полностью ее зарядить становится очень трудно.

Признаки неисправности генератора авто

Появление хоть одного из вышеуказанных признаков свидетельствует о неправильной работе генератора. Значит, водитель должен задуматься над возможной заменой щеточного механизма. Для диагностики могут применяться разные методы, но для начала нужно подготовить все необходимое для работы.

Выбор щеточного контакта

Самое важное при подборе щеток электродвигателя — знать параметры выработанных щеток. Кроме геометрических размеров, новая щетка должна совпадать по марке графита, типу и сечению провода

Необязательно брать ту же марку, как у оригинала, но твердость щетки электродвигателя и режимы работы должны совпадать. Толщина провода не должна быть меньше оригинала, а гибкость соответствовать. Основные ошибки при подборе щеточного контакта:

• Установка более жесткого графитового контакта туда, где использовались более мягкие. Результатом может стать быстрый износ коллектора.
• Установка «универсальных» щеток повсеместно. Это может нарушить режим работы устройства.
• Ориентировка при покупке щетки на маркировку графита сбоку старой щетки электродвигателя. Маркировка графита – это не маркировка параметров контакта!

Как заменить щетки на снятом генераторе

При снятом генераторе работы по замене щёток пройдут заметно легче. Имея доступ со всех сторон, легко рассмотреть износ щёток и провести их замену. Главной проблемой в этом варианте станет снятие генератора с автомобиля. Нужно открутить крепёжный болт генератора, ослабив натяжение ремня, снять его и открутить крепёжные болты, соединяющие генератор с корпусом двигателя. Если генератор получится достать сверху, считайте, что вам повезло. Нередки случаи, когда для снятия генератора приходится снимать не только воздушный фильтр и патрубки, но даже снимать радиатор.

В первую очередь нужно очистить крепёжное место щёткодержателя от грязи и пыли. Можно протереть его растворителем и потом продуть сжатым воздухом. После этого нужно снять щётки, для этого их нужно отпаять. Оставив генератор без щеток, обязательно зачистите все контакты и проверьте пружины на упругость. Желательно после этого отполировать контактное кольцо.

Монтаж новых щёток следует производить в обратном порядке, после чего генератор собирается и устанавливается на автомобиль. Рекомендуется при процедуре замены щёток менять и подшипники генератора. При установке генератора на автомобиль главное — это правильно отрегулировать натяжение ремня. При недостаточном натяжении ремень будет проскальзывать на роликах.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ ГЕНЕРАТОРНОЙ УСТАНОВКИ

• Лампочка сигнализатора зарядки горит постоянно или мигает во время работы мотора; Не идет зарядка на АКБ
• Недозаряд или перезарядка аккумуляторной батареи;
• Плохой свет фар при работающем двигателе, неудовлетворительная работа «дворников» и других потребителей электроэнергии;
• Сильное увеличение яркости света фар, кипение электролита в аккумуляторе;
• Наличие посторонних шумов со стороны генераторной установки.

НЕИСПРАВНОСТИ ЩЁТОЧНОГО УЗЛА

В этом узле могут быть проблемы с электронным регулятором и щётками. Замена щёток генератора ВАЗ 2115 может быть произведена без его снятия с двигателя. Проверить этот блок не снимая с генератора невозможно, поэтому, если есть такая возможность, то можно просто поменять щётки. Проверить его работу можно, присутствует регулируемый источник питания и контрольная лампочка. Подключают питание к «+» и «-» регулятора, а лампочку к щётке. Она должна светиться, а при увеличении входного напряжения до 15-16 вольт лампочка тухнет. Если этого не происходит, то нужна замена таблетки. Давайте рассмотрим признаки износа щёток. Об этом будет свидетельствовать:

• Низкое бортовое напряжение;
• Отсутствие зарядки аккумулятора;
• Скачки напряжения зарядки.

Щётки в свободном состоянии должны иметь длину не менее чем 0,5 см. При меньшей длине производится их полная замена. Проверяют состояние щёток и их свободное перемещение в пазах. Если есть зависание, его можно устранить капелькой масла в пазы. Проверьте контактные кольца, их поверхность, на наличие выработки. При её наличии нужно отшлифовать мелкой шкуркой поверхность колец. Когда выполнена замена щёток генератора ВАЗ 2114, то работоспособность восстановится через несколько минут, после притирания щёток и контактных колец.

Щеточный узел

ДИОДНЫЙ МОСТ И ЕГО ПРОБЛЕМЫ

Признаки неисправности диодного моста генератора могут быть такими:

1. Полное отсутствие зарядки;
2. Напряжение зарядки значительно выше нормы.

Всё это может вызвать большие негативные последствия для всей электрической системы автомобиля. Ремонт генератора своими руками возможен, но при условии наличия опыта и приборов для работы с электрооборудованием. Например, выявлены признаки поломки диодного моста, требуется его ремонт.

Чаще всего в таком случае происходит пробой силовых диодов «подковы». Заменить их не очень сложно, проблема состоит в том, что их нет в запасных частях. Можно поискать у ремонтников, которые занимаются ремонтами электрооборудования автомобилей. Проще и дешевле будет приобрести новый блок с диодным мостом, и поставить его взамен вышедшего из строя. Замена диодного моста производится в таком порядке:

• Монтируют в блоке контактный болт с изоляционными втулками и гайками зажимают его;
• Поправляют и устанавливают на место выводы обмоток статора и завинчивают гайки в местах их присоединения;
• Ставят на место болты, крепящие выпрямительный блок и затягивают их;
• Устанавливают на своё место щёточный узел с регулятором, и закрепляю его винтами на корпусе задней крышки;
• Устанавливают защитный кожух из пластика и фиксируют тремя фиксаторами.

После этого прибор можно монтировать на место установки, подсоединить провода, надеть и натянуть приводной ремень, и можно проверить его работу.

Диодный мост (выпрямитель)

Основные признаки неисправности автомобильного генератора

Нарушения в работе могут быть электрическими или механическими:

• недостаточное выходное напряжение под нагрузкой из-за падения мощности генератора;
• выход значения напряжения из допустимых пределов по причине неправильной работы регулятора;
• пробои, обрывы и замыкания в обмотках или выпрямителе;
• отказ щёточного блока со встроенным электронным реле;
• начавшееся разрушение подшипников ротора;
• неправильная работа приводного ремня из-за износа шкива;
• поломка обгонной муфты.

Каждая неисправность вызывает свои характерные внешние проявления.

Горит индикация разряда АКБ на панели приборов

Наиболее частый симптом – включение сигнальной лампочки красного цвета на приборной панели, поскольку она именно для фиксации проблем с генератором и предназначена. Будет ошибкой считать эту индикацию лишь признаком отсутствия зарядки аккумулятора.

Например, если батарея полностью заряжена, то и ток через неё прекращается. Это нормальный, штатный режим. Лампа укажет на другое – генератор не вырабатывает ЭДС нужной величины, а значит параллельно соединённый с ним аккумулятор обслуживает бортовую сеть самостоятельно.

Долго продолжаться это не сможет, батарея разрядится, и напряжение упадёт ниже допустимого для потребителей уровня.

Закипание аккумулятора

Одним из параметров свинцово-кислотной АКБ является предельное напряжение на её клеммах, с превышением которого вместо нормальной зарядки начинается разложение электролита с бурным выделением газов.

Говорят, что аккумулятор кипит. Это не совсем так, для кипения нужна температура гораздо более высокая. Но внешние признаки те же.

Электроника генератора предусматривает отсечку напряжения выше определённого уровня. Процесс происходит в релейном режиме, колебания сглаживаются, выглядит это как стабилизация безопасной величины, на которую рассчитаны потребители.

Если реле-регулятор не справляется, напряжение начинает зависеть от оборотов, ничем не ограничиваться и превышать предельные 14,5-14,7 вольта.

Закипание электролита ещё не самое страшное в таком аварийном режиме. Все электроприборы автомобиля будут работать с превышением рабочего напряжения, могут перегреваться и выгорать.

Тусклый свет фар

Ослабевание светового потока фар – один из признаков пониженного напряжения, если контрольная лампа по какой-то причине на это не указала.

Головной свет – один из самых мощных и заметных потребителей, поэтому покажет отклонения в работе генератора ещё до того, как это проявится на стартёре при попытке запуска двигателя.

Генератор издает посторонние звуки

Чаще всего вой, скрип или хруст происходит от подшипников. Они довольно сильно нагружены массивным якорем и натяжкой ремня, не всегда правильно отрегулированной. Со временем их износ проявится в виде хорошо слышимого даже снаружи звука.

Но не только механика порождает посторонний шум. Нарушение электрического баланса при отказе одной из фаз генератора переменного тока тоже породит звуковые колебания. При этом громкость будет зависеть от электрической нагрузки на неравномерно работающие обмотки.

Когда нужно менять щетки генератора?

При плановых ТО мелким элементам генератора внимания, конечно же, никто не уделяет. Именно по этой причине поломка его щеток всегда становится неожиданностью для водителя. Специалисты советуют через 50 тысяч километров пробега (либо один раз в четыре года) обязательно проверять их исправность и функциональность, и тогда никаких проблем с эксплуатацией генератора не возникнет.

Примечательно, что проверить щетки (и при необходимости поменять их) вы можете без демонтажа достаточно-таки громоздкого генератора. Кроме того, о потребности заглянуть под капот авто и проверить графитовые щетки вам могут просигнализировать следующие симптомы:

• непредсказуемое отключение электронных устройств в транспортном средстве, происходящее по непонятным причинам;
• снижение освещенности салона машины и внешних источников света;
• снижение напряжения;
• разряжающийся неоправданно быстро автомобильный аккумулятор, который, к тому же, затем очень трудно (а иногда и невозможно) зарядить.

Любой из указанных симптомов говорит автомобилисту о том, что ему, вероятнее всего, требуется снять старые щетки и установить вместо них новые. Проверить старые изделия на функциональность вы можете очень просто. Следует откинуть от АКБ «минус», снять регулятор напряжения и визуально оценить, на какую высоту выдаются из своего «укрытия» интересующие нас графитовые детали. Щетки нужно срочно поменять в том случае, когда их высота составляет менее пяти миллиметров.

Это интересно: Установка зажигания и ВВ провода на автомобиле Киа Спектра

Признаки неисправности

Чаще всего щетки выходят из строя из-за банального износа, а на неисправность в первую очередь укажет плохой заряд аккумуляторной батареи. Автовладельцы самостоятельно могут понять, что данная деталь вышла из строя по следующим признакам:

• в напряжении будут наблюдаться постоянные сбои;
• аккумуляторная батарея начнет очень быстро заряжаться или не будет заряжаться вообще;
• оптические приборы начнут хуже освещать дорогу;
• лампочки на приборной доске будут постоянно моргать;
• запустить в действие электронику, к примеру, автомобильную магнитолу, не получится из-за недостаточного напряжения.

Если вышеперечисленные признаки неисправности будут обнаружены, заменить щетки рекомендуется как можно быстрее, чтобы сохранить функциональность самого генератора. Ведь если этот элемент выйдет из строя, то сумма на ремонт в два, а то и в три раза увеличится.

По мнению специалистов, замену лучше всего осуществлять через 45 000 – 50 000 км пробега.

Что такое щетки генератора, и для чего они нужны?

Щетки генератора – это неотъемлемая часть системы подвода и отвода электрического тока. Несмотря на свои маленькие размеры, они имеют огромную значимость для машины. Ведь если щетки не будут функционировать — генератор в автомобиле больше не будет вырабатывать напряжение. Соответственно, все электронные механизмы не будут нормально работать.

Что примечательно, щетки генератора используются не только в автомобилях с бензиновыми и дизельными ДВС, но и в электрических двигателях троллейбусов и грузоподъемных машин. Помимо этого, данный элемент незаменим при использовании сварочных аппаратов и многих других инструментов, работающих на электрической энергии.

На данный момент все щетки генератора изготовляются из графита, причем вне зависимости от того, на станке они применяются или на автомобиле. Сейчас существует огромное количество моделей и разновидностей данных деталей. Широкое распространение обрели угольные щетки модели ЭГ 4. Они ничем не отличаются от своих собратьев. Однако есть и такие щетки генератора, которые характерны своим специальным составом с особой пропиткой, которая не дает механизму выйти из строя раньше указанного времени. Обычно они используются для высокооборотистых электродвигателей. Зачастую на данные моторы устанавливают щетки генератора серии ЭГ 61. Стоит также отметить, что не все детали могут подойти под конкретный генератор. Стартер автомобиля и все электронные приборы не будут работать, если под капотом стоят инородные щетки. Поэтому при выборе всегда ориентируйтесь на рекомендации производителя. Узнав точную марку и модель устройства, вы легко сможете выбрать нужную деталь.

Если с покупкой особых проблем у автомобилистов не возникает, то с установкой совсем наоборот. И чтобы щетки генератора работали с максимальной пользой, следует внимательно следить за последовательностью своих работ. Вообще, процесс замены не очень сложный. Он состоит из следующих этапов:

• Демонтаж генератора с креплений.
• Снятие специального штекера с вывода щеткодержателя.
• Откручивание винта, крепящего последнюю деталь (здесь желательно применить небольшую отвертку, дабы ускорить процесс замены).
• Изъятие щеткодержателя.
• Установка деталей.
• Сборка запчастей в обратной последовательности.

Также одним из часто задаваемых вопросов является срок замены щеток. Чтобы ответить на этот вопрос, нужно взглянуть на деталь внешне и оценить ее степень износа. Для этого следует учесть расстояние, на которое щетки генератора выступают из держателя. Если данное значение не превышает отметки в 5 миллиметров, значит деталь подлежит срочной замене.

Исходя из этого, можно сделать вывод, что щетка генератора, хоть и примитивная деталь, но без ее присутствия уже невозможно совершить движение на автомобиле. Завести-то машину можно, однако в таком случае вся нагрузка от электронных систем будет положена на аккумуляторную батарею. А она, как правило, держит зажигание без щеток лишь несколько минут. Поэтому желательно держать в запасе несколько комплектов таких устройств, чтобы посреди дороги вам не пришлось вызывать эвакуатор.

Что делают щётки генератора

Мы уже затронули тему о том, что делают щётки генератора и почему они важны. Они служат каналом получения и передачи тока от и к генератору. Благодаря этим маленьким и простым деталям машина может двигаться. Поэтому необходимо делать не только ремонт стартеров и генераторов автомобиля, но и регулярно проверять работу системы в целом.

Щётки изготавливаются из графита с одинаковыми характеристиками. Для механизмов, предназначенных работать в тяжёлых условиях, делают исключение и пропитывают специальным составом, чтобы они дольше не выходили из строя.

Ваш автомобиль стал спонтанно включаться и выключаться, начались проблемы с внутренним и внешним освещением, пропадает напряжение или быстро разряжается аккумулятор? Скорее всего дело в изношенности щёток генератора, так как в плановое ТО их осмотр и замена не включаются. И очень зря. Необходимость замены выявить очень просто – достаточно визуально оценить высоту детали. Если она менее 5 мм, требуется замена запчасти.

Срок работы щёток генератора может быть разным и зависит от интенсивности эксплуатации автомобиля. Обязательно проверять их нужно каждые 50 тысяч километров. Если Вы ездите очень мало, то срок проверки будет один раз в 4 года. Так как проверка не требует снятия генератора, это не займёт много времени и сил. В любом случае, для этого так же можно обратиться в соответствующий автосервис.
