Реле-регулятор генератора: где находится, как проверить, замена и ремонт своими руками

Причины и возможные последствия неисправности

повреждение регулятора напряжения («таблетка», «шоколад» на автомобильном сленге);

Износ (разрушение) щеток;
короткое замыкание обмотки возбуждения (ротора);
Выход из строя диодов (поставил в подкову);
Износ подшипников и втулок.
Выход из строя регулятора напряжения обычно приводит к невозможности зарядки аккумулятора. В этом случае на приборной панели загорается индикаторная пиктограмма «аккумулятор». Двигатель работает до тех пор, пока аккумулятор не разрядится примерно до 8–9 вольт.

В течение дня уровень заряда аккумулятора может составлять от 30 до 50 км при условии, что аккумулятор хорошо заряжен на момент выхода из строя.

В случае выхода из строя выходного каскада регулятора напряжения неисправность может быть вызвана увеличением выходного напряжения генератора до 17-20 В. Это приводит к перезарядке аккумулятора. При перезарядке электролит закипает. Если рядом с аккумулятором под капотом есть коррозия, проверьте генератор.

Если полярность батареи случайно поменяли (клеммы установлены с неправильной полярностью), диодный мост может выйти из строя. Обычно светодиоды разбиваются попарно в одном плече. Неисправный диод имеет сопротивление, близкое к нулю. Обмотка статора генератора затем работает в режиме короткого замыкания, сильно нагреваясь.

Через несколько минут работы двигателя перегреваются обмотки, под капотом автомобиля появляется запах горящих электропроводов. Чтобы избежать возгорания, заглушите двигатель, проверьте генератор.

Износ щетки приводит к постепенному отказу генератора. Сначала во время движения индикатор зарядки на приборной панели мигает, а затем горит постоянно. На многих моделях генераторов щетки заменяются вместе с регулятором напряжения.

Короткое замыкание обмоток генератора может привести к значительному изменению выходных параметров, перегреву устройства.

Первоначальную функциональную проверку можно выполнить без демонтажа генератора. Для этого установите переключатель мультиметра в режим «постоянное напряжение 20В». Затем подключите черный байонет к отрицательному полюсу аккумулятора, красный байонет — к положительному полюсу. Затем запустите двигатель, дайте ему достичь стабильных оборотов холостого хода. Нормальным считается показание мультиметра в диапазоне от 13,5 до 14,5 В.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Мультиметр – что это такое, виды

Если вы никогда раньше не пользовались мультиметром, то для начала предлагаю узнать, что это за прибор. Так, исходя из названия – это измерительное устройство для определения сразу нескольких величин. В данном случае он включает:

Вольтметр – для измерения напряжения.
Омметр – для определения сопротивления.
Амперметр – для замера силы тока.

В своей практике мне довелось пользоваться 2-мя его разновидностями:

Аналоговым. Показания замера отображаются стрелкой по соответствующей шкале одной из трех величин. Прибор доступен по стоимости, но характеризуется большой погрешностью.
Цифровым. Измерения отображаются на цифровом табло. По сравнению с аналоговыми моделями он более точен и прост в эксплуатации, но при этом дороже.

Цифровой мультиметр более точен и удобен, чем аналоговый

Неисправности автомобильного генератора

Генератор автомобиля – это один из узлов, обеспечивающий электричеством бортовую сеть и производящим зарядку аккумуляторной батареи. Кроме этого, генератор является наиболее нагруженным в процессе эксплуатации автомобиля и, соответственно, ресурс его работы определяется как временной характеристикой, так и своевременностью технического обслуживания. Возникновение неисправности автомобильного генератора влечет за собой отсутствие зарядки аккумулятора и в конечном итоге полную остановку транспортного средства.

Какие могут появиться симптомы, характеризующие о скорой поломке? При работающем двигателе на холостом ходу прослушивается низко тональный шум или однородный звук скрежета металлических деталей, частое включение на панели приборов аварийной лампы зарядки аккумуляторной батареи, запотевание поверхности аккумуляторной батареи.

Основными неисправностями являются:

износ или разрушение подшипников;
износ, поломка или зависание щеток;
неработоспособность регулятора напряжения;
отсутствие контакта в узловых контактных точках;
неработоспособность выпрямительных диодов;
загрязнение между ротором и статором.

Возможны также и другие характерные признаки не эффективной работы – это снижение освещенности ближнего света фар, мерцание освещения на панели приборов, падение давления в топливной рампе из-за недостаточного напряжения на бензонасосе.

Низкий уровень напряжения бортовой сети влияет и на динамические показатели работы двигателя, а также увеличения путевого расхода топлива.

Неисправности делят на виды, в зависимости от части повреждения: механическая и электрическая.

Перед снятием генератора с автомобиля с целью его ремонта электрической части желательно выявить возможные повреждения или обрывы проводов, проверить целостность предохранителей. Проверка предохранителей осуществляется тестером или светодиодной «контролькой».

Проверка механической части, заключается в определении износа или поломки подшипников, коллекторных щеток, трещин в передней и задней крышках, визуальной оценкой приводного ремня.

Для каждого вида неисправностей существуют индивидуальные способы проверок механической части и электрической.

Например, в области размещения генератора вращаются не только ротор с подшипниками, но и ролики натяжителя ремня ГРМ, помпа и дополнительно установленные узлы (компрессор кондиционера, насос усилителя руля и т.д.). В этой совокупности вращающихся деталей сложно различить шум подшипников генератора, и чтобы проверить вызывает ли он шум достаточно снять приводной ремень (отключить вращение ротора) и запустить двигатель. Если шум не прослушивается, то это значит имеется повреждение механической части, а именно подшипник (по статистике – это наиболее частая поломка).

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Современные реле являются электронными, а их конструкция – неразборная. В случае выхода их из строя, они не подлежать регулировкам или ремонту, а требуют полной замены. Это считается единственным недостатком этих устройств, поскольку в остальном реле имеют массу достоинств: компактность, долговечность, высокая точность параметров тока.

Когда же регулятор напряжения можно считать неисправным?

Фары меняют яркость свечения, в зависимости от оборотов двигателя.
Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

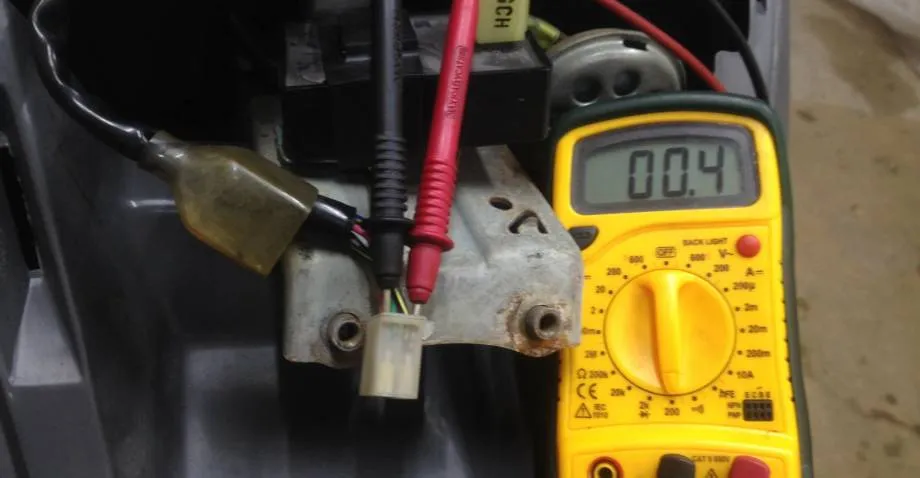

Существуют разные методы, как проверить реле-регулятор генератора мультиметром и установить его работоспособность. Наиболее простым считается проверка мультиметром, без демонтажа устройства. С этой целью выполняется измерение напряжения, поступающего в аккумулятор для его зарядки. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

Двигатель автомобиля запускается и прогревается в течение 5-ти минут.
Открыть капот во время работы двигателя и соединить контакты мультиметра с клеммами батареи. Подключение нужно выполнять с соблюдением полярности, а переключатель выставляется на отметку 20 В.
Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Необходимо проверить сколько выдает генератор мультиметром. Ближний свет должен быть включен, а все остальные потребители – выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тыс. об/мин. Если напряжение составляет более 14,8 вольт, в этом случае регулятор считается неисправным и подлежит замене. При напряжении ниже 13,5 В причиной неисправности может быть не только реле. Неисправность может заключаться в проводке или самом генераторе.
Более точные результаты получаются путем оценки интенсивности тока, поступающего при нагрузке. Для этого потребуется включение дальнего света, вентилятора печки, стеклоочистителя и других потребителей. В такой ситуации величина зарядного тока не должна быть ниже отметки 13,5 вольт. Если показатель все-таки меньше этого значения, то при включении всего электрооборудования, аккумулятор не будет получать нормальную зарядку.

Более полноценная проверка выполняется на снятом реле-регуляторе. Обычно электронное устройство стоит поверх генератора, закрытое пластиковой крышкой. В некоторых случаях регулятор может образовывать единый блок со щетками. Для проверки кроме мультиметра нужно приготовить контрольную лампу на 12 В, мощностью не выше 3 ватт и регулируемый источник тока. Эти методы подходят и для того, чтобы проверить интегралку генератора мультиметром, то есть интегральный регулятор напряжения.

Что еще может быть?

Зачастую при виновником проблем с зарядом может быть не сам регулятор, а его клеммы, от времени, они как и многие на автомобиле окисляются – что не дает нормально работать генератору и подзаряжать нашу батарею, поэтому для начала прежде чем менять этот узел постарайтесь его прочистить, убрать окислы и прочие налеты. Кстати это касается и клемм аккумулятора, их нужно чистить и защищать, хотя бы раз в сезон.

Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.

НА этом заканчиваю статью, думаю было полезно, читайте наш АВТОБЛОГ.

314,32

Выявление причин и устранение неисправностей

Что делать, если не заводится генератор? Если свистит генератор? Разборка и сборка генератора — в принципе, процедура не очень сложная, если вы знаете, что нужно делать.

Итак, как отремонтировать генератор, зная основные причины:

Слишком малый заряд АКБ или его полное отсутствие может быть результатом того, что предохранительный элемент сгорел или просто отошел из-за механической тряски. Кроме того, отсутствие вольтажа в бортовой сети может быть следствием износа щеток. Электрика в этом случае очень важна, поскольку при скачках напряжения могут сгорать диоды, а в обмотке ротора либо статора может случиться обрыв или замыкание.
Чтобы проверить работоспособность щеток, обычно достаточно визуального осмотра. Но если в сети произошел обрыв проводки либо короткое замыкание, для диагностики может потребоваться мультиметр. Если вы не знаете, как снять генератор, воспользуйтесь сервисным мануалом, поскольку восстановление сломавшегося диода осуществляется только путем его замены или пайки. Если необходима также перемотка генератора, в домашних условиях ее осуществить будет проблематично. Для этого лучше обратиться к профессионалам, чтобы вы могли быть уверены, что все будет сделано правильно. Как правило, процедура перемотки обычно стоит дешевле, но если ее стоимость слишком высокая, возможно, есть смысл произвести замену на новое ГУ.
Что касается ремонта ротора, то его можно осуществить своими силами. Как правило, необходимость ремонта ротора обусловлена разрывом электроцепи рядом с контактными кольцами либо распайкой концов обмоток

В этом случае процедуру ремонта следует начинать с того, что необходимо осторожно отмотать один видок кабеля. Сломавшийся конец необходимо выпаять, после чего, используя паяльник и расходные материалы, нужно установить готовый кабель с применением отмотанного витка

Как показывает практика, обычно даже не нужно уменьшать число витков, поскольку осуществляется распайка выводов. Чтобы обеспечить нормальную работу ГУ, также можно произвести очистку кольца мелкозернистой наждачной бумагой. Если на кольце имеются более крупные повреждения, от них можно избавиться с применением плоских надфилей. Как снять генератор в таком случае — опять же, нужно обратиться к сервисному мануалу, поскольку процедура демонтажа в каждом случае будет разной. Таким же образом осуществляется разборка или сборка генератора. В процессе необходимо быть осторожным, чтобы ничего не перепутать. Замена контактных колец генератора, как правило, осуществляется в случае полного их повреждения.
Если ГУ сильно гудит, вероятнее всего, причина заключается в износе роторных подшипников. Если вы заметили, что состояние подшипниковых устройств довольно печально, возможно, пришло время произвести их замену. Но все может быть не так печально. К примеру, если люфт на подшипниках не особо критичный и практически не ощущается, можно просто демонтировать детали и промыть их своими силами. Перед установкой элементов необходимо будет смазать подшипники.
Отсутствие вольтажа или скачки напряжения в бортовой сети обычно можно решить путем смены реле регулятора. Следует отметить, что первостепенной причиной в данном случае могут быть проблемы в работе диодного моста или каких-то его компонентов. Определить вышедшие из строя диоды позволит диагностика устройства с помощью мультиметра.
В том случае, если диодный значок на контрольном щитке приборов сообщает водителю о проблемах с вольтажом аккумуляторной батареи, это может говорить о возможном пробое. В частности, речь идет об одном из диодов в цепи. Если вам необходимо будет добраться до этой схемы с диодными компонентами, потребуется открутить несколько гаек с обмотки, после чего извлечь гаечку, которая крепит положительный вывод. Когда вы сделаете это, вы получите доступ к схеме, которую можно либо заменить, либо отремонтировать (автор видео о самостоятельном ремонте ГУ — Вячеслав Ляхов).

Как проверить зарядку аккумулятора и работоспособность генератора мультиметром?

Для понимания процесса, рассмотрим устройство генератора

Поломка любого из компонентов приведет к нарушению работоспособности всего агрегата. Для начала проверяется механическая часть. Снимать генератор не требуется, достаточно снять со шкива приводной ручейковый ремень.

Прокрутите вал рукой, и убедитесь в том, что ротор свободно вращается в подшипниках. При критическом износе щеток, будет слышен характерный скрежет.

Затем проверьте целостность и крепление кабелей питания и управления. Если визуальный контроль не помог найти неисправность – предстоит проверка генератора мультиметром.

Для этой процедуры не нужен профессиональный прибор со множеством функций. Достаточно трех режимов: «прозвонка», «измерение сопротивления», «измерение напряжения».

Проверка обмотки ротора (возбуждения) и обмотки статора генератора

Проверка обмоток возбуждения ротора

Сначала снимаем и разбираем генератор. Чтобы самостоятельно проверить обмотку ротора потребуется омметр (или мультиметр у которого положение поворотного переключателя будет в режиме измерения сопротивления, диапазон до 200 Ом).

Часть 1: Проверка сопротивления обмотки ротора.Прикасаемся измерительным прибором к кольцам ротора:

— если сопротивление обмотки будет в пределах 1,8. 5Ом, значит ротор исправен.
— если сопротивление будет бесконечно большим, значит цепь обмотки возбуждения разорвана.
— если сопротивление ниже 1,8Ом, значит есть короткозамкнутые витки.

Чаще всего разрыв происходит в месте пайки выводов обмотки к кольцам. Проверку можно осуществить иглой, шевеля выводы обмотки в месте их подпайки. Потемнение и осыпание изоляции можно обнаружить визуально, это свидетельствует о сгорании обмотки, что приводит к обрыву или к межвитковому замыканию в обмотке с уменьшением ее общего сопротивления.

Часть 2: Проверка обмотки на отсутствия замыкания на «массу».Один вывод омметра подносится к любому кольцу ротора, а другой к его клюву. Если обмотка исправна, значит омметр покажет бесконечно большое сопротивление. В противном случае неисправный ротор следует заменить.

Проверка обмотки статора

Визуально проверяем, что отсутствует растрескивание изоляции и подгорание обмотки (происходит при коротком замыкании в вентилях выпрямительного блока). Статор с поврежденной обмоткой следует заменить.

Проблема с обмоткой это не единственная причина неисправности генератора. Другие советы Вы найдете в рубрике ремонт генератора своими руками.

Приходилось ли Вам выполнять проверку обмотки ротора и статора генератора самостоятельно?

голоса

Рейтинг статьи

Сферы применения

Трехфазные генераторы используются вместе с диодным мостом для зарядки автомобильного аккумулятора, питания бортсети, системы зажигания, световой сигнализации и освещения, бортового компьютера и прочего оборудования авто. Подключение происходит к регулятору U на интегралке (интегральная микросхема), стабилизирующей его значения в пределах нормы.

Аккумулятор для автомобиля служит для кратковременного вращения коленвала при помощи стартера. Стартер питается от аккумулятора, который является в большинстве современных авто гибридным. При воздействии на обмотку возбуждения при включении зажигания I течет по кольцам и в обмотке возбуждения генерирует электромагнитное поле, благодаря которому и запускается ротор. Ротор создает волны электромагнитной составляющей, пронизывающих обмотки статора.

Электрогенератор необходим для преобразования энергии различных сторонних источников, оказывающих воздействие на вал последнего. Кроме того, сейчас распространены инверторные типы ЭГ. Они производят качественную электроэнергию и являются автономным источником питания. Основной принцип работы такого инверторного генератора сводится к следующему:

Переменный высококачественный ток вырабатывается и выпрямляется при помощи диодного моста, на выходе которого появляется постоянное U.
Постоянное U накапливается в аккумуляторных батареях, из которых при помощи инвертора происходит преобразование в переменный ток.

Часто применяется для бытовых нужд дизельный генератор. Он преобразует энергию при сгорании топлива в электрическую. Топливо представляет собой химический вид энергии, а сгорание — процесс окисления кислородом, содержащимся в воздухе. При сгорании происходит трансформация тепловой в механическую электроэнергию, а дальше, согласно принципу работы генератора, происходит получение электрического тока.

Ротор синхронного ЭГ является постоянным магнитом. У этого магнита есть полюса, число которых может быть в диапазоне от 2 и выше, но это значение всегда кратно двум. При запуске ЭГ ротор производит электромагнитное поле и при увеличении частоты вращения возникает I в обмотках. Вследствие этого, появляется U, которое контролируется спецустройством. Напряжение при этом является стабильным, а следовательно, этот факт является положительной стороной этого типа ЭГ.

В некоторых случаях возможна значительная перегрузка по I. Этот тип требует применения дополнительного оборудования для защиты от перегрузок. Электрогенераторы асинхронного типа отличаются от синхронных тем, что ротор вращается с некоторым опережением.

Источник химической энергии или электрохимический генератор является очень интересным и экологически чистым изобретением. Принцип его работы состоит во взаимодействии водорода и кислорода. Использование этих элементов делает его опасным: водород является взрывоопасным газом, а кислород мощным окислителем (при возгорании водорода пожар только усилится за счет кислорода-катализатора). Следует отметить, что при использовании любого генератора, кроме инверторного, следует применять дополнительные устройства защиты и регуляции параметров выходного U и I.
