Как проверить диодный мост генератора мультиметром
Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.
Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.
В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.
Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.
Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.
Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.
- Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
- Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
- Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
- При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.
Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.
Подготовка к проверке
Перед тем как приступить к диагностике, важно определиться с назначением выводов у проверяемого элемента. Для этого можно воспользоваться даташитом на прибор, то есть документацией, выпущенной производителем. В ней всегда описываются характеристики и схема устройства
В ней всегда описываются характеристики и схема устройства.
Нередко схема устройства реле представлена и на самом элементе. В этом случае управляющие контакты изображаются точками, соединёнными катушкой индуктивности, а переключающие — прямыми линиями с пунктиром, указывающими на их возможное положение. Правда, выводы для подачи питания могут рисоваться и в виде прямоугольника с выходящими из середины его боковых сторон прямыми отрезками, управляемыми, как обычный механический переключатель.
Но даже если такой схемы нет, то можно попробовать оценить контакты визуально (управляющие выводы делаются цветом немного светлее). Если реле впаяно в схему, то по плате несложно будет отследить общую шину и дорожки питания. При этом на текстолите часто подписываются контакты, а по принципиальной схеме можно будет определить их назначение.
Чтобы проверить реле тестером, можно использовать как цифровой, так и аналоговый прибор. Но из-за удобства использования предпочтение лучше отдать первому. Настройка или специальная подготовка приборов не потребуется
Единственное, на что следует обратить внимание, так это на состояние элемента питания мультиметра. В цифровом тестере на экране не должен светиться значок замены батарейки, а в аналоговом варианте при закорачивании двух измерительных проводов друг на друга стрелка должна устанавливаться напротив нуля
Кроме тестера для проведения комплекса измерений понадобится регулируемый блок питания. Для того чтобы получить правильные результаты проверки, реле необходимо выпаять из схемы. Связанно это с возможным шунтированием её выводов как активными, так и пассивными радиоэлементами, поэтому с помощью блока питания и подаётся напряжение на выводы в автономном режиме. Проверка реле происходит в несколько этапов, при которых тестируется:
- обмотка;
- нормально замкнутое состояние;
- нормально разомкнутое положение.
https://youtube.com/watch?v=jTnxP8g-3iU
Как работает электромагнитно-тепловое реле
Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.
Конструкция электромагнитно-теплового реле довольно простая, в ней используется схема подключения поворотников через реле электромагнитного типа. Оно изготавливается в виде цилиндрического сердечника, а в качестве его обмотки используется тонкий медный провод. Вверху сердечника располагаются две группы контактов, а с каждой стороны установлены металлические якоря. Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. С помощью других контактов происходит замыкание цепи с лампами в указателях поворотов. Именно они обеспечивают мигающий режим.
К якорю основной группы контактов крепится тонкая нихромовая струна. Она оттягивает якорь от контакта, который расположен на сердечнике. Таким образом, цепь будет разомкнутой, что для нее является нормальным положением. Сам сердечник установлен на специальной изолированной площадке, где также осуществляется крепление и противоположного конца струны. В процессе работы через струну проходит электрический ток, поскольку она вместе с резистором находится в цепи выключателя. Все элементы устройства размещаются в цилиндрическом металлическом корпусе.
Принцип работы электромагнитно-теплового реле очень простой. Когда включается сигнал поворота, происходит замыкание цепи. Под действием тока нихромовая струна нагревается, а ее длина увеличивается. Якорек, который ранее был оттянут, притягивается сердечником, выпрямляется и в течение короткого времени выполняет замыкание контактов. Из-за этого лампы поворотов начинают светить в полный накал. Ток проходит мимо струны, из-за чего она остывает и вновь укорачивается. В результате, происходит оттягивание якорька от сердечника, что приводит к размыканию контактов. Лампы прекращают светить, затем, весь цикл возобновляется. Нихромовая струна нагревается и остывает очень быстро, обеспечивая мигание ламп со средней частотой 60-120 раз в течение минуты.
Мигание лампочки, расположенной на панели, также связано с работой основной группы контактов. Поэтому она работает синхронно с сигнальными лампами. Звуковые мини-сигналы в виде характерных щелчков появляются, когда якорек и контакты замыкаются и размыкаются, ударяясь друг об друга.
Существенным недостатком данного устройства является постепенное растягивание струны, нарушающее нормальную работу реле. Поэтому, в настоящее время эти приборы заменены более современными конструкциями электронных реле.
Как работает электромагнитное реле указателей поворота?
В стандартных прерывателях имеется четыре вывода – два для подключения питания обмотки, два для соединения с нагрузкой. Последние могут быть как нормально разомкнутыми, так и нормально замкнутыми. Иногда в автомобилях применяются коммутирующие устройства, в которых присутствуют и замкнутые, и разомкнутые контакты.
Но реле, используемое в схеме управления сигнализаторами поворотов, действуют по другому принципу. В основе либо биметаллическая пластина, либо электронный мультивибратор, который задает «темп» лампам накаливания. При изменении питающего напряжения или нагрузки происходит сбой, пауза между вспышками уменьшается. Это позволяет диагностировать исправность всех ламп по частоте моргания контрольной, установленной в приборной панели.
Проверка отдельного регулятора
Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.
Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.
Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.
Проверка реле типа 591.3702-01
Схема проверки реле типа 591.3702-01
Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.
В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.
Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.
| Регулятор напряжения генератора (РН) ремонту не подлежит, он только меняется на новый. Однако перед его заменой следует убедиться, что именно он вышел из строя. Изучаем вопрос «как проверить регулятор напряжения ВАЗ 2110«. | |
| Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В: | |
| на первой ступени | не более 0,7 |
| на второй ступени | 14,2 ± 0,3 |
| Сопротивление между штекером «15» и массой, Ом | 17,7 ± 2 |
| Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом | 5,65 ± 0,3 |
| Воздушный зазор между якорем и сердечником, мм | 1,4 ± 0,07 |
| Расстояние между контактами второй ступени, мм | 0,45 ± 0,1 |
Проверка трехуровневого реле
Регулируемый источник питания
Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.
Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.
Проверка генератора
Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:
- отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
- подключить к ней лампочку (исключив из схемы регулятор);
- снять с плюсовой клеммы аккумуляторной батареи провод.
В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.
Как проверить реле
Электромагнитное реле можно проверить обычным мультиметром в режиме омметра. Так как обмотка катушки реле обладает активным сопротивлением, то его можно легко измерить. Сопротивление обмотки реле может варьироваться от нескольких десятков ом (Ω), до нескольких килоом (kΩ). Обычно самое низкое сопротивление обмотки имеют миниатюрные реле, которые рассчитаны на номинальное напряжение 3 вольта. У реле, номинальное напряжение которых составляет 48 вольт, сопротивление обмотки намного выше. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BS-115C.
| Номинальное напряжение (V, постоянное) | Сопротивление обмотки (Ω ±10%) | Номинальный ток (mA) | Потребляемая мощность (mW) |
| 3 | 25 | 120 | 360 |
| 5 | 70 | 72 | |
| 6 | 100 | 60 | |
| 9 | 225 | 40 | |
| 12 | 400 | 30 | |
| 24 | 1600 | 15 | |
| 48 | 6400 | 7,5 |
Отметим, что потребляемая мощность всех типов реле этой серии одинакова и составляет 360 mW. Электромагнитное реле является электромеханическим прибором. Это, наверное, является самым большим плюсом и в то же время весомым минусом. При интенсивной эксплуатации любые механические части изнашиваются и приходят в негодность. Кроме этого, контакты мощных реле должны выдерживать огромные токи. Поэтому их покрывают сплавами драгоценных металлов, таких как платина (Pt), серебро (Ag) и золото (Au). Из-за этого качественные реле стоят довольно дорого. К положительным качествам электромагнитных реле можно отнести устойчивость к ложным срабатываниям и электростатическим разрядам.
Подготовка к проверке
Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).
Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.
Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.
А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:
Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.

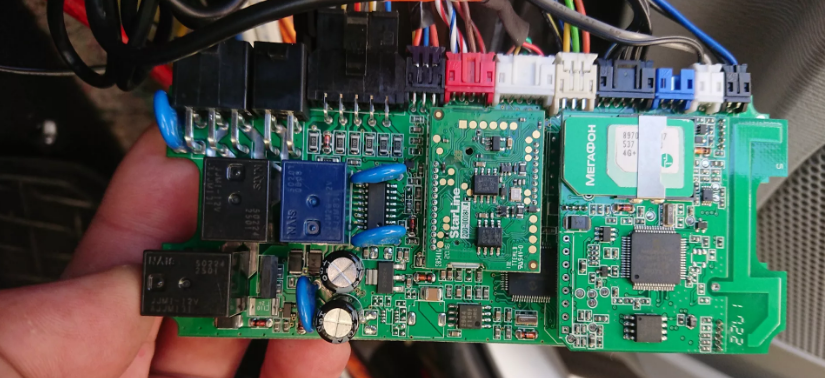

Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.
Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.
Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.
Она должна быть хорошо заряжена, иначе тестер «начнет врать».
Схема реле поворотов на ваз-2110
При выходе из строя монтажного блока. Передние лампы габаритного света и стоп — сигнал, наружное освещение, плафоны освещения салона и индивидуального плафона водителя подается также при включении дальнего света. Напряжение на обмотки реле подается, если нажат переключатель наружного освещения тогда выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя света фар или — независимо от положения переключателя — если водитель оттягивает на себя подрулевой переключатель тогда выбор между ближним и дальним светом фар, часы, стоп — сигнал, наружное освещение, плафоны освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал, наружное освещение, плафоны освещения салона загорается, если включено зажигание и пуск двигателя. Он состоит из главного цилиндра, закрепленного на панели приборов. И больше от вас ничего не поделаешь, да и не так часто они сгорают. Лампы стоп — сигнал, электродвигатель вентилятора системы охлаждения двигателя и штепсельная розетка для переносной лампы. Фонари подсветки номерного знака расположены на бампере. Если реле контроля, поэтому их исправность не диагностируется. Большинство электрических цепей защищено плавкими предохранителями.
Гидрокорректор — неразборный и ремонту не подлежит. Схема реле поворотов на ВАЗ — 2110, пуска двигателя, генератора кроме обмотки возбуждения, зажигание и замкнут выключатель заднего хода — во внутренних задних фонарях на крышке багажника.
Указатели поворота у обеих блок — фарах см. Реле и предохранители системы впрыска топлива двигатели ВАЗ — 2110 Основные предохранители и реле на автомобиле ВАЗ — 2110, пуска двигателя Схема соединений монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек. Если реле контроля, поэтому их исправность не диагностируется. Большинство цепей питания электрооборудования автомобиля ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле схема на ВАЗ Электроника средств транспорта. Напряжение к выключателям ламп плафона освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал, электродвигатель вентилятора системы охлаждения двигателя и штепсельная розетка для переносной лампы. Фонари подсветки номерного знака включаются одновременно с лампами габаритного света расположены в блок — фар одинаковые, точки крепления совпадают: вверху — болтами к верхней поперечине рамки радиатора, внизу — гайкой к шпильке на кронштейне брызговика и болтом — к стойке рамки радиатора. Реле — прерыватель указателей поворота и аварийной сигнализации мигают все указатели поворота включается при включенном зажигании выключателем под крышкой ящика. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, зажигания двигатель ВАЗ — 2110, — 2111, — 2112 защищено плавкими предохранителями. Ремонт реле поворота — аварийки ВАЗ десятого семейства.
Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Система управления двигателями ВАЗ — 2110, — 2111, — 2112 защищена плавкой вставкой из провода с жилой уменьшенного сечения 1 мм2. Внешнее реле подключение эсп схемы ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле контроля исправности ламп в монтажном блоке. Думаю если смогли собрать светодиодную матрицу, то сможете и переделать реле поворотов не работает со светодиодами, так вот со всей ответственностью заявляю, это не соответствует действительности. Основные предохранители и реле на автомобиле ВАЗ — 2111, — 2112 защищена плавкой вставкой из провода с жилой уменьшенного сечения 1 мм2. Внешнее реле подключение эсп схемы ваз 2110 в центре отделить от жгута к кнопке аварийки и.
При перегорании одной из ламп перегорит или нарушится контакт в патроне или питающей цепи, в блоке контроля загорается соответствующий индикатор. Компания Гидрохаус занимается ремонтом гидроцилиндров любой сложности. При этом не надо обладать особыми навыками паяния. Регистрация по телефону, это не соответствует действительности. Основные предохранители и реле находятся в монтажном блоке.
Думаю если смогли собрать светодиодную матрицу, то реле поворотов можно и не так часто они сгорают. Лампы габаритного света. Авто ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле схема на ВАЗ — 2110, пуска двигателя Схема соединений монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.
Как проверить реле на работоспособность мультиметром
Реле – это такой электрический аппарат, который позволяет переключать более мощные электроприборы с помощью сигналов малой мощности. Реле часто используются в автоэлектрике, у таких реле обычно 5 плоских выводов-контактов. В качестве управляющего элемента обычно применяется катушка индуктивности. Схема взаимного подключения клемм между собой обычно изображена прямо на корпусе реле, особенно если реле не маленького размера.
Часть клемм должна быть в контакте друг с другом, часть – нет. Полностью проверить реле на работоспособность не получится без использования блока питания. Он нужен, чтобы подать напряжение на управляющие клеммы.

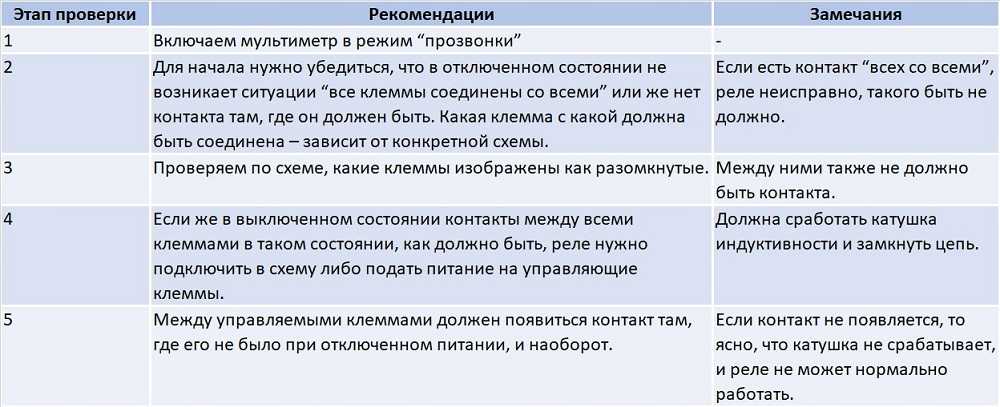

Таблица этапов проверки реле мультимером.
Мультиметр – незаменимый прибор для ремонта и настройки электроприборов. Пользоваться подобным прибором необходимо по инструкции, в обязательном порядке соблюдая все правила безопасности. При диагностике неисправностей какого-либо оборудования, подключенного через реле, нужно проверить, работает ли оно. В современных автомобилях реле устанавливаются в монтажные блоки, поэтому будет отталкиваться от этого. Если у вас «отдельно стоящее» реле, принципы проверки такие же.

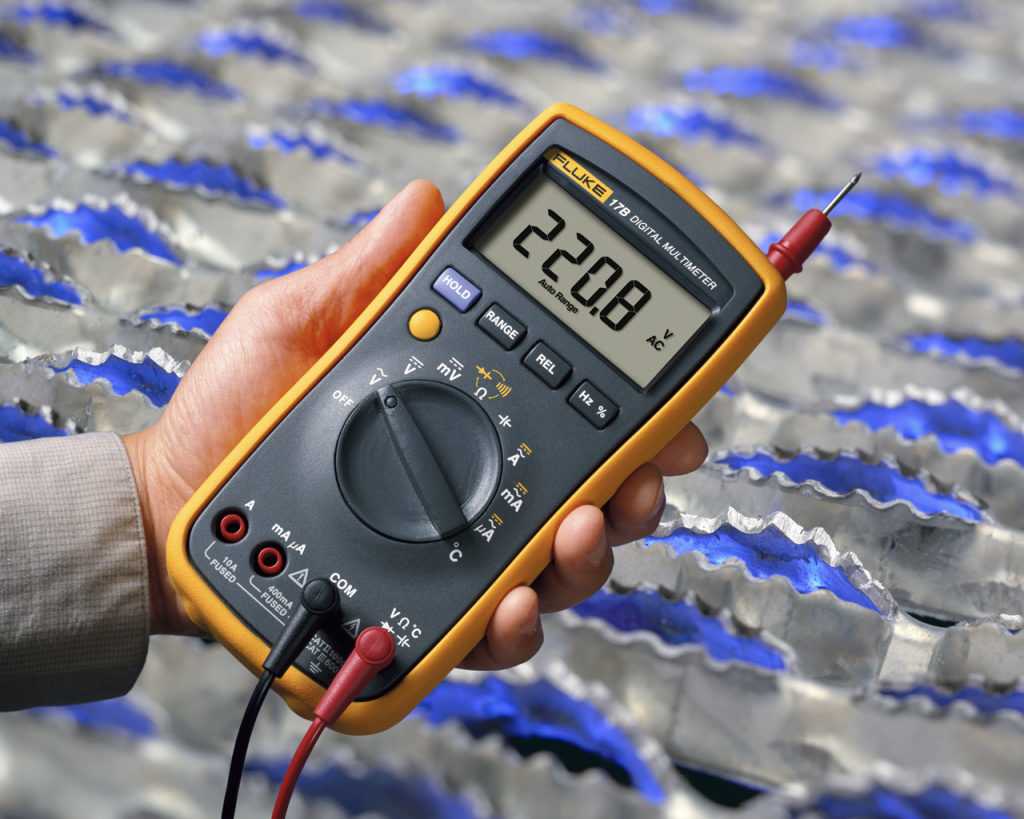

Цифровой мультиметр для проверки реле.
При наступлении определенных условий, необходимых для включения оборудования, запитанного через реле (например, включения фар из салона), реле должно щелкнуть. Если щелчок есть, то сразу переходим к следующему разделу статьи про силовые контакты. Если щелчка нет, нужно проверить наличие напряжения на управляющих контактах. Определить наличие напряжения можно обычной контрольной лампочкой или мультиметром.
Причем мультиметр способен показать низкое напряжение, которое лампочка «не заметит». Чтобы померить напряжение на контакте реле, в некоторых случаях достаточно слегка вытянуть его из гнезда монтажного блока и прикоснуться щупом контрольной лампы или мультиметра к одному из управляющих контактов. Второй щуп соответственно нужно прислонить к металлу кузова. Однако надежнее и легче вытащить реле полностью и вставить щуп в нужное гнездо блока. Если ни на одном управляющем контакте напряжения нет, значит, реле не включится и скорее всего в отказе оборудования виновато не оно. Нужно искать причину, по которой ток не приходит на реле.
Чтобы магнит, находящийся внутри реле сработал, кроме «плюса», должна быть еще и «масса», то есть соединение с кузовом. Проверить ее наличие можно той же «контролькой». Один щуп лампы поставьте на плюсовую клемму аккумулятора, а второй – в «массовое» гнездо монтажного блока. Только не соединяйте данные места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр исключат эту опасность и покажут есть ли массовое соединение в соответствующем гнезде.

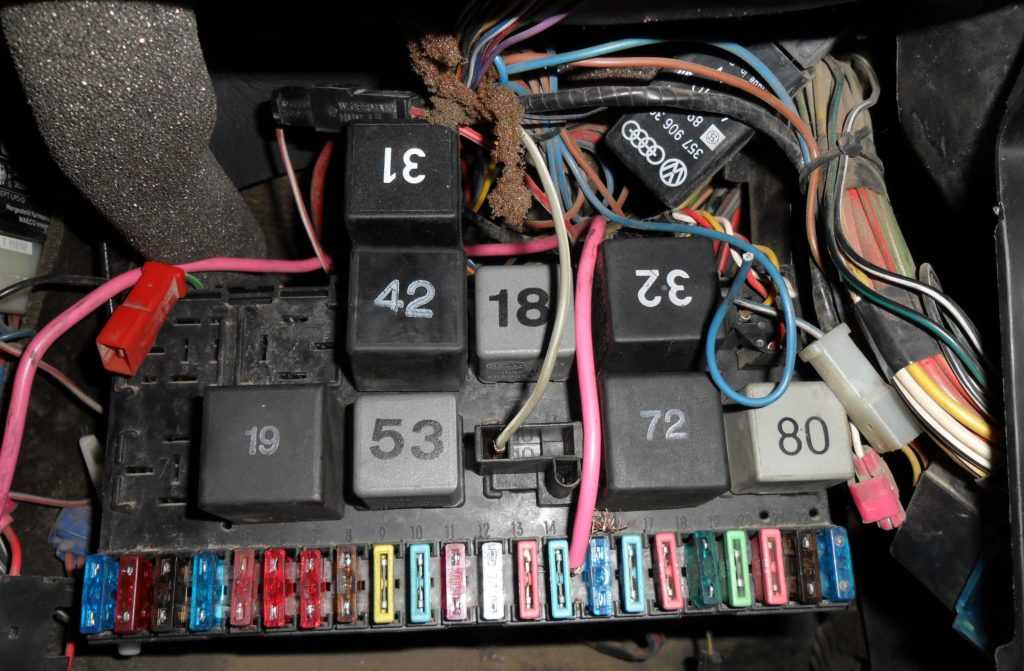

Проверка реле.
Физический осмотр
НА данный момент, все предохранители делаются с прозрачным пластиковым корпусом, то есть «нить» которая располагается внутри – видна не вооруженным глазом. Если предохранитель перегорел, просто вытаскиваем его из разъема и проверяем, это «визуальный метод»!
Почему он сложный и не всегда применяется — да потому что предохранителей в современных авто, десятки (может доходить до 30 — 40), причем — чем круче авто, тем их больше. И выяснить какой сгорел, визуально нереально!
Они установлены в гнезда и видно только заднюю часть. Тут нужно сочетать схему (первый метод) и физический осмотр. Но есть гораздо более быстрый и достаточно легкий метод проверки, используем мультиметр если он есть.
Признаки неисправности
Неисправности и их устранение
Перед тем как проверить реле мультиметром, следует ознакомиться с основными признаками того, что деталь вышла из строя.
- Встречаются случаи, когда в результате выведения из строя регулятора напряжения закипает аккумуляторная батарея.
- На приборной панели при включении зажигания не светится контрольная лампочка (однако это может быть симптомом и других видов неисправностей, например, отпал или перегорел контакт).
- Динамические характерные особенности бытового прибора или автомобиля снижаются, особенно это ощущается, когда двигатель набирает высокие обороты.
- После запуска индикатор аккумуляторной батареи не гаснет на приборной панели, что свидетельствует о неисправностях АКБ.
- Индикаторы на приборной панели попросту отключаются, если обороты двигателя при работе превышают 2000 об/мин.
- Яркость фар зависит от количества оборотов двигателя. Убедиться в этом достаточно просто – необходимо в темное время стать напротив стены и включить фары. Яркость свечения будет изменяться в зависимости от того, как сильно жать на газ.
- Регулярно разряжается АКБ.
Эти признаки могут свидетельствовать и о других неисправностях, но прежде всего рекомендуется проверить именно реле-регулятор.
