Акпп замена подшипника дифференциала. подшипник дифференциала особенности замены и устройство

Ремонт чашки диференциала

Дефектами чашки диференциала являются:

износ мест посадки подшипников;
износ отверстий под шейки крестовины сателлитов;
износ отверстий под шейки шестерен полуосей.

Изношенные места посадки подшипников чашки диференциала восстанавливают хромированием с последующим шлифованием под требуемый размер, а также наплавкой металла путем сварки. Наплавку следует вести с подогревом во избежание коробления чашки. Если чашка диференциала изготовлена из стали, то можно применить также холодную раздачу посадочных мест подшипников.

Для этого через отверстие чашки прогоняют под прессом конусную оправку, обильно смазанную маслом. После раздачи шейки протачивают на токарном станке. При износе отверстий, предназначенных для шеек крестовины, эти отверстия развертывают под увеличенный размер шеек, которые предварительно хромируют, чтобы получить тугую посадку при собранной чашке диференциала. Изношенные отверстия под шейки шестерен полуосей растачивают на станке, а для получения нормальной посадки шеек полуосевых шестерен поверхность шеек хромируют. Отверстия восстанавливают также путем растачивания отверстий с последующей запрессовкой втулок из материала, соответствующего материалу чашки. После запрессовки втулки обрабатывают под размер шеек полуосевых шестерен с расчетом получения необходимого зазора.

Как происходят ремонтные работы?

Для выполнения восстановительных мероприятий потребуются:

Шарикоподшипники в количестве 2 шт.
Прокладки (сальники) приводов в количестве 2 шт.
Кольца для уплотнения. Должны быть разные: правое и левое.
Подкладка поддона коробки передач.
Закрепитель резьбы.
Новое масло коробки передач.

Для регулировки подшипника дифференциала требуется снять коробку передач. Их корректируют на демонтированном агрегате при освобождённой шестерёнке вторичного вала (ключевой пары). После того как коробку сняли, из неё извлекается дифференциал.

Далее выполняется следующее:

Высвобождаются из дифференциала полуосевые шестерёнки, поворачиваются на 90 0 .
С помощью необходимого инструмента извлекается стопорное кольцо, которое находится в оси шестерёнок.
После съёма стопора легко достаётся ось и совместно с ней сами шестерёнки.
Берётся головка необходимой величины, удлинитель, затем раскручиваются болты, которые крепят ведомую шестерёнку к остову дифференциала.
Потом высвобождается с корпуса ведомая шестерёнка (можно при помощи молотка).

Теперь необходимо посмотреть на рабочие поверхности деталей, которые сняли, на предмет каких-либо дефектов. При выявлении небольших неровностей следует устранить их при помощи наждачной бумаги. При наличии более серьёзных повреждений на деталях, необходимо произвести замену. Также если при осмотре на ведомой шестерёнке выявлены сколы, раковины или другие дефекты, то нужно обязательно сменить её.

Процесс замены

На следующем этапе нужно внимательно посмотреть на месторасположение подшипников. При существовании выработки на этих местах следует сменить корпус, если обнаружены раковины на дорожках и телах качения, отпечаток вдавливания или дефект сепараторов, то меняются подшипники. Затем при помощи инструмента уплотняются подшипники дифференциала. Обжимаются наружные кольца из картера КПП. Делают это при помощи особого приспособления. Если съёмника нет, то сначала обжимаются отвороты полуосей, затем меняются на свежие.

Извлекаются внешние кольца при помощи бородка. Под ними есть регулировочное кольцо. Перед тем как провести их сжимание, необходимо подготовить новые экземпляры деталей. Если требуется, меняется шестерёнка, отвечающая за спидометр. Дифференциал после смены подшипника вновь собирается.

Корректировка подшипников дифференциала УАЗ

Это процедуру нужно выполнять подгонкой толщины набора подкладок для корректировки, которые ставятся между сторонами закрытых колец обоих подшипников и коробки шестерёнок. При смене деталей главной передачи и подшипников дифференциала корректировку делать в таком порядке:

Утрамбовать закрытые кольца подшипников на гайке так, чтобы между сторонами коробки шестерёнок и сторонами закрытых колечек подшипников было расстояние на рубеже 3-3,5 мм.
Демонтировать полуоси и поставить собранный с ведомой шестерёнкой дифференциал в картер, установить подкладки и колпак, не до конца закрутить болты, которые держат крышки, и, поворачивая ведомую шестерёнку сборочной лопаткой через горло картера, обкатать подшипники для того, чтобы ролики встали в нужное место. Затем болтами одинаково и до конца совместить колпак с картером.
Открутить болты. Очень аккуратно удалить колпак, достать из картера моста дифференциал и щупом провести измерение расстояний А и А1 между сторонами коробки шестерёнок и закрытых колец подшипников.
Выбрать набор подкладок толщиной, которая равна сумме А+А1. Для защиты преднатяга в подшипниках дифференциала АКПП к данному набору приплюсовать прокладку толщиной 0,1 мм. В итоге общая толщина должна быть А+А1+0,1 мм.
Удалить закрытые колечки подшипников дифференциала. Разбить собранный набор подкладок на две части. Поставить их на шейки коробки шестерёнок и утрамбовать закрытые колечки подшипников до предела. Затем откорректировать расстояние по сторонам путем передвижения ведомой шестерёнки.

Только после смены подшипников дифференциала произвести замеры и сопоставить высоту нового и старого в сборе. Если новый подшипник больше или меньше устаревшего на определённую величину, то толщину действующего набора подкладок снизить в первом варианте и сделать больше во втором.

Устройство и характеристики

Устройство переднего моста УАЗ в старых моделях имеет мало отличий от аналогичной конструкции в новых образцах («Спайсер»). Главные отличия заложены в устройстве картера, габаритах составляющих компонентов ведущей передачи и дифференциала, в ряде используемых агрегатов.

Конструкция старого образца во многом похожа на устройство заднего моста УАЗ и состоит из следующих компонентов:

Ключевое место занимает разрезной картер, состоящий из 2 отдельных частей.
Каждая половина оснащена впрессованными кожухами с внутренними полуосями.
Предохранительные клапаны на кожухах, ответственные за контроль роста объема масла в механизме.
Дифференциал и главная передача кожуха выполнены по стандартной схеме: в горизонтальной плоскости расположена ведущая шестерня малого диаметра, контактирующая с карданом.
Большая ведомая шестерня в продольной плоскости находится в сцеплении с главной шестерней. В нее встроен дифференциал из 4 сателлитов.
Края картерного кожуха оснащены шкворневыми узлами из шаровых опор с поворотным корпусом.

Конструктивная особенность моста Спайсер — наличие системы контакта ступицы колеса с полуосью. Она представляет собой муфту, отвечающую за соединение и разъединение 2 элементов. Механизм обеспечивает передачу крутящего момента на колесо от дифференциала. Отключенная муфта приводит к свободному вращению колеса на цапфе, транспорт получает колесную формулу 4*2. Включенная муфта ведет к соединению ступицы, дифференциала и полуоси, машина превращается в полноприводную 4*4.

Угол поворота колес у них — не более 29°. Соединенные друг с другом рычаги поворотных кулаков и тяги — инструмент управления колесной базой. В новых моделях (Спайсер) угол поворота угла доходит до 32°. В остальном устройство мостов аналогичное.

Чем отличается военный мост УАЗ от гражданского

Военный мост, в отличие от гражданского переднего моста Спайсер, оснащен бортовыми редукторами. Эта конструктивная особенность вызвала следующие отличия военных моделей:

Редукторные мосты расположены на 4 см выше колес. Такая разница способствует увеличению клиренса транспорта — расстоянию между опорной поверхностью и нижней частью моста.
Главная пара отличается меньшими габаритами, малым числом зубьев большого размера, что повышает надежность конструкции. Весит установка больше.
Передаточное число — 5,38 (тяговое, но не скоростное).
Длина заднего карданного вала на 1 см короче.

Преимущества военных мостов модели:

увеличенный на 8 см клиренс;
высокий крутящий момент, позволяющий транспортировать тяжелые предметы, осуществлять буксировку и передвижение на малых оборотах по сложному рельефу;
равномерно распределенная между основной и бортовой передачами нагрузка;
большая величина зубьев повышает надежность;
дифференциал повышенного трения для езды по бездорожью.

Военная конструкция УАЗ продумывалась для сопровождения танковых колоний, что указывает на мощь и надежность конструкции.

Кто такие подшипники дифференциала?

Дифференциал представляет собой такое устройство, которое позволяет разделить крутящий момент, каждая полуось получит свои ньютоно-метры Также он позволяет регулировать скорость, с которой вращаются колеса. За счет того, что при повороте внешнее колесо проходит большую дугу, получается пробуксовка. Чтобы избежать возникновения подобной ситуации, используется дифференциал. Из-за этого устройства колеса имеют различную угловую скорость вращения. Чтобы подстроить подобный элемент транспортного средства под дорожное полотно, следует проводить регулировку дифференциала. Эти элементы имеют 2 части: кольца, расположенные снаружи, запрессовываются в чулки моста; что касается внутренних колец, то их «напрессовка» идет на дифференциал (вместе с сепараторами, кольцами). Сам дифференциал и кольца разделяют регулировочные прокладки. Замену, а также регулировку подшипников дифференциала специалисты называют трудоемкой задачей. Однако на практике это можно сделать в своем гараже.

Снятие внутренних колец проходит довольно просто, для этого необходимо взять двулапый съемник. Если присмотреться, то можно заметить на корпусе дифференциала несколько особых углублений. Следует воспользоваться чем-то, что можно подложить в отверстие для полуоси. Иногда используют болтик вместе с головкой на полдюйма, однако лучше, скорее всего, сделать специальную оправку. А вот вынуть кольца, расположенные снаружи, из чулков – это намного сложнее.

Рекомендуется в таких ситуациях использовать обратный съемник. Но канавка, которая находится под подшипником, не слишком глубокая, поэтому съемнику не за что зацепиться. По инструкции нельзя заменять ролики с внутренними кольцами и оставить старые кольца. Поэтому умельцы делают из уголка различные приспособления. Нужно сделать чулок свободным от лишних компонентов.

После этого его следует перевернуть, используя длинную трубу, выбить подшипник при помощи кувалды. Обратная «напрессовка» подшипников осуществляется при помощи медной выколотки, молотка. Необходимо аккуратно наносить удары по различным сторонам. Помните: регулировать подшипники необходимо за счет прокладок. Именно поэтому следует подобрать пакет прокладок, что будет гарантом свободного вращения подшипников. Необходимо отметить, что подбор любых запчастей для машин является очень ответственным заданием. Как не допустить ошибок, вы можете узнать здесь.

Правила регистрации

Правила регистрации п.5.9.

При прекращении делегирования, установленного администратором доменного имени, в связи с истечением срока регистрации доменного имени регистратор устанавливает для домена временные серверы DNS, переадресовывающие запросы по протоколу http на служебный веб-сайт регистратора с информацией о причине прекращения делегирования.

Правила регистрации п.4.5.

Правила регистрации п.3.3.1.

Регистратор вправе принимать заявки на регистрацию доменных имен, находящихся в периоде преимущественного продления (регистрация освобождающихся доменных имен). Регистрация доменного имени осуществляется по окончании периода преимущественного продления, если прежний администратор доменного имени не продлит регистрацию доменного имени.

Виды, устройство и принцип работы дифференциала

Дифференциал – это механизм трансмиссии, распределяющий подводимый к нему крутящий момент между приводными валами и позволяющий колесам вращаться с разными угловыми скоростями. Особенно это заметно, когда машина проходит поворот. Дифференциал обеспечивает безопасное и комфортное вождение на сухой дороге с твердым покрытием. Однако если автомобиль покинет ее пределы и продолжит двигаться по пересеченной местности, а также в случае гололеда (и других тяжелых погодных условий) этот механизм может лишить автомобиль возможности передвигаться. О том, что такое дифференциал, как он устроен, в чем его вред для внедорожников и как с этим бороться — пойдет речь ниже.

Дифференциал как часть трансмиссии

Ведуший мост с дифференциалом в разрезе Дифференциал в автомобиле — это механизм, распределяющий крутящий момент карданного вала трансмиссии между ведущими колесами передней или задней оси (в зависимости от типа привода), позволяя каждому из них вращаться без пробуксовки. В этом заключается основное назначение дифференциала.

При прямолинейном движении, когда колеса нагружены одинаково и имеют равную угловую скорость вращения — механизм работает в качестве передаточного звена. Если условия движения изменяются (поворот, пробуксовка) — нагрузка становится неравномерной. У полуосей появляется необходимость вращаться с разными скоростями, и, как следствие, становится необходимым распределить полученный крутящий момент между ними в определенном соотношении. Тогда узел выполняет вторую важную функцию: обеспечение безопасного маневрирования автомобиля.

Схема расположения дифференциала зависит от типа привода автомобиля:

Передний привод – картер коробки передач
Задний привод – корпус ведущего моста
Полный привод – корпусы переднего и заднего мостов (для передачи крутящего момента ведущим колесам) или раздаточная коробка (для передачи крутящего момента ведущим мостам)

Дифференциал на автомобилях появился не сразу. Конструкторы первых «самодвижущихся экипажей» были очень озадачены плохой маневренностью своих изобретений. Вращение колёс с одинаковой угловой скоростью во время прохождения поворота приводило к тому, что одно из них начинало буксовать или, наоборот, полностью теряло контакт с дорогой. Инженеры вспомнили, что на ранних прототипах первых автомобилей, снабжаемых паровыми двигателями, было устройство, позволявшее избежать потери управляемости.

Механизм распределения вращающего момента изобрёл француз Онесифор Пеккёр. В устройстве Пеккёра присутствовали валы и шестерни. Через них крутящий момент от мотора поступал к ведущим колёсам. Но даже после применения изобретения Пёккера проблема пробуксовки колёс на поворотах не решилась полностью. Выявились недостатки системы. Например, одно из колес в какой-то момент терял сцепление с дорогой. Сильнее всего это проявлялось на обледенелых участках.

Ремонт Дифференциала

Дифференциал:

1 – ведущая шестерня привода спидометра; 2 – сателлит; 3 – полуосевая шестерня; 4 – ведомая шестерня главной передачи; 5 – ось сателлитов; 6 – корпус дифференциала; 7 – подшипник дифференциала

Вам потребуются: отвертка, торцовая головка «на 17».

1. Выньте дифференциал из коробки передач (см. «Разборка коробки передач и дефектовка ее деталей»).

2. Повернув на 90° вокруг оси сателлитов, выньте полуосевые шестерни из корпуса дифференциала.

3. Снимите стопорное кольцо с оси сателлитов.

4. Выньте из корпуса дифференциала ось сателлитов и два сателлита.

5. Выверните болты крепления ведомой шестерни к корпусу дифференциала.

6. Спрессуйте ведомую шестерню с корпуса дифференциала.

7. Осмотрите рабочие поверхности сателлитов, оси сателлитов, полуосевых шестерен и соприкасающиеся с ними сферические поверхности корпуса дифференциала. Мелкие неровности устраните мелкозернистой шкуркой. Детали со значительными дефектами замените.

8. Проверьте состояние ведомой шестерни коробки передач. При наличии сколов, выкрашиваний и значительной выработки зубьев замените шестерню. На автомобиль устанавливают шестерни главной передачи с различным передаточным отношением.

На ведомой шестерне выбито количество зубьев ведущей 1 и ведомой 2 шестерен.

Шестерни главной передачи на заводе-изготовителе подбираются попарно по шуму и пятну контакта. Поэтому при замене ведомой шестерни замените и ведущую шестерню: они продаются парой. Для проверки подсчитайте количество зубьев ведущей шестерни.

9. Осмотрите посадочные места подшипников на корпусе дифференциала. При значительной выработке этих мест замените корпус дифференциала. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках и повреждения сепараторов подшипники необходимо заменить.

10. Для замены подшипников с помощью съемника спрессуйте их с дифференциала. В результате подшипники разрушаются.

11. Затем выпрессуйте наружные кольца из картеров коробки передач и сцепления специальным съемником.

12. Если съемник отсутствует, выпрессуйте сначала сальники полуосей. Учтите, что в результате сальники повреждаются и их надо заменить (см. «Замена сальников коробки передач»). С наружной стороны картеров бородком выпрессуйте кольца подшипников.

Обратите внимание, что под кольцом, установленным в картере коробки передач, может быть регулировочное кольцо, которое перед запрессовкой новых колец необходимо заново подобрать (см. «Подбор регулировочного кольца подшипника дифференциала»). 14

Если необходимо заменить шестерню привода спидометра, то можно спрессовать подшипник (не разрушая его) с помощью двух отверток, прикладывая усилие к внутреннему кольцу подшипника. Шестерня в результате разрушится, но ее все равно придется менять

14. Если необходимо заменить шестерню привода спидометра, то можно спрессовать подшипник (не разрушая его) с помощью двух отверток, прикладывая усилие к внутреннему кольцу подшипника. Шестерня в результате разрушится, но ее все равно придется менять.

15. Соберите дифференциал в порядке, обратном снятию, предварительно смазав все детали трансмиссионным маслом. Ведомую шестерню устанавливайте маркировкой наружу.

Топ 5 Приколы на беговых дорожках

НОВЫЙ ОБНОВЛЕННЫЙ КАНАЛ «ТОП 5»: https://www.youtube.com/channel/UCbw4n…

ПОДПИШИСЬ НА КАНАЛ ПОТОМУ ЧТО ТАМ ВИДЕО ЗАГРУЖАЮТСЯ ПЕРВЫМИ!!!

^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

Смешные видео 2013 года:

Топ 5. Девушки паркуются https://www.youtube.com/watch?v=3jSEcZ…

Топ 5. Смешные нокауты. funny knockout https://www.youtube.com/watch?v=OrHVXL…

Топ 5. Приколы над спящими https://www.youtube.com/watch?v=s-M0xz…

Топ 5. Приколы над девушками https://www.youtube.com/watch?v=X48QMc…

Топ 5. Ляпы телеведущих https://www.youtube.com/watch?v=gbiVUj…

Топ 5. Говорящие животные https://www.youtube.com/watch?v=kA8iMp…

Подборка лучших ПРИКОЛОВ 2013 за Июнь THE BEST FUNNY FAILS compilation https://www.youtube.com/watch?v=DC6l67…

THE BEST FUNNY FAILS compilation/ Лучшие приколы 2013 май https://www.youtube.com/watch?v=uCz2mV…

ПОДБОРКА ВИДЕО ПРИКОЛОВ 2013 FUNNY FAILS compilation https://www.youtube.com/watch?v=GXyTsK…

Смешные видео про котов/ Funny videos cats. https://www.youtube.com/watch?v=_NdqEl…

Смешное видео коты подборка 2013 https://www.youtube.com/watch?v=sXpI2C…

Прикол 2013 https://www.youtube.com/watch?v=6WBEF0…

Лучшие видео 2013 года https://www.youtube.com/watch?v=MbfxZM…

Видео приколы девушки 2013 https://www.youtube.com/watch?v=HSmHDe…

Замена подшипников диференциала

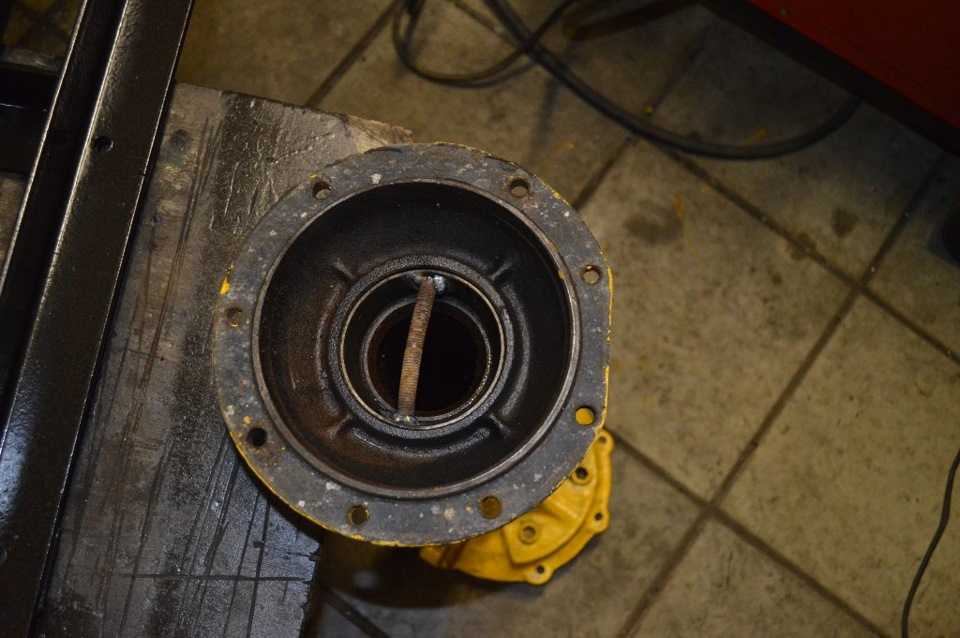

И так требуетя замена подшипников диференциала. Начинаем с замены наружных обойм, если под рукой есть сварчный аппарат, то сделать это довольно просто.Я обычно привариваю к обойме подходящую железячку.

И просунов через чулок лом…

Легкими ударами кувалдочки, выбиваю обойму.

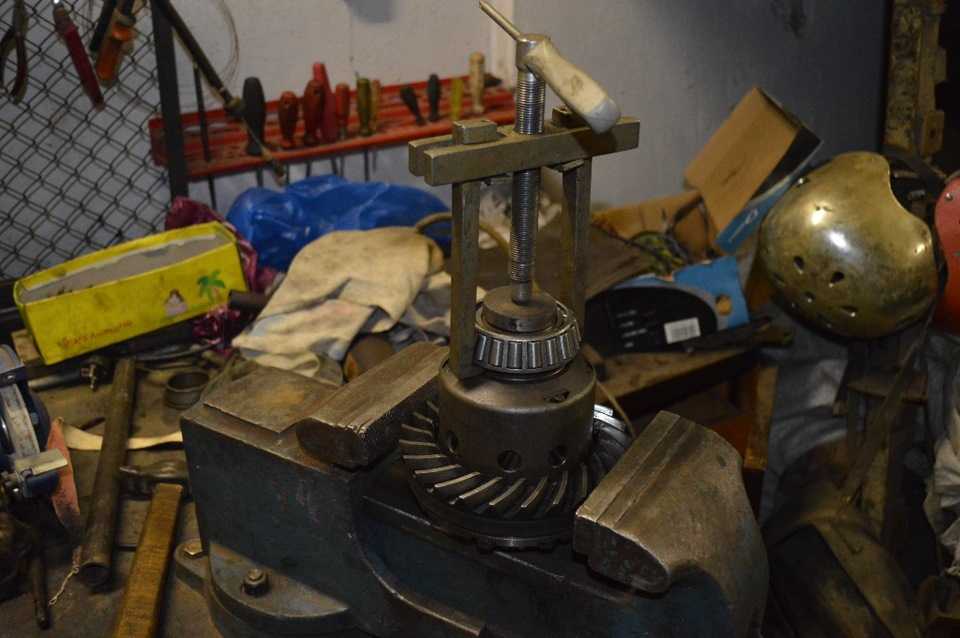

Запресовав новые обоймы, приступаем к замене другой части подшипника. Старый подшипник снимаем при помощи съемника.

Затем запрессовываем новый подшипник но не до конца, я использую при этом обойму от старого подшипника.

Если с другой стороны дифференциала уже стоит подшипник, нужно что-нибудь туда подложить что бы не повредить сепаратор.

Потом при помощи регулировочных прокладок регулируем подшипники хвостовика (в моем случае это делать не пришлось).Ставим дифференциал на место…

И стягиваем половинки моста тем самым осаживая до конца подшипники.

Затем вновь разбираем мост, извлекаем дифференциал и замеряем зазор между подшипником и стенкой дифференциала.

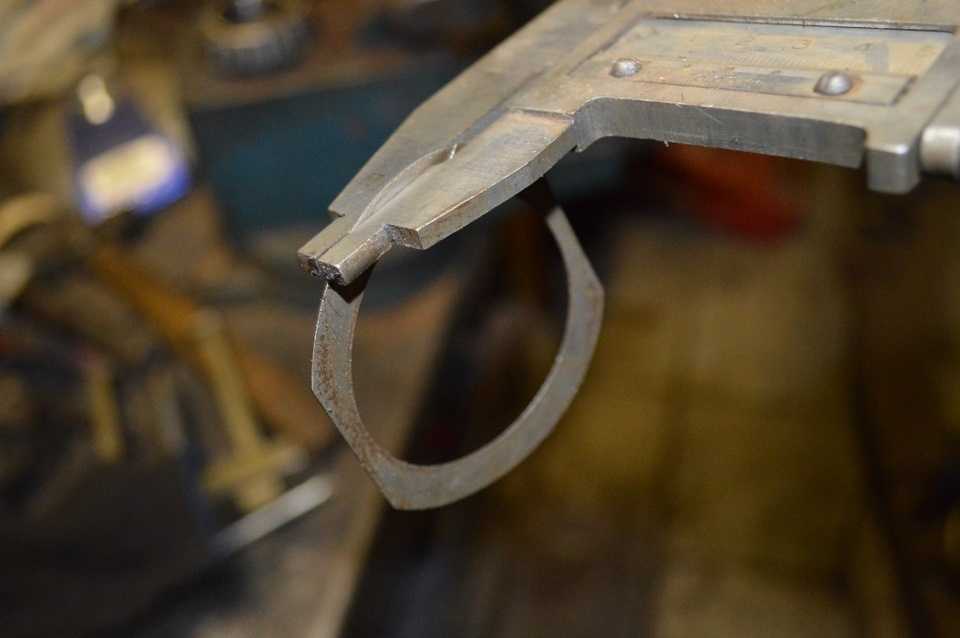

В соответствии с зазором делаем необходимый набор регулировочных прокладок.

Вновь снимаем подшипники делим набор прокладки пополам и устанавливаем их под подшипники.

Вновь собираем мост и проверяем как он вращается не слишком ли свободно, не зажимает, нет ли стука в зацеплении шестерней. С первого раза как правило не получается. Вновь разбираем мост убираем или добавляем прокладки или переставляем их одной стороны на другую. Повторяем эту процедуру до тех пор пока не добьёмся правильной регулировки.С задним мостом эту процедуру удобнее проделывать если мост стоит вертикально на колесе.

Если меняете за одно и сальник хвостовика, то регулировку лучше проводить без сальника, так как новый сальник сильно сопротивляется вращению и может показаться что подшипники зажаты.

К стати ни кто никогда не задумывался почему между фланцем хвостовика и фланцем кардана стоит прокладка? Я в свое время мучился этим вопросом, потом понял что сальник герметизирует только наружную часть фланца, а внутри по шлицам водичка легко может попасть в мост.

Крышка — подшипник — дифференциал

Машины Chevrolet Lanos Chevrolet Lanos On Air In Style Low Chevrolet Lanos On Air In Style Low Для разборки дифференциала расшплинтовывают и отвертывают болты, соединяющие чашки. При разборке картер редуктора и крышки подшипников дифференциала не разукомплектовывают, так как они обработаны совместно. Не подлежат разукомплектованию также левая, и правая чашки дифференциала и коническая пара. Сборку главной передачи и дифференциала выполняют в последовательности, обратной разборке.

Конические роликоподшипники дифференциала должны быть отрегулированы с предварительным натягом. Вначале подшипники регулируются так, чтобы осевой люфт был не более 0 1 мм при проверке индикатором, установленным на крышке подшипника дифференциала, против обода цилиндрической шестерни. После этого для получения правильного преднатяга подшипников диф ференциала регулировочные гайки с обеих сторон затягивают на один паз. В таком положении регулировочные гайки стопорятся, а самоконтрящиеся болты крепления крышек подшипников дифференциала затягивают окончательно моментом 25 — 32 кгс-м. При регулировке подшипников дифференциал необходимо проворачивать несколько раз, чтобы ролики приняли правильное положение между коническими поверхностями колес. После сборки редуктора люфты между зубьями цилиндрической пары шестерен должны быть в пределах 0 1 — 0 5 мм.

Необходимо помнить, что крышки подшипников дифференциала не взаимозаменяемы, так как они обрабатываются в сборе с картером редуктора, поэтому каждую крышку необходимо устанавливать на то место, где она стояла при обработке картера. Во избежание повреждения резьбы на картере, крышках и гайках необходимо при установке крышек следить за совпадением резьбы на сопряженных деталях. Самоконтрящиеся болты крепления крышек подшипников дифференциала сначала затягиваются, а потом отпускают настолько, чтобы провертывались регулировочные гайки. Регулировочными гайками должно быть установлено правильное положение ведомой цилиндрической шестерни по отношению к ведущей.

Хорошо собранный дифференциал при одной заторможенной полуосевой шестерне легко вращается от руки. Так как правая и левая чашки дифференциала не взаимнозаменяемы, то при сборке его метки на чашках совмещают. Болты ч ашек завертывают до упора и за-шплинтовывают. Крышки подшипников дифференциала также не взаимозаменяемы, и их собирают с картером редуктора по меткам.

В собранном дифференциале шестерни должны легко поворачиваться от руки, без заедания в каком-либо положении. Момент затяжки самоконтрящихся гаек болтов крепления чашек дифференциала должен быть в пределах 18 — 7 — 22 кгс-м. Установка собранного дифференциала в картер редуктора должна производиться после установки ведущей и ведомой конических шестерен и регулировки их зацепления. Болты крепления крышек подшипников должны быть окончательно затянуты. После установки собранного дифференциала в гнездо картера редуктора регулировочные гайки должны быть завернуты от руки до плотного прилегания к подшипникам, после чего ставятся крышки подшипников дифференциала.

Ремонт шестерен, валов и полуосей

Изношенные и выкрошенные зубья шестерен ремонтируют способами, указанными в заметке «Ремонт коробки передач». Изношенные торцевые поверхности полуосевых шестерен и сателлитов протачивают или шлифуют с последующей установкой новых шайб, воспринимающих осевую нагрузку. При этом зазор между шлифованной торцевой стороной полуосевых шестерен и внутренней поверхностью чашки должен быть 0,5—0,8 мм.

Зазор проверяют щупом через окна чашки диференциала. Разница в зазорах при измерении во всех окнах не должна превышать 0,1 мм.

Изношенные места посадки подшипников на валу ведущей шестерни и на промежуточном валу главной передачи восстанавливают хромированием или протачиванием с последующей напрессовкой стальных втулок. Смятые шлицы полуосей и вала ведущей шестерни (при отсутствии скручивания) ремонтируют, наплавляя металл сваркой, затем шлицы фрезеруют и термически обрабатывают.

При срыве резьбы на конце вала ведущей шестерни или на конце полуоси (автомобили ГАЗ-MM и М-20 «Победа») резьбу срезают путем протачивания на станке, затем наплавляют металл, протачивают под требуемый размер и нарезают новую резьбу номинального размера.

Как осуществить замену подшипника коробки передач автомобиля

Заменить износившуюся деталь сможет любой автовладелец, даже если у него мало опыта в проведении ремонтных работ. Не потребуются также специнструменты и оборудование. Замена выжимного подшипника без снятия коробки не производится, поэтому демонтировать ее все же придется.

Снимать коробку передач рекомендуется на эстакаде либо на подъемнике. Подготовьте следующие инструменты: гаечные ключи, отвертку, монтировку. Чтобы не допустить ошибок, придерживайтесь нижеописанной последовательности действий.

Отсоединяем клеммы аккумулятора или снимаем его. Рычаг переключения передач ставим в нейтральное положение, отключаем ручной тормоз, поднимаем и выводим задний мост.

Откручиваем болты, с помощью которых крепится кардан и фланец редуктора, затем демонтируем карданный вал. Выкручиваем болты и снимаем приемную трубу выпускного коллектора. Затем необходимо отсоединить кислородный датчик. Далее демонтируем стартер.

Находясь внутри автомобиля, снимаем консоль, а также ручку рычага КПП. Демонтируем защиту коробки, откручиваем хомут, соединяющий катализатор с приемной трубой. Снимаем рабочий цилиндр сцепления.

Затем откручиваем тросик спидометра, демонтируем пыльник, а также провода датчика задней скорости. После того как карданный вал будет снят, откручиваем траверс, аккуратно держа коробку передач. После этого откручиваем и вытаскиваем ее.

Когда КПП будет демонтирована, снимаем колокол и стопорные кольца. На этом разборка завершена. Далее приступаем к демонтажу подшипника коробки:

Важно! Чтобы исключить перекос подшипника, необходимо прокручивать вал между ударами молоточком. Для установки нового подшипника на первичный вал деталь необходимо запрессовать, используя легкий молоточек

Равномерно и несильно ударяйте по внутреннему кольцу детали, оттягивая вперед первичный вал. Когда вы замените подшипник, приступайте к монтажу КПП, действуя в обратном порядке

Для установки нового подшипника на первичный вал деталь необходимо запрессовать, используя легкий молоточек. Равномерно и несильно ударяйте по внутреннему кольцу детали, оттягивая вперед первичный вал. Когда вы замените подшипник, приступайте к монтажу КПП, действуя в обратном порядке.
