Регулировка контактного и электронного зажигания ваз 2107 инжектор и карбюратор, проверка высоковольтных проводов, как правильно выставить по меткам, инструкции с видео и фото

Что собой представляет БСЗ и как она работает?

Чтобы успешно установить и настроить бесконтактное зажигание, желательно понять принцип действия системы, состоящей из следующих элементов:

Главный распределитель зажигания (иначе — трамблёр). Внутри него установлен фотоэлектрический датчик Холла, вакуумный привод корректировки угла опережения и так называемый бегунок с подвижным контактом.
Катушка, создающая импульс высокого напряжения. Имеет 2 обмотки: первичную, состоящую из малого числа витков толстого провода, и вторичную, намотанную тонкой проволокой с большим количеством витков.
Электронный блок — коммутатор, оборудованный алюминиевым радиатором охлаждения. Последний играет роль крепёжного элемента.
Свечи зажигания, соединённые высоковольтными проводами с трамблёром.
Провода для соединения элементов между собой.

Схема работы БЗС Ваз 2107

Первый контакт катушки соединяется через реле замка зажигания с генератором, а второй — с блоком управления. Также от неё к трамблёру идёт высоковольтный провод большого сечения. Из распределителя выходит 2 пучка проводов, соединяющих его с коммутатором и свечами зажигания. Система функционирует по такому алгоритму:

После включения зажигания поворотом ключа в замке на первичную обмотку катушки подаётся напряжение 12 В, отчего возникает электромагнитное поле.
Когда происходит вращение коленчатого вала и один из поршней выходит в верхнюю мёртвую точку (ВМТ), фотоэлектрический датчик посылает сигнал коммутатору, а тот кратковременно разрывает связь катушки с источником напряжения — генератором либо аккумуляторной батареей.
Во время разрыва цепи во вторичной обмотке катушки образуется импульс напряжением от 20 до 24 кВ, передаваемый по проводу большого сечения на бегунок трамблёра.
Подвижный контакт бегунка направляет импульс к той свече зажигания, где поршень вышел в ВМТ. Между её контактами проскакивает мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
Вал распределителя приводится в действие шестерёнчатой передачей, связанной с коленчатым валом. Когда очередной поршень движется к ВМТ, вал поворачивается и подвижный контакт соединяется с другой свечой, а датчик Холла посылает следующий сигнал и цикл искрообразования повторяется.

Выставляем зажигание по первому цилиндру.

Обратите внимание на метки на блоке двигателя — их 3 штуки (короткая, средняя и длинная) и метку на шкиву коленчатого вала (верхняя мертвая точка ВМТ). При её совпадении с короткой меткой — опережение зажигания на 10 градусов, со средней — 5 градусов и с длинной — ноль градусов. Итак, нам потребуется:

Итак, нам потребуется:

1. Выкрутить свечу с первого цилиндра. Отверстие необходимо заткнуть, для определения такта сжатия. Лучше всего подойдет фольга из-под пачки сигарет. Можно заткнуть отверстие пальцем.

Проворачивая коленвал нужно дождаться, когда затычка вылетит из цилиндра. Тогда поршень займет позицию верхней мертвой точки во время такта сжатия.

2. Теперь прокручиваем коленвал, пока метка на шкиву не совпадет с меткой на блоке двигателя (на крышке ГРМ). В зависимости от того, какой бензин вы используете, нужно выставить шкив по средней метке — для 92 и 95 бензина. Ну, а если вы используете 80 бензин — совместите отметку шкива с длинной отметкой на крышке ГРМ.

Теперь переключаем внимание на распределитель зажигания. Отстегните защелки и снимите крышку с трамблера. Смотрим на бегунок

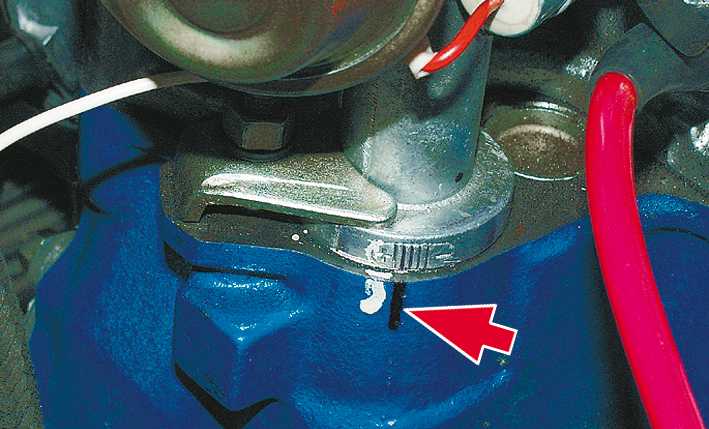

Он должен быть направлен в сторону, чтобы совпадать с отметкой крышки первого цилиндра

Смотрим на бегунок. Он должен быть направлен в сторону, чтобы совпадать с отметкой крышки первого цилиндра.

Когда метки совмещены, обратите внимание на распределитель, попытайтесь провести воображаемую линию через защелки крышки, она должна проходить параллельной оси двигателя, если у вас не так, тогда выполните следующее:

Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя.
Поставьте распределитель, закрутите гайку крепления, не затягивая ее до конца.

После этой подготовки можно приступать непосредственно к процедуре регулировки зажигания.

5. Подключите «контрольную лампочку» следующим образом: один конец к выводу катушки зажигания, подключенным к низковольтному проводу распределителя, второй конец кидаем на «массу».

6. Включите зажигание. Не спеша поворачивайте распределитель по направлению часовой стрелки, до тех пор пока не потухнет контрольная лампа. Если она и так не горит, то делать ничего не нужно.

8. Теперь можете выключить зажигание и поставить крышку трамблера на место.

После того как зажигание выставлено необходимо проверить правильность:

Для этого заведите двигатель и начинайте движение.
Разгоните машину до 45км в час, затем включите четвертую скорость и резко нажмите на «газ».
После этого, примерно через 2-3 секунды возникнет детонация (хлопки, звон «пальцев»), исчезающая по мере того как будет разгоняться автомобиль.
Если детонация возникала и не пропала по мере ускорения автомобиля, можно сделать предположение, что зажигание «раннее». Если у вас вообще не появилась детонация, зажигание — «позднее». В случае раннего зажигания поверните распределитель по часовой стрелке, примерно на 0,5-1 деление. Если же у вас наоборот позднее крутите на 0.5-1 деление против часовой.

Когда регулировка зажигания завершена, пометьте краской на корпусе распределителя положение средней риски шкалы относительно блока.

Условие быстрого запуска двигателя и его бесперебойной работы — верно выставленное зажигание. Из-за его неверной установки может произойти , а ее итогом станут серьезные последствия и . Опытные водители выставляют зажигание на глаз, другие со стробоскопом, новички обычно обращаются в автосервис. Однако при хорошем результате сам ход не имеет никакого значения.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Для того чтобы проверить работоспособность карбюратора или отрегулировать его работу рекомендуется ознакомиться со следующим материалом: https://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

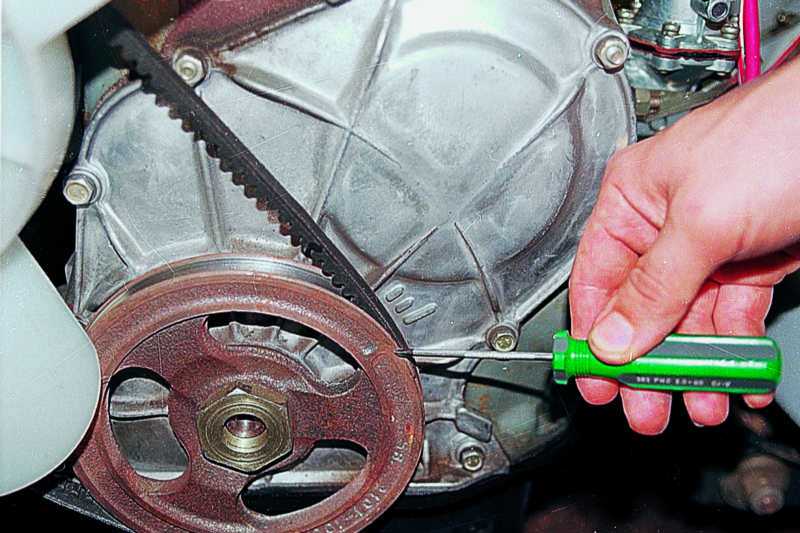

насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;

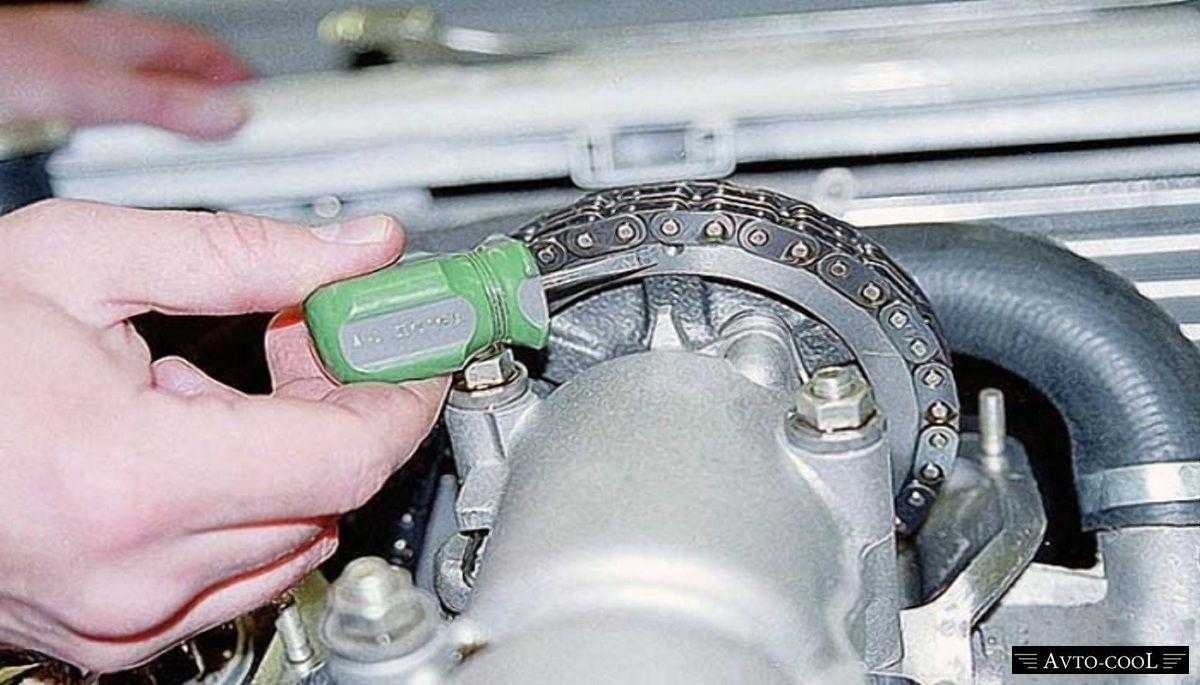

при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
контакты внутри трамблёра разомкнуты;
подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Инструкция по замене цепи ГРМ в автомобиле ВАЗ 2107 представлена здесь: https://vazweb.ru/desyatka/dvigatel/zamena-tsepi-grm-na-vaz-2107.html

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

снимите крышку трамблёра;
открутите гайку его крепления;
вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
прижмите юбку трамблёра гайкой и поставьте крышку.

Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

Когда нужно выставлять зажигание?

Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:

Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
После ремонта двигателя, сопровождавшегося его разборкой.
После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).

В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива

Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей

Проверка модуля и регулировка зажигания ВАЗ 2107 (инжектор)

Модуль зажигания ВАЗ 2107 (инжектор) – это агрегат, неисправности которого диагностировать довольно сложно

На проблемы в работе модуля обращают внимание только после появления серьезных неисправностей в работе двигателя. Если двигатель не запускается, стоит попробовать отрегулировать зажигание

Если двигатель работает неравномерно, может потребоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание – это электронная система, которая преобразует низкое напряжение электрической системы автомобиля в высокое напряжение и подает последнее на электроды свечи зажигания.

Проверка элементов системы зажигания

Скачки двигателя, особенно под дождем, являются результатом нарушения изоляции высоковольтных кабелей. Изоляция проводов не должна иметь трещин и повреждений. Проверить изоляцию на наличие повреждений можно с помощью провода, подключенного к «массе». Если провести им по изоляции при работающем двигателе, на участках с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – очевидное поражение электрическим током при прикосновении к высоковольтным проводам при работающем двигателе.

Обрыв жилы высоковольтного провода легко определить с помощью омметра. Сопротивление должно быть в пределах 3-10 кОм. Разброс индикаторов между проводами не должен быть более 1-2 кОм.

Признаки поломки

При включении зажигания загорается световой индикатор неисправности ЭБУ, который должен погаснуть после запуска двигателя. Горящая лампочка – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются колебания оборотов двигателя и проблемы с запуском. Причиной таких сбоев могут быть неисправные высоковольтные кабели или свечи зажигания, поэтому перед запуском диагностики зажигания ВАЗ 2107 (инжектор) необходимо убедиться в их исправности. Пропуски зажигания в цилиндрах часто возникают из-за проблем со сжатием или повреждения прокладки впускного коллектора. Это необходимо учитывать при поиске причин отказа двигателя.

Подготовка к диагностике зажигания

Для проверки состояния элементов системы зажигания и модуля в целом вам понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивления, напряжения, тока). Его можно использовать для определения напряжения, подаваемого модулем на катушку зажигания, состояния катушки и причин потери тока в цепи. Для удобства использования модуль зажигания можно вынуть наружу.

Снятие модуля зажигания Ваз 2107

Снимите корпус воздушного фильтра.
Отсоедините отрицательную клемму от аккумуляторной батареи.
Отсоедините высоковольтные кабели от крышки модуля зажигания.
Откручиваем три гайки крепления модуля зажигания ВАЗ 2107 и отсоединяем его от кронштейна.

Проверка катушки зажигания

Катушка проверяется по двум показателям: наличие короткого замыкания и обрыва. Перед диагностикой отключите катушку зажигания. Далее один зонд прибора подключается к центральному контакту катушки, второй – к корпусу (земле). Если дисплей показывает сопротивление до бесконечности, короткого замыкания нет.

Первичная обмотка катушки на обрыв цепи происходит иначе. Щупы прибора необходимо подключить к левому и правому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если значения сопротивления первичной обмотки не соответствуют норме или в катушке произошло короткое замыкание на корпус, ее необходимо заменить.

Регулировка зажигания

Замена форсунки ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления использует датчик для самостоятельного определения оптимального момента зажигания. Участие автовладельца в наладке работы ограничивается синхронизацией двигателя с помощью меток.

Чтобы проверить работоспособность ЭБУ и работоспособность датчиков, необходимо подключить компьютер со специализированным программным обеспечением. Таким образом можно определить причину большинства неисправностей в электронной системе зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытой дроссельной заслонке напряжение на датчике не должно быть больше 0,55 вольт, при полностью открытом – 4,5 вольта. Измерения производить вольтметром при включенном зажигании.

Этапы установки зажигания

Чтобы понять, как выставить зажигание ВАЗ-2109, (2105, 2106) достаточно ознакомится с нижеописанной инструкцией. Конструкция данных моделей практически идентична. Для реализации этой задачи необходимо изучить конструктивные особенности системы. Регулировка выполняется в три этапа:

1. Сначала нужно открутить свечу зажигания над первым цилиндром. Пустой разъем необходимо закрыть пробкой или пальцем, в процессе начните проворачивать коленвал ключом пока не найдете такт сжатия. 2. Шкив коленвала зажигания имеет специальную черточку, которая должна быть расположена на одном уровне с меткой, размещенной на лицевой крышке. 3. Трамблер следует установить в такое положение, чтобы бегунок размещался параллельно крышке, к которой подключается разъем высоковольтного кабеля.

Разберем детально,как выставить зажигание ВАЗ 2106(2105, 2109) и что для этого нужно. Сначала следует подготовить такие инструменты: гаечный ключ на 13, вольтаметр или лампочку для контроля. Крышка газораспределителя имеет три специальные метки. По ним выполняется настройкамомента зажигания. Метки соответствуютследующим значениям:

короткая позиция для угла в 10 градусов;

среднее положение- 5;

длинная метка — 0.

Как правило, обод шкива также имеет метку ВМТ. Напротив нее на ступице размещен прилив. Корректировка значения момента зажигания производится только для 1 и 4 цилиндров. Последовательность выполнения этапов:

Демонтируйте с 1-го цилиндра свечу, а отверстие заткните пальцем или пробкой. С помощью гаечного ключа проворачивайте коленчатый вал до того момента, пока в 1-ом цилиндре не возникнет давление, которое выдавит пробку. Затем продолжайте поворачивать коленвал, пока одна из меток не станет напротив отметки на крышке газораспределителя.

В том случае, если автомобиль эксплуатируется на бензине 92 (95) марки, совместите риску со средней меткой, если используете топливо с октановым числом менее 92, установите метку напротив длинной полоски. Отсоедините распределитель. После выполнения вышеописанных операций, ротор распределителя должен быть в таком положении, при котором наружный контакт будет направленк1-му цилиндру.

Совместив метки,вы должны получить воображаемую линию, проходящую параллельно оси мотора.Если не удалось достигнуть такого результата, необходимо приступить к выполнению следующихопераций. Сначала открутите гайку крепления распределителя с помощью соответствующего ключа, поднимите трамблер верх и методом поворота оси ротора поверните механизм в нужное положение. Установите деталь на место, зафиксируйте ее, но не затягивайте до конца крепежные сегменты. Далее мы рассмотрим непосредственные этапы, как выставить зажигание.

Приготовьте контрольную лампочку(вольтметр). Один провод присоедините к выходу катушки, к которому должен подключаться низковольтный кабель распределителя. А другой проводсоедините с массой кузова.

Включите зажигание.В этот момент должна зажечься контрольная лампа. Далее необходимо сделать так, чтобы она погасла. Если лампа не горит, следующий шаг пропустите.

Проворачивайте распределитель в направлении часовой стрелки, пока лампа не перестанет гореть (не пропадет напряжение).

Медленно проворачивайте распределитель против направления часовой стрелки, пока контрольная лампа не загорится (появится напряжение).После этого зафиксируйте расположение детали и затяните крепежные сегменты.

Включите зажигание и поставьте крышку трамблера на штатное место.

Регулировка электронного зажигания (на ВАЗ 2107)

Для того чтобы разобраться в том, как отрегулировать зажигание на ВАЗ 2107 (карбюратор) нужно при помощи 13-го ключа выполнить ослабление гайки, фиксирующей трамблер. В данном случае, первый провод, идущий от лампочки будет применяться в качестве вольтметра. Его нужно подсоединить к выводу. Второй же провод подключается к «массе».

Следующий этап регулировки бесконтактного зажигания (на ВАЗ 2107) – выполнение процедуры, подразумевающей включение зажигания. Очень медленно и аккуратно следует провернуть корпус распределителя при помощи часовой стрелки. Остановить выполнение этой работы необходимо сразу же после того как световой индикатор перестанет «гореть». В момент, когда появятся искры, можно будет сделать вывод про появление зажигания. Далее нужно переместить трамблер пока контакты не будут разъединены и индикатор, вновь не начнет гореть. Теперь установка бесконтактного зажигания на карбюраторном ВАЗ-2107 завершена.

Установка электронного зажигания на ВАЗ 2107 позволяет сделать функционирование автомобильного мотора более мягким и плавным. Это способствует тому, что процесс его запуска в холодное время года в значительной степени способствует уменьшению расхода топливной жидкости. Если имея карбюраторный двигатель, вы задумывайтесь над тем как поставить электронное зажигание на ВАЗ-2107, то необходимо максимально подробно ознакомится в нюансах выполнения установки.

Порядок зажигания ВАЗ 2107 не должен быть достаточно дорогим. При этом отдавать предпочтение в пользу дешевых моделей также не рекомендуется. Правильнее всего выбирать товар относящийся к средней ценовой категории для того чтобы в дальнейшем, не произошла ситуация требующая выполнения замены. Перед началом выполнения работ по выставлению бесконтактного зажигания на ВАЗ-2107 требуется подготовить дрель, а также набор различных ключей.

Как выставлять зажигание

Настройка электронного зажигания

Чтобы получить базовые знания и в целом представление о том как поставить бесконтактное зажигание на ВАЗ 2107, нужно ознакомится с инструкцией которая прилагается и изучить все то, что входит в набор к автомобильному мотору карбюраторного типа. Здесь идет речь, про такие детали как трамблер, коммутатор, свечи зажигания, катушка, провода соединительного и высоковольтного типов. Данная система может устанавливаться без каких-либо проблем. Изначально следует снять с аккумулятора клемму означающую «минус», а после произвести проворачивание коленвала до того момента, когда третья и четвертая отметки будут совмещены.

Теперь мастеру, который выполняет работу, можно приступать к процессу выполнения основных действий. Катушку нужно отсоединить от всех коммуникаций, которые к ней идут. Ее необходимо аккуратно демонтировать и установить новую комплектующую. Уже новый элемент может быть подключен к проводу, являющемуся высоковольтным.

Следующий этап, подразумевающий установку бесконтактного зажигания на карбюраторном ВАЗ-2107 подразумевает снятие крышки являющейся трамблером. На блоке, используя маркер нужно указать место, куда он будет монтирован. Далее, деталь следует аккуратно открутить и переставить немного в сторону. Теперь процедура выставления зажигания ВАЗ-2107 (карбюратор) подразумевает установку «бегунка» в перпендикулярном положении к мотору и вставление в отверстие, блока для цилиндров. Его нужно совместить вместе с точкой расположенной на блоке. После этого крышку нужно установить в исходное положение и произвести подключение проводов.

Прежде чем вами будет произведена установка зажигания на карбюраторный ВАЗ-2107, нужно определить, где именно будет находиться коммутатор. Дело в том, что место для его установки в автомобиле этой модели, просто-напросто не предусмотрено. Специалисты рекомендуют выполнить установку непосредственно вблизи емкости, в которую заливается омывательная жидкость. Комплектующая может быть закреплена при помощи саморезов. Также предусмотрена возможность установки разъема. Следует также помнить и про свечи. Для того чтобы в данной модели авто произвести их замену, следует использовать специальный инструмент, при помощи которого осуществляется выкручивание устаревших комплектующих и установка новых. К слову, свет зажигательных свечей позволяет говорить про процесс функционирования мотора. В том случае если они имеют черный цвет, то скорее всего, следует проверить работу фильтра воздуха. Нормальным цветом является светло-коричневый.

Бесконтактное (электронное) зажигание, карбюратор

Многие автовладельцы переходят на более точный (электронный) тип зажигания. Чтобы отрегулировать устройство своими руками, требуется иметь навыки работы с электрической частью авто. Если же достаточных знаний нет, доверьте работу опытным специалистам.

Подготовьте для настройки инструмент. Вам потребуются ключи (на «восемь», на «десять» и на «тринадцать»), отвертка с крестообразным «жалом», дрель и пара саморезов.

Предварительно установите саму бесконтактную систему, состоящую из следующих элементов:

Трамблер. Начните с замены распределителя, для чего поднимайте крышку последнего (так вы получаете доступ к «бегунку»). Поставьте «бегунок» в позицию, которую можно с легкостью установить в процессе монтажа. Желательно, чтобы насечка была на блоке напротив средней метки шкалы устройства.

Используйте ключ на «тринадцать» для скручивания крепежной гайки, а далее демонтируйте узел. Теперь отключайте центральный провод, объединяющий катушку и трамблер. Монтируйте датчик бесконтактного типа, и выставляйте бегунок с учетом сделанной ранее отметки. Выставляйте по насечкам корпус трамблера. Надевайте крышку и возвращайте провода на место.

Катушка. На следующем этапе переходите к катушке зажигания. Берите ключ на «восемь» и скручивайте провода, которые подключены к устройству. Теперь ключом на «десять» отбрасывайте узел от кузова машины.

Устанавливайте новую катушку с учетом позиции контактов «Б» и «К».

Фиксируйте катушку и подключайте к контактной группе отброшенные и новые провода

Обращайте внимание на цвета последних (как правило, они идентична для старого и нового устройства). Подсаживайте на зажим «К» коричневый провод, а на «Б» — синий

Теперь подключайте центральный провод.

Коммутатор. Начните с выбора места для этого узла. В «семерке» лучшая точка для монтажа — между фарой с левой стороны и омывателем. На этом участке имеется ровная площадка, на которую и ставится устройство. Для начала прислоняйте коммутатор, и намечайте места для крепления. После этого вкручивайте саморезы. Не торопитесь закручивать второе крепление — подкладывайте под него провод черного цвета.

Как только описанные работы завершены, проверяйте качество соединения элементов проводки и заводите мотор. Следующий этап — установка зажигания ВАЗ-2107, о чем пойдет речь ниже.

Руководство по выставлению

Итак, где находится и какие функции выполняет модуль и катушка зажигания ВАЗ мы разобрались, теперь поговорим о настройке. Если момент системы выставлен неправильно, это станет причиной более повышенного расхода бензина, а также детонации силового агрегата (начнут стучать «пальчики»). В целом работа мотора будет нестабильной.

Чтобы настроить зажигание ВАЗ 2107, необходимо выполнить несколько действий, все они подробно описаны ниже:

Для начала следует правильно отрегулировать зазор, который имеется межу и прерывательного устройства. Для этого заранее следует демонтировать его крышку и произвести очистку поверхности контактов. На этом же этапе необходимо произвести проверку соединения контактов — соприкасаться элементы должны по всей поверхности, а не только на определенных участках. В том случае, если контакты соединены плохо, их необходимо попытаться незначительно подогнуть

Также можно попробовать немного подточить плоскость.
Сделав это, переходим к важному этапу. Вам необходимо повернуть коленчатый вал до того момента, пока контакты максимально не разомкнутся

С помощью щупа вам необходимо увеличить зазор, примерно до 0.45 мм. Следует отметить, что во время этого щуп между контактами должен передвигаться с невысоким сопротивлением.
Коленчатый вал проворачивается до риски «момент зажигания», отмеченной на самом шкиве. Сделав это, к клемме прерывательного механизма следует подключить вольтметр, если его нет, может использоваться обычная контрольная лампочка. Речь идет непосредственно о клемме прерывателя, которая подключена к катушке. Используя гаечный ключ на 13, вам необходимо немного ослабить гайку фиксации прерывателя к БЦ.
После этих действий необходимо провернуть ключ в замке, но не заводить двигатель, одновременно корпус прерывателя нужно провернуть против часовой стрелки. Когда вы заметите, что лампа погасла, необходим начинать проворачивать корпус в другом направлении, пока лампочка вновь не загорится. Если контролька горит, это свидетельствует о том, что был выставлен момент передачи искры по высоковольтным проводам. Поле того, как момент будет установлен, гайку фиксации прерывателя следует закрутить до упора.

Что касается проверки, то это сделать проще простого. Когда автомобиль едет со скоростью 40 км/ч, необходимо нажать на газ, чтобы транспортное средство стало быстро набирать мощность. При быстром разгоне должна произойти кратковременная детонация, пока машина не сможет разогнаться до 60 км/ч. Если это так, то момент был выставлен верно и на какое-то время об этой процедуре можно будет забыть.

Извините, в настоящее время нет доступных опросов.

Бесконтактное зажигание

Устанавливайте новую катушку с учетом позиции контактов «Б» и «К».

Фиксируйте катушку и подключайте к контактной группе отброшенные и новые провода

Теперь подключайте центральный провод.

Регулировка зажигания в статическом положении:

Найдите стробоскоп. Если такого нет, делайте работу на слух.
Попускайте гайку, удерживающую катушку зажигания.
Запускайте мотор и прогревайте его.
Вращайте кожух трамблера влево и вправо.
Дайте команду помощнику смотреть за числом оборотов (они должны находиться на уровне 2000 об/мин).
Слушайте шум двигателя. Пробуйте уловить моменты, когда имеют место «провалы» или изменение частоты вращения.
Добейтесь ситуации, когда мотор работает без сбоев и дает наибольшие обороты. При этом работа должна быть максимально ритмичной.
Протягивайте гайку трамблера и эксплуатируйте авто.

Установка момента зажигания ВАЗ-2107 в движении:

Прогрейте мотор до температуры 80-95 градусов Цельсия.
Разгоняйтесь до скорости 40-45 км/час, после чего переводите селектор КПП в положение четвертой скорости.
Жмите на газ и прислушивайтесь к работе мотора. Если зажигание выставлено корректно, появляется детонация, а через время обороты двигателя взрастают. Если вы слышите явный стук клапанов, прокручивайте трамблер по ходу вращения стрелки часов где-то на 1-1,5 градуса.
Выполняйте описанные выше манипуляции до момента, пока посторонний звук не пропадет вовсе.
При резком снижении оборотов после нажатия на газ, прокручивайте распределитель на этот же угол, но в обратном направлении.

Как видно из описанной методики, настроить электронное зажигание на «семерке» не составляет труда. При этом можно рассчитывать на серьезную экономию, ведь на СТО эта услуга выльется в немалую сумму.

Как выставить на карбюраторной семёрке

ВАЗ 2107 ведёт своё происхождение от Fiat 124 и выпускался в России до 2012 года

Инструменты для установки

Для всех проводимых работ нам понадобятся:

ключ на 38;
рожковый или накидной ключ на 13;
контрольная лампочка на 12 В с двумя прикреплёнными к ней проводами (длина каждого провода примерно 20 см).

Ключ для проворачивания коленвала предназначен для более тщательного совмещения меток

Как правильно работать с метками

На блоке двигателя рядом со шкивом коленвала есть три метки, причём каждая имеет свою длину. Нащупать эти метки можно со стороны водителя, но только строго на неработающем двигателе, так как шкив вращается при заведённом моторе с большой скоростью!Самая короткая из них будет означать опережение зажигания на 10 градусов или 10 градусов до верхней мёртвой точки поршня в цилиндре, средняя метка на 5 градусов и короткая — 0 градусов. На шкиве тоже нащупывается прорезь, причём даже на ВАЗ 2107 (карбюратор) эта метка иногда реализована по-разному, но главная задача — найти её.

Метки углов опережения зажигания

Пошаговое описание с фото и схемами

Если вы в процессе работ случайно сбили настройку зажигания, то не спешите снимать крышку клапанов, чтобы понять, когда начинается такт сжатия. Сделайте следующее: выверните свечу в первом цилиндре и заткните отверстие небольшой плотной пробкой, сделанной из тряпки, смоченной в воде. Убедившись, что рядом никто не стоит и от вылета импровизированной затычки не пострадает, короткими сериями проворачиваем стартером коленвал буквально на доли секунд, включая стартер и отключая, и в момент, когда пробка вылетит с характерным звуком из свечного отверстия, прекращаем крутить стартер.
Теперь, прокручивая по чуть-чуть коленвал за гайку шкива ключом на 38, добиваемся совпадения меток на шкиве и блоке цилиндров со средней меткой, которая означает 5 градусов.
Отцепляем защёлки с крышки трамблёра и смотрим на направление бегунка: когда он расположен так, как на фото, то уже полдела сделано. Если нет, то рожковым ключом или накидным на 13 откручиваем гайку, вынимаем трамблёр и ставим всё обратно в требуемое положение.

Требуемое положение трамблёра и бегунка относительно блока цилиндров

Для удобства настройки зажигания
