Топливный бак ваз 2114

Лада Калина

Снять люк с бензобака на этой модели довольно проблематично. Закреплен он довольно мудрено:

• Для начала откручивается гайка, крепящая поводок крышки бака. Для этого вам потребуется ключ на 7;
• Далее вытаскивается сама крышка;
• С помощью крестовой отвертки выкручивают пару винтов, крепящих платформу петли;
• Платформа посажена на герметик. Перед ее снятием придется срезать его излишки. После этого, с помощью отвертки отрывают петлю от герметика. Чтобы не повредить краску, жало отвертки обматывают изолентой;
• Следующим этапом лючок немного приподнимается;
• Перед извлечением нужно торец люка и кузов вокруг него обклеить малярным скотчем. Это позволит избежать повреждения лакокрасочного покрытия. Для снятия необходимо расположить лючок под углом 30-40°, и сдвигать конструкцию в сторону заднего бампера. Таким образом, вы сможете без проблем снять люк.

Аналогичным образом снимается лючок на Приоре и Гранте.

BMW e34 . На этой модели лючок крепится с помощью петли. Крепеж выполнен в виде пластиковой рамки с язычковыми креплениями. При этом, 2 крепления расположено вверху и 1 внизу. Сначала отжимают с помощью отвертки верхние крепления. После чего петлю снимают с машины вместе с лючком.

Skoda Octavia. На этом автомобиле лючок снимается предельно просто. Для начала откручивают пробку бака. Чтобы в него не попало никаких предметов, заливную горловину чем-нибудь затыкают. Далее с помощью отвертки отжимают уплотнитель от горловины. Освободив ее от уплотнителя, просто вытаскивают всю конструкцию лючка. Установка выполняется в обратном порядке.

Kia Spectra. Для проведения работы вам потребуется минимальное количество инструментов, всего 2 отвертки. Одна шлицевая, а другая крестовая. Для начала с помощью шлицевой отвертки нужно снять фиксатор троса пробки. После чего, крестовой отверткой откручиваем петлю, ее крепят 2 винта.

Daewoo Lanos

. На этой модели лючок крепится с помощью двух винтов. Никаких проблем с его демонтажем возникнуть не должно. При обратной установке самое сложное наживить первый винт.

Основные повреждения бензобака

При длительной эксплуатации топливного бака возникают ситуации, требующие ремонта. Прежде всего это:

• пробоины и трещины, возникающие в результате механических воздействий и коррозии;
• засорение труб и шлангов, непосредственно связанных с баком;
• повреждение соединительного шва на стыке половинок бака.

Мелкие трещины обычно запаиваются. Это довольно трудоёмкая процедура, но работоспособность бака может быть полностью восстановлена. При крупных повреждениях и пробоинах бак меняется на новый. Грязь в шланги попадает вместе с некачественным топливом. При этом может засориться сеточка, через которую бензин поступает в бак. Поэтому её необходимо периодически промывать и менять. Кроме этого, следует заправляться только на проверенных АЗС и не злоупотреблять присадками для снижения расхода топлива. Самым слабым местом бака является шов, который постоянно подвергается серьёзным нагрузкам. Этого можно избежать, если изготавливать бак цельным. Топливный бак также может выйти из строя из-за деформации горловины, образования вмятин после аварии, отрыва перегородок внутри бака и т. д.

СОСТАВЛЯЮЩИЕ ЭЛЕМЕНТЫ ТОПЛИВНОЙ СИСТЕМЫ

Устройство топливной системы ВАЗ 2114 состоит из следующих основных элементов:

• Бензобак;
• Топливный насос;
• Устройства для фильтрации бензина;
• Система трубопроводов;
• Топливная рампа;
• Форсунки;
• Блок для утилизации отходов.

Схема топливной системы

Разберем каждую составляющую по отдельности.

БЕНЗОБАК

Бензобак ВАЗ 2114 представляет собою емкость, сверенную из двух равных металлических частей. Из бака выведена горловина, в которую заливается бензин. Горловина соединена с баком посредством резинового патрубка и хомутов.

ТОПЛИВНЫЙ НАСОС

Бензонасос расположен непосредственно в баке. Он обладает датчиком уровня топлива, который передает на ЭБУ информацию о текущем количестве бензина. Бензонасос подсоединен к магистрали по которой бензин транспортируется к топливной рампе. Сам бензонасос состоит из нескольких частей – фильтров грубой очистки, проводки и электромотора, который и осуществляет перекачку топлива. Как свидетельствуют отзывы владельцев четырнадцатых, лучше всего зарекомендовали себя бензонасосы от немецкой компании BOSCH.

УСТРОЙСТВО ФИЛЬТРАЦИИ

Система впрыска топлива ВАЗ 2114 очень сильно зависит от качества используемых фильтрующих устройств. При плохом фильтре существенно снизится как КПД, так и долговечность работы всей системы.

На четырнадцатую ставятся неразборные фильтры с рабочим элементом из бумаги. Такие фильтры достаточно быстро забиваются, и менять их необходимо хотя бы раз на 10-15 тыс. километров пробега.

ТОПЛИВНАЯ РАМПА

Топливная рампа расположена на корпусе впускного коллектора. Её конструкция состоит из двух частей, разделенных между собой подпружиненной диафрагмой. Первая – топливная, в которой задается необходимый уровень давления бензина, вторая – воздушная, в ней нагнетается воздух, благодаря чему диафрагма сжимает топливную камеру, и меняет уровень давления в ней.

Рампа

СИСТЕМА ТРУБОПРОВОДОВ И ШЛАНГОВ

Для циркуляции бензина от бензобака до форсунок в четырнадцатой используются стальные топливные магистрали, расположенные на днище автомобиля. Система подачи топлива ВАЗ 2114 также предусматривает наличие обратного трубопровода, по которому излишек бензина от форсунок возвращается обратно в бензобак.

Владельцам ВАЗ 2114 рекомендуется тщательно следить за состоянием топливной магистрали, дабы избежать утечек бензина. Необходимо регулярно проверять трубы на предмет деформаций и коррозии.

ФОРСУНКИ

Форсунки представляют собою клапана, приводящиеся в действие электромагнитным управлением. Они обладают распылителем, с помощью которого топливо под давлением подается непосредственно в камеры сгорания.

Форсунки – одна из самых проблемных частей системы подачи топлива четырнадцатой (равно как и ВАЗ 2115 и ВАЗ 2113), срок службы которой непосредственно зависит от качества используемого бензина. Если фильтр тонкой очистки не выполняет свои функции в полной мере, то форсунки будут забиваться, и время от времени вам потребуется прочищать их на СТО (сделать это в домашних условиях очень проблематично).

Критическая поломка форсункок – замыкание, либо обрыв обмотки, после которого необходима замена вышедшей из строя детали.

БЛОК УТИЛИЗАЦИИ ОТХОДОВ

Стандарт экологической безопасности ЕВРО-3, которому соответствует ВАЗ 2114, предусматривает наличие камеры утилизации паров бензина, в качестве которого в четырнадцатой используется адсорбер с активированным углем. Адсорбер подключен к дроссельному узлу, из которого отсасываются все возникающие испарения.

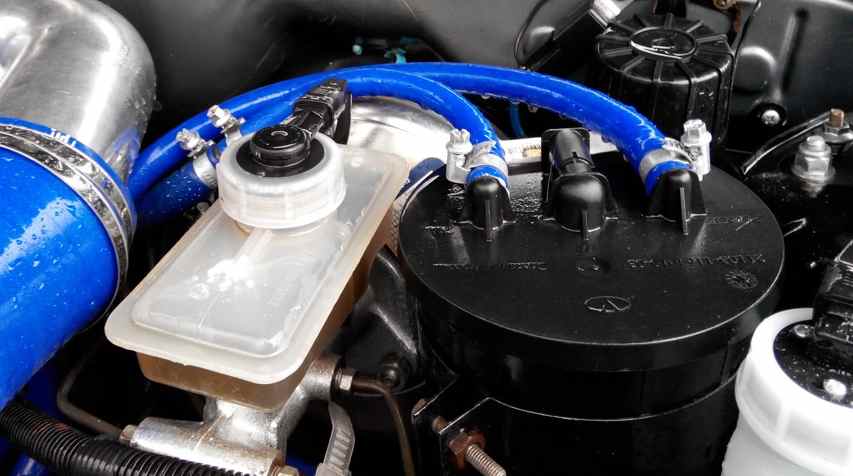

Адсорбер

Что делать, если в бак попала вода

Объем заливаемого бензина может стать меньше, если в баке скопится жидкость. Параметры емкости не изменяться, а вот состав ее содержимого будет иным. При попадании в бак воды можно наблюдать следующее:

• трудности с заведением автомобиля по утрам;
• неровная работа двигателя;
• необходимость дольше отогревать автомобиль перед запуском.

Вода попадает в бак по разным причинам. Удалить ее можно одним из способов:

1. Смешать с бензином чистый спирт (от 200 до 500 миллилитров), после чего залить эти жидкости в емкость под топливо.
2. Через золотник на топливной рампе. Это более сложный способ, так как вам потребуется слить при помощи шланга жидкость в любую прозрачную тару. Для этого подайте напряжение на бензонасос при помощи диагностической колодки.
3. Слить вручную при помощи длинного и тонкого шланга от капельницы. Вам потребуется установить ведро или любую тару под жидкость в смотровую яму или просто ниже уровня бака.

Предотвратить попадание воды в бензобак можно при помощи поддержания в нем постоянного уровня топлива (желательно заправляться «под завязку»). Если вам необходимо долить бензин в дождливый или туманный день, заполняйте емкость под топливо на 100%. Этот простой прием позволит вытеснить из системы влажный воздух, который оседает конденсатом во время движения. Поздней осенью заливайте в систему чистый спирт (достаточно 200 миллилитров), чтобы вывести скопившуюся воду и предотвратить ее замерзание.

1. Датчик холостого хода ВАЗ 2114: где находится регулятор холостого хода и как его заменить
2. Ремонт генератора на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115
3. Неисправности инжектора ваз 2114 — Всё об автомобилях Лада ВАЗ
4. Регулировка сцепления ВАЗ — как отрегулировать сцепление на ВАЗ 2114, 2115

ПОДРОБНОСТИ: Как открыть ВАЗ 2109 без ключа. Приезд 15 мин! Открываем капот на ВАЗ 2109 – без повреждений.

Объем бака ВАЗ 2114: выясняем реальные цифры

Самостоятельный ремонт и замена помпы автомобилей ваз 2110/11/12 Перед тем, как разобрать основной вопрос — какой объем вмещает бак ваз 2114, рассмотрим основные технические характеристики этого автомобиля.

Технические характеристики ваз 2114

Параметры его двигателя выглядят следующим образом:

• рабочий объем — 1499 см3;
• полная мощность — 77 л.с.;
• максимальная частота вращения — 5200 мин-1;
• максимальный момент вращения — 116 н/м.

В свою очередь, основные рабочие параметры автомашины ваз 2114 выглядят как:

• время разгона от 0 до 100 км/ч — 14 с;
• максимально возможная скорость — 157 км/ч;
• расход топлива в городских условиях (на 100 км) — 9,9 л;
• расход топлива на загородной трассе (на 100 км) — 6,2 л;
• расход топлива при поездке в смешанных условиях (на 100 км) — 7,5 л.

Теперь рассмотри основные массо-габаритные характеристики автомобиля:

• полная длина — 4122 мм;
• полная ширина — 1650 мм;
• высота — 1422 мм;
• величина дорожного просвета — 165 мм;
• размер колесной базы — 2460 мм;
• передняя колея — 1400 мм;
• задняя колея — 1370 мм;
• масса (снаряженная) — 985 кг;
• масса (полная) — 1410 кг;
• объем топливного бака (полный) — 43 л.

Как можно видеть из приведенной выше таблицы, бензобак на ваз 2114 вмещает ровно 43 литра. Так ли это в действительности — рассмотрим ниже.

Реальный объем бака на 14-й модели

Как было сказано, производитель заявляет о том, что объем бака 2114 равняется 43 литрам (в некоторых случаях можно встретить цифру в 42,5 литра). И эта цифра, действительно, очень близка к реальности.

При этом, стоит учитывать целый ряд фактов, которые могут значительно повлиять на вместимость:

1. Погрешности при изготовлении бака.
2. Время года и температура.
3. Объем топливной системы.

Первый из этих факторов, как правило, незначителен. Но, как показывает практика, иногда разница в объемах двух одинаковых баков может достигать (в результате невысокой точности производства) 2 литров. Таким образом, на некоторых машинах полный объем может достигать 45 литров (что бывает крайне редко).

Сюда же следует прибавить разницу в погодных условиях. В холодное время топливо сжимается, а в теплое — расширяется. Этот фактор также влияет на то, сколько литров бак на ваз 2114 может вместить (если учитывать полный объем бензина, вмещающегося в жаркое лето и в зимний мороз, то разница может достигать 1,5 литров).

Ну, и наконец, следует помнить о том, что сама топливная система тоже вмещает определенный объем топлива. Если говорить в среднем, то при полностью пустом баке в ней может остаться до 2 литров бензина. В результате этого ряда особенностей количество топлива, вмещающегося в бак, может отличаться от заявленного производителем как в большую, так и в меньшую сторону.

Если на заправке в практически пустой бак удалось заправить 50 литров топлива, то это может стать веской причиной для претензии к точности заправочного устройства и работе самой станции. Такая большая разница в объемах не может быть списана ни на какие указанные выше погрешности.

Также стоит отметить, что при неправильной эксплуатации и заправке автомашины топливом низкого качества, на дне бака могут накапливаться осадки, которые со временем могут (пусть и несущественно), сократить его объем. Для того, чтобы избежать подобной ситуации, раз в несколько лет следует проводить ревизию бака.

Если на панели загорелась сигнальная лампочка, значит в бак можно заправить до 35 литров топлива, не опасаясь того, что оно потечет через край.

Расход и дальность поездки

Если учитывать объем бака ваз 2114 и данные о расходе бензина (приведенные в таблице выше), то можно сделать следующие выводы о возможной дальности поездки.

При езде с постоянной скоростью 90 км/ч максимальная дальность может составить почти 700 км без дополнительной заправки.

Топливная система ваз 2114

При поездках в так называемом «смешанном» режиме город/трасса расход возрастет, а значит уменьшится дальность (до 640 км).

как промыть бензобак на ваз 2109

https://youtube.com/watch?v=2pw3gaEI8UA

После промывки бензобака от грязи, промываем и загрязненный фильтр.Бензобак ваз 2109 (вид спереди снизу).«1» сам топливный бак, «2» — сливная топливная магистраль, «3» — подводящая топливная магистраль. Ваз 21093, 1.5, 1995. Всем привет! Снял бензобак мыл обычной водой, в конце кипятком обдал есть какие нибудь рекомендации? и как сушить бензобак?2109. Меня дед с автобазы учил как промывать.в бак льёш воды с песком,потом все это муторно и рутинно вертиш Узнайте, как промыть бензобак. Несколько способов очистки бензобака от ржавчины иИнструкция по снятию бензобака на примере ВАЗ 2106Качественная промывка бензобака: способы – Затем снимаем сам топливный бак ВАЗ 2109, открутив гайки и придерживая бензобак рукой.4. Промыть бензобак, или, хотя бы вынуть и продуть бензоприёмник. 5. Если совсем никак и нечем – снимите входное в карбюраторе и продуйте. Форум сообщества «ВАЗ: Ремонт и Доработка» на DRIVE2. хочу промыть бак.надоело каждую неделю менять топливный фильтр.подскажите кто с этим уже сталкивался как это правильно сделать и чем лучше его промывать? Для промывки бензобака используйте моющие средства «Лобомид», МС или МЛ. Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бензобакПОЛЕЗНЫЙ СОВЕТ Рекомендуется снимать бензобак на автомобилях ваз 2108, ваз 2109, ваз 21099 с помощником. На отечественных ВАЗ 2110, 2109 он установлен снизу, на ВАЗ 2106 или 2107 сбоку, а на иномарках опять снизу.Нельзя упускать из виду и смену времён года, когда в переходный весенне-осенний период нужно бак чистить и промывать. Промыть топливный бак можно несколькими способами. Промывка электролитом.Замок лючка бензобака «Ниссан» может быть установлен на ВАЗ.

Для полного удаления их остатков с поверхности необходимо промыть бак струёй очень горячей воды.Снятие и замена бензобака. Порядок действий по данной процедуре мы проводили на автомобиле марки ВАЗ 2110, на других машинах (2107, 2109-2114) процедура не — Перед прочисткой следует слить топливо из бака.

Топливный бак автомобилей ВАЗ 2108, 2109, 21099 не имеет сливного отверстия, поэтомуДля этого снимаем его с топливозаборника, тщательно прочищаем зубной щеткой, смоченной в ацетоне. Промываем бензином. Чистка и промывка бензобака. Чистить и промывать бензобак можно только после его полного демонтажа.Замена бензобака, таким образом, выполняется в двух плоскостях — под машиной и в салоне. Конструкция ВАЗ 2108, 2109, 2114 и 2115 не позволяет сделать работу Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115.Снимите с бака датчик 9 уровня топлива. Для удаления загрязнений и отложений промойте бак моющими средствами («Лобомид», «МЛ», «МС»). После изучения ремонтного руководства и данного алгоритма, вопросов о том, как промыть карбюратор ваз 2109 остаться не должно.Процедуру повторить через 5-7 тысяч км. После первого применения прочистите бензобак в качестве профилактической меры. Топливный бак на ВАЗ 2109-2108 находится под днищем автомобиля, и расположен поперек кузова в задней его части. Производить замену бензобака приходится не так часто, так как повредить его довольно проблематично, хоть он ничем и не защищен. После снятия бензобака для его промывки, с него необходимо будет слить весь отстой и после чего залить и тем самым промыть его чистым бензином.Замена бензобака, таким образом, выполняется в двух плоскостях — под машиной и в салоне. Конструкция ВАЗ 2108, 2109, 2114 Для промывки бензобака используйте моющие средства «Лобомид», МС или МЛ. Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бензобакПОЛЕЗНЫЙ СОВЕТ Рекомендуется снимать бензобак на автомобилях ваз 2108, ваз 2109, ваз 21099 с помощником.

Принцип работы основных элементов топливного агрегата

Топливная система ВАЗ 2114

Емкость для хранения горючих материалов

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

Бензонасос

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

Рампа

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

Датчик контроля горючей смеси

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

• хрупкостью корпуса;
• частых перепадов температур;
• образования конденсата в баке;
• при использовании некачественной горючей смеси;
• окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто

Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево.

Шланги и трубопроводы

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

Магистраль

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату. Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.

За подачу топлива к двигателю ВАЗ 2114 отвечает целый комплекс устройств объединенных в одну топливную систему. Именной ей посвящена данная статья, изучив которою вы узнаете, из чего состоит система питания ВАЗ 2114 инжектор, каков принцип её работы, и какие профилактические меры необходимо принимать для того, чтобы система отработала свой ресурс в полной мере.

Система подачи топлива – главная артерия автомобиля

Конструкция сепаратора

Сепаратор паров бензина ваз 2114 представляет собой небольшой, полностью герметичный бачок, выполненный из металла либо ударопрочного пластика. Он установлен в правой задней части автомобиля на специальном кронштейне. При помощи системы шлангов он соединен с бензобаком (откуда через дренажные трубки поступают пары) и с двухходовым клапаном. Полный объем этого устройства составляет 7 литров.

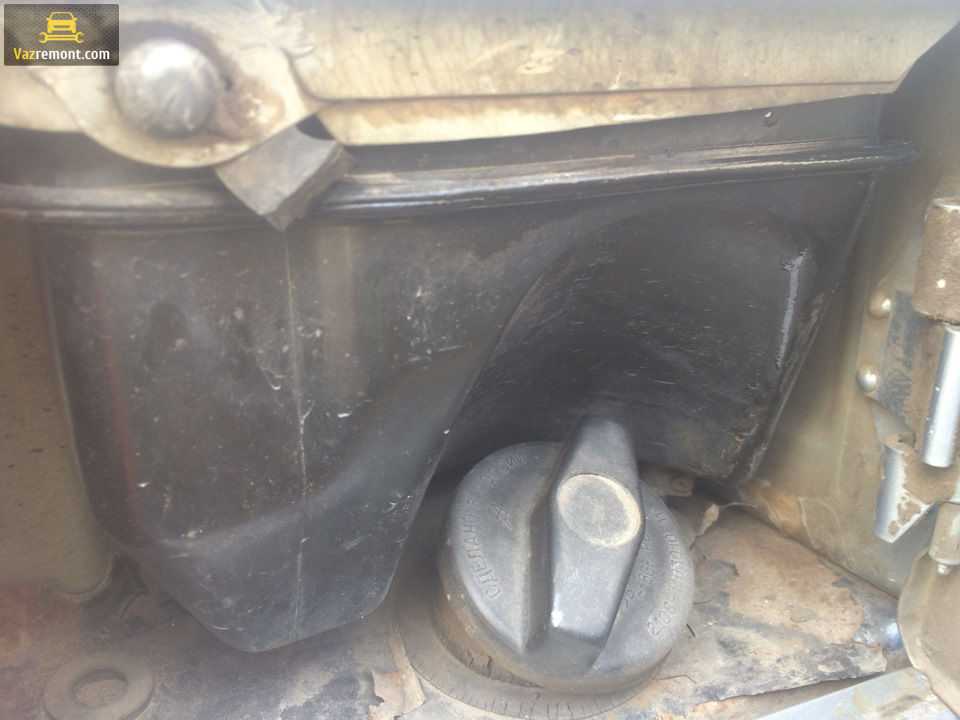

Расположение сепаратора ваз 2114

Попадая в этот бачок, пары скапливаются в нем и, за счет увеличения концентрации и охлаждения — конденсируются. Капли конденсата оседают на стенках и донце, после чего постепенно стекают обратно в бензобак. Те же пары, что не успели конденсироваться, поступают в сторону двухходового клапана. Из его названия нетрудно догадаться, что работает он сразу в обе стороны — «на впуск» атмосферного воздуха внутрь бака и «на выпуск» топливных паров наружу.

Несмотря на очевидную простоту системы вентиляции топлива и минимум расположенных в ней деталей, она все же ломается, приводя к довольно неприятным последствиям.

Так, признаками поломки сепаратора паров могут являться:

• запах топлива внутри салона;
• запах топлива около автомашины (при этом с момента заправки прошло много времени);
• пятна бензина около горловины бака;
• капли топлива на грунте после длительной стоянки.

Заметив эти признаки, можно сделать вывод о том, сепаратор бензобака ваз 2114 треснул или прохудился, и больше не справляется со своей задачей.

Признаки поломки

Есть несколько ситуаций, при которых можно грешить на насос или его составные части. Это придется проверить обязательно. Иначе вы можете потратить огромные деньги на покупку и установку нового топливного насоса, а в итоге окажется, что проблема заключается совершенно в другом.

1. Двигатель не заводится. Это не явный признак проблем именно с помпой, но все же. Потому для начала проверьте состояние свечей, наличие искры, отсутствие следов масла на них. Также проверьте электронный блок управления.
2. Давление внутри топливной системы. Если насос работает нормально, он будет создавать давление равное 3,2 бар. В зависимости от типа двигателя на вашем ВАЗ 2114, характеристики могут несколько отличаться: Для мотора объемом 1,5 литра оптимальные показатели составляют 285-325 кПа;
3. Для двигателя объемом 1,6 литра эти характеристики в оптимальном режиме работы составят от 375 до 390 кПа.

Отсутствие сигнала, который не поступает на помпу. Происходит это при повороте ключа зажигания. При нормальной работе во время поворота ключа помпа начинает немного вибрировать. Если этого не происходит, обязательно проверьте проводку.
Троит силовой агрегат. Тоже не идеальный признак поломки именно топливной помпы. Но все же проверить придется. Вполне вероятно, что виновником сложившейся ситуации окажется насос.
Двигатель дергается. Причем происходит это на малых оборотах или даже при старте. Вероятных причин ситуации две — поломка самого насоса или проблемы с сеткой бензонасоса, которую придется заменить.

Новый и старый фильтр грубой очисткиМногие приобретают сразу весь топливный модуль в сборе, куда входит фильтр, датчик, поплавок, заборная камера и сама помпа. Такая покупка обойдется примерно в 3000 рублей. Куда выгоднее и практичнее купить отдельно насос, который стоит до 1000 рублей. Это обусловлено тем, что при выходе из строя помпы практически всегда остальные элементы остаются целыми и полностью пригодными к дальнейшей эксплуатации.
