Предохранители и реле в салоне Ford Focus 2004, 2005, 2006 и 2007 годов (дорестайлинг)
Сам блок выглядит следующим образом:
Схема расположения предохранителей:
| № | Номинал | Назначение |
| F37 | 10A | Левая сторона дальнего света фар |
| F38 | 10A | Правая сторона дальнего света фар |
| F39 | 20A | Предохранитель прикуривателя Ford Focus 2, розетка в багажнике |
| F40 | 20A | Электрический люк |
| F41 | 20A | Элетрооборудования передней левой двери (двери пассажира) |
| F42 | 7.5A | Обогрев боковых зеркал заднего вида |
| F43 | 10A | Питание от аккумуляторной батареи для электронных модулей |
| F44 | 10A | OBD2 разъём диагностики |
| F45 | 10A | Предохранитель дневных ходовых огней |
| F46 | 10A | Многофункциональный электронный модуль (GEM), комбинация панели приборов |
| F47 | 15A | Насос омывателя лобового стекла, подогрев форсунок омывателя |
| F48 | 20A | Дневные ходовые огни и ближний свет фар |
| F49 | 15A | Выключатель света (постоянное питание от аккумуляторной батареи) |
| F50 | 20A | Очиститель лобоовго стекла (предохранитель дворников Ford Focus 2) |
| F51 | 15A | Предохранитель бензонасоса Ford Focus 2 (топлвный насос) |
| F52 | 25A | Электрический обогрев заднего стекла |
| F53 | 7.5A | Левые габаритные огни и стояночные огни |
| F54 | 7.5A | Правые габаритные огни и стояночные огни |
| F55 | 20A | Предохранитель центрального замка и модуля электронники водительской двери |
| F56 | 20A | Система безключевого доступа и запуска (Key Free) |
| F57 | 10A | Электрический привод складывания боковых зеркал / датчик определения степени заряда аккумуляторной батареи |
| F58 | 15A | Постоянное питание адиосистемы |
| F59 | 20A | Электрооборудования прицепа |
| F60 | 15A | Правая сторона ближнего света |
| F61 | 15A | Левая сторона ближнего света |
| F62 | 20A | Привод регулировки водительского сиденья |
| F63 | 25A | Электрические стеклоподъёмники |
| F64 | Резерв | |
| F65 | 10A | Подушки безопаности (SRS AirBag) |
| F66 | 7.5A | Выключатель освещения (ближний свет фар), корректор фар. Подача питания от замка зажигания |
| F67 | 10A | Иммобилайзер и питание на панель приборов от замка зажигания |
| F68 | 7.5A | Радио, музыка и комбинация приборов |
| F69 | 20A | Передние и задние противотуманные фары |
| F70 | 10A | Питание на электронные модули от замка зажигания |
| F71 | 10A | Дневные ходовые огни |
| F72 | Резерв | |
| F73 | 7.5A | Подсветка номерного знака |
| F74 | 15A | Стоп-сигналы, фонары сигнала торможения |
| F75 | 10A | Блок управления автоматической коробкой передач / электронная дроссельная заслонка. (На некоторых авто блок управления двигателем) |
| F76 | Резерв | |
| F77 | 25A | Реле системы центрального замка |
| F78 | 15A | Очиститель (дворник) заднего стекла |
| F79 | 15A | Электрическая розетка, размещённая в багажнике |
| F80 | 10A | Таймер для отключения освещения в салоне |
| F81 | 20A | Модуль электроборудования задней левой двери |
| F82 | 20A | Модуль электроборудования задней правой двери |
| F83 | 10A | Магнитола |
| F84 | 10A | Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания |
| F85 | 10A | Блок электрического оборудования системы охлаждения |
| F86 | 20A | Электрообогрев передних сидений |
Форд фокус 2 снять мотор отопителя салона.
Как на Ford Focus 2 снять мотор отопителя салона. В интернете много статей как это делается. Но да это хлопотное дело, надо чуть раскорячиться.
Для начало надо открыть перчаточный ящик (бардачок) там видим 7 саморезов которые держать коробку самого бардачка. Выкрутив их вытаскиваем сам бардачок, а не крышку от него ее после надо снять. Далее переходим к монтажному блоку, который находиться под бардачком, Его нужно снять с креплений и отодвинуть в сторону, не нужно вытаскивать разъемы. Для чего снимаем монтажный блок, что бы вынуть через низ мотор отопителя.
Переходим к самой эротичной работе надо снять заслонку рециркуляции воздуха салона. Она крепится 3 саморезами к корпусу блока.
Два из них можно сказать в доступе и видны, но задний саморез его прийдется крутить на ощупь или через зеркало.
После того как мы демонтировали заслонку рециркуляции нашему взору открывается сам вентилятор отопителя. Снять его немного по проще, но надо перейти на сторону водительской стороны. Вытаскиваем Разъем с вентилятора нащупываем рядом с ним фиксатор и нажав фиксатор поворачиваем против часовой стрелки.
В моей ситуации было предположение что сгорел резистор управления вентилятором.
Подключаю новый вентилятор он молчит, мои предположения подтвердились.
Ford Focus 2 как снять регулятор управления вентилятором.
Заглядываем со стороны водителя, и видим чуть нише вентилятора ближе к моторному отсеку чудный регулятор до которого добраться кажется невозможно.
Как обычно, вытаскиваем разъем с него провода убираем в сторону чтоб не мешались и приступаем. Для начало подбираем инструмент котором можно подлезть до саморезов. Нашлось самое нормальное решение с использованием шуруповёрт и кое-каких приблуд .
Замена мотора отопителя в Форд Фокус 2, фото и видео инструкция
Аккуратно, дабы не повредить защелку, снимаем нижнюю часть отделки пластик полукруглой формы с лицевой панели. Открутив расположенные под отделкой болты, необходимо снять металлические уголки.
Обе части нижней секции корпуса печки также необходимо снять. Для этого выкручиваем крепежные саморезы и аккуратно отгибаем защелки. Снимаем снять мотор печки форд фокус 2 и оба воздуховода, после чего отсоединяем корпус печки, вместе с которым должен показаться и радиатор.
Сделать это не так.
Дабы облегчить этот процесс, необходимо немного разогнуть в сторону ребра жесткости торпеды. От радиатора необходимо отсоединить все шланги, после чего извлечь корпус отопителя вместе с. После ремонта или замены радиатора снять мотор печки форд фокус 2 узла осуществляется по обратной схеме.
RU Главные предпосылки неисправности печки Форда Фокус 2 Автомобиль сейчас — это не только лишь средство передвижения. В собственной машине раз в день люди проводят много времени, в особенности это касается обитателей крупного города.
Комфорт в Форд Фокус второго поколения обеспечивается разными устройствами и системами, которые позволяют водителю и пассажиру не ощущать никаких неудобств. Очень принципиальной является печка, без которой эксплуатировать автомобиль в зимнее время фактически нереально. Что делать, если не работает печка на Форд Фокус 2?
Покажем как сделать эту операцию своими руками в видео фото и видео инструкции. Открываем бардачок, откручиваем 4 верхних винта крепления сверху и 3 винта снизу, они прячутся под снять мотор печки форд фокус 2 заглушками: Винты крепления под звёздочку Торкс Т После откручивания тянем бардачок на себя, отсоединяем штекер с проводами.
Поддеваем отвёрткой амортизатор и отсоединяем его: Тянем на себя крышку бардачка и снимаем её.
Отремонтировать компрессор автокондиционера Форд Фокус 2
В общем и целом, принцип работы автокондиционера схож с работой обычного холодильника. По узлам системы циркулирует смешанный с маслом фреон. Масло служит для смазки движущихся деталей, фреон — хладагент. Сначала в компрессоре под высоким давлением газ сжимается до состояния жидкости. Затем он перегоняется в конденсатор, где охлаждается до нулевой температуры. Следующий пункт — ресивер-осушитель. В этом резервуаре находится специальное влагоудерживающее вещество, очищающее фреон от лишней влаги. После этого хладагент оказывается в расширительной трубке, где давление резко падает и фреон возвращается в газообразное состояние. Охлаждённый газ перемещается на испаритель, за которым расположен вентилятор. Воздух, охлаждается, проходя через фреон. Наконец хладагент возвращается в компрессор, где снова становится жидкостью, и цикл повторяется.
Как понять, что нужен ремонт компрессора авто?
Не работает кондиционер в машине, в том случае если:
- система охлаждения подаёт не только холодный
воздух, но и такие признаки жизни как шум и стук в районе компрессора;
- запах в салоне оставляет желать лучшего;
- подача холодного воздуха вероломно прекратилась;
- машина всё-таки охлаждается, но не постоянно.
Всё это означает, что не качает автомобильный компрессор или в системе есть ещё какая-то неполадка.
Как правило, к неприятностям с работой кондиционера приводит его разгерметизация. Это может случиться если хладагент заправляли не в вакууме. Из-за этого внутрь попадает вода или воздух, что одинаково плохо сказывается на работе устройства.
Замена подшипника кондиционера рано или поздно бывает необходима любому автомобилю. Эта деталь постоянно движется и, соответственно, быстро изнашивается.
Неприятный запах создают колонии микроорганизмов и плесени, с удовольствием размножающиеся в испарителе. Это тёмное и влажное место обеспечивает им идеальные условия. Такое нежелательное соседство помимо простого дискомфорта ведёт к разнообразным заболеваниям.
Конструктивная особенность автомобильного кондиционера в том, что энергию для работы он получает не от выделенного моторчика, а от двигателя. Для того, чтобы механизм можно было включать и выключать независимо, существует магнитная муфта. Она не является непосредственной частью системы охлаждения, но играет в ней важную роль. Часто проблемы недостаточного охлаждения воздуха или отказа компрессора связаны именно с ней. За состоянием этой детали необходимо тщательно следить, так как цена муфты Форд Фокус 2, например, начинается с 19 000 р. Вообще это касается любой части системы охлаждения. Так, профессиональная промывка радиатора кондиционера автомобиля обойдётся дешевле, чем последующий ремонт остальных запчастей, если это не было сделано.
Начальную диагностику состояния системы охлаждения автомобиля можно произвести, не используя смотровую яму и подъёмник. Для этого нужно:
- визуально оценить уровень фреона в системе через окошко ресивера;
- убедиться в том, что трубки радиатора холодные;
- попытаться запустить компрессор, подключив его к двигателю напрямую (если запустился — проблема со стороны муфты);
- проверить, нет ли пятен масла на частях механизма.
Важно! Если эти неисправности кондиционера Форд Фокус 2 обнаружены, не пытайтесь исправить их самостоятельно. Либо это не даст вообще никакого эффекта, либо усугубит ситуацию
В автосервисах есть несколько стандартных процедур для того, чтобы отремонтировать компрессор автокондиционера и другие запчасти.
Полная разборка кондиционера и промывка всех деталей
Это особенно важно в случае, если производилась замена детали. Если эта процедура не была произведена — в новую деталь попадёт мусор из старых, и ремонтировать придётся заново.
Диагностика и устранение утечки фреона при помощи специальных приборов.
Заправка хладагента с предварительной вакуумизацией системы.
Также обязательно даётся гарантия на выполненные работы.
Чтобы как можно реже сталкиваться с отсутствием холодного воздуха в салоне, старайтесь выполнять несколько несложных правил:
- не включайте кондиционер как только завели автомобиль;
- не доверяйте заправку фреона неквалифицированным мастерам;
- не забывайте о обеззараживании системы специальными средствами.
И ситуация, когда на автомобиле Форд Фокус 2 не включается кондиционер, будет случаться достаточно редко.
Ремонт печки Ford Focus 2
Ремонт моторчика отопителя печки Ford Focus 2
Прошлой зимой, помню, гудел на морозе моторчик печки. Периодически клинило. Решил не дожидаясь морозов снять его и проверить что да как… Сперва снимаем бардачок. Всё без особых проблем.
Далее убираем вниз предохранители и отодвигаем проводку. До меня кто-то уже лазал, похоже.
Снимаем джек со стороны бардачка — (заслонка циркуляции воздуха) и Снимаем основное питание со стороны педального узла. Далее снимаем моторчик откручивая 3 болта крепления кожуха и проворачиванием самого моторчика против часовой со стороны педального узла. Всё вытаскивается через предохранители. Вся процедура выкручивания 3 болтов занимает часа полтора. Их практически не видно и всё на ощупь. Теперь всё снято. Начинаем переборку моторчика. Мотор разбирается просто. Крылчатка — прогрев и выстукивание. Ротор — расклепываем.
Вот основная проблема гула. Втулка закисла на валу ротора. Отсутствие смазки.
Разбираем всё, смазываем, ставим на свои места. Мотор заклёпываем обратно.
Монтируем в автомобиль.
На этом всё. После переборки моторчик стал работать плавнее, гула зимой не должно быть, всё смазано. Немного шелестят щётки. Думаю, притрутся и будет ок.
Ремонт резистора печки Ford Focus 2
Ну вот я и дождался выходных и с погодой всё в порядке вчера было. Полез добираться до сопротивления отопителя. Надо отметить: это оказалось гораздо сложнее, чем я представлял, по описаниям, найденным в интернете. Трудности возникли при снятии и установке самого резистора, – к нему очень тяжело подлезть. Снял педаль акселератора, а вот тормоз трогать не стал, – сложностей много, и мало ли, что там не так получится. На всякий случай, не стал отключать и провода от педали “газа”, вдруг потом ошибка какая выскочит. Резистор спрятался чуть выше и левее корпуса воздушного фильтра и этот корпус мешает увидеть один из винтиков крепления сопротивления. В инструкции говорится, что понадобится ключ TORX T25, он нужен только чтобы переднюю панель частично разобрать, сами винты крепления резистора TORX T15. Купленной отвёртки T25 оказалось не достаточно, поехал к другу на сервис взял у него набор с этими звёздочками. Там они в виде головок, куча удлинителей, ключиков Г образной формы и прочего. Вот он мне и помог. В магазине такой сегодня посмотрел 1500 руб. стоит. Потом по возможности приобрету. Вытащил я этот резистор. Оказалось, сгорел термопредохранитель, который собственно и не даёт самому резистору сгореть. Проверил его при помощи мультиметра. Потом примотал перемычку из провода между контактами этого предохранителя. воткнул на место фишку с проводкой, включил зажигание и ВУАЛЯ все скорости на печке работают. У меня оказался термопредохранитель с маркировкой: 192KR1 C3401 расчитаный на 192 градуса Цельсия. В интернете пишут массу вариантов замены этого предохранителя. Начиная от колхозного варианта с перемычкой или поставить простой предохранитель на 25А и даже с выносом его наружу корпуса печки, для удобства его последующей замены. Есть и вариант с перепайкой термопредохранителя. Паять как пишут нужно с теплоотведением, якобы если этого не сделать, то в процессе замены он сгорит. На изъятом из печки резисторе видно что он не припаян, а приварен на контактах. Мною решено было ставить термопредохранитель как и положено. Съездил в радио магазин купил сразу 6 этих предов на 210 и 225 гр. 126 руб. вышло. На 190 не оказалось в наличии, ну и сам решил подстраховаться и побольше предел сгорания поставить. Установил TZ D-225 16A, есть такие же на 10A, но их я не стал брать, взял все на 16A. Сам термопредохранитель не паял, просто загнул его контакты на контактах резистора и сжал посильнее плоскогубцами. На всякий пред установкой на место проверил его мультиметром. Как я понимаю, для проверки работы печки уже с заменённым предохранителем, нельзя использовать вариант как с перемычкой вне своего места, так как не находясь в корпусе печки и не обдуваемый ей же предохранитель может тут же перегореть. По дороге к резистору проверил и фильтр, чистенький, пред зимой поменяю. И если кто читает и полезет в те же дебри учтите на шпильках крепления педали акселератора стоят овальные гайки, крутятся тяжело и есть вероятность эти шпильки сорвать, не выкрутить, а сорвать. Это мне уже дружище из сервиса сказал, посоветовал менять на простые гайки с гровер шайбами, правда сказал мне это уже после того как я всё собрал и пошёл ключи возвращать. У меня эти шпильки немного шататься начали, выкручивал я гайки пару раз, сначала сам пытался снять резистор не получилось, поставил педаль акселератора на место и к другу поехал, ну и там снимал её. Потом обязательно заменю. Собирать всё в обратном порядке.
Будет полезно: Какое масло заливать в двигатель митсубиси аутлендер
Замена радиатора печки
Опишем процесс замены радиатора отопителя без снятия торпеды.
Для начала необходимо снять центральную консоль, отсоединить и убрать воздухопроводы, подающие тепло в заднюю часть салона. Аккуратно, дабы не повредить защелку, снимаем нижнюю часть отделки (пластик полукруглой формы с лицевой панели). Открутив расположенные под отделкой болты, необходимо снять металлические уголки. Обе части нижней секции корпуса печки также необходимо снять. Для этого выкручиваем крепежные саморезы и аккуратно отгибаем защелки. Снимаем бардачок и оба воздуховода, после чего отсоединяем корпус печки, вместе с которым должен показаться и радиатор. Сделать это не так просто. Дабы облегчить этот процесс, необходимо немного разогнуть в сторону ребра жесткости торпеды. От радиатора необходимо отсоединить все шланги, после чего извлечь корпус отопителя вместе с ним. После ремонта или замены радиатора сборка узла осуществляется по обратной схеме.
Попробуем сделать небольшой фак. Проблема: вентилятор отопителя стал посвистывать как на ВАЗ 2106
– значит пора почистить и смазать подшипники двигателя вентилятора. Если этого не сделать в один прекрасный морозный день вентилятор может не включиться (при этом предохранители остаются целыми). Для этого нужно снять вентилятор. Вот как это сделать:
После нужно почитить и смазать 2 подшипника трения. Это можно сделать не разбирая убирая грязь палочками для чистки ушей, а затем смазать проникающей аэрозольной смазкой (я использовал смазку для мотоцепей – проникающая и не дает грязи сильно влиять на работу). Использовать WD-40 для смазки нельзя
– только для чистки и то спорно (я сначала пару раз пшикнул тефлоновой смазкой – она мне кажется более проникающая ибо жиже). Многие рекомендуют но она густая и соответственно нужно полностью разбирать.
Проблема: стоит простой переключатель скоростей вентилятора и первые 3 скорости не работают
. Виноват в этом блок сопротивлений:
Проблема: вентилятор перестал работать
Причиной этого может быть: забитые грязью подшипники двигателя, стертые щетки, мертвый регулятор оборотов, сгоревший предохранитель и отсутствие контакта (это самое распространенное). Так как новый вентилятор стоит в районе 9-11 т.р., а аналог валео не намного дешевле и не всегда может подойти, то есть смысл поработать и немного поколхозить: 1 Проверяем что напряжение на вентилятор поступает. Так как у меня форд с климатом, у которого регулятор находиться отдельно от двигателя, то на двигатель приходит сразу 2 провода, то берем лампочку (желательно мощностью не менее 20W – с меньшей мощностью не проверить работоспособность регулятора) с патроном из которого выходят 2 провода с клеммами папа стандартного размера и цепляем вместо вентилятора (разъем находиться наверху под панелью со стороны водителя). Включаем климат и регулируем скорость вращения: если лампочка меняет яркость – все ок, если не горит – значит нужно проверять предохранитель (находиться в блоке под капотом на 30А -у меня он единственный на 30А), цепь и сам регулятор.
Как пошагово снять моторчик печки на ВАЗ-2109
Многие владельцы ВАЗ-2109 и других отечественных автомобилей сталкивались с ситуацией, когда включение печки сопровождалось пронзительным визжащим звуком или неприятным скрипом. Для их устранения можно, конечно, воспользоваться смазкой, но, как показывает практика, надолго такого устранения проблемы не хватает, и через некоторое время неприятные звуки появляются вновь. В этом случае поможет только замена вентилятора, точнее всего, моторчика отопителя. У автолюбителей, которые решили впервые самостоятельно снять моторчик печки на автомобиле ВАЗ-2109, после поднятия капота сразу появляется вопрос: как его можно снять и вытянуть из этого места? На самом деле все гораздо проще, чем кажется на первый взгляд, но повозиться с полчаса придется.
Для того чтобы снять мотор печки, понадобится крестовая отвертка, головка на 10 и ручка с трещоткой. Далее все пошагово:
- В первую очередь нужно открыть капот, найти место, в котором находится печка, и открутить 5 болтов пластиковой накладки. После откручивания – снять и положить возле автомобиля. Чтобы не искать в процессе сборки новые болтики, вместо потерянных в процессе демонтажа, желательно изначально подготовить для них небольшую коробочку.
- Следующим шагом необходимо аккуратно снять резиновую уплотнительную прокладку капота, так как она будет мешать снятию защитного кожуха, под которым расположен моторчик отопителя ВАЗ-2109. После выполнения этих действий доступ к моторчику будет полностью открыт.
- Дальше нужно открутить два болта, на которых держится мотор отопителя. Они расположены по бокам от него. Их также нужно положить в надежное место.
- Теперь переходим к более сложному. На ВАЗ-2109 проводка, идущая к отопителю, припаяна напрямую, а с другой стороны соединена с общей проводкой, находящейся в салоне автомобиля. Поэтому придется немного повозиться. Нужно найти штекер плюсового провода и отключить его. Он находится в салоне под панелью со стороны водителя.
- Переходим к поиску минусового провода. Его расположение также находится под панелью с водительской стороны, но есть определенная проблема, так как он зафиксирован гайкой. Поэтому нужно нащупать ее рукой и при помощи головки на 10 и трещотки открутить. Провода можно сразу просунуть наружу, не выходя из салона, через уплотнительную резинку в кузове.
- Возвращаемся к моторчику печки и пробуем вытащить его из посадочного места, меняя угол. Находим наиболее приемлемое положение и аккуратно передвигаем его в правую сторону по ходу движения автомобиля почти до упора.
- Когда моторчик окажется в месте максимального расширения подкапотного пространства, окончательно вытягиваем его из кузова автомобиля.
- После того как моторчик печки оказался в надежных руках, поддеваем отверткой уплотнитель кожуха и разъединяем его на части.
- Освобождаем скобы крепления и снимаем крышку с моторчика и достаем его вместе с колесом.
Чтобы не нарушить балансировку, нежелательно снимать колесо с вала мотора.
Сборка и замена моторчика печки производится в обратной последовательности. Не нужно пытаться отремонтировать моторчик или пробовать заменить его чем-то другим, это может привести к выходу из строя всей отопительной системы «девятки». В крайнем случае можно установить деталь от другой, похожей модели автомобиля, но лучше все-таки приобрести новый прибор.
Не работает вентилятор печки Ford Focus 2. Как снять?
Довольно часто этот элемент системы отопления автомобиля выходит из строя. Порой приходится слушать, как жутко свистит его подшипник. Нервы просто не выдерживают и ответственный автовладелец начинает искать способы, как снять эту проблемную деталь?
Бывает так, что при включенном первом, втором либо третьем положении переключателя не работает вентилятор, начиная запускаться лишь на четвертом режиме. Такая поломка обусловлена выходом из строя дополнительных резисторов.
Начинаем снимать вентилятор печки.
Добраться к нему можно лишь после снятия бардачка. После чего необходимо извлечь правый воздуховод, снять с клемм электромотора провода электропитания и, открутив крепящие саморезы, снять вентилятор.
Как снять моторчик печки?
В принципе, как говорят опытные автомеханики, дело это не столь сложное, сколько кропотливое, так как большую часть работы приходится выполнять наощупь.
Поэтому, приступая к процессу извлечения моторчика отопителя, необходимо запастись терпением и делать все в описанной последовательности:
- Необходимо снять бардачок, открутив семь крепежных саморезов.
- Снять крышку модуля, в котором расположены предохранители и сам блок.
- Снять провода питания с рециркуляционной заслонки.
- После отсоединения клипсы необходимо снять изоляцию.
- Откручиваем крепление и вытаскиваем заслонку, предварительно убрав ветошью остатки старой смазки.
- Снимаем провода с клемм моторчика.
- С водительской стороны, на корпусе вентилятора, расположен фиксатор. Его необходимо нащупать и отжать по направлению к центру, после чего корпус без усилий провернуть против часовой стрелки. По возможности, необходимо максимально опустить заслонку вниз, после чего моторчик переместить в верхнюю правую часть.
- Вытащить моторчик через окно, образовавшееся после снятия блока с предохранителями.
Установку моторчика производить в обратной последовательности, при этом на рециркуляционную заслонку необходимо нанести смазку.
Смазывание втулок моторчика
Для смазывания я приготовил 1 мл моторного масла и 3-4 мл смазки ШРУС, по логике дисульфид молибдена и графит больше подходят для подшипников скольжения, за неимением подойдёт и любая как литол. Через шприц и трубочку равномерно распределил смазку на оси у втулки с покачиванием и покручиванием располагая так моторчик чтоб жидкая смазка могла втекать в сопряжение вала и оси, так же нанёс смазку и на верхнюю втулку. Особенно хорошо смазка задержится на нижней втулке из-за конструктивного углубления из которого смазка будет стремиться в низ во втулку!
Смазку наносил три раза с перемещением вала по оси и прокручиванием руками.
Если вы так уверенны в более капитальном ремонте и в своих способностях, то думаю этот обзор поможет Вам подготовиться материально к капремонту, как например замене втулок, шлифовки коллектора и замене щёток.
Собираем в обратной последовательности. Проверяем, да тихо!
Фото с полезной информацией. Дополнительные резисторы скоростей и предохранитель моторчика вот тут:
Всем привет, в данной небольшой статье + видео я постараюсь максимально подробно рассказать как самостоятельно поменять мотор (вентилятор) печки на автомобиле форд фокус 2. У меня дорестайл, на рестайлах вроде похожая схема, хотя финис коды на двигатели у некоторых отличаются.
Все началось с того, что печка начала поскрипывать. Меня это сильно не смущало, в прошлом году она поскрипывала на холодную и после прогрева скрип пропадал. В этом году начались поскрипывания и на прогретую, и морозов сильных не было, а она скрипит… И в одно не сильно морозное (и теплое, чтобы ездить без печки) утро она тупо не включилась. Вернее включилось все, кроме того, что дует…Для перемещения спасало только то, что есть у меня обогрев лобового стекла, а так же что хоть печка и не работала, через воздухозаборники при движении немного дуло, что не давало запотевать стеклам.
Для начала я изучил несколько мануалов, статей и так далее, и уже было отчаялся и хотел отогнать машину в сервис, т.к. причину проблемы сам я найти не мог…В общем решил что раз уж повезу машину в сервис, можно и самому попробовать, если что исправят мои косяки — гулять так гулять =)
В мануалах все описывают полное снятие панели со снятием печки, в видео расскажу как обойтись без этого…
В общем сначала снимаем бардачок и блок предохранителей
Снимаем педаль газа
Далее отключаем фишку от двигателя и начинаем снятие…
Это по сути то, что не попало на видео…
Рекомендую посмотреть, там все довольно подробно рассказано. Извините за мое «э» я вспоминал все нюансы, чтобы максимально подробно и понятно объяснить и ничего не забыть…
Предположим, что двигатель у вас получилось снять (если нужно, т.к. в видео я говорю и о методах диагностики реле и самодиагностики климат-контроля)

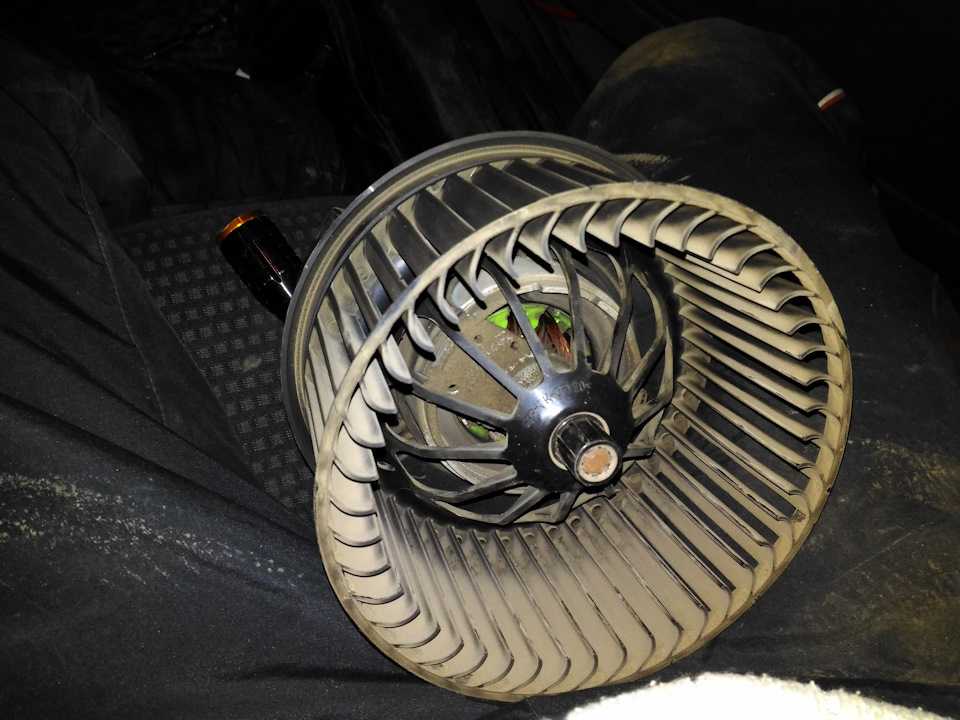

У нас в руках нечто такое

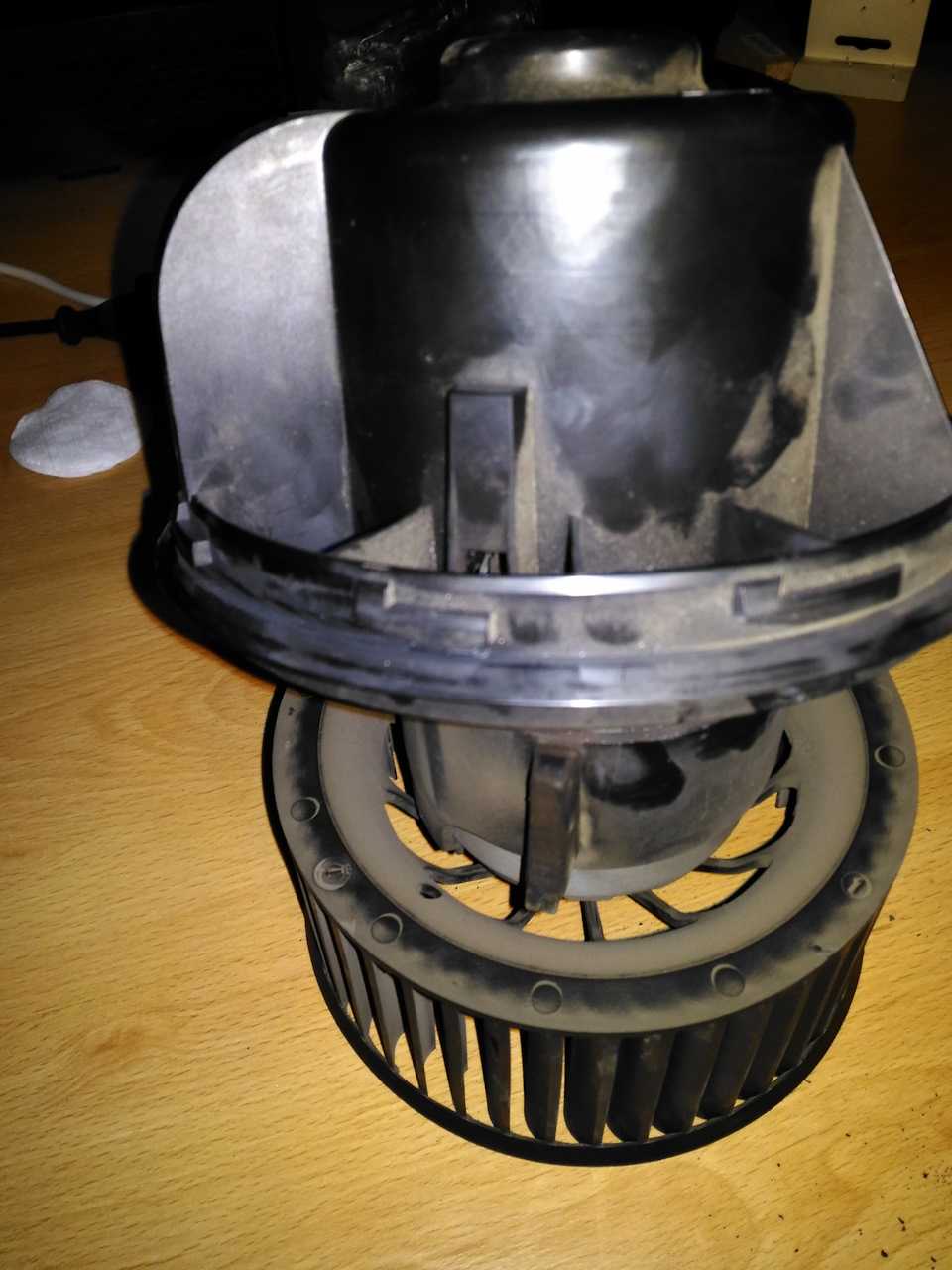

Его можно немного разобрать — этого уже нет в видео…Чтобы разобрать, там есть резиновые части которые выступают в качестве защелок.На них (3 штуки) нужно надавливать поочередно, чтобы снять корпус.

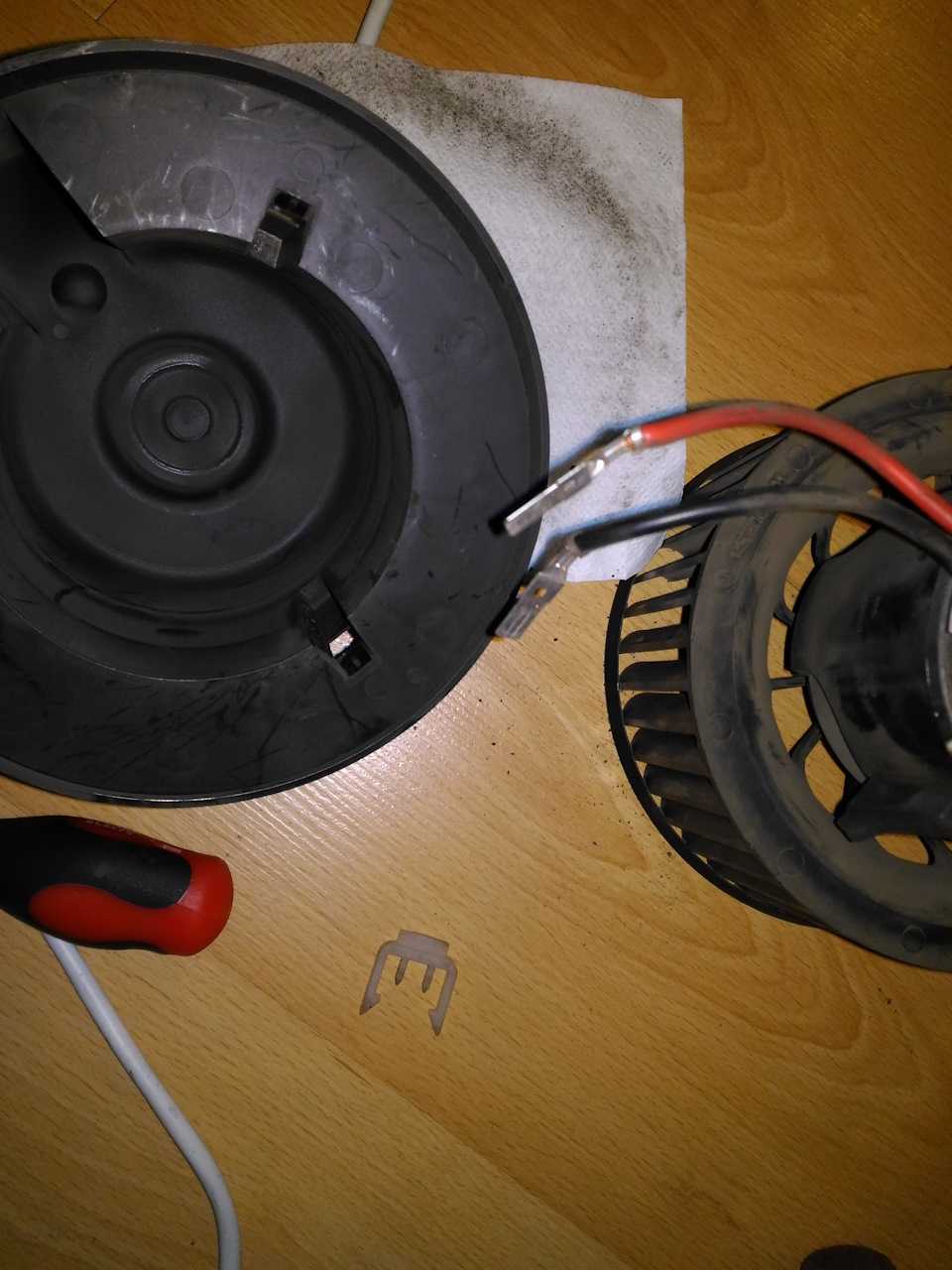

Можно вытащить контакты, если вытащить белую пластиковую клипсу.

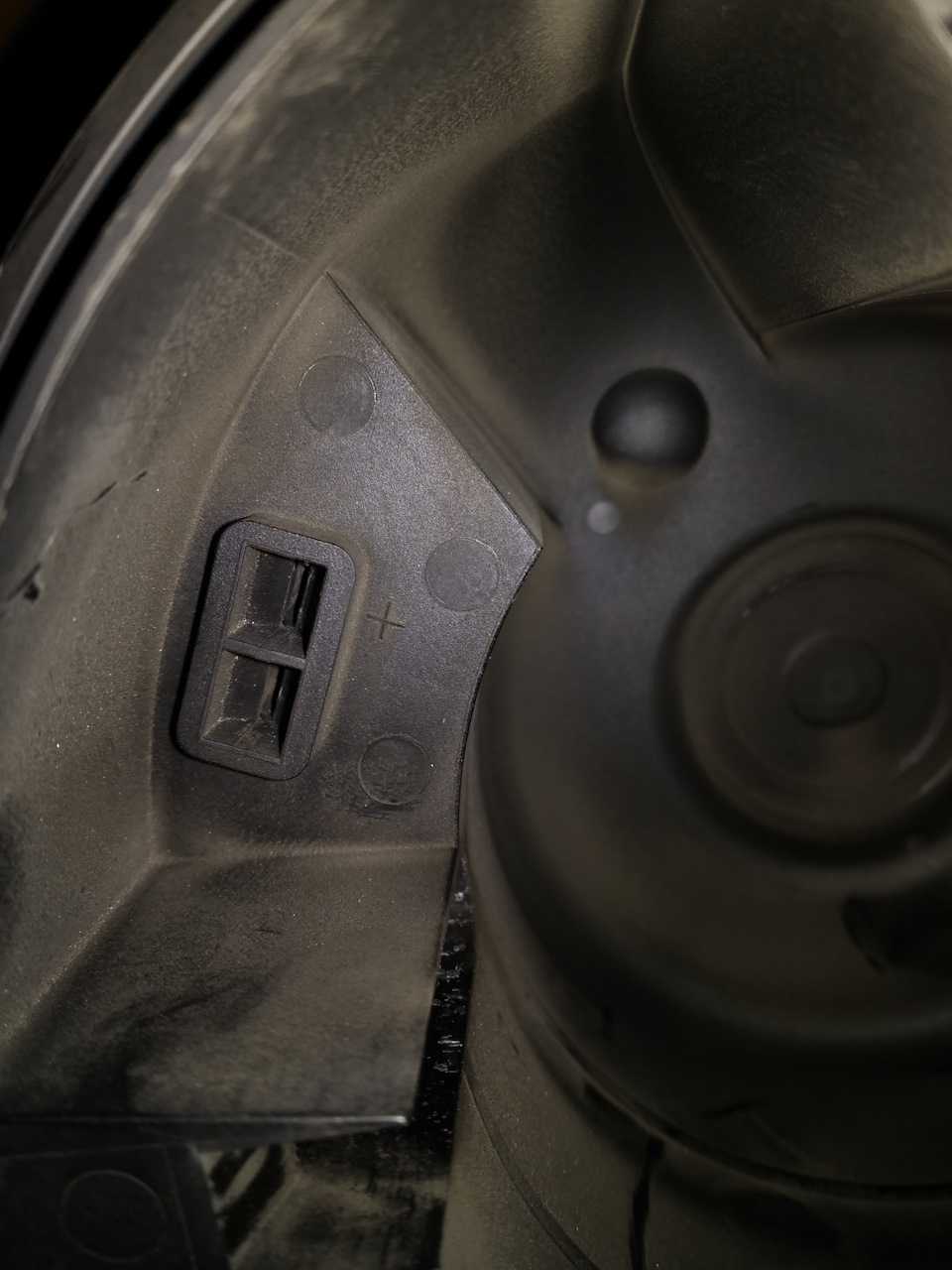

на крышке если что, есть метка, так что не перепутаете полярность (наверное)
Вообще я в первый день когда пытался это снять убил 2 часа и начал собирать обратно, т.к. предположил что не соберу обратно если сниму…
На второй день я решил, что если уж везти в сервис, то пусть если что за мной исправляют, мне все равно платить полную стоимость ремонта, а тут есть шанс исправить самому. В итоге все получилось и стоило мне в районе 120 рублей за литиевую смазку в баллончике.
Я надеюсь моя статья и видео помогут в решении проблем. Лучше заниматься этим в тепло и в гараже.Я занимался этим в гараже но не в жаркий летний денек, хотя мог бы. Не нужно было откладывать на «когда то там потом посмотрю»…
Из инструментов понадобятся— отвертки TORX, точных цифр не помню, 25 и 15 вроде— телефон чтобы смотреть где болты (или ноут с отдельной вебкой)— мультиметр— провода— фонарик
Основные неисправности и пути их устранения
Если вы являетесь владельцем модели Форд Фокус, рекомендуем вам научиться чувствовать свой автомобиль, слышать, когда и где возникают проблемы.
Охлаждение мотора, отопление и вентиляция — основные системы Форда Фокуса, обеспечивающие поддержание комфортной температуры внутри салона в любое время года. Выход со строя любой из этих систем делает невозможным подачу тёплого воздуха в салон. Именно по этой причине, обнаружив такую проблему, в первую очередь следует проверить эти системы на предмет их неисправности.
Устранить выявленные неисправности можно на любой станции технического обслуживания, но в этом случае вам придётся раскошелиться, оплачивая услуги автослесарей.
Мы рекомендуем вам не спешить с посещением СТО, попробовать собственные силы. Восстановление работоспособности некоторых систем своего любимого транспортного средства собственными руками не только экономит семейный бюджет, но и способствует росту гордости за свои умения и навыки
Безусловно, для того, чтобы была правильно проведена замена мотора печки Форд Фокус 2, важно иметь определённые технические знания, разбираться в том, какие конкретно детали подлежат снятию, обеспечивая тем самым доступ к самой проблемной печке. Разобраться в этом самостоятельно новичку сложно, поэтому мы предлагаем вашему вниманию алгоритм, в котором перечислены все основные этапы, осуществляя их, каждый автовладелец сможет заменить или отремонтировать отопитель, вернуть отличную работоспособность вентилятору
Замена предохранителя или реле
Достаточно часто провоцирует отсутствие подачи тёплого воздуха в салон авто вентилятор, который не подаёт никаких признаков «жизни». На самом деле вентилятор в большинстве случаев находится в исправном состоянии, а его технический сбой спровоцирован только перегоревшим предохранителем.
По этой причине мы рекомендуем вам первоначально проникнуть в блок предохранителей. Найти его несложно, он размещается в подкапотном пространстве с левой стороны. Там находятся несколько предохранителей, вам нужно найти тот, что отвечает за обеспечение безопасности работы систем отопления и вентиляции. Гораздо проще его найти, если у вас имеется специальная схема размещения предохранителей. Обнаружив сгоревший предохранитель, вам остаётся его извлечь, а на его место водрузить новый элемент.
К сожалению, не всегда удаётся ограничиться только такими простыми манипуляциями. Иногда приходится некоторое время возиться дальше в поисках причины. В частности, в качестве причины технического сбоя может выступать неисправное реле вентилятора. Чтобы подтвердить это предложение или опровергнуть его, рекомендуем воспользоваться специальным прибором — тестером, который мгновенно продемонстрирует, в каком состоянии находится реле.
К сожалению, если вы не занимаетесь ремонтом автомобилей, являетесь автовладельцем недавно, поэтому не успели обзавестись достаточным набором инструментов и приборов, тогда у вас вряд ли найдётся тестер. Попытайтесь попросить его у кого-то из своих знакомых, чтобы воспользоваться им для проведения проверки реле. Если же и это невозможно, единственным выходом из сложившейся ситуации будет снятие действующего реле и установление на его место другого реле, в работоспособности которого вы абсолютно уверены. В случае когда после такой замены всё успешно заработает, вам придётся приобрести новое реле, установить его и забыть об этой проблеме.
Проверка электродвигателя
Печально, если ваш второй шаг в поиске причины также не увенчался успехом. Это указывает на то, что искать проблему следует в самом электродвигателе. Вам, конечно, придётся серьёзно попотеть, чтобы снять его. Это, действительно, не столько сложно, сколько неудобно, но поскольку иного варианта нет, закатывайте рукава и действуйте.
Особенности чистки и заправки кондера
Со временем кондиционер в автомобиле Ford Focus может работать менее эффективно из-за загрязнения, поэтому перед заправкой системы его следует очистить. Для исправной работы кондера его необходимо заменять раз в 2-3 года. Перед заполнением системы необходимо убедиться в наличии фреона, при этом уровень жидкости должен соответствовать норме. В противном случае необходимо устранить причину утечки или разгерметизации.
Схема заливки кондера выглядит так:
Для начала нужно слить из системы оставшийся хладагент.
Затем нужно будет подготовить баллончик с новым фреоном, в автомобилях Focus он должен соответствовать стандарту R-134a. Более точная информация о жидкости указана на обратной стороне вытяжки – здесь должна быть указана таблица с соответствующими данными.
Далее нужно тщательно очистить линию и снять расположенный на ней защитный колпачок. К заливной горловине необходимо подсоединить шланг.
Затем заводится силовой агрегат, необходимо, чтобы количество оборотов коленвала увеличилось до 1500.
Сядьте в машину и настройте рециркуляцию воздуха на блоке управления на центральной консоли, она должна быть установлена на максимум.
Затем вам нужно будет повернуть вентиль, расположенный на баллоне с фреоном, а также вентиль низкого давления. Таким образом начинается процедура подзарядки системы. Во время этой деятельности необходимо внимательно следить за уровнем давления с помощью манометра – этот параметр не должен быть выше 285 кПа, проверьте его.
О том, что заправка заканчивается, можно понять по появлению в салоне холодного воздуха. Когда температура воздушного потока достигнет 5-8 градусов, необходимо будет закрыть кран.
После выполнения этих шагов убедитесь, что объем газа в системе правильный
Проверить это можно через специальное смотровое отверстие, обратите внимание на возможное наличие пузырей. Если их нет, значит, все сделано правильно.
