Обратка карбюратора солекс, 2108, 2109, 21099

Приступаем к регулировке пускового устройства

Настройка карбюратора ВАЗ 2107 своими руками обязательно включает в себя регулировку пускового устройства. Напомним, что оно служит для того, чтобы уверенно запустить холодный двигатель. Для этого смесь вдвое, втрое больше насыщается топливом, чем при обычном питании горячего двигателя.

Пусковое устройство карбюраторов семейства 1107010 срабатывает при частоте 1500 оборотов, то есть при рекомендованной производителем частоте запуска холодного двигателя.

Если посмотреть на карбюратор сбоку, то хорошо виден канал, через который подводится разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:

Если снять карбюратор и посмотреть на него с обратной стороны, то виден канал подведения разрежения воздуха:

Если же разобрать карбюратор, то можно увидеть детали этого диафрагменного пускового устройства:

Ниже видно схематическое изображение пускового устройства карбюратора семейства 1107010:

Объясняем механизм действия пускового устройства. Вытягивая «подсос», водитель как бы приводит пусковое устройство во взведённое состояние. При этом:

Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
Увлекает телескопическую тягу;
Тяга, в свою очередь, вращает воздушную заслонку через рычаг.
Второе плечо рычага нажимает на оси заслонки дросселя 1 камеры.
Заслонка воздушного потока теперь полностью закрыта, заслонка дросселя 1 камеры чуть приоткрыта для пуска, создавая пусковой зазор

При регулировке пускового устройства своими руками вначале нужно снять карбюратор. Затем:

Поворачиваем рычаг воздушной заслонки так, чтобы она закрылась. Теперь устройство «взведено».

Теперь нужно перевернуть карбюратор, замеряем зазор между кромкой заслонки дросселя (1 камера) и её стенкой. Для карбюраторов «семёрки» этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом, калиброванной проволокой:

Чтобы его привести в этот диапазон, подгибается тяга привода на заслонке дросселя.

После этого устанавливаем зазор «А». Он расположен между стенкой канала и кромкой воздушной заслонки снизу. Для этого снова закрываем заслонку, «взводим» устройство. Для создания имитации разрежения воздуха, утапливаем шток пускового устройства:

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» составляет 5-5,4 мм.

Чтобы отрегулировать этот зазор, нужно покрутить отвёрткой винт регулировки, только сначала сняв с него резьбовую заглушку:

Как выставить обороты холостого хода на ВАЗ 2107

Вначале нужно убедиться, что правильно настроена система зажигания, все провода исправны и двигатель полностью прогрет.

Подкручиваем винт «качества» смеси до максимальных оборотов (против часовой стрелки), при этом смесь обогащается топливом;
Вращая «количество» против часовой стрелки, выставляем своими силами ещё большую частоту.
Выполняем проверку «качеством»: можно ли ещё прибавить обороты.

Смысл этой операции в том, чтобы завернуть «качество» при постоянном «количестве» до 850-900 оборотов в минуту.

Оценивать обороты можно по электронному тахометру, при навыке – на слух, или по тахометру приборной панели.

Обратка карбюратора

Это актуально только для некоторых моделей «Солекс» и ДААЗ, предназначенных для установки на переднеприводные ВАЗы. Если магистраль слива топлива неисправна, деформирована, засорена, то будет перелив. Также рекомендуется проверить обратный клапан обратки.

Проблема в том, что карбюратор переливает бензин по причине трудностей сброса лишнего топлива в бак. Ему некуда деваться, и бензин попадает сначала в поплавковую камеру, а затем в цилиндры. Для устранения неисправности следует внимательно визуально изучить всю магистраль. Также нужно ее продуть вместе с обратным клапаном.

Причины и способы устранения неполадок

При обнаружении вышеперечисленных признаков следует проверить работоспособность РДТ одним из предлагаемых способов:

измерьте давление в топливной рампе, его величина должна составлять не менее 3 Бар;
отыщите шланг обратки и аккуратно передавите его пассатижами на работающем моторе;
отключите от регулятора вакуумный патрубок, ведущий от коллектора.

Самый надежный способ – измерение с помощью манометра. Прибор подключается к штуцеру на топливной рампе, проверка выполняется на работающем двигателе. Если давление ниже 3 Бар, дополнительно проверьте бензонасос – возможно, агрегат потерял производительность. Для диагностики понадобится тройник с манометром, врезанный в подающую линию. Если насос дает 3 Бар и больше, меняйте РДТ.

Причины потери работоспособности клапана выглядят так:

пружина потеряла упругость и позволяет мембране перепускать топливо при невысоком напоре;
загрязнение некачественным бензином;
заклинивание штока.

В силу особенностей конструкции (корпус элемента завальцован) ремонт регулятора давления топлива в большинстве случаев невозможен, деталь придется менять. Вариант промывки и продувки помогает лишь при засорах внутри элемента.

Передавливание обратной линии делается на холостых оборотах мотора, желательно – «на холодную». Если работа двигателя стабилизировалась, существует проблема с РДТ или насосом. Чтобы определить «виновника», все равно потребуется измерить давление на подаче. Снятие вакуумной трубки от коллектора пробуйте делать на повышенных оборотах – если клапан пришел в негодность, поведение силового агрегата не изменится.

https://youtube.com/watch?v=PEMmSVodwLU

Что делать если переливает карбюратор на ваз 2107

Главная » Новости

Опубликовано: 25.08.2017

ВАЗ-2107.ОЗОН.Уровень топлива. Холостой ХОД. Зажигание.

«Перелив» на карбюраторах 2108, 21081, 21083 Солекс и 2105, 2107 Озон автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 и пр. довольно распространенное явление. «Перелив» — сильное переобогащение топливной смеси поступающей в цилиндры двигателя автомобиля, по причине той или иной неисправности карбюратора или (и) топливной системы автомобиля. Порой даже невооруженным взглядом видно, как на холостом ходу топливо подтекает из распылителей диффузоров, при этом под капотом царит устойчивый запах бензина.

Признаки того, что карбюратор «переливает»

Если карбюратор «переливает», то довольно часто просто невозможно запустить двигатель автомобиля (особенно прогретый двигатель), присутствуют нестабильные или повышенные обороты холостого хода, которые зачастую не поддаются регулировке. Во время работы двигателя из глушителя выходит черный дым – последствие догорания в нем избытка топлива. Возможны «провалы» при нажатии на педаль «газа» — так как богатая топливная смесь заливает свечи. Да и сами свечи в черном нагаре или даже мокрые.

Причины «переливания» карбюратора

В первую очередь при «переливе» на карбюраторах 2108, 21081, 21083 Солекс, 2105, 2107 Озон автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 следует обратить внимание на работу поплавковой камеры:

Неисправен (негерметичен) игольчатый клапан. В ряде случаев он может просто «зависать» в открытом положении (иногда это лечится легким постукиванием молотка по крышке карбюратора)

Так же следует обратить внимание насколько плотно завернут корпус игольчатого клапана и наличие под ним уплотнительного кольца. Проверяется игольчатый клапан подаваемым на него разрежением

Статьи по проверке клапана:

«Игольчатый клапан карбюратора 2108, 21081, 21083 Солекс»,

«Игольчатый клапан карбюратора 2105, 2107 Озон».

oskar.odessa.ua

Экспертные советы

Как сливают топливо через обратку?

Дмитрий Свистунов

Основатель бизнеса. Эксперт в области мониторинга транспорта и контроля за расходом топлива.

В последнее время слив топлива через обратку стал очень популярен среди водителей и механизаторов.

Коротко о работе диз. топливной системы, питающей двигатель. На грузовых автомобилях, тракторах, комбайнах топливная система устроена так, что из бака выходят две трубки.

По одной трубке топливо с самой глубины бака подкачивается насосом низкого давления (ННД), через топливный фильтр грубой очистки (ФГО), подаёт на фильтр тонкой очистки (ФТО). Из ФТО идет в топливный насос высокого давления (ТНВД), далее топливо поступает уже к самому двигателю на форсунки. Также по трубопроводу низкого давления топливо может поступать к факельным свечам через электромагнитный клапан.

Ко второй трубке излишки топлива собираются из разных патрубков забрав тепло от агрегатов и сливаются в бак, таким образом в зимнее время топливо подогревается от работающего двигателя

Тут важно понимать, что обратка может быть тоже сложной системой. На разных автомобилях свой вид обратки

В основном обратка идет от ТНВД на ФТО и от форсунок, например, идёт правый и левый дренаж сходясь к тройнику и далее в бак. Топливо также может возвращаться от топливного фильтра (ФТО) через топливный бачок подогревателя.

Самые опытные водители подробно изучают свою топливную систему и в незаметных местах врезают тройники в обратку либо к трубопроводу низкого давления, шланг с запорным краном выводят в кабину и вставляют в канистру. Очень удобно, так как топливо подаётся под давлением и дополнительных насосов не требуется. Как только появился контролирующий человек, водитель закрывает кран, прячет шланг с краном под торпеду или под сиденья, убирает канистру.

Есть бесстрашные водители, даже не заморачиваются врезаться и просто от бака откручивают обратку, добавляют шланг и возвращают в кабину.

Мы встречали якобы целые трубки, идущие по видным местам, а под кабиной в недоступном месте и куда контролёр не залезет и не обнаружит, обратка обрезана с накрученным шлангом и краном. Через отверстие в полу кабины трубка входила в кабину.

Есть мастера, которые подключаются к патрубку низкого давления идущее к факелам через эл. магнитный клапан системы ЭФУ (электрофакельное устройство) предназначенное для облегчения пуска холодного двигателя. Ставят отдельно тумблер для управления эл. клапаном и заводят трубку в кабину.

А как в программе Омникомм можно обнаружить слив с обратки?

На самом деле очень просто! Благодаря непревзойденной аналитике расхода топлива Омникомм программа имеет различные настройки, которые позволяют для каждой машины грамотно выставить индивидуальные нормы расхода топлива. Как правило, это первые дни работы системы. Когда водитель ещё изучает в интернете, что ему поставили и как это можно обмануть.

Далее, если поршневая группа в порядке, форсунки настроены и работают правильно, когда машина выполняет одни и те же работы в одних и тех же условиях, двигаясь с грузом или без, с накачанными до нормы давлением в шинах. Система Омникомм чётко выдаёт все показатели без нарушений.

Как только водитель начинает сливать топливо через обратку, система Омникомм интуитивно находит начальную и конечную точку слива. Вычитает норму расхода из реально потраченного топлива и выдает в отчетах – Слив с количеством взятого топлива в литрах. Отображает это место на карте в виде красной иконки – слив.

Это также отчётливо видно на графике уровня топлива. Там, где двигатель тратил топливо по норме – наклон идёт маленький. А там, где был слив с обратки во время движения, наклон графика топлива очень резкий!!! Как будто машина, очень груженная взбиралась вверх на гору Арарат. Как правило, водитель не может обосновать такие вещи, почему вдруг машина истратила больше нормы на 20 литров сегодня на том же участке с таким же грузом, чем вчера или на прошлой неделе? Почему сливы хаотично появляются в разных местах и без закономерности? Почему с контролирующим лицом в кабине на том же участке слива нет? Водитель придумывает оправдания на ходу.

У меня форсунки стали лить.

В поршневой группе пропала компрессия.

Давление в шинах было низкое. (а почему по системе контроля давления в шинах в ПО Омникомм все показатели в норме?)

На АЗС заправили плохим топливо. (а Вы новое топливо не завозили, да и на сторонней быстро не заканчивается, и у других машин всё в порядке).

Сливы с обратки опытные водители делают только на ходу! И крайне редко, без движения стоя на месте со включенным двигателем сливают только новички.

Предыдущий совет

Как сливают топливо из бака?

Следующий совет

Могу ли я использовать отчеты Omnicomm Online в качестве доказательства в суде?

Почему переливает карбюратор ваз 2109

Почему заливает свечи автомобиля Ваз 2109? Раз Вы читаете данную статью, то прекрасно знаете, что если у автомобиля Ваз 2109 зальет свечи, то двигатель не будет заводиться. Не заводится двигатель потому, что на залитой бензином свече не возникает искра. Причины залива свечей Ваз 2109 карбюратор: 1) Залипла игла поплавкового клапана карбюратора. 2) Слишком высокий уровень бензина в поплавковой камере. 3) Прогрев двигателя с закрытой воздушной заслонкой и последующая попытка завести заглохший двигатель опять таки с закрытой воздушной заслонкой (подсосом). 4) Нарушены фазы газораспределения(неправильно выставлены метки ГРМ)

Снимаем высоковольтный провод со свечи Ваз 2109

1) Игла поплавкового клапана карбюратора регулирует уровень бензина в поплавковой камере. Игла может залипнуть в разных положениях: если она залипнет в закрытом состоянии, то Ваз 2109 Вы не заведете, так как бензин не будет поступать в поплавковую камеру. Если же игла залипнет в полностью открытом состоянии, то карбюратор начнет переливать бензин в коллектор и цилиндры Ваз 2109. Смесь при этом получается переобагощенная и при полностью закрытом подсосе свечи может залить напрочь. Что делать если заливает свечи из-за неисправной иглы поплавкового клапана? Ответ прост — необходимо заменить иглу и правильно выставить уровень бензина в поплавковой камере карбюратора Ваз 2109. 2)При слишком высоком уровне бензина в поплавковой камере игла работает исправно, но поплавковый механизм настроен так, что уровень бензина слишком высок. Последствия этого опять таки неприятные: заливание свечей и слишком высокий расход бензина. Устранение: выставить правильный уровень бензина в поплавковой камере карбюратора без замены иглы. 3) Некоторые товарищи прогревают карбюраторный двигатель Ваз 2109 следующим образом: заводят машину с закрытым подсосом, оставляют её заведенной для прогрева, а сами идут домой пить чай. Когда чай попили, приходят, а машина заглохла. Пытаются завести, а она не заводится. Не заводится она потому, что свечи залило бензином. Ошибка любителей попить чай при прогреве карбюраторного двигателя Ваз 2109 следующая: по мере прогрева двигателя необходимо приоткрывать дроссельную заслонку. По мере прогрева двигателя изменяются условия горения горючей смеси в цилиндрах автомобиля, если изначально искра слабая и цилиндр холодный, то по мере прогрева искра становится сильнее, нагревается цилиндр и смесь становится переобагощенной. Как следствие двигатель глохнет, так как смесь переобагощенная. Приходит попивший чая хозяин и видит, что двигатель заглох и начинает пытаться его завести при закрытой воздушной заслонке и заливает свечи Ваз 2109. Потом приходится свечи выкручивать, сушить а заводить Ваз 2109 заново. Как просушить свечи Ваз 2109 будет описано ниже. 4) Если проскочил ремень ГРМ и нарушены фазы газораспределения, то двигатель не будет заводиться, либо будет заводиться и работать неправильно. То есть искра будет подаваться не в конце такта сжатия, а позже. При этом горючая смесь будет сгорать не полностью. Двигатель Ваз 2109 при этом не развивает полной мощности, увеличивается расход топлива. Что делать если Вы всетаки залили свечи Ваз 2109. Вы спросите: «А как узнать, что свечи залило?». Берем свечной ключ и выкручиваем первую свечу.

Выкручиваем свечу свечным ключом Ваз 2109

Осматриваем её, если она вся черная, мокрая и пахнет бензином значит её залило.

Свеча зажигания Ваз 2109

Выкручиваем все свечи,помечаем обязательно высоковольтные провода, чтобы потом не перепутать.

Довольно часто владельцам ВАЗ-2109 карбюратор приходится решать проблему, особенно зимой, суть которой заключается в так называемой заливке топливом свечей зажигания. Если бензин попадет на эти элементы, автомобиль просто не заведется, несмотря на то, что накануне он исправно работал и ни разу не подвел водителя в пути.

Почему заливает свечи зажигания с наступлением холодов на ВАЗ-2109 карбюратор? Именно на этот вопрос следует дать ответ перед тем, как самостоятельно приступить к устранению данной проблемы.

Регулировка карбюратора после сборки

После сборки карбюратора необходимо произвести его регулировку. Необходимо настроить:

поплавковый механизм;
пусковое устройство;
систему холостого хода.

Первый этап настойки карбюратора осуществляется на снятом с двигателя устройстве.

Регулировка поплавкового механизма

плоскогубцы;
сверло диаметром 1 мм;
штангенциркуль;
небольшая линейка.

Собрав крышку карбюратора, переворачиваем её вверх ногами, чтобы поплавки были сверху.

Переворачиваем крышку поплавками вверх

Оцениваем положение поплавков относительно стенок поплавковой камеры

Расстояние должно быть 1±0,25 мм

Расстояние должно составлять 34 мм

Полный ход должен составлять 15 мм

Проверка работы ускорительного насоса

Прежде чем приступить к регулировке пускового устройства, не помешает проверить, как работает ускорительный насос. Проверка производится при установленном на двигатель корпусе карбюратора (без крышки).

Рычагом ручной подкачки закачиваем топливо в поплавковую камеру.
Взявшись рукой за рычаг дроссельной заслонки, резко открываем её несколько раз, наблюдая за соплами распылителя. Из них должны вырываться тонкие, но сильные и без разрывов струйки топлива. Они должны быть направлены точно на дно впускного колодца, не задевая стенок смесительных камер и заслонок.
Если струйки слабые, необходимо дополнительно прочистить распылитель, или заменить его. Если же они падают на стенки камер или заслонки, следует аккуратно подкорректировать положение носиков распылителя при помощи круглогубцев.

Струйки топлива из сопел распылителя должны падать на дно впускного колодца, не задевая стенок камер и заслонок

Регулировка пускового устройства

После настройки поплавкового механизма и проверки насоса-ускорителя карбюратор собирается и устанавливается на двигатель без воздушного фильтра. Следующий этап — регулировка пускового устройства. Её цель — выставление пусковых зазоров воздушной и дроссельной заслонок для стабильного и уверенного запуска холодного двигателя.

Необходимые инструменты и средства:

шлицевая отвёртка;
ключи на 7 и на 8;
тахометр (если в автомобиле тахометра нет, потребуется автотестер с возможностью измерения оборотов двигателя);

Также желательно присутствие помощника.

Вытягиваем ручку «подсоса» на себя, полностью закрывая воздушную заслонку.
Просим помощника запустить двигатель и наблюдаем за поведением воздушной заслонки. При запуске, после первых вспышек топливной смеси в цилиндрах, пусковое устройство должно немного приоткрывать её. Если этого не происходит, значит, пусковое устройство не отрегулировано.

При запуске двигателя воздушная заслонка должна приоткрываться

Тахометр подключаем к выводу «К» катушки и к массе

Полностью закрываем воздушную заслонку

Приоткрываем заслонку на 1/3

Вращаем винт для регулировки количества оборотов

Регулировка холостого хода

шлицевая отвёртка;
автотестер с тахометром.

Подключаем щупы тахометра к катушке и «массе».
Запускаем двигатель и прогреваем его до рабочей температуры.
Рукой вращаем винт количества топлива, добиваясь 750–800 оборотов в минуту.

Винтом количества устанавливаем обороты 750–800 об/мин

Винтом качества устанавливаем максимальные обороты

Устройство карбюратора Солекс 21083

Характерной особенностью карбюратора 21083, связанной с его назначением для поперечного расположения двигателя, стала двухсекционная камера с двумя поплавками, позволяющая стабилизировать состав смеси при разгонах, торможениях и резких поворотах с переменными ускорениями.

Поплавковая камера

Оба поплавка связаны между собой общим кронштейном, надавливающим при всплытии на шариковый подпружиненный клапан подачи бензина от топливного насоса. Таким образом уровень топлива, являющийся базовой величиной для многих настроек, поддерживается постоянным. Небольшие колебания не сильно влияют на работу и учтены при калибровках.

Надпоплавковое пространство сбалансировано, то есть в нём поддерживается давление уже после воздушного фильтра, чтобы его переходное сопротивление не влияло на настройки.

Система холостого хода

Холостой ход обеспечивается менее сложным способом, чем в Озоне, здесь нет полностью автономной системы. Бензин поступает из эмульсионного канала главной дозирующей системы первой камеры, после чего смешивается с воздухом от воздушного жиклёра холостого хода, и образовавшаяся смесь подсасывается через отверстие под дросселем первой камеры.

В системе также присутствует электрический клапан принудительного холостого ходя, перекрывающий топливо во время торможения двигателем и переходное отверстие переменного сечения в стенке рядом с краем дроссельной заслонки.

Главная дозирующая система

Состоит из двух главных топливных жиклёров, двух воздушных и эмульсионных трубок, по одному комплекту на каждую камеру. Смесь образуется в малых диффузорах, установленных внутри воздушного потока через большие диффузоры первой и второй камер.

Потоки подключаются последовательно по мере роста нагрузки, путём поочерёдного открытия обеих дроссельных заслонок.

Качественный состав смеси определяется соотношением сечений жиклёров и уровнем топлива в поплавковой камере. Количество соответствует скорости потока и разрежению в диффузорах.

Ускорительный насос

Для обогащения смеси в момент резкого открытия дросселей из-за инерционных эффектов приходится применять дополнительный ускоряющий насос. Это диафрагма, приводимая через шток от кулачка на приводе дросселей, впрыскивающая бензин через распылители в обе камеры.

Когда вторая камера ещё закрыта, чтобы избежать накопления там бензина от ускорителя дроссель установлен с небольшим зазором относительно стенок, через который и уходит добавочный бензин.

Экономайзер

При достаточно большой нагрузке дроссель первой камеры открывается полностью, разрежение под ним падает, и это изменение давление используется для дополнительного обогащения смеси.

Делает это подпружиненная диафрагма экономайзера мощностных режимов, открывая дополнительный канал поступления топлива к распылителю первой камеры. При малых нагрузках разрежение отводит диафрагму от шарикового клапана и не даёт обогащать смесь.

Эконостат

Самая простая система карбюратора, работающая при больших нагрузках, полном открытии обеих заслонок и максимальных частотах вращения коленчатого вала.

Состоит из распылителя и единственного топливного жиклёра, забирающего бензин из поплавковой камеры. Начинает подсасывать дополнительное топливо при большом потоке воздуха, создающем необходимое разрежение в зоне распылителя.

Ручной регулятор заслонки (подсос)

Смесь при пуске холодного двигателя надо обогащать, поэтому в карбюраторе установлена воздушная заслонка с ручным приводом через тросик из кабины. При вытягивании подсоса воздух в первую камеру перекрывается, а дроссель немного приоткрыт, что обеспечивает требуемый состав.

После первых вспышек разрежение растёт, через диафрагму приоткрывая воздушную заслонку для исключения чрезмерного обогащения и заливания свечей.

Все механизмы могут регулироваться, обеспечивая оптимальный пуск. На некоторых модификациях ручной привод исключён с установкой автоматической пусковой системы, активируемой полным нажатие педали акселератора.

Не держит игольчатый клапан Солекс 21083

Игольчатый запорный топливный клапан поплавковой камеры карбюратора Солекс 21083 со временем перестает «держать» напор топлива. Это чревато целым рядом неисправностей в работе карбюратора и двигателя автомобиля. На примере карбюратора Солекс 21083 попробуем разобраться почему не держит игольчатый клапан, всегда ли причиной является его неисправность и, что делать если по всем признакам он вышел из строя.

Причины неисправности

— Нарушена герметичность игольчатого клапана

Со временем герметичность соединения «игла клапана — седло клапана» нарушается. Появляется выработка в зоне прилегания этих деталей и клапан перестает «держать» напор топлива. Причины этого явления — возрастной износ или низкое качество детали.

Клапан и поплавки

— Перекачивает бензонасос

Топливный насос (бензонасос) системы питания двигателя автомобиля должен создавать давление топлива над игольчатым клапаном в пределах 0,2-0,3 атмосферы. В случае, если не отрегулирован привод бензонасоса (сильное выступание толкателя) давление превысит нормальное значение и клапан приоткроется. давая доступ лишнего топлива в поплавковую камеру. Карбюратор начнет «переливать».

— Не работает «обратка»

При заклинивании клапана обратной магистрали или ее засорении лишнее топливо не сбрасывается в топливный бак, создавая излишнее давление на игольчатый клапан. Он перестает «держать» напор.

«Обратка» топливной системы автомобилей ВАЗ 2108, 2109, 21099

— Поплавки задевают за стенки поплавковой камеры

Поплавки задевают за стенки поплавковой камеры и не дают клапану полностью закрыться.

Их боковые поверхности должны быть параллельны отпечатку стенок поплавковой камеры на картонной прокладке крышки. Если параллельности нет, то разводим или наоборот сводим поплавки и добиваемся их точного расположения относительно отпечатка.

Проверка положения поплавков на крышке карбюратора Солекс

К числу других причин по которым «не держит игольчатый клапан карбюратора Солекс» можно отнести подклинивание иглы клапана в корпусе (лечится легким постукиванием молотка по крышке карбюратора), появление паровых пробок в бензонасосе и топливной магистрали, создающих избыточное давление на клапан (лечится заменой бензонасоса ДААЗ на Пекар). Помимо этого, возможно корпус клапана не до конца завернут в крышку карбюратора.

Как самостоятельно устранить неисправность игольчатого клапана?

Для начала проводим проверку герметичности игольчатого клапана. Для этого снимаем крышку карбюратора, надеваем на штуцер «обратки» трубку, затыкаем другой штуцер. Ставим крышку горизонтально и создаем разрежение в трубке (втягиваем ртом воздух). Исправный клапан «держит» секунд 5-10, потом начинает пропускать воздух. Подробнее «Проверка игольчатого клапана карбюратора Солекс 2108, 21081, 21083».

Проверка герметичности игольчатого запорного клапана карбюратора Солекс подачей разрежения

В случае если проверка показала, что клапан исправен, проверяем привод бензонасоса и продуваем клапан «обратки».

Неисправный клапан заменяем новым, так как старый ремонту не подлежит.

Примечания и дополнения

Игольчатый клапан Солекс 21083 является одним из элементов поплавкового механизма карбюратора. Он работает в паре с поплавками и позволяет автоматически дозировать поступление топлива в поплавковую камеру конкретно для каждого режима работы двигателя.

Источник

Разновидности клапанов

1 Разновидности клапанов
2 Немного о ТНВД

В современных ТНВД используется несколько клапанов. Один из главных – нагнетательный. Рассмотрим его функции и задачи.

В одну из задач нагнетательного клапана входит препятствование проникновению газов из двигателя внутрь ТНВД.
Благодаря этому клапану уменьшается подтекание форсунок, остановка впрыска форсунок проводится резко и моментально.
Он обеспечивает улучшение наполнения насоса топливом.
Создаёт в системах остаточное давление и позволяет уменьшать его, что даёт возможность чётче выдерживать фазы впрыска, и лучше контролировать процесс.
Нагнетательный клапан корректирует подачу горючего, приближая характеристику к идеальной.

Принято различать нагнетательные клапаны по типу: цилиндрический вариант, комбинированный, грибовидный и т. д.

Грибовидный нагнетательный клапан
Наибольшее распространение	Дизельные системы
Клапанс отсасывающим пояском	Прижимается к гнезду пружиной а его подъем зависит от ограничителя
Принцип действия	В процессе нагнетания топливо давит снизу на грибок клапана, вследствие чего он поднимается и открывает доступ к форсунке. При прекращении подачи пружина опускает клапан вниз, а затем плотно прижимает его к гнезду. При входе отсасывающего пояска в направляющую происходит увеличение объема нагнетательной линии и снижение давления в системе.
Цилиндрические клапаны
Форма	Стакан
Масса	Масса цилиндрических клапанов по сравнению с грибовидными меньше. Они позволяют обеспечить заметное уменьшение объема штуцера.
Пластинчатые клапаны
Устройство	Просты по устройству, обладают малой массой, поэтому малоинерционны.
Принцип действия	При повышении давления поднимаются обе пластины. Когда нижняя пластина упирается в выступ гайки, верхняя продолжает передвигаться вверх и открывает доступ топливу к штуцеру.
Комбинированные клапаны
Назначение	Комбинированные клапаны применяют для устранения колебаний в нагнетательном топливопроводе.
Принцип действия	Клапансостоит из двух пластиодна из которых нагружена пружиной. При ходе нагнетания пластина 1 передвигается вверх и выступами упирается в корпус. Топливо проходит через отверстие в нижней пластине, обтекает верхнюю пластину и поступает в нагнетательный топливопровод. После отсечки давлением топлива верхняя пластина прижимается к нижней, разобщая топливопровод и насос высокого давления.
Двойные клапаны
Сфера применения	Двойные клапаны устанавливают в ответственных тяжелых дизелях.
Назначение	Наличие двух последовательно расположенных клапанов обеспечивает большую надежность работы топливной системы, так как создается большая герметичность узла. Кроме того, в случае выхода из строя одного из них при заедании или попадании под конус твердых загрязнений другой продолжает самостоятельно выполнять функции разобщения трубопровода и насоса.

Установка обратки на К-151В

Меня так заколупал штатный бензонасос Б9В своими палеными ремкомплектами с мембранами превращающимися в марлю и растворяющимися резинками клапанов, что поставил себе бензонасос «Пекар» 900-й серии.Но в процессе эксплуатации было выявлено что «пекар» передавливает иглу поплавковой камеры и мотор начал жрать бензина ведрами. Расход с 12 литров подпрыгнул до 20-25…

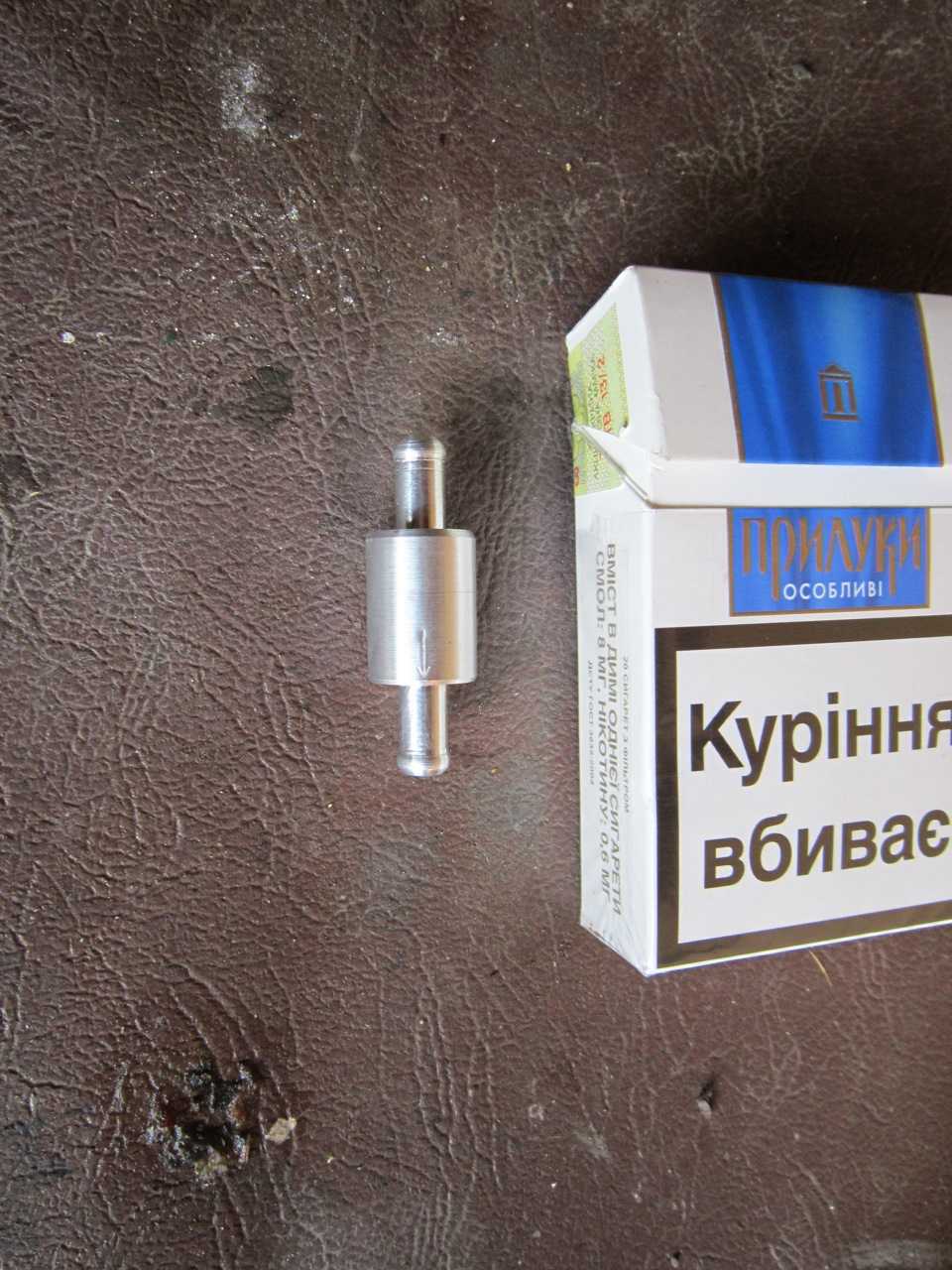

Решил ставить обратку на карбюратор. Так как К-151В штатно не комплектуется штуцером обратки, пришлось покупать этот штуцерок с другой модели карбюратора этой серии, которые ставили на «Волги» и «Газели»

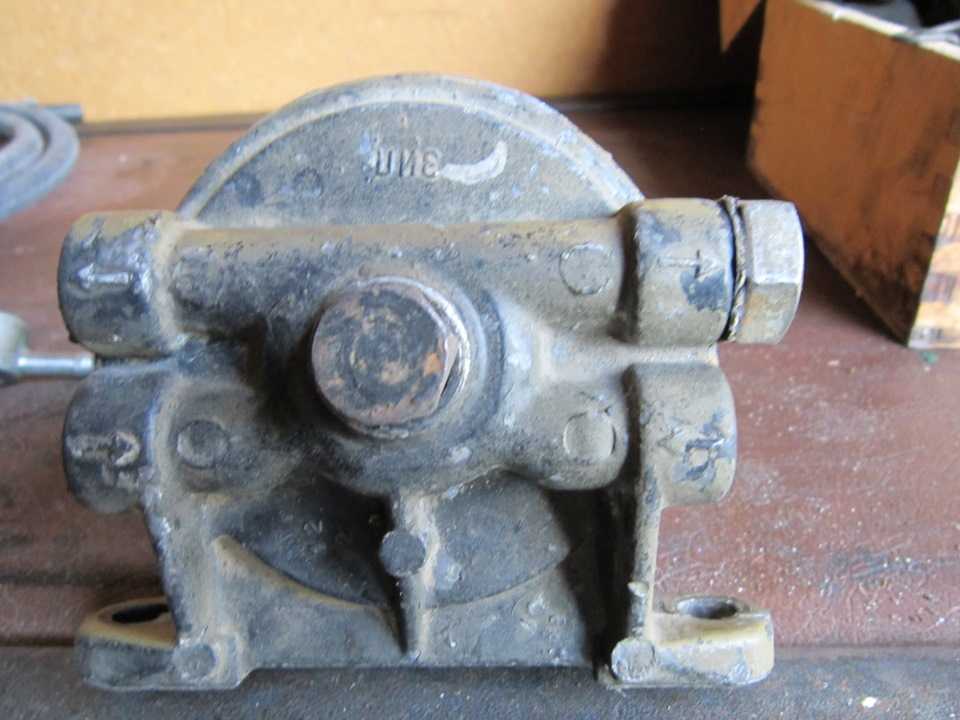

Фильтр грубой очистки был подарен одноклубником с Украинского УАЗ-клуба.

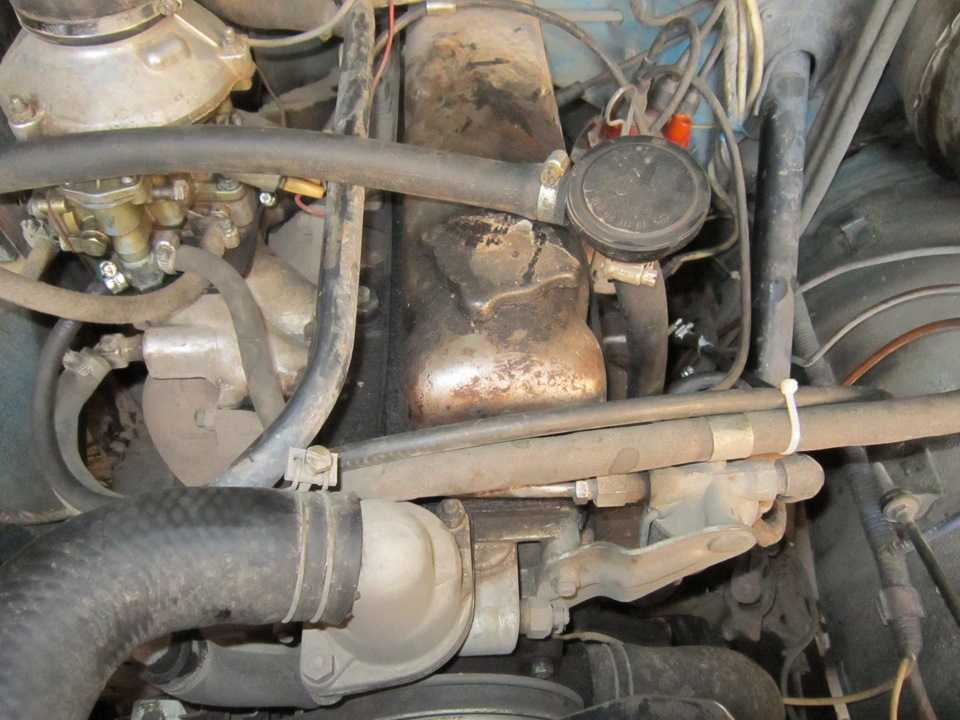

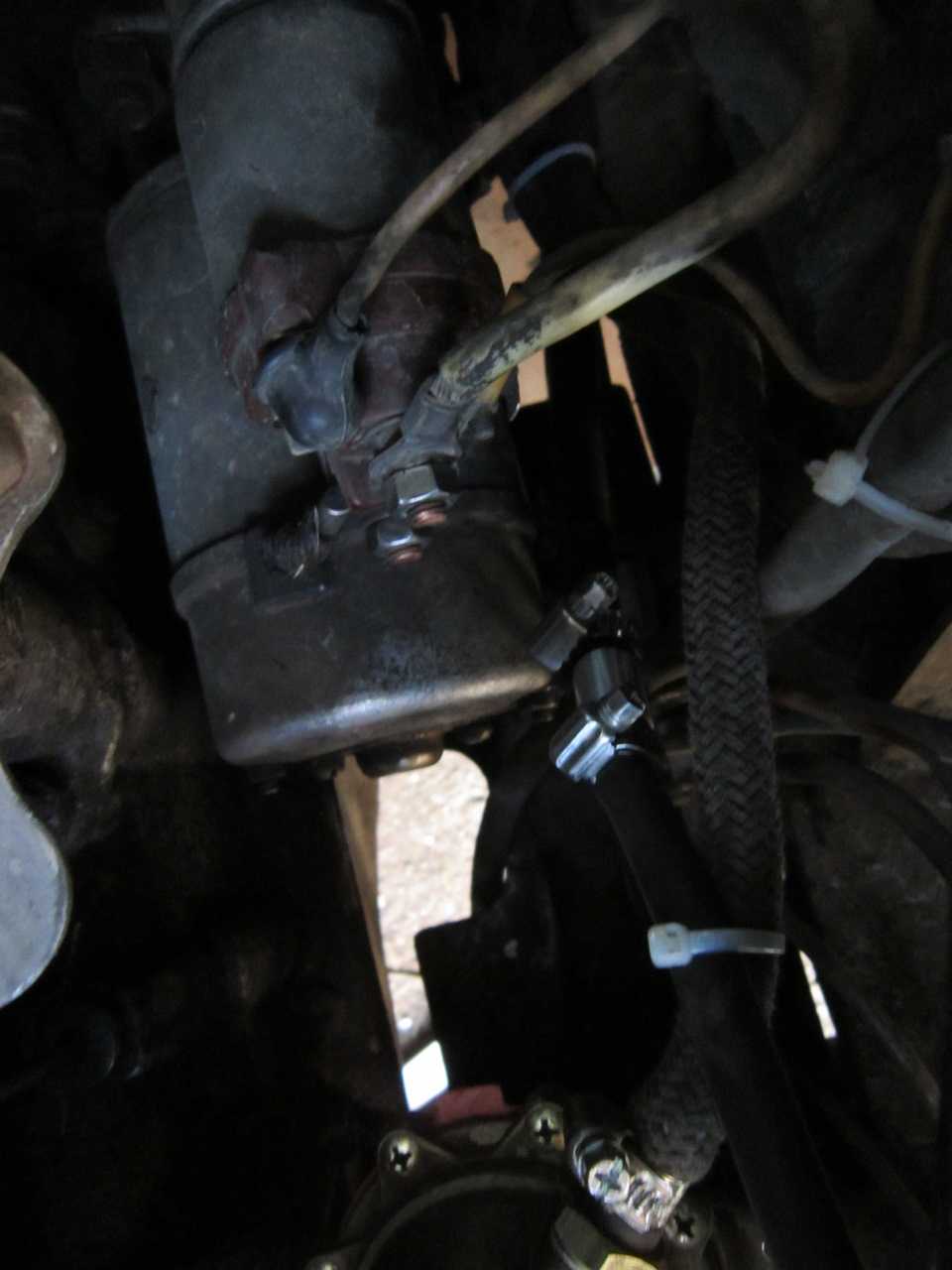

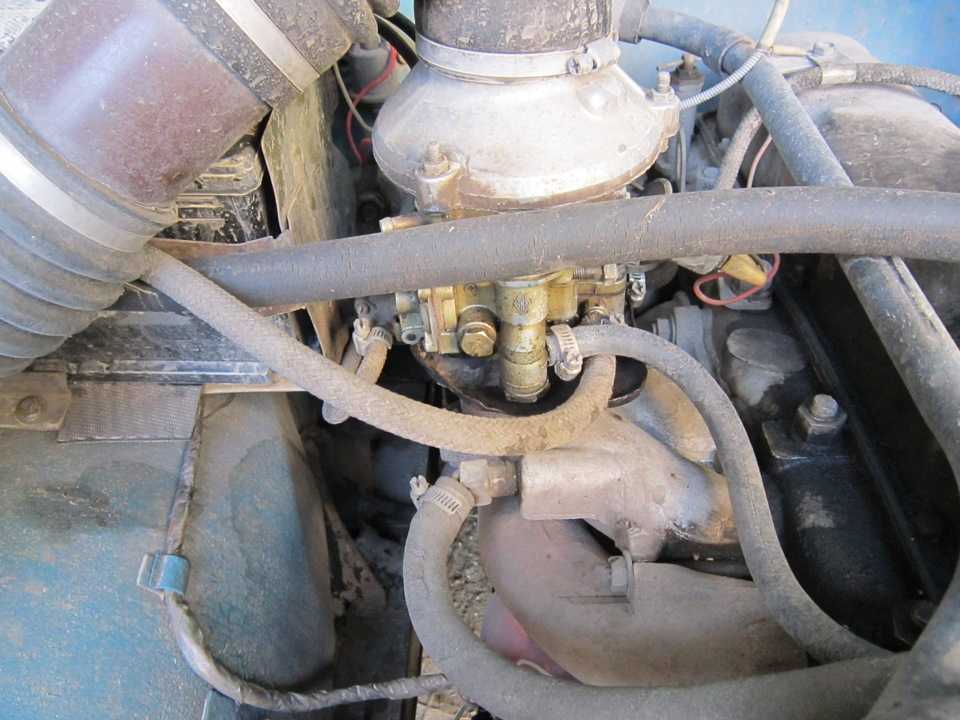

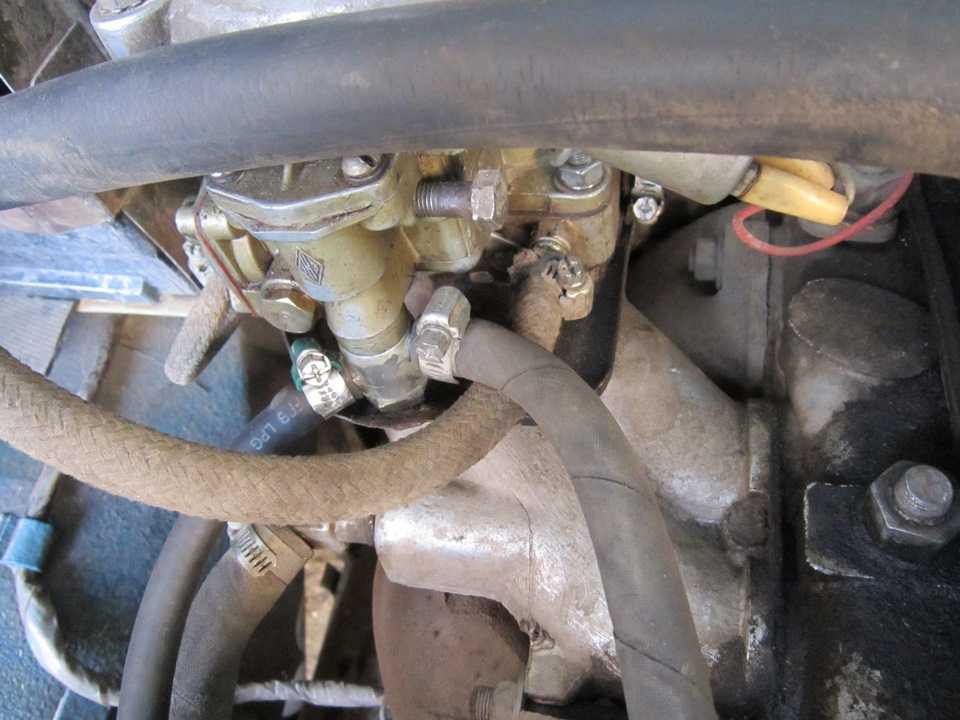

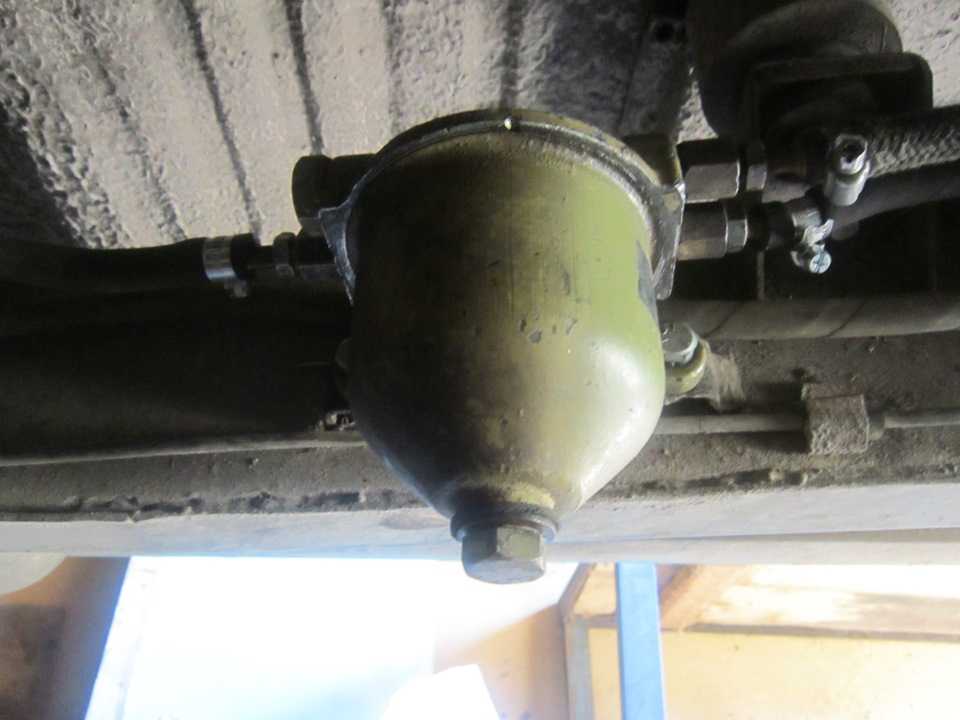

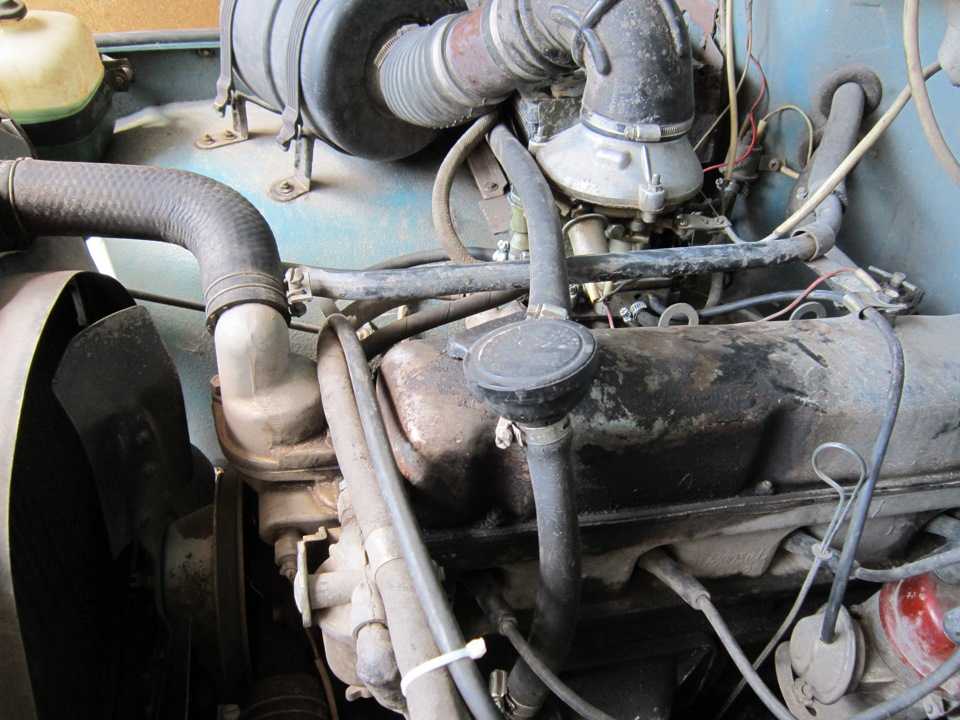

Теперь собираем это до кучи и устанавливаем:

Во время проверки работоспособности офигел от количества топлива которое сбрасывается в обратку. За 3-4 минуты работы двигателя на холостом ходу, наполнилась 2-литровая пластиковая бутылка…

Ходовые испытания показали что движок лучше работает. Вроде как второе дыхание открылось. И самое главное — расход опять 12 литров!

Покупал:штуцер подачи и обратки — 25 грнОбратный клапан ВАЗ-2108/09 — 17 грн3 метра шланга — 75 грн5 штук хомутов D10-16 мм — 15 грнмаслобензостойкая резина для прокладки под крышку фильтра — 18 грн
