Замена шкворней газели, протяжка втулок, как это делать своими руками

Как проверить люфт в шкворнях Газель

Есть определенные признаки, по которым можно понять, что в шкворнях на Газели появился люфт:

происходит неравномерный преждевременный износ протектора шин;
в подвеске появился стук;
автомобиль плохо слушается руля.

Проверить подвеску на люфты достаточно просто, для этого необходимо вывесить машину на домкрате и покачать каждое колесо сверху вниз. Если люфт ощущается (более 2-3 мм), необходимо вставать не ремонт.

Газель – машина очень живучая, и даже с люфтами в подвеске может ездить довольно долго. Но с разбитыми втулками эксплуатировать авто крайне нежелательно, могут быть нехорошие последствия:

разобьется посадочное место под втулки в передней балке, тогда сама балку придется менять, а она стоит недешево;
резина быстро износится, придется менять колеса;
ездить на Газели с большими люфтами опасно, можно попасть в аварию.

Нагрев балки

Нагрев её мы также нагреваем и сам шкворень. Балка находится снаружи остывает быстрее, шкворень в нагретом состоянии становится толще, а балка начинает еще сильнее сужаться. Бить стучать бесполезно, пока они не остынут естественным образом до температуры окружающей среды, принудительное охлаждение тоже ничего не даст, нужно ждать, а лучше оставить эту затею на следующий день, утро вечера мудренее, это же все из жизни.

Выбить конечно можно и сразу. Если балку постоянно держать в нагретом состоянии желательно до красна, но тогда она просто придёт в негодность. Как правило на утро шкворень легко выходит из балки. По закону подлости если разборка одной стороны не составила хлопот , то вторая обязательно приносит какой нибудь сюрприз. Спешка ненужна. Самое главное здоровье, а железки они никогда не закончатся. Одни уйдут в металлолом, нальют другие.

Заплатки на кузов

Заплатки на кузов Газ 24

Данный вариант ремонта чаще всего проводят на кузове Газ 3110, Газ 69, 24, 3102 и Газель, если заметны участки, подвергнувшиеся коррозии. Ниже приведен подробный алгоритм действий:

С помощью болгарки вырезается ржавое место кузова. Если кузов настолько прогнил, что появилось отверстие, срезать его следует, добавляя 1-2 сантиметра по всему периметру.

Внимание. Вырезать дыру желательно ровно, например, соблюдая прямоугольную форму или квадратную

Это делается для того чтобы заплатка ставилась удобнее, без проблем.

Дальше:

Металлические поверхности вокруг краев отверстия тщательным образом зачищаются. Также проводится зачистка заусенцев изнутри дыры, что легко осуществить с помощью напильника;
Затем надо подготовить подходящую заплату из куска стального листа, имеющего толщину не меньше 0,8 мм.

Вначале заплатка приваривается по углам не сплошным швом, а лишь слегка прихватывается для точности;
Затем идет полная сварная линия, приварка осуществляется внахлест.

Зачистка швов – обязательная процедура сварочных работ;
После этого на место работы наносится автомобильная шпатлевка;
Наносится затем грунт, вначале стартовый, а затем финишный;
Выровненная поверхность окрашивается в нужный цвет.

Герметизация сварного шва

Эксперты кузовного дела рекомендуют также производить герметизацию сварного шва. Благодаря этому поставленная заплата прослужит на Газ 3110, 69, 24, 3102 и Газели гораздо дольше. Герметизация – это операция по устранению возможного попадания влаги на сварной шов через шпатлевку.

Помимо этого, было бы неплохо провести антикор обработку всех швов и самой заплаты. Это делается перед грунтованием, нанесением шпатлевки.

Что делать, если лопнула рама ГАЗели?

Совет профессионалов – не пытаться устранить дефект самостоятельно. Дело в том, что в кустарных условиях нереально восстановить раму до заводского уровня, следовательно, после такого ремонта, эксплуатация транспортного средства будет небезопасна.

Если дефект невиден невооружённым глазом, рекомендуется провести диагностику рамы. Это поможет выявить линейные отклонения, обнаружить внутренние повреждения. В ситуациях, когда повреждения очевидны, принимается решение о восстановлении или замене. Рассмотрим несколько типовых ситуаций.

Трещина на раме

В таких ситуациях, ремонт поперечины рамы ГАЗели выполняется сваркой. Однако выше было сказано, что такой способ не является надёжным. Поэтому участок шва усиливается дополнительными вставками, которые будут способствовать снижению нагрузок.

В качестве альтернативы, раму можно разрезать на участке лопнувшего металла и соединить балки удлиняющими вставками. Такие элементы надвигаются на концы рамы, и фиксируются клёпаным соединением через монтажные отверстия. Длина колёсной базы при этом не увеличивается.

Рама прогнила

Здесь ремонт обычно нецелесообразен. Разумеется, грамотное усиление рамы ГАЗель поможет снизить нагрузку на слабые участки, но это так называемое «латание дыр».

Восстановление прогнивших рам является дорогим удовольствием, поэтому конструкцию лучше поменять.

Раму скрутило

Линейную деформацию можно устранить. Для этого металл нагревается и вытягивается, восстанавливая нарушенную геометрию. Если изгиб сильный и при вытягивании существует риск повредить металл, делаются контрольные отметки, деформированная часть между ними вырезается и заменяется новым швеллером.

Снятие передней балки Газель

Если выбить шкворни на месте никак не получается, приходится снимать балку целиком. Делаем это следующим образом:

так же, как и в рассматриваемом выше варианте, снимаем колеса, вывешиваем переднюю ось автомобиля;
от суппортов с обеих сторон отсоединяем тормозные шланги;
снимаем тормозные суппорты;
демонтируем передние амортизаторы;
отсоединяем от балки длинной рулевую тягу вместе с рычагом;
с каждой из двух сторон отсоединяем по четыре гайки крепления балки к рессорам;
выкатываем балку, снимаем с нее поворотные кулаки.

Дальше производим ЗШ. На снятой подвеске даже тяжелым молотком выбивать шкворни очень удобно, а при очень резком сильном ударе и большой кувалде с места стронуть можно практически любой самый «мертвый» шкворень.

Усиление рамы

Это помогает устранить недостатки жесткости конструкции, предотвратить выявление трещин и скручивание балок при последующей эксплуатации транспортных средств. Усиление рамных конструкций допускается техническим регламентом, но только в определённых случаях.

Варианты усиления

Исходя из контекста действующего регламента, для повышения надёжности рамы допускается лишь два способа:

Перераспределение нагрузок на опорные точки. Выполняется на участке крепления кузова, и нужный эффект достигается за счёт установки подрамника. Сваривается эта конструкция из металлопрофиля, способствует снижению динамических нагрузок на несущее основание.
Сегментарное усиление. Здесь повышается прочность отдельных, потенциально слабых участков. Такое усиление обычно выполняется П-образными вставками, которые размещаются внутри продольных лонжеронов. Такой вариант отлично подходит для укрепления участков с приваренными либо приклёпанными элементами.

Нужно отметить, что усиление рамы не относится к внесению изменений в конструкцию транспортного средства, ведь линейные размеры и характеристики шасси остаются неизменными. Поэтому отдельно регистрировать такую доработку в ГИБДД, не требуется.

Ремонт и замена шкворней на автомобиле Газель

Автомобиль Газель завода АвтоГАЗ относится к такому классу машин, которые используются, как правило, с максимальной интенсивностью. Его технические характеристики, в частности, шкворневая подвеска, обеспечивают Газели широкую сферу применения, как для производственных нужд, так и для личных целей.

Так выглядит Газель

Шкворня, как элементы ходовой изначально имеют ограниченный ресурс, а при эксплуатации под нагрузками он, естественно, уменьшается. Замена шкворней на газели своими руками существенно сократит расходы на проведение ремонта, а также позволит владельцу восстановить работоспособность своего автомобиля в кратчайшие сроки.

Функциональное назначение шкворней в автомобиле

Так выглядит шкворня в разборке

Прототипом для подвески автомобиля с использованием шкворней послужило устройство обычной колёсной телеги, которые применялись ещё в ХIХ веке и использовали осевой шарнирный механизм.

Принцип действия шкворневой подвески также основан на свойствах сферического шарнира, который обеспечивает свободный ход колеса и крепление ступицы, обеспечивая тем самым возможность автомобилю выполнять повороты в рамках ограничений рулевого управления.

Составные передней подвески Газель

Основным показателем устойчивости машины при манёврах является установленные поперечные и продольные углы наклона каждого шкворня, которые обеспечивают комфортное передвижение.

Материалом для изготовления шкворней является прочная закалённая сталь, а все полости, которые с ним соприкасаются, набиваются смазкой.

Смотрите в видео:замена шкворней на Газели.

Сфера применения шкворней в подвеске распространяется в основном на грузовые и среднетоннажные автомобили, такие как Газель, а также на машины повышенной проходимости, предназначенные для движения по бездорожью проходимости. Это обусловлено сочетанием в данной конструкции простоты, надёжности и ремонтопригодности.

Правильная эксплуатация и своевременное обслуживание будет гарантией долгой и надёжной работы шкворней в автомобиле.

Признаки износа шкворневой подвески на Газели

Прежде, чем приступать к ремонту подвески необходимо убедиться, что замена шкворней на Газели действительно необходима.

Первыми признаками неисправного шкворня могут служить следующие симптомы:

Появление металлического звука при ударе по колесу.
Биение в руль на скорости.
Затруднения при повороте рулевого колеса.
Ярко выраженный износ внешней или внутренней части покрышки.

Рекомендуем посмотреть: как проверить неисправность шкворней на Газели.

Однако наличие данных проявлений может быть вызвано и другими неисправностями ходовой, поэтому необходимо провести дальнейшую диагностику для локализации и уточнения степени износа деталей подвески.

Для полной уверенности, что шкворня в Газели требуют замены нужно:

поднять автомобиль домкратом, обеспечив подвешенное состояние колеса;
зафиксировать педалью тормоза ступичный механизм;
покачать колесо в вертикальной плоскости.

Так выглядит изношенный шкворень

Наличие люфта в колесе при качании говорит о неисправности шкворня, который подлежит замене.

Технология замены шкворней на Газели

Для проведения ремонта шкворневой подвески на Газели необходимо подготовить следующие детали и инструменты:

Ремонтный комплект, который содержит все необходимые детали, включая новые шкворня.
Развёртку на Газель 25 мм, а также держатель.
Набор головок, ключей.
Съёмник ступичных подшипников.
Смазку шруса, карбюраторный очиститель и жидкость ВД-40.
Шкворневую смазку и фиксатор резьбы.

Смотрите в видео: замена шкворневой на Газели.

https://youtube.com/watch?v=H-f6CxHuZFM

Рекомендуется производить замену обоих шкворней на оси в рамках одного ремонта, чтобы обеспечить идентичность работы рулевого механизма при движении.

Переднюю часть автомобиля необходимо вывесить, посредством домкрата и подставных упоров, которые ставятся под балку, а также снять колеса, обеспечив тем самым возможность проведения ремонтных работ.

Замена крышек шкворней Газель на усиленные, шприцовка шкворней

Решил заменить крышки шкворней на усиленные, так как при предпоследнем смазывании шкворней две крышки, а точнее прокладки хорошо пропускали! В этот раз одна стала гнать смазку из пресс-маслёнки сразу через себя. Объездив три магазина нашёл как раз те что хотел:

И чего мелочится, таких 4-ре штуки

Первым делом надфилем обработал все производственные заусенцы и убрал грязь. Был немного расстроен отсутствием граверов в комплекте и посредственностью пресс-маслёнок (в итоге пресс-маслёнки были заменены тоже на угловые, но с углом 90 градусов… по двум причинам, 2 из комплекта развалились в руках и не держались, как бы я их не закручивал, а оставшиеся 2 для возможности смазать шкворень нужно было выкручивать… ну их нах в общем). Столкнулся с проблемой чрезмерной длины болтов, которые шли в комплекте с крышками из-за чего один болт, имея запас по ходу в 2-3 мм, у меня свернулся и пришлось его высверливать… хотя вроде толком я его не тянул. Плюнул, стал менять остальные крышки, справа верхняя крышка встала как литая, попробовал смазать… хрен… отвернул, посмотрел, всё норм, опять завернул и опять хрен… мату от меня было минут 5! Было уже темновато и валил снег, решил вместо установки фонарей и плёнки над собой отложить всё на завтра. С утра сходил за метчиком на всякий случай, аккумуляторную дрель-шуруповёрт позаимствовал и в путь… сначала выверлил болт, прошёлся метчиком… поставил крышку, прокачал, всё норм. Началось самое интересное, почему не качает казалось бы идеально вставшая крышка? В итоге получилось что шкворень слишком высоко был установлен с завода и уплотнительная резинка уплотняла больше чем ей отводилось. Вооружившись головкой на «19» и небольшой «машкой» прессанул шкворень газели ниже. В итоге всё идеально встало и смазалось! Один минус остался, на одной крышке оказалась хреновая резьба под пресс-маслёнку в чём я убедился при смазывании. Вот так вот было:

Вот так стало:

И поближе, на фото видно что крышки реально толстые, после фото на маслёнки надеты резиновые наконечники от штуцера прокачки цилиндра сцепления:

Посмотрев на заводские крышки, могу сказать что сами крышки не тонкие и не гнуться, а прокладка которая использована – очень плохая. Если бы на заводе модифицировали прокладку и крышку, тогда бы когда газелисты так не возились с ними.

Нижние шкворня прошприцевались хорошо, а вот верхние, не смотря на усиленные крышки отказались продавливаться и смазку погнало через них. При чём одновременно и справа и слева! Я конечно подлезал иногда, пытался шприцевать, опять таки низ хорошо, а верх никак!( Нужно решать проблему.

Применяю гайковёрт:

Из нагрузки только вес колеса!) Открутил с лева верхнюю крышку, там вот такая ситуация:

Резинку выдавило, недостающий кусок не нашел

Сама крышка деформирована давлением!(

Принято решение поменять обе верхние крышки. Но вот ведь блин, не нашёл я такие же в блистере, которые ставил

Пришлось купить тоже усиленные, но непонятно какого производителя:

Тоже типа усиленные…

Заодно решил перейти на шланг вместо пресс-маслёнок:

С виду симпатичный, гарантия год.

Шланг вроде качественный, даже гарантия год, но вот резьба не понравилась, мелковатый зубец и после 4 шкворней на резьбе следы износа!( Вот старая и новая крышка в сравнении:

Слева новая, справа старая (та что в блистере продаётся)

В новой крышке сама резинка получше на первый взгляд и канавка под неё глубже. Но крышки прокачивания не выдержали, металл оказался совсем сырой!( Выровнял молотком старые крышки и поставил новые резинки. Попробовал смазкой пробить шкворня, не получилось. Крышки снова пучит, резинку выдавливает. Взял масло гидравлическое, требуемого результата не получил.

Процесс…

И вот она старая добрая солярка! После пол литра солярки, час времени и сопутствующих факторов левый шкворень сдался: Ещё немного промыв шкворень газели шприцанул, какая же это желанная картина:

Правая сторона не требовала экспериментов и сдалась раньше, соответственно всё благополучно. Ну как бы результат:

следующая статья:

Полиуретановые сайлентблоки на газель

В последнее время, стал замечать, что при движении, даже по небольшим неровностям и швам асфальта, задняя подвеска

Рейтинг 0.00

Стоит ли усиливать рессоры Газели?

Зная о слабых местах ходовой части данного автомобиля, владельцы часто прибегают к искусственному усилению рессор. Для этого на них устанавливаются дополнительные листы, что действительно несколько замедляет уровень износа узлов.

Не стоит забывать и о другом серьезном недостатке подобного рода «гаражного тюнинга» — ход у Газели достаточно жесткий, а добавление дополнительных листов еще более усиливает данный показатель, результате движение на таком авто может стать значительно менее комфортным и безопасным.

Как производится диагностика ходовой «ГАЗели»?

Пожалуй, самый известный и популярный коммерческий автомобиль малого класса в России – это «ГАЗель». Машина выпускается с 94-го года. В течение этого времени автомобиль пережил много изменений. Были модернизированы двигатель, кабина. Но что осталось нетронутым, так это подвеска. В сегодняшней статье мы рассмотрим, как производится диагностика ходовой «ГАЗели» и как она устроена.

Как проверить люфт в шкворнях Газель

Есть определенные признаки, по которым можно понять, что в шкворнях на Газели появился люфт:

происходит неравномерный преждевременный износ протектора шин;
в подвеске появился стук;
автомобиль плохо слушается руля.

разобьется посадочное место под втулки в передней балке, тогда сама балку придется менять, а она стоит недешево;
резина быстро износится, придется менять колеса;
ездить на Газели с большими люфтами опасно, можно попасть в аварию.

Технология замены шкворней на Газели

Ремонтный комплект, который содержит все необходимые детали, включая новые шкворня.
Развёртку на Газель 25 мм, а также держатель.
Набор головок, ключей.
Съёмник ступичных подшипников.
Смазку шруса, карбюраторный очиститель и жидкость ВД-40.
Шкворневую смазку и фиксатор резьбы.

Смотрите в видео: замена шкворневой на Газели.

После изучения дорог требуется замена шкворней на газели своими руками. Все это дело автолюбители проводят без посторонней помощи, в собственном гараже. Благодаря этому у вас будет уверенность, что ничего не пропадет. Конечно, можно обратиться в специализированный сервис, чтобы мастера выполнили замену за деньги. Но не каждый автомобилист доверяет таким работникам, пусть даже профессионалам. Бывают моменты, что после ремонта возникают новые неприятности, приходится тратить еще больше денежных средств и нервов.

Замена шкворней на газели своими руками – данный процесс не очень сложный, каждый водитель сможет выполнить в собственном гараже. Главное иметь инструмент и свободное место

Стоит отметить, что многие автолюбители изучили свое транспортное средство вдоль и поперек, знают все особенности, на что обращать внимание. Первым симптомом неприятности служит характерное потряхивание во время передвижения

Чтобы убедиться во всем этом, необходимо вывесить проблемное колесо, ухватиться за основание и покачать в разные стороны. При наблюдении люфта придется менять шкворни и колесные подшипники.

Если ничего не предпринимать, то за короткий промежуток времени колеса выйдут из строя, можно попасть в дорожно-транспортное происшествие. Также необходимо вывернуть колесо и осмотреть поворотный кулак, продолжая совершать раскачивания. Специалисты отмечают, что на срок службы шкворней влияет не только качество дорожного полотна, но и стиль вождения. Если водитель производит резкий разгон и торможение, то детали быстро выйдут из строя.

Что касается самой замены, то здесь нет ничего сложного. Главное иметь специальный инструмент и свободное место в гараже. Для упрощения работы можно позвать своего друга, чтобы он помогал в работе:

Перед покупкой ремонтного комплекта соблюдать бдительность. Дело в том, что попадаются шкворни с меньшим сечением. Из-за этого они попросту не входят в основание подвески

Также обратить внимание на подшипники. Они должны иметь специальную смазку и поворачиваться без особых проблем

Замена шкворней на газели своими руками не очень сложное занятие. Главное иметь свободное место в гараже, время и инструмент.

Передняя подвеска автомобилей Газель – рессорная, на передней оси устанавливается массивная литая балка.

Соединение балки с поворотными кулаками – шкворневое, шкворни поворачиваются вместе с кулаками в бронзовых втулках, которые запрессованы в кулаки. Сама подвеска отличается высокой надежностью, но при условии, если она регулярно смазывается. Замена шкворней на Газели при нормальном уходе требуется через 70-120 тыс. км пробега, но если подвеску не шприцевать, большой люфт в соединениях может появиться и через 20 тыс. км.

Замена шкворней на Газели своими руками

В связи с тем что ЗШ стоит недешево, многие автовладельцы коммерческих авто делают подобную работу своими руками. Здесь мы рассмотрим, как поменять шкворни самостоятельно со снятием и без снятия самой подвески. Сначала рассмотрим, как выполнить работу без снятия балки.

Производим разборку, выполняем ее в следующей последовательности:

ставим автомобиль на ровную площадку, использовать яму или автоподъемник необязательно, но очень желательно, чтобы был бетонный пол. В любом случае основание должно быть жестким, иначе машина просто провалится, вдавится в землю;
ослабляем болты передних колес, поддомкрачиваем каждую сторону, подставляем опоры (козелки) с обеих сторон. Одним словом, вывешиваем «передок» Газели;
откручиваем два болта суппорта, который находится с внутренней стороны тормозного диска, с помощью отвертки прожимаем тормозной цилиндр, чтобы освободить колодки;
откидываем суппорт на тормозном шланге в сторону;
отсоединяем скобу суппорта;
отворачиваем болты крепления заглушек шкворневого соединения (сверху и снизу);
выбиваем клин;
берем кусок железного прута, подходящего по толщине, и кувалдой выбиваем шкворень сверху вниз. Очень часто шкворень намертво закипает в теле передней балки, поэтому выбить его на месте порой просто невозможно. Когда передняя подвеска не снята, нормально размахнуться кувалдой мешает колесная арка, расстояния для размаха недостаточно.

Если есть газовая горелка, можно как следует прогреть соединение, и возможно, шкворень стронется с места. Сняв поворотный кулак с одной стороны, точно такую же операцию проделываем с другим кулаком.

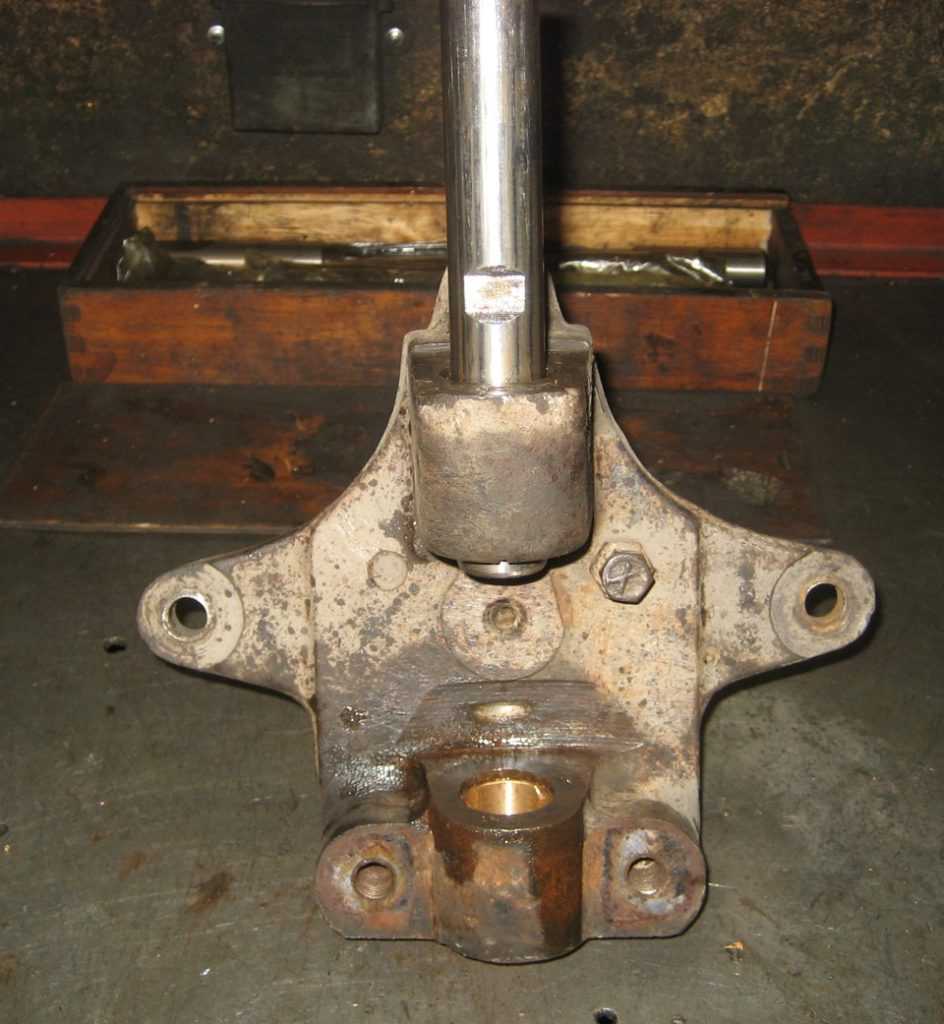

Поворотную цапфу (кулак) после демонтажа можно разобрать, но это делать вовсе не обязательно.

Снятую цапфу зажимаем в тиски, по очереди выколачиваем из тела верхнюю и нижнюю бронзовые втулки. Так как втулки не понадобятся, их можно выколачивать как угодно, главное – не повредить посадочное место под них. Можно взять железную плоскую отвертку или бородок, от одного края сплющить втулку, а дальше она из кулака выпадет сама.

Выбив обе старые втулки, устанавливаем на место новые детали, заколачиваем их в посадочные места поворотной цапфы с помощью кувалды. Бить, как на рисунке снизу, не рекомендуется, лучше втулки на место осаживать через проставку.

Установив на место втулки, круглый напильником делаем заход на них сверху,

затем разворачиваем их разверткой 25 мм.

Здесь очень важно не прослабить втулку – пройдя разверткой один раз сверху вниз, нужно примерить шкворень по месту. В идеале шкворень должен заходить в свое посадочное место очень плотно, с молотка (легким постукиванием)

То, что шкворневой палец сидит плотно – это нормально, по ходу эксплуатации автомобиля он очень быстро разработается. А вот прослабление здесь недопустимо, в этом случае быстро появится люфт, и в скором времени подвеске опять будет необходим ремонт.

Вместо простой развертки можно воспользоваться регулируемой разверткой или шариком, следует учитывать, что диаметр шара должен быть 24,7 мм, не больше. Если втулку пробивать шариком диаметром ровно 25 мм, в шкворневом соединении практически сразу же появится люфт.

Перед разворачиванием отверстия разверткой или шариком втулку нужно обязательно смазать (моторным маслом, также можно использовать и литол). Установив втулки, ставим поворотные кулаки на свои места. Со сборкой обычно проблем никаких не возникает, самое главное в ЗШ – отсоединить поворотные кулаки от балки.

Снятие передней балки Газель

так же, как и в рассматриваемом выше варианте, снимаем колеса, вывешиваем переднюю ось автомобиля;
от суппортов с обеих сторон отсоединяем тормозные шланги;
снимаем тормозные суппорты;
демонтируем передние амортизаторы;
отсоединяем от балки длинной рулевую тягу вместе с рычагом;
с каждой из двух сторон отсоединяем по четыре гайки крепления балки к рессорам;
выкатываем балку, снимаем с нее поворотные кулаки.

Смазка – как шприцевать шкворни на Газели

Чтобы обеспечить низкое трение в подвижных узлах подвески, рекомендуется периодически выполнять смазку шкворней на Газели. С помощью смазки уменьшается риск задиров и механических дефектов, минимизируется риск коррозии. Согласно заводской спецификации смазывание нужно делать каждые 15 тысяч километров пробега. Однако опытные водители утверждают, что наносить смазку нужно чаще в 1,5-2 раза – то есть каждые 7-10 тысяч километров, поскольку Газели часто эксплуатируются при повышенных показателях нагрузки.

Шприцевание Газели – простая процедура, а выполнять ее рекомендуется по такому алгоритму:

Установите машину на подъемник или подпорки, чтобы упростить нанесение смазки на шкворни. Саму смазку нужно заправить в небольшой шприц – это упростит нанесение вещества.

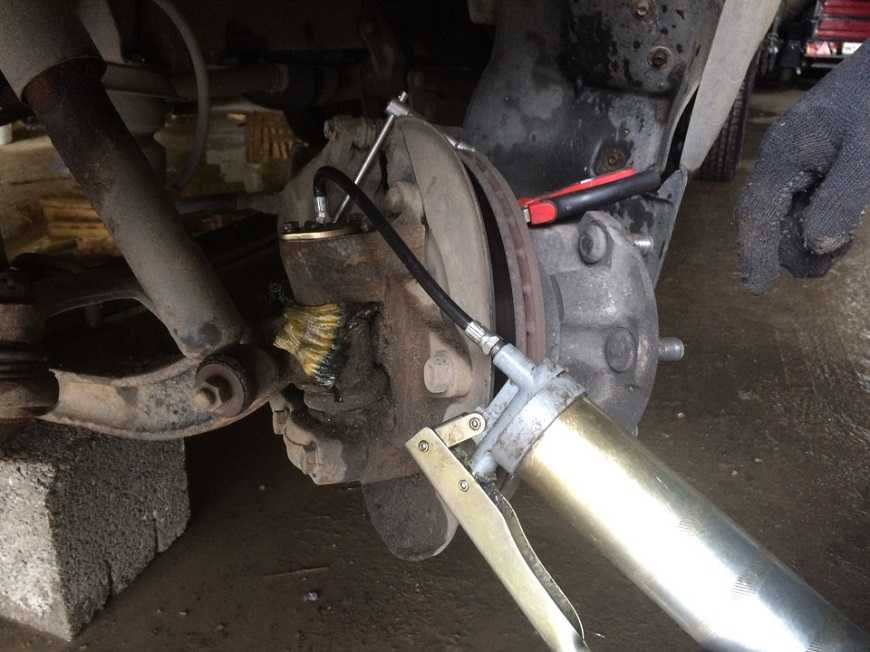

Осмотрите машину около колеса и найдите пресс-масленку – аккуратно наполните ее смазкой. Потом найдите нижнюю масленку и наполните ее до краев.
Бывает так, что пресс-масленки очень загрязнены – в таком случае перед заправкой нужно очистить их с помощью железной щетки от грязи.

Снятие передней балки Газель

так же, как и в рассматриваемом выше варианте, снимаем колеса, вывешиваем переднюю ось автомобиля;
от суппортов с обеих сторон отсоединяем тормозные шланги;
снимаем тормозные суппорты;
демонтируем передние амортизаторы;
отсоединяем от балки длинной рулевую тягу вместе с рычагом;
с каждой из двух сторон отсоединяем по четыре гайки крепления балки к рессорам;
выкатываем балку, снимаем с нее поворотные кулаки.

Ремонт фургона. Второй привет Автомашу — ГАЗ Газель Next, 2.8 л., 2014 года на DRIVE2

Первая часть была здесь. Тогда всё было так красиво…

Не прошло и пяти лет, а фургон превратился в ржавое ведро. Пострадало буквально всё, что можно. Алюминиевые уголки по низу сгнили, фурнитура и петли превратились в уродство.

Рама фургона, видимо, была покрыта антикором прям на голый металл… Соответственно он отслоился и сделал ситуацию только хуже. Отчищали, варили, красили, герметили… Ушла уйма времени и бесконечность сил…

Слов нет, эмоций много… Пусть это будет история в картинках…

Полный размер

Алюминиевый уголок

Полный размер

Герметик отошёл и вода делала свое дело за уголком. Да и покрашено здесь скорее всего не было

Полный размер

Полы сняты

Полный размер

Состояние под уголками

Полный размер

Задняя часть в труху

Полный размер

Сквозная коррозия

Полный размер

Пришлось немного выехать из под будки, чтобы заменить передний нижний уголок. Он уже отвалился

Полный размер

Зачистка. Потом заварка

Полный размер

Переварил нижнюю часть воротин

Полный размер

Новая задняя балка. Причал также сварил новый

Полный размер

Сделал, так что теперь запаску можно вытащить не спуская. Напомню, Автомаш сделал будку заказанной длины, но о том, чтобы запаску можно было

Как заменить шкворни на Газели – инструкция

Замену запчастей рекомендуется проводить по такому алгоритму:

Поместите транспортное средство на подпорки (например, на строительные козлы). Дело в том, что шкворни демонтируются из нижнего положения, а использование подпорок позволит вам создать необходимое пространство для демонтажа

Обратите внимание, что подпорки не должны касаться автомобильной балки

Снимите колеса с опор автомобиля с помощью баллонного ключа. Рекомендуется провести демонтаж сразу двух колес, чтобы потом не испачкать их (кулаки и шкворни в случае длительного использования часто загрязняются, что может испортить внешний вид колес).

Аккуратно демонтируйте тормозной суппорт с подвески. Он легко снимается, поэтому с ним проблем быть не должно. Для демонтажа нужно выкрутить два болта-фиксатора гаечным ключом на 12 (хотя на некоторых старых модификациях может использоваться ключ на 10).

Снимите кулак с рулевой тяги. Для этого с помощью плоскогубцев удалите фиксирующую проволоку, а потом снимите гайку с помощью баллонного ключа. Теперь необходимо снять фиксирующий палец – оптимальным вариантом будет использование съемника.

С помощью ключа демонтируйте нижнюю и верхнюю коробку непосредственно на поворотном кулаке (шкворень будет находиться внутри него). Работы следует проводить аккуратно; при демонтаже вы можете обнаружить налет на кулаке – его нужно снять тряпкой или отверткой.

Найдите на поворотном кулаке посадочный палец, демонтируйте гайку-фиксатор. Располагаться гайка может как с передней, так и задней части кулака. После демонтажа выбейте посадочный палец с помощью молотка (но не делайте сильных ударов).

В шкворневое отверстие ставьте любой цилиндрический предмет (например, другой шкворень), а потом ударьте несколько раз по его краю с помощью молотка. В результате наш шкворень должен выйти из поворотного кулака. Если запчасть сидит в отверстии достаточно плотно, удары можно наносить с помощью кувалды.

Вставьте новый шкворень в отверстие, протолкните его с помощью пальцев или молотка. Соберите подвеску в обратном порядке согласно инструкции выше. Если вы меняете запчасть сразу на двух колесах, рекомендуется сперва выполнить демонтаж обоих шкворней, а потом – поочередную замену и сборку, чтобы не испачкать детали.

Снятие шкворня

Теперь как выбить сам шкворень. Идеальный вариант использовать съёмник шкворней. Но он не всегда есть под рукой, тем более стоимость его такова что на эти деньги можно приобрести несколько новых балок. Вряд ли он всегда есть под рукой. Проще снять балку целиком и вы прессовать шкворень на стационарном гидравлическом прессе. Поэтому чаще всего приходится выбивать его при помощи кувалды.

Если после нескольких сильных и точных ударов он остаётся на месте бить дальше нет никакого смысла. Необходимо греть балку резаком практически до красна и то только для того чтобы хоть немного сдвинуть шкворень с места. В результате диффузии шкворень и балка практически свариваются, необходимо разрушить это соединение. Всё больше пока ничего делать не надо, что бы не повредить балку.

Преимущества и недостатки шкворня на подшипниках и на бронзовых вкладышах

Каждого новичка в среде патриотоманов волнует вопрос, какие лучше поставить шкворневые соединения. Среди джипперов нет однозначного мнения по необходимости комплектовать УАЗ Патриот поворотным кулаком с опорами качения. Замена шарнирного узла на подшипниковый достаточно трудоемка и не дешевая.

Преимущества: 1. Не требуют столь частой проверки и подтяжки. Если натяг сохранен, ходят очень долго. 2. Низкое трение даже при сильном натяге. 3. Большой выбор готовых комплектов в продаже

Недостатки: 1. Трудность правильной установки (об этом далее) 2. Подшипник 30203, на котором сделаны большинство комплектов, кажется слабоватым немного. Хотя заявленных 18кН грузоподъемности должно бы и хватать, чисто теоретически. 3. Менее стойки при экстремальных нагрузках 4. Боятся попадания воды. 5. При работе без натяга быстро выходят из строя 6. В запущенных случаях возможен аварийный отказ с разрушением подшипника и заклиниванием

Как проверить люфт в шкворнях Газель

Есть определенные признаки, по которым можно понять, что в шкворнях на Газели появился люфт:

происходит неравномерный преждевременный износ протектора шин;
в подвеске появился стук;
автомобиль плохо слушается руля.

разобьется посадочное место под втулки в передней балке, тогда сама балку придется менять, а она стоит недешево;
резина быстро износится, придется менять колеса;
ездить на Газели с большими люфтами опасно, можно попасть в аварию.
