Схема проводов замка зажигания ваз 2108. колодка замка зажигания ваз 2109

Контактная группа замка зажигания ВАЗ 2109: схема и неисправности

Данные замки часто приходят в негодность по электрической части из-за двух причин. Контакты как могут отсутствовать в определенном положении ключа, так и присутствовать не на своем месте.

В первом случае машина не заведется или будет невозможна работа отдельных потребителей. А во втором случае замок может начать плавиться, дымиться, при этом будет иметь специфичный запах. Эти проблемы характерны и для контактной группы замка зажигания ВАЗ-2109. Погрешности в работе замка зажигания в данном автомобиле являются очень распространенной проблемой.

Всем владельцам этого автомобиля необходимо знать, что собой представляют схема и возможные нарушения в работе данного замка.Ведь в случае поломки при знании этих вещей вы сможете самостоятельно устранить проблему.

Первым делом следует отметить, что существуют замки зажигания старого образца – с реле, четырьмя положениями, которые имеют длинный ключ. И нового образца – без реле, с тремя положениями (короткий ключ).

При любой из неисправностей вполне может помочь ремонт замка, однако, если и он не исправит ситуации, то потребуется полноценная замена устройства или его контактной группы в зависимости от проблемы.

Однако прежде, чем предпринимать какие-либо меры, следует убедиться в том, что замок зажигания действительно неисправен. Проверить правильность и корректность работы замка можно при помощи схем подключения проводов, которые в зависимости от различных положений ключа показывают, между какими контактами происходит замыкание.

Несмотря на то, сломан замок зажигания или сгорела его контактная группа, мы в любом случае вскрываем замок.

Итак, чтобы заменить замок, следует произвести следующие действия:

1. Необходимо снять кожух рулевого колеса путем откручивания шурупов, которые соединяют верхнюю и нижнюю части колеса. При снятии защиты мы получаем доступ к самому замку и подрулевым переключателям.

2. Снять облицовку из пластмассы, открутив ее с помощью отвертки.

3. Снять контактную группу.

4. Далее нужно открутить механическую часть замка, которая прикреплена к рулевому колесу.

5. Установить новый замок, соблюдая все эти действия в обратном порядке.

Даже учитывая, что можно и отремонтировать замок, лучше все же, если есть такая возможность поменять его

Очень важно при этом позаботиться о том, чтобы новый замок был действительно качественным

Поиск неисправностей и проведение ремонта

Эксплуатация замка иногда приводит к возникновению неполадок. Основными из них считаются:

• неисправность механической части замка;
• появление неправильной коммутации потребителей;
• невозможность проведения блокировки или разблокировки рулевого управления.

Нередко причиной заклинивания ключа в замке становится износ личинки, а также механические повреждения поворотных элементов запирающего устройства. Контакты электрической части замка зажигания также постепенно изнашиваются, что приводит к неправильной коммутации отдельных цепей бортовой электросети.

При наличии подобных дефектов следует произвести полную диагностику замка и найти причину отказа. Иногда замена отдельных частей позволяет преодолеть капризность данного агрегата. Перед установкой новой контактной группы производится распиновка замка зажигания. При этом следует запомнить расположение и цветовую маркировку проводов и контактов.

При полной потере эксплуатационных параметров требуется замена замка зажигания. Данная процедура требует полного соблюдения правил, изложенных в руководстве по техническому обслуживанию и ремонту.

• перед тем, как поменять замок зажигания на с карбюраторным или инжекторным двигателем необходимо отключить аккумулятор от сети;
• затем производится демонтаж декоративной облицовки для обеспечения доступа к внутренним частям замка;
• клеммная колодка разъединяется, и провода отводятся в сторону;
• для вывода стопорного штифта из зацепления следует поставить ключ в положение разблокировки руля;
• крепёжные болты корпуса откручиваются с помощью молотка и небольшого зубила.

Сборка замка зажигания производится в обратном порядке. При этом следует применять специальные срезные болты и правильно подсоединить провода контактной группы.

Устройство замка дверей ВАЗ 21099 позволяет производить достаточно быструю замену и регулировку данных агрегатов при возникновении неполадок. Замок двери не подлежит ремонту и меняется в сборе при поломке.

Ровно три коммутируемых контакта

Одна линия, по которой подводится ток, и только одна цепь зажигания – такое решение характерно для всех автомобилей ВАЗ, если говорить о семействах «2110», «2170» и более поздних. Даже в «Грантах», выпускаемых с 2012 года, добавочная цепь зажигания не появилась. В общем, с переходом к семейству «Десяток» среди «значимых» клемм замка остались три:

• Контакт «30»;
• Клемма «15» (может обозначаться как «15/1»);
• Клемма «50».

Схема замка зажигания выглядит тривиально, если говорить даже о «Ладе 2110».

Десятка и её замок зажигания, схема Схема и разъём замка зажигания современных моделей Разъём замка зажигания Десятки

На разъёме «Десятки» имеется 8 клемм. А в «Приоре», так же как в «Гранте» и «Калине» это число уменьшено до трёх (рис. 2).

Из 8-ми клемм, имеющихся в разъёме ВАЗ-2110, 7-я и 8-я просто дублируют друг друга. Ещё две подключены к кнопке, а ещё пара клемм соединена с лампой.

Разъём замка всех моделей ВАЗ, начиная от «2170», оснащён только тремя контактными клеммами. А добавочный разъём, который оснащён парой клемм, в этих авто подключен к иммобилайзеру.

С цилиндра замка «Десятки» исчезла метка «3». И до сих пор ВАЗ выпускает именно такие замки, где ключ можно установить в одно из следующих положений:

Наличие режима «Паркинг», как видите, здесь не предусмотрено.

Замена замка зажигания ВАЗ-2109 (карбюратор, инжектор): пошаговая видеоинсттрукция

Одним из главных узлов ВАЗ-2109 можно назвать замок зажигания, именно от него зависит успешный старт автомобиля и работа элементов, зависящих от электросети. Обычно он работает долго, безотказно, ломается крайне редко, но если это произошло, то замена неизбежна. Некоторые автолюбители проездили половину жизни и ни разу не столкнулись с этой проблемой, другим повезло меньше. В любом случае, чтобы уверенно ездить по дорогам, желательно знать, как самостоятельно заменить этот элемент автомобиля.

Устройство

На ВАЗ-2109 можно встретить зажигание нового, а также старого образца. У старых образцов имеются 4 положения, длинный ключ и реле. У новых есть 3 положения и короткий ключ, а реле в нем вовсе не предусмотрено. Замок зажигания у ВАЗ-2109, так же как и у других автомобилей, рассчитан на выполнение двух функций: блокировать рулевую колонку (механическую) и замыкать контакты при повороте ключа (электрическую).

Электрическая часть работает в зависимости от поворота ключа:

• авто обесточено – 0;
• напряжение подано на всю электросеть – 1;
• подача тока только на стартер – 2;
• включение аварийного освещения.

Неисправности

Учитывая то, что замок зажигания рассчитан на выполнение двух функций, все поломки делятся на механические и электрические. К механическим неисправностям можно причислить заклинивание личинки в одном из положений, когда невозможно повернуть ключ. Контактная группа, которую пора менять, когда при повороте ключа двигатель автомобиля не заводится или же произошла деформация.

Электрические неисправности могут появиться при любом положении ключа, так как связаны с нарушением целостности электросети.

В ситуации когда контакт отсутствует – не функционируют все составляющие системы. При наличии контакта не в том месте, где требуется, произойдет короткое замыкание и перегрев, что приведет к необходимости установки нового замка.

Замена зажигания и проверка

Чтобы заменить замок зажигания, нужно все действия выполнять в определенной последовательности:

1. Перед выполнением замены необходимо снять минусовую клемму с аккумулятора.
2. Снимите кожух рулевой колонки и два переключателя, расположенных под рулем.
3. После этого нужно вставить ключ в замок зажигания и установить в нулевое положение. Это необходимо для того, чтобы произошло отключения противоугонного устройства.
4. Далее открутите 4 болта, на которых держится замок зажигания. Если установлены болты со срезанной головкой, следует сбить их с помощью молотка и зубила.
5. После откручивания (сбивания) болтов, достаньте их из отверстий, воспользовавшись плоскогубцами.

С левой стороны уберите скобу, а потом с правой – снимайте замок зажигания. Потом разъедините колодку проводов с электрическим разъемом. Заберитесь под приборную панель, там отсоедините разъемы замка зажигания от реле.

Установка нового замка должна выполняться шаг за шагом в обратной последовательности.

Чтобы проверить контакты на колодке проводов, воспользуйтесь омметром. На приборе обязательно должен высвечиваться ноль. Если его показания другие – меняйте контактную группу.

Чтобы изменить контактную группу, нужно выполнить следующие действия:

1. Воспользовавшись отверткой, открутите винт, на котором крепится крышка.
2. Отогните пластиковые защелки, которые держат крышку, потом снимите ее.
3. Снимите контактную группу.

Устанавливается контактная группа также в обратной последовательности.

Не во всех случаях удастся обнаружить на ВАЗ-2109 четыре болта на рулевой колонке. На некоторых моделях он может быть закреплен при помощи двух болтов и крючка.

Замок зажигания ваз 2109 неисправности.

Самой распространенной проблемой замка зажигая является его отработка и заклинивание. При таких признаках нужно незамедлительно менять замок зажигания целиком, т.к. в случае заклинивания вы можете элементарно спалить стартер и тогда ремонт у вас станет в цену стоимости стартера. Еще одной из распространенных проблем бывает выход из строя контактной группы. В таком случае у вас выходит из строя сразу несколько приборов. Например, у меня сразу перестали работать ближний свет фар, печка, прикуриватель, отопитель заднего стекла. Заменив контактную группу на новую сразу все заработало.

2017 Ремонт и тюнинг отечественных автомобилейJoomla! is Free Software released under the GNU General Public License.

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

• Визуальный;
• Диагностический.

Действие	Устройство исправное	Устройство неисправное
Поверните ключ в правое положение (зажигание)	Все электрооборудование включается	Все или часть электрооборудования не работает
Поверните ключ во второе положение	Стартер крутится	Стартер не работает, под капотом не раздается щелчок тягового реле

Но диагностика позволяет получить более детальный ответ. К тому же, визуальный осмотр не даст вам возможность отыскать все причины, которые могли вызвать поломку выключателя зажигания.

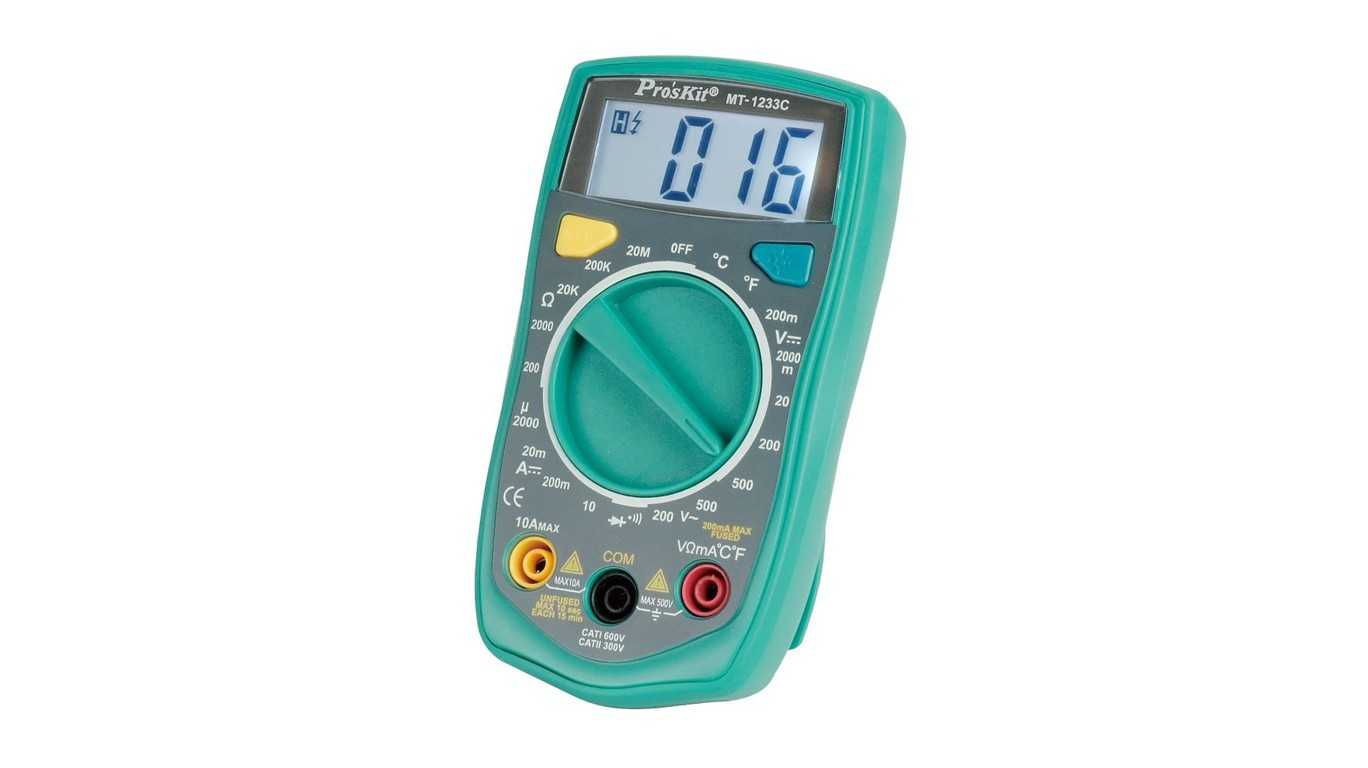

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

• Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
• Переключите вам мультиметр на омметр;
• На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Распиновка замка зажигания ВАЗ

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

• подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
• по команде водителя включает стартер для запуска силовой установки и выключает его;
• отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
• защищает автомобиль от угона путем фиксации рулевого вала.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

• Отключить аккумуляторную батарею
• Снять пластмассовый кожух, предварительно открутив винты его крепления.
• Затем откручиваем два винта крепления замка зажигания к кронштейну.
• Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
• Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
• После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

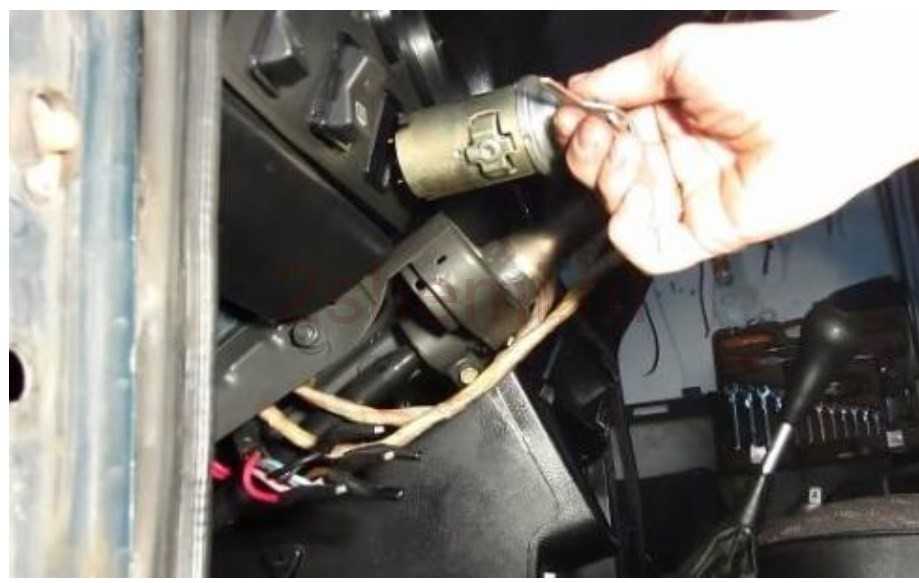

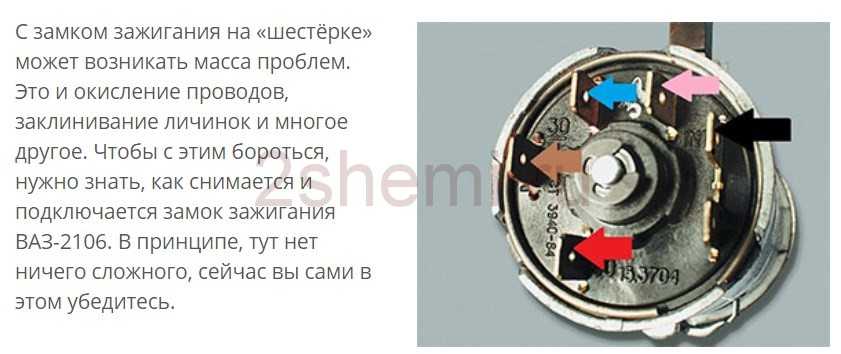

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

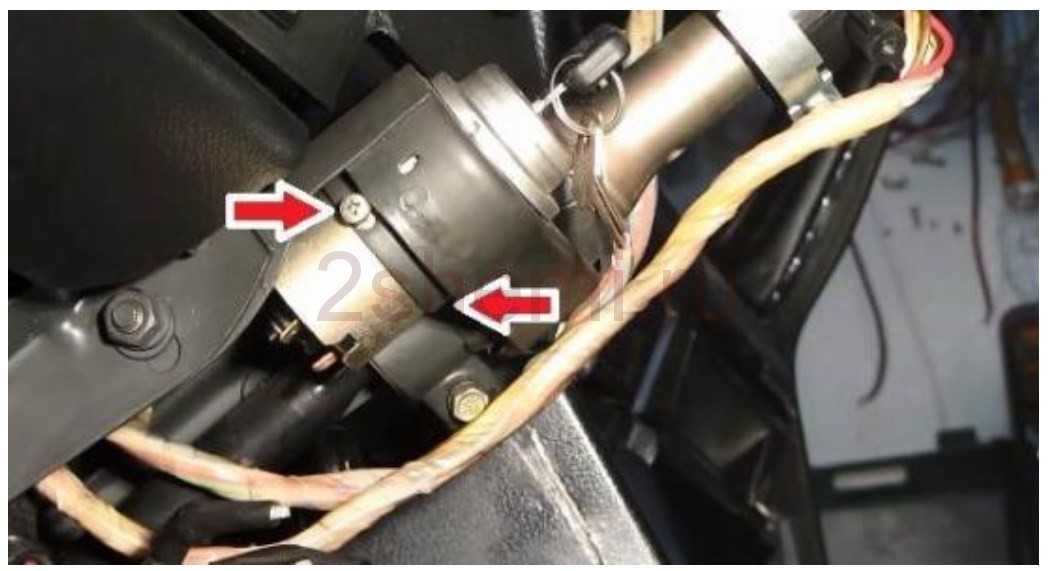

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Крутящий момент стартера ваз 2110

Ваз 2106 падают обороты при прогреве

Как проверить вентилятор на ваз 2115

Замена замка зажигания на ваз 2114, как выявить поломку, ремонт

ВАЗ 2110 плохой запуск на горячую

Подсос воздуха через форсунки симптомы ваз 2114. Возможные неисправности, чистка и регулировка

Ваз 2107 недостатки

Стук в подвеске задней, при езде по неровностям, ваз 2110

Виды замка

Рассмотрим более детально, какие бывают замки зажигания. На автомобиле ВАЗ-2109 встречаются замки следующих видов:

1. Нового образца. Замок предусматривает три позиции и короткий ключ.
2. Старого образца. Замок предполагает четыре позиции, длинный ключ и реле зажигания, четвертая позиция – для стояночного света.

Извлечение ключа проходит в одном положении выключенной системы. В первой позиции включается радио. Во второй рабочей позиции запускаются все электрические потребители. В стартовом расположении включен один стартер, а питание системы, потребляющую мощность, отключено. Когда двигатель в работе, ключ возвращается во вторую позицию. В состоянии покоя без ключа в замке, в нулевой позиции, продолжать работу могут только приборы освещения и аварийная сигнализация.

Добро пожаловать! Замок зажигания ломается довольно таки редко, но всё же это бывает. После поломки замка его конечно же необходимо заменить на новый, но как это сделать спросите вы? Некоторые люди ответ на этот вопрос всё таки знают, а некоторые нет. Для незнающих людей как раз мы и подготовили эту статью, в которой будет описываться детально ход замены замка зажигания. А в конце этой статьи вы найдёте видео ролик, в котором будет подробно описываться ход замены этого замка.

Примечание! Для замены замка зажигания, понадобятся следующие инструменты: Во-первых нужны будут отвертки, а так же пригодится сверло, небольшой молоток, пассатижи и обязательно нужно будет запастись зубилом!

Когда нужно менять замок зажигания и контактную группу? Он подлежит замене при его поломки, а так же при потере ключа, и ещё в том случае если личинка в замке перестала поворачиваться и застопорилась на одном месте. Контактная группа подлежит замене при её деформации, и ещё в том случае если после поворота ключа в замке, двигатель у автомобиля перестал заводится.

Примечание! Прежде чем сразу говорить то что во всём виновата контактная группа замка, сперва проверьте контакты её колодок проводов на работоспособность. (Как проверить контакты контактной группы, смотрите ниже в рубрике: «Проверка контактов колодки проводов»)

Меняем контактную группу

С точки зрения стоимости замена одной контактной группы получается наименее затратной:

Все наши действия повторяются в принципе, как в выше описанном случае со снятием замка, придется снимать кожух и так далее
Чтобы избежать распространенной неприятности, связанной с перепутыванием контактов, рекомендуется перед отключением пронумеровать (или как-то по-другому, их отметить)
Такая мера сбережет ваши нервы и время
Некоторые модели замков имеют в своей контактной группе стопорное колечко, и тут нам пригодится шило, чтобы его вынуть
Важно потом не забыть вставить его на место
Затем все собирается назад и прикручивается к рулевой колонке

На этом все, осталось завершить просмотр видео и спокойно менять любую деталь замка.

Одним из главных узлов ВАЗ-2109 можно назвать замок зажигания, именно от него зависит успешный старт автомобиля и работа элементов, зависящих от электросети. Обычно он работает долго, безотказно, ломается крайне редко, но если это произошло, то замена неизбежна. Некоторые автолюбители проездили половину жизни и ни разу не столкнулись с этой проблемой, другим повезло меньше. В любом случае, чтобы уверенно ездить по дорогам, желательно знать, как самостоятельно заменить этот элемент автомобиля.

Ровно три коммутируемых контакта

Одна линия, по которой подводится ток, и только одна цепь зажигания – такое решение характерно для всех автомобилей ВАЗ, если говорить о семействах «2110», «2170» и более поздних. Даже в «Грантах», выпускаемых с 2012 года, добавочная цепь зажигания не появилась. В общем, с переходом к семейству «Десяток» среди «значимых» клемм замка остались три:

• Контакт «30»;
• Клемма «15» (может обозначаться как «15/1»);
• Клемма «50».

Схема замка зажигания выглядит тривиально, если говорить даже о «Ладе 2110».

На разъёме «Десятки» имеется 8 клемм. А в «Приоре», так же как в «Гранте» и «Калине» это число уменьшено до трёх (рис. 2).

Разъём замка всех моделей ВАЗ, начиная от «2170», оснащён только тремя контактными клеммами. А добавочный разъём, который оснащён парой клемм, в этих авто подключен к иммобилайзеру.

С цилиндра замка «Десятки» исчезла метка «3». И до сих пор ВАЗ выпускает именно такие замки, где ключ можно установить в одно из следующих положений:

• «Выключено»;
• «Зажигание»;
• «Старт».

Наличие режима «Паркинг», как видите, здесь не предусмотрено.

Неисправности

Учитывая то, что замок зажигания рассчитан на выполнение двух функций, все поломки делятся на механические и электрические. К механическим неисправностям можно причислить заклинивание личинки в одном из положений, когда невозможно повернуть ключ. Контактная группа, которую пора менять, когда при повороте ключа двигатель автомобиля не заводится или же произошла деформация.

Электрические неисправности могут появиться при любом положении ключа, так как связаны с нарушением целостности электросети.

В ситуации когда контакт отсутствует – не функционируют все составляющие системы. При наличии контакта не в том месте, где требуется, произойдет короткое замыкание и перегрев, что приведет к необходимости установки нового замка.

Провода замка зажигания автомобилей ВАЗ 2109

В электрические цепи питания потребителей электрооборудования автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 напряжение подается через выключатель (замок) зажигания.

Рассмотрим порядок присоединения проводов к замку зажигания, распиновку выводов замка зажигания и назначение каждого провода (в какую цепь он подает напряжение).

Для токовой разгрузки контактов замка зажигания в его цепь включено реле зажигания 113.4737-10, которое крепится рядом с ним под панелью приборов.

Положение ключа в замке зажигания: «О» (выключено)

Под напряжением контакты замка «30» (розовый провод — «плюс» от генератора) и «30/1» (коричневый провод — «плюс» от генератора). Электрический ток в систему не поступает.

Положение ключа: «I» (зажигание)

Замыкаются контакты «30» (розовый провод) и INT (черный провод). Напряжение подается через один черный провод к выключателю наружного освещения, выключателю освещения приборов, через другой к подрулевому переключателю для кратковременного включения дальнего света фар.

Замыкаются контакты «30/1» (коричневый «плюсовой» провод) и 15/1 (белый провод). Напряжение подается в обмотку возбуждения генератора, систему зажигания, к очистителю ветрового стекла, блоку управления электромагнитным клапаном карбюратора, указателям поворота, лампам света заднего хода, контрольным приборам.

Замыкаются контакты «30» (розовый «плюсовой» провод) и «15/2» (синий провод). Включаются ближний и дальний свет фар, противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя на радиаторе.

Положение ключа «II» (стартер)

Замыкаются контакты «30» (розовый провод) и «50» (красный провод к стартеру).

Помимо этого замкнутыми остаются «30» и «INT», а так же 30/1 (коричневый провод) и «15/1» (белый провод на реле зажигания).

Положение ключа «III» (стоянка)

Замкнуты «30» и «INT», «30/1» и «Р» (на автомобилях ВАЗ 2108, 2109, 21099 этот контакт использовался для включения стояночного света, провод желтый).

Примечания и дополнения

— Не запитываются через замок зажигания: аварийная, звуковая, световая сигнализация, освещение салона, стоп-сигналы, охранная сигнализация. электроприводы замков дверей (если имеются).

Возможные неисправности и способы их устранения

Характер неисправностей замочного узла на автомобиле ВАЗ 2109 также может быть электрическим либо механическим.

К первой группе можно отнести нарушения целостности электрических цепей в коммутаторе при определенном положении ключа. Если контакт отсутствует, то подключенные потребители могут не работать, или же автомобиль вовсе не заведется. Если контакт есть, но замыкаются не те участки цепи, которые должны, это чревато коротким замыканием и термическим повреждением замка. Он начнет плавиться, появится характерный запах. В зависимости от масштабов бедствия, скорее всего, понадобится замена контактной группы.

С точки зрения механики, может застопориться в каком-либо положении сердцевина/личинка. В таком случае физически невозможно будет провернуть ключ в замке. Единственно верным вариантом ремонта будет замена всего узла.

Для диагностики неисправностей в электрических цепях нужно запастись следующими инструментами.

1. Мультиметр, или тестер. При его отсутствии, как вариант, можно использовать контрольную лампочку, работающую под напряжением 12В.
2. Набор отверток, ключей для демонтажа замка. Поскольку единственным вариантом ремонта механических неисправностей является замена деталей, которые вышли из строя, то они пригодятся и в этом случае.

Перед началом диагностики придется отсоединить клеммный блок и прозвонить все контакты в той последовательности, которая соответствует каждому из положений ключа. Для наглядности под рукой должна быть электрическая схема агрегата. Если цепь замыкается, то на приборе будет присутствовать индикация сопротивления.

Замена замка должна начинаться с его обесточивания. Для этого придется ослабить гайку крепления и снять отрицательную клемму аккумулятора. После этого снимается защитно-декоративный кожух, переключатели поворотов/стеклоомывателей. Замок к рулевой колонке крепится при помощи четырех винтов или двух винтов и крючковой защелки. Снять его может оказаться проблемно из-за винтов. В этом случае их придется срезать либо высверлить, делая все крайне аккуратно. Клеммная колодка разъединяется, и процесс демонтажа на этом можно считать оконченным.

Сборка нового замочного узла происходит аналогично, но в обратном порядке.

На автомобиль ВАЗ 2109, также как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования. Состоит данный элемент из механической и электрической части. Механическая часть отвечает за блокировку рулевого колеса при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электроцепи в зависимости от выбранного положения.

«Классика», а также «Девятое» семейство

Инженеры Fiat, разрабатывая замок зажигания для своей модели «124», использовали две подводящие линии («30» и «30/1»). Линия зажигания была единственной.

Ещё одна цепь зажигания, содержащая контакт «15/2», добавилась при переходе к семейству «2109». Она, в свою очередь, коммутируется с помощью реле. В разных семействах отличается только схема, но не «поведение» автомашины при установке ключа напротив меток:

1. Положение 0: выключено всё;
2. Метка 1: зажигание и работа двигателя;
3. Метка 2: запуск стартёра;
4. Метка 3: режим «Паркинг».

Чтобы заглушить двигатель, ключ переводят в положение «0». Свечи при этом теряют искру, мотор останавливается.

Модуль замка зажигания, если говорить о «классическом семействе», снабжён 5-ю клеммами (см. рис. 2). Начиная с семейства «2109» такое решение не используется. Из цилиндра замка выходят несколько проводов, соединённых с выносным разъёмом.

Проверка замка зажигания на автомобиле ВАЗ 2108, 2109, 21099

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи. Если этого не происходит, то как минимум не будут работать отдельные потребители, максимум автомобиль не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не стоит забывать о проверке замка зажигания.

— тестер (мультиметр или аналогичный прибор в режиме омметра). Если нет тестера, можно использовать контрольную лампу (лампочку на 12 В с припаянными проводами).

— снимаем нижнюю часть пластмассового кожуха рулевой колонки, для облегчения доступа к соединительной колодке замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— находим и разъединяем соединительную колодку замка зажигания под панелью приборов;

— на части колодки жгута проводов ведущей к замку зажигания проверяем исправность замыкания его контактов в определенной последовательности.

Поворачиваем ключ в замке зажигания в имеющиеся 3 положения. Используем тестер в режиме омметра, прижимаем его выводы к замыкаемым контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый вывод, минус от АКБ на другой. Если контакты замыкаются, тестер должен показывать наличие некоторого сопротивления, контрольная лампа гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

1. Положение ключа в замке зажигания – 0 (выключено). Контакты под напряжением 30 и 30/1

Выводы в колодке коричневого и розового провода.

2. Положение ключа в замке зажигания – 1 (зажигание). Контакты под напряжением — 30 и INT (наружное освещение, освещение приборов, сигнализация дальним светом), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, очиститель ветрового стекла, блок управления электромагнитным клапаном карбюратора, указатели поворота, свет заднего хода, контрольные приборы), 30-15/2 (ближний и дальний свет фар. Противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).

Выводы в колодке черного и розового, коричневого и белого, коричневого и голубого провода.

3. Положение ключа в замке зажигания – 2 (стартер). Контакты под напряжением – 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания — 3 (стоянка). Контакты под напряжением — 30 и INT, 30 и 1-Р (все перечисленные в пункте 2 электрические цепи). Контакт «Р» до 1988 года использовался для включения стояночного света.

Выводы в колодке черного и розового провода от замка зажигания.

Примечания и дополнения

— для полной проверки замка зажигания автомобиля ВАЗ 2108, 2109, 21099 на предмет механических повреждений, оплавления следует снять его с рулевой колонки.
